Câble Ethernet pour équipements agricoles
Les équipements agricoles ont des exigences élevées en matière de stabilité de connexion réseau, d'anti-interférence et d'adaptabilité environnementale, et les câbles Ethernet doivent répondre aux besoins de transmission de données dans des scénarios extérieurs complexes.

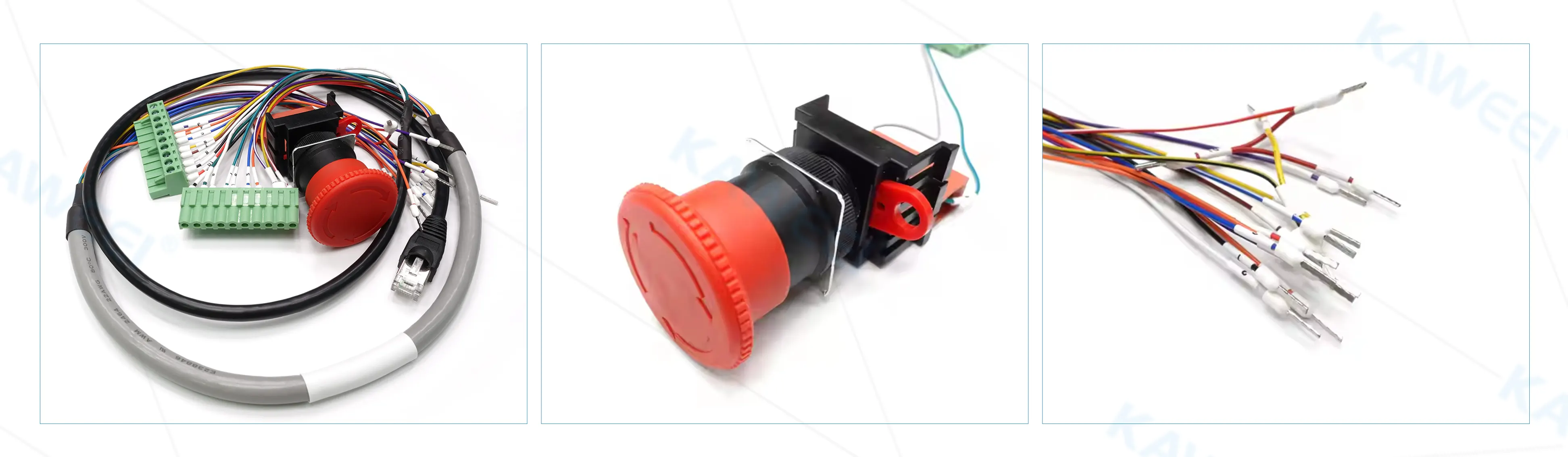

| Matériaux | description | Fabricant |
| Switch d'arrêt d'urgence | Commutateur d'arrêt Twist Reset 3A 240V | Schneider Electric |
| Blocs terminaux masculins | 2EDGK-5.08-10P PA66, UL94V-0 | Degson |

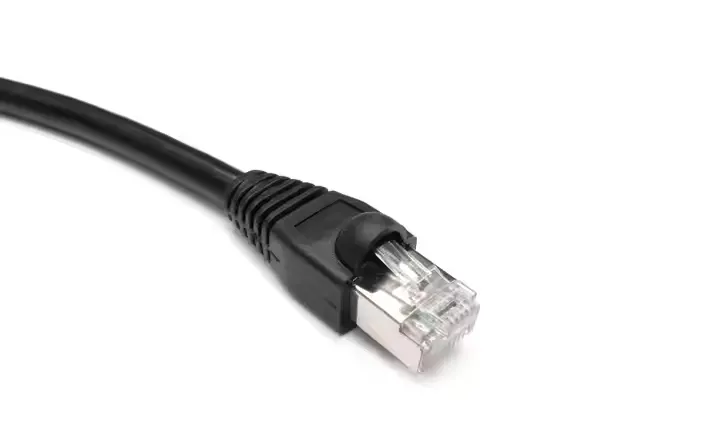

| RJ45 | Cat6 8p8c Shielded | Panduit Corp. |
| Cable | PVC UL2464 24AWG résistant aux UV | Alpha |
Câble Ethernet industriel :
- Haute fiabilité : Adoptant la conception de paire torsadée blindée (STP), la structure de blindage multicouche (telle que la feuille d'aluminium + couche tressée) peut résister aux interférences électromagnétiques (EMI), adaptée à l'environnement électromagnétique complexe des machines agricoles.
- Durabilité : Le matériau de la gaine est résistant aux températures extrêmes (-40 °C)„ƒ à + 85 ℃ corrosion chimique (comme les pesticides et les engrais), et a une résistance mécanique élevée pour résister à la flexion et aux vibrations fréquentes.
- Performance de transmission : Prend en charge la transmission haute vitesse de 10 Gbps (Cat6a et supérieur), répondant aux exigences d'acquisition et de contrôle de données en temps réel des systèmes d'automatisation agricole.
Ethernet à paire unique (SPE)
- Design léger : ne nécessite qu ' une seule paire de câbles torsadés, adaptés aux scénarios où l'espace interne des machines agricoles est limité (comme la connexion de capteurs et de contrôleurs).
- Faible consommation d'énergie : Prend en charge Power over Ethernet (PoE), qui peut transmettre simultanément de l'énergie et des données, simplifiant le câblage des machines agricoles.
- Distance de transmission : jusqu'à 40 mètres dans des environnements à paires torsadées blindés, adaptés au réseau de petits et moyens équipements agricoles.
Suggestions de sélection
| Exigences du scénario | Type recommandé | Paramètres techniques |
| Surveillance de l'environnement des terres agricoles | Grade industriel Cat6 / Cat6a | Gaine protectrice résistante aux UV, résistante à l'humidité et chimiquement résistante à la corrosion ; Structure de blindage (S / FTP) |
| Contrôle à distance des machines agricoles | Grade industriel Cat7 / Cat8 | Débit de transmission 40Gbps (Cat8), gaine résistante aux contraintes mécaniques |
| Système d'automatisation des serres | Câble SPE Single Pair | Structure de paire torsadée à paire unique, prise en charge de l'alimentation PoE ; bande passante maximale 600 MHz |
| Réseau de surveillance du bétail | Retardateur de flamme Cat5e / Cat6 | Gaine sans halogène à faible fumée (LSZH), rating ignifuge IEC 60332 - 1 |
Exemples de scénarios d'application
- Système d'automatisation agricole : Connectez les capteurs d'humidité du sol, les stations météorologiques et les unités de commande centrales via des câbles Cat6a de qualité industrielle pour obtenir une irrigation et un contrôle climatique précis.
- Interconnexion des équipements de machines agricoles : le câble Cat7 prend en charge la transmission de données en temps réel et le diagnostic à distance des équipements tels que les moissonneuses-batteuses et les semiseurs.
- Réseau de surveillance vidéo : Les câbles Cat6 sont utilisés pour la transmission en streaming vidéo haute définition des caméras de sécurité agricoles et doivent avoir des performances étanches à l'eau et à la poussière (évaluation IP67).
- Node de surveillance environnementale : Le câble SPE fournit une solution de connexion compacte pour les capteurs de température et d'humidité distribués, réduisant ainsi la complexité du câblage.
Les câbles Ethernet pour équipements agricoles doivent équilibrer la transmission à haute vitesse, la tolérance environnementale et la rentabilité. Les câbles blindés de qualité industrielle (Cat6a / Cat7) et les câbles à paire unique SPE sont les choix courants.
