통신 케이블 안내서
통신 케이블의 정의와 목적

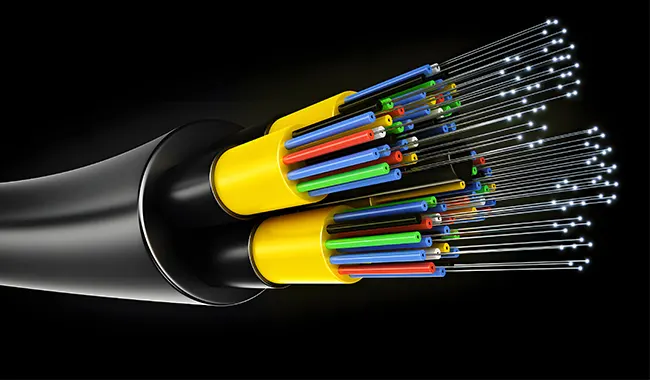

통신 케이블은 전화 전보, 팩스 파일, 텔레비전 및 라디오 프로그램, 데이터 및 기타 전기 신호를 전송하는 데 사용되는 케이블의 유형입니다.그것은 자연 조건과 외부 간섭의 영향을 저항하여 안정적인 신호 전송을 보장 할 수있는 하나 이상의 상호 절연 된 와이어를 비틀어 만들어집니다.
통신 케이블용 재료
재료 | 절연재료 | 차폐 및 실링 재료 | 특수 시나리오 재질 |
| 구리 : 가장 일반적으로 사용되는 전도성 재료로서 구리는 높은 전도성과 좋은 가연성 때문에 단거리 통신 (Local Area Network 와 같은) 에 널리 사용됩니다.주석 도금 구리 와이어는 일부 시나리오에서 데이터 통신 케이블, 로봇 케이블 등의 편조 층을 차폐하기 위해 사용됩니다.간섭 방지 성능을 향상시킵니다. | 플라스틱과 고무: PVC (Polyvinyl Chloride), XLPE (Cross - Linked Polyethylene), 불소 플라스틱 등은 전기 절연을 제공하고 안전을 보장하는 주류 절연 재료입니다. | 차폐 레이어 : 금속 직물 (구리, 알루미늄 등) 또는 알루미늄 호일로 만들어 전자기 간섭을 줄이기 위해 일반적으로 동축 케이블, 차량의 고전압 케이블 등에 사용됩니다. | 광산 통신 케이블 (MHYV 와 같은) 은 광산 환경의 높은 보호 요구 사항을 충족시키기 위해 강화된 실 및 차폐 디자인을 채택합니다. |
| 알루미늄: 알루미늄 케이블은 저렴한 비용과 가벼운 무게로, 비용 민감한 프로젝트에 적합합니다.그러나, 그들의 전도도와 기계적 강도는 구리보다 낮으며, 그들의 성능은 횡단면적을 증가시켜 보완되어야 한다. | 폴리올레핀: 장거리 대칭 케이블 및 기타 시나리오에서 일반적으로 사용되며, 날씨 저항성과 안정성을 균형 잡습니다. | 시트: 외부 실은 종종 폴리비닐 클로라이드 (PVC), 납 실 또는 폴리올레핀으로 만들어 기계적 손상과 부식에 저항하고 지하 및 수중과 같은 복잡한 환경에 적응합니다. | |
| 광섬유: 광섬유는 유리 또는 플라스틱으로 만들어졌으며 광 신호를 통해 데이터를 전송합니다.대역폭과 장거리 장점을 가지고 있으며 고속 네트워크 및 장거리 통신을위한 핵심 재료입니다. |
구조와 분류
기본 구조: 케이블 코어는 여러 쌍의 절연 와이어로 구성되어 있으며 외부 실재 재료에는 납 실재, 폴리비닐 클로라이드 등이 포함됩니다. 일부 가혹한 환경 시나리오에서는 보호 층을 추가 할 수 있습니다.
범주:
- 구조별: 대칭 케이블, 동축 케이블, 통합 케이블 (예: RS 485 통신 케이블);
- 기능별: 현장 케이블 (임시 배치), 영구 백업 케이블 (지하, 수중 등 영구 배치)
통신 케이블의 응용 분야
- 도시 통신: 전화 교환소, 기지국 및 사용자 단말기를 연결하여 음성 및 데이터 통신을 달성하는 데 사용됩니다.
- 라디오 및 텔레비전: 텔레비전 신호 및 방송 프로그램을 전송하여 신호 범위와 품질을 보장합니다.
- 컴퓨터 네트워크: 컴퓨터와 네트워크 장비를 연결하여 고속 데이터 전송 및 인터넷 액세스를 실현하는 데 사용됩니다.
- 산업용 자동화: PLC, 센서, 액추에이터 등과 같은 장치를 연결하는 데 사용됩니다.장치 간의 데이터 전송 및 통신을 달성합니다.
