Spiralkabel: Typen, Konstruktion, Anwendungen & Leitfaden für kundenspezifisches Design

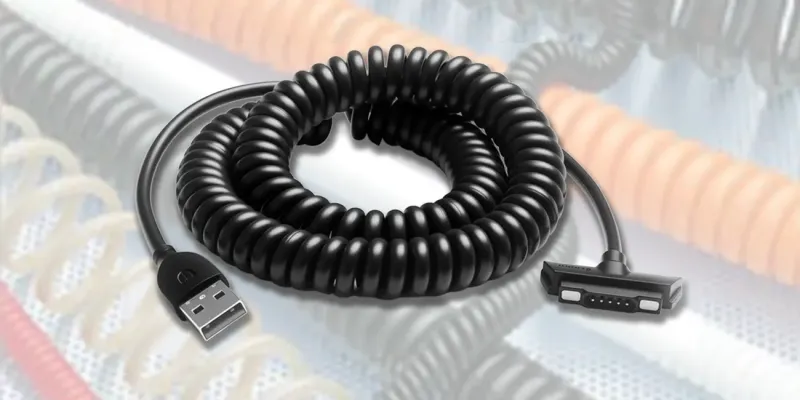

Ein Spiralkabel (auch als Wendelkabel oder ausziehbares Kabel bekannt) weist eine präzise helikale Spulenstruktur auf, die passive Dehnung und elastische Rückstellung bietet und es zu einer zuverlässigen dynamischen Verkabelungslösung für sich bewegende mechanische Systeme macht. Im Gegensatz zu geraden Kabeln, die auf lockeren Durchhang angewiesen sind, um Gerätebewegungen auszugleichen, bleiben Spiralkabel im zurückgezogenen Zustand kompakt und dehnen sich bei mechanischer Bewegung natürlich aus. Diese strukturierte Flexibilität hilft, Kabelbewegungen zu kontrollieren und unkontrollierte Schleifen zu reduzieren, während eine ordnungsgemäß entworfene Spulengeometrie mechanische Spannungen bei wiederholtem Betrieb bewältigen kann. Spiralkabel werden üblicherweise in der industriellen Automatisierung, Medizingeräten, Automobilsystemen, Robotik und anderen Anwendungen mit wiederholter mechanischer Bewegung eingesetzt.

1. Was ist ein Spiralkabel?

Ein Spiralkabel ist eine spezialisierte dynamische Verkabelungskomponente, die zu einer gleichmäßigen helikalen Spule geformt ist. Diese gewickelte Struktur ist so konstruiert, dass sie sich innerhalb eines definierten Arbeitsbereichs ausdehnt und elastisch in ihre ursprüngliche Form zurückkehrt. Der Kernvorteil gegenüber herkömmlichen geraden Kabeln besteht darin, dass die überschüssige Kabellänge in der Spulengeometrie gespeichert wird, anstatt auf unorganisierten Durchhang angewiesen zu sein. Dieses Design sorgt für ordentliche Verkabelungslayouts, reduziert Verhedderungsrisiken und unkontrollierten Durchhang und schützt die inneren Leiter vor wiederholten mechanischen Spannungen während zyklischer mechanischer Bewegung.

Die tatsächliche Rückzugsleistung, der maximale Arbeitshub und die langfristige Zykluslebensdauer eines jeden kundenspezifischen Spiralkabels hängen von drei zentralen technischen Faktoren ab: Rohstoffformulierung, geometrische Spulenparameter und Fertigungspräzision.

2. Konstruktion des Spiralkabels

Eine Spiralkabelbaugruppe integriert Standardkabelkomponenten mit einer helikalen Spulenstruktur. Zur Klarstellung: Ein Spiralkabel bezieht sich in erster Linie auf den eigenständigen gewickelten Kabelkörper, während eine Spiralkabelbaugruppe zusätzliche Wertschöpfungskomponenten wie Steckverbinder, Klemmen, Zugentlastung und Umspritzung für die direkte Geräteintegration umfasst. Im Gegensatz zu generischen geraden Kabeln wird die Leistung von Spiralkabeln stark sowohl durch die interne Materialkonfiguration als auch durch das externe Spulenstrukturdesign bestimmt. Die wichtigsten konfigurierbaren Komponenten und geometrischen Merkmale, die die Produktnutzbarkeit bestimmen, umfassen:

2.1 Kernkomponenten für Elektrik & Schutz

Leiter: Verzinnte oder blanke Kupferlitzenleiter sind Standardoptionen, die je nach elektrischer Leistung und Umgebungsanforderungen ausgewählt werden. Verzinntes Kupfer wird für Anwendungen bevorzugt, die erhöhte Korrosionsbeständigkeit und Lötbarkeit erfordern, während blankes Kupfer eine ausgezeichnete elektrische Leitfähigkeit bietet und häufig für allgemeine Strom- und Signalanwendungen verwendet wird.
Isolierung: Isolierschichten isolieren einzelne Leiter, um Kurzschlüsse und elektrische Leckagen zu verhindern. PVC, PUR und TPE sind die gebräuchlichsten Materialien, jedes mit maßgeschneiderter Leistung für unterschiedliche Arbeitsumgebungen.
Schirmung (Optional): Folien- oder Geflechtschirmschichten werden für EMI/RFI-empfindliche Anwendungen hinzugefügt, um elektromagnetische Störungen zu unterdrücken und die Übertragung schwacher Signale zu stabilisieren, was für Präzisionsmess- und Testgeräte unerlässlich ist.
Außenmantel: Die äußerste Schutzschicht schützt die inneren Strukturen vor mechanischem Abrieb und äußeren Umweltschäden. Schutzeigenschaften wie Ölbeständigkeit, Chemikalienbeständigkeit, UV-Stabilität und Temperaturanpassungsfähigkeit variieren je nach Mantelmaterialformulierung erheblich.
Abschlüsse (Für kundenspezifische Baugruppen): Kundenspezifische Crimpklemmen, Formstecker und branchenübliche Steckverbinder werden entsprechend den Geräteschnittstellenanforderungen des Kunden integriert, was eine Plug-and-Play-Installation für fertige Kabelbaugruppen ermöglicht.

2.2 Spulengeometrie (Einzigartig für Spiralkabel)

Diese geometrische Spulenstruktur ist das definierende Merkmal von Spiralkabeln und dient als kritischer Anpassungsparameter für das werkseitige Engineering-Design, der das Dehnungsverhalten, die Rückstellkraft, die mechanische Stabilität und die Lebensdauer jeder kundenspezifischen Spiralkabelbaugruppe direkt beeinflusst:

Spulendurchmesser & Steigung: Beeinflussen die Kabel flexibilität, Rückstellkraft, Dehnungsverhalten und strukturelle Stabilität bei wiederholter Bewegung
Aktive Spulenlänge: Der effektive gewickelte Abschnitt, der Dehnungs- und Rückzugsfunktionalität bietet
Gerade Leitungslänge: Feste gerade Segmente an beiden Kabelenden, kritisch für Gerätebefestigung und Zugentlastung bei der tatsächlichen Installation
Übergangsabschnitt: Sanfter Übergangsbereich zwischen geraden Leitungen und gewickelten Segmenten zur Vermeidung von Spannungskonzentration und Bruch

3. Vergleich gängiger Isolierungs- & Mantelmaterialien

Die Materialauswahl ist die Grundlage für eine zuverlässige Spiralkabellleistung und bestimmt die langfristige Haltbarkeit von Wendelkabelbaugruppen in dynamischen Arbeitsumgebungen. Jedes Material hat unterschiedliche Vorteile, Einschränkungen und Anwendungsszenarien, wobei die TPE-Leistung stark von kundenspezifischen Formulierungen abhängt:

Material	Hauptvorteile	Typische Anwendungen	Einschränkungen
PVC	Kosteneffektiv, zuverlässige Grundflexibilität, stabile elektrische Isolierung	Allgemeine Innenraumelektronik, leichte zivile Geräte	Im Allgemeinen weniger geeignet als spezialisierte PUR-Formulierungen für starke Abrieb, Dauerbiegung, starke Ölexposition oder anspruchsvolle Temperaturbedingungen
PUR	Überlegene Abriebfestigkeit, Ölbeständigkeit und mechanische Zähigkeit, ausgezeichnete Ermüdungsbeständigkeit	Industrielle Automatisierungsmaschinen, mobile Elektrowerkzeuge, raue Werkstattumgebungen	Höhere Material- und Verarbeitungskosten im Vergleich zu PVC
TPE	Ausgewogene Flexibilität, anpassbare Temperaturbeständigkeit, gute Witterungsbeständigkeit	Mobile Außengeräte, Arbeitsszenarien mit Temperaturschwankungen	Die Leistung variiert erheblich je nach Formulierung; nicht jede TPE-Mischung ist für industrielle Hochabriebanwendungen geeignet

4. Wichtige Designparameter für Spiralkabel

Alle kundenspezifischen Spiralkabelbaugruppen werden professionell auf der Grundlage standardisierter Kernkonstruktionsparameter entwickelt, die eine gleichbleibende Leistung in industriellen, medizinischen und automobilen Wendelkabelanwendungen gewährleisten. Diese Indikatoren leiten die Materialauswahl, das Strukturdesign, die Leistungstests und das endgültige Angebot und bestimmen direkt, ob das Kabel den Arbeitsbedingungen vor Ort entspricht:

Parameter	Funktionelle Bedeutung
Gestreckte Länge	Definiert den maximalen effektiven Arbeitshub, der dem Bewegungsbereich mechanischer Geräte entspricht
Zusammengezogene Länge	Bestimmt den minimalen Installationsraum, den das Kabel im statischen Zustand einnimmt
Spulendurchmesser & Steigung	Beeinflussen die Gesamtflexibilität des Kabels, die Rückstellkraft, das Dehnungsverhalten und die langfristige strukturelle Stabilität bei zyklischer Bewegung
Anzahl der Adern & Leiterquerschnitt	Bestimmt die elektrische Konfiguration, die Stromtragfähigkeit und die Spannungsabfalleigenschaften
Mantelmaterial	Entscheidet über die Umgebungsanpassungsfähigkeit, einschließlich Abrieb-, Öl-, Chemikalien-, UV- und Temperaturbeständigkeit
Schirmstruktur	Hilft, elektromagnetische Störungen zu reduzieren und die Signalintegrität in EMI-empfindlichen Anwendungen zu verbessern
Betriebstemperaturbereich	Definiert den zulässigen Betriebstemperaturbereich für die ausgewählten Kabelmaterialien und die Konstruktion
Dehnungsverhältnis	Definiert das Verhältnis zwischen gestreckter und zusammengezogener Länge und ist einer der Schlüsselfaktoren zur Festlegung des zulässigen Arbeitsbereichs. Das zulässige Verhältnis wird durch Kabelkonstruktion, Spulengeometrie, Materialeigenschaften und Herstellertests bestimmt, nicht durch einen universellen festen Wert.
Biegezykluslebensdauer	Gibt die getestete mechanische Ermüdungsbeständigkeit unter festgelegten Testbedingungen an. Zykluslebensdauerdaten sind nur mit definierten Parametern gültig, einschließlich Dehnungslänge, Biegeradius, Bewegungsfrequenz, Last, Temperatur und Ausfallkriterien.
Minimaler Biegeradius	Definiert den minimal zulässigen Biegeradius, um übermäßige mechanische Beanspruchung von Leitern, Isolierung und Schirmung zu begrenzen
Steckverbinderspezifikation & Ausrichtung	Entspricht den Geräteschnittstellenstandards, der Austrittsrichtung und der Klemmenanordnung, um eine nahtlose Installation und stabile Verbindung zu gewährleisten
Bewegungsmuster	Definiert dynamische Lasttypen (Dehnung, Biegung, Torsion, Rotation oder kombinierte Bewegung) zur Optimierung des Struktur- und Materialdesigns

Praktischer Werkshinweis: Eine längere gestreckte Länge bedeutet nicht automatisch eine bessere Leistung. Übermäßige Dehnungsverhältnisse erhöhen die mechanische Beanspruchung von Spulen und Leitern und reduzieren direkt die Zykluslebensdauer. Das Engineering-Design sollte priorisieren, den Arbeitshub an die tatsächliche Gerätebewegung anzupassen, bevor die Spulengeometrie und Materialien optimiert werden.

5. Typen von Spiralkabeln

Spiralkabel können nach Mantelmaterial, elektrischer Konstruktion, Schirmkonfiguration und Endanwendungsanforderungen klassifiziert werden, wodurch ein klares Klassifizierungssystem für die industrielle kundenspezifische Spiralkabelfertigung und -auswahl entsteht:

5.1 Nach Mantelmaterial

PVC-Spiralkabel: Kosteneffektive Universalkabel für leichte Innenraumelektronikgeräte und niederfrequente dynamische Szenarien
PUR-Spiralkabel: Industriekabel mit überlegener mechanischer und chemischer Beständigkeit, ideal für Hochfrequenzbewegungen und raue Fabrikumgebungen
TPE-Spiralkabel: Witterungsbeständige Kabel für Außen- und temperaturabwechselnde Arbeitsszenarien mit anpassbarer Flexibilität durch Formulierungsanpassung

5.2 Nach elektrischer Konstruktion

Strom-Spiralkabel: Optimiert für stabile Energieübertragung, mit großen Leitern und einfachem Strukturdesign
Signal-Spiralkabel: Fein abgestimmt für rauscharme Signalübertragung, mit präziser Verseilung und optionaler Schirmung
Gemischtes Strom- & Signal-Spiralkabel: Integrierte Strom- und Signalübertragung in einem Kabel, erfordert koordinierte Optimierung von Leiterquerschnitt, Schirmung und Spulenstruktur
Geschirmtes Spiralkabel: Ausgestattet mit professionellen Schirmschichten für EMI-empfindliche Präzisionsgeräte

5.3 Nach Anwendungsszenario

Industrielle Spiralkabel: Hoch ermüdungsbeständige Kabel für automatisierte Produktionslinien, Roboterarme und tragbare Industriewerkzeuge
Medizinische Spiralkabel: Reinigungsfähige, schadstoffarme Kabel für mobile medizinische Wagen, Diagnosegeräte und Patientenüberwachungsgeräte
Automobil- & EV-Spiralkabel: Vibrations- und temperaturbeständige Kabel für Fahrzeugsteuerungssysteme, Anhängeranschlüsse und mobile Ladebaugruppen
Test- & Mess-Spiralkabel: Hochstabile geschirmte Kabel für Präzisionstests und mobile Erkennungsgeräte

6. Spiralkabel vs. gerades Kabel

Spiral- und gerade Kabel eignen sich für unterschiedliche Verkabelungsanforderungen, insbesondere beim Vergleich von festen Installationen mit dynamisch bewegten Geräten. Der folgende umfassende Vergleich hilft Ingenieuren, die optimale Verkabelungslösung für verschiedene Anwendungsszenarien auszuwählen:

Merkmal	Spiralkabel	Gerades Kabel
Dehnungsleistung	Passive Dehnung und elastische Rückstellung innerhalb eines festen Arbeitsbereichs	Bietet keine inhärente elastische Rückstellung; für dynamische Bewegung sind normalerweise zusätzlicher Durchhang oder Kabelmanagement-Hardware erforderlich
Statische Raumnutzung	Kompakte zusammengezogene Größe, spart Installationsraum	Erfordert normalerweise zusätzlichen Durchhang oder Kabelmanagementraum für dynamische Bewegung.
Anpassungsfähigkeit an dynamische Bewegung	Speziell für wiederholte mechanische Bewegung mit festem Hub entwickelt	Geeignet für feste Verkabelung; erfordert zusätzliche Führungen oder Träger für dynamische Nutzung
Mechanische Ermüdungsbeständigkeit	Optimiert für zyklische Dehnungs- und Rückzugsbewegung	Hängt von Kabelkonstruktion, Biegeradius, Bewegungsmuster und externen Kabelmanagementmaßnahmen ab
Installationsanforderungen	Erfordert präzise Definition von Spulengeometrie und Arbeitshubbereich	Einfache Verlegung, benötigt jedoch ausreichenden Durchhang oder Kabel schutz Zubehör
Kosten & Komplexität	Höhere Fertigungs- und Anpassungskomplexität	Geringe Kosten, universell für feste Verkabelungsszenarien

7. Zentrale B2B-Anwendungsszenarien

Spiralkabelbaugruppen werden üblicherweise in Geräten eingesetzt, bei denen Kabel wiederholte Bewegungen ausgleichen müssen, während eine kontrollierte Verlegung und Verbindungszuverlässigkeit erhalten bleibt:

Industrielle Automatisierung & Robotik: Roboterarm-Verkabelung, HMI-Bedienfelder, mobile Sensoren, Handheld-Controller, bewegliche Komponenten automatisierter Produktionslinien
Medizingeräte: Mobile Diagnosegeräte, Echtzeit-Patientenüberwachungssysteme, multifunktionale medizinische Wagen, chirurgische Hilfsgeräte
Automobil- & EV-Industrie: Fahrzeugmontierte mobile Steuermodule, Anhänger-Strom-/Signalverbindungen, mobile Ladekabelbaugruppen
Test & Messung: Tragbare Testinstrumente, mobile Erkennungsgeräte, Präzisionssignalübertragungssysteme

8. So entwerfen Sie eine kundenspezifische Spiralkabelbaugruppe

Beim Entwurf einer kundenspezifischen spiralförmigen Kabelbaugruppe für spezialisierte Geräte reicht der Produktname allein selten für eine genaue technische Überprüfung oder ein Angebot aus. Das Projekt erfordert normalerweise die Bestätigung von elektrischen, dimensionalen, mechanischen, umgebungsbezogenen und Montageanforderungen, um die Kompatibilität mit den tatsächlichen Betriebsbedingungen sicherzustellen:

Elektrische Anforderungen: Anzahl der Adern, Leiter-AWG-Größe, Nennspannung, Nennstrom, Signal-/Energieübertragungstyp
Dimensionale & strukturelle Anforderungen: Zusammengezogene Länge, maximale gestreckte Länge, Spulenaußendurchmesser, Steigung, gerade Leitungslänge
Mechanische Anforderungen: Zulässiges Dehnungsverhältnis, erwartete Biegezykluslebensdauer, minimaler Biegeradius, spezifisches Bewegungsmuster (Dehnung, Biegung, Torsion oder kombinierte Last)
Umgebungsanforderungen: Betriebstemperaturbereich, Anforderungen an Öl-/Abrieb-/UV-/Chemikalienbeständigkeit
Montageanforderungen: Steckverbindermodell, Klemmenverarbeitungsmodus, Steckverbinderausrichtung, Austrittsrichtung, Verdrahtungsanordnung

Praktischer Werkshinweis: Bei gemischten Strom- und Signal-Spiralkabeln müssen Leiterquerschnitt, Schirmdichte, Spulendurchmesser und Steckverbinderlayout gemeinsam bewertet und nicht unabhängig voneinander festgelegt werden, um Signalstörungen und elektrische Leistungsdämpfung zu vermeiden.

8.1 Checkliste für Spiralkabel-Designeingaben (Beispiel)

Die folgende Tabelle enthält eine typische Checkliste für Designparameter für kundenspezifische Spiralkabelprojekte. Alle Werte dienen nur als Referenz; die endgültigen Spezifikationen werden auf die individuellen Anwendungsanforderungen zugeschnitten.

Design-Eingabeparameter	Typische Beispielspezifikation
Zusammengezogene Länge	300 mm
Gestreckte Arbeitslänge	1.000 mm
Spulenaußendurchmesser (OD)	25 mm
Adernzahl	8 Adern
Leiterquerschnitt	24 AWG Kupferlitze
Mantelmaterial	PUR (industriell abrieb-/ölbeständig)
Schirmanforderung	Kupfergeflechtschirm für Signalstabilität
Betriebstemperaturbereich	-20°C bis +80°C
Dynamisches Bewegungsmuster	Dehnung + wiederholte Biegung
Ziel-Zykluslebensdauer	Ziel-Zykluslebensdauer: 100.000 Zyklen, abhängig von definierten Testbedingungen
Steckverbinderkonfiguration	M12-Steckverbinder mit kundenspezifischer Austrittsausrichtung

Tatsächliche Zykluslebensdaueranforderungen sollten zusammen mit Dehnungslänge, Biegeradius, Bewegungsfrequenz, Temperatur, Last und Ausfallkriterien angegeben werden.

9. Fertigungsprozess für kundenspezifische Spiralkabel

Unser kundenspezifischer Fertigungsprozess deckt wichtige Phasen von der technischen Überprüfung bis zur Massenproduktion ab und liefert anwendungsspezifische Spiralkabelbaugruppen mit zuverlässiger Leistung und Haltbarkeit für dynamische industrielle Anwendungen:

Technische Überprüfung: Überprüfung der Kundenparameteranforderungen, Arbeitsbedingungen und Leistungsindikatoren zur Bestätigung der Design machbarkeit
Materialauswahl: Abstimmung von Leitern, Isolierung, Mantel, Schirmung und Steckverbindern auf elektrische, mechanische und umgebungsbezogene Anforderungen
Strukturdesign & Prototyping: Anpassung von Spulengeometrie, gerader Leitungslänge und Übergangsstruktur, dann Herstellung von Prototypmustern
Dimensions- & Sichtprüfung: Überprüfung der Spulengröße, Dehnungs-/Rückzugshub und Montagegenauigkeit
Leistungstests: Durchführung von Kontinuitäts-, Isolationswiderstands-, Dielektrizitätsfestigkeitstests (falls zutreffend), Biegezyklustests, Dimensionsprüfung und Umgebungsverifizierung gemäß der genehmigten Spezifikation
Pilotproduktion: Kleinserienversuchsproduktion zur Optimierung der Verarbeitungsparameter und Eliminierung von Chargenfehlern
Massenproduktion & Endkontrolle: Formelle Serienproduktion gefolgt von abschließender dimensionaler, elektrischer, visueller und funktionaler Inspektion gemäß der genehmigten Spezifikation.

10. Häufig gestellte Fragen

F1: Nutzen sich Spiralkabel nach wiederholter Dehnung schnell ab?

A1: Die Lebensdauer ist kein festes Produktmerkmal. Sie hängt von Kabelkonstruktion, Materialformulierung, tatsächlichem Dehnungsverhältnis, Biegeradius, Betriebstemperatur und dynamischem Lasttyp ab. Ein Kabel, das unter Standardtestbedingungen 100.000 Zyklen übersteht, kann bei größeren Dehnungsverhältnissen, engeren Biegungen, hohen Temperaturen oder kombinierten Dehnungs- und Torsionslasten vorzeitig ausfallen. Professionelle Lieferanten liefern Zykluslebensdauerdaten für spezifische Arbeitsbedingungen anstelle allgemeiner Leistungsaussagen.

F2: Können Spiralkabel vollständig für nicht standardmäßige Geräte angepasst werden?

A2: Ja. Die meisten Schlüsselparameter können entsprechend den spezifischen Geräte- und Betriebsanforderungen angepasst werden, einschließlich Spulengeometrie, Leiterspezifikationen, Mantelformulierungen, Schirmstrukturen und Steckverbinderkonfigurationen. Kundenspezifische Lösungen erfüllen einzigartige Verkabelungsanforderungen für industrielle, medizinische, automobil- und spezielle Umgebungsgeräte, vorbehaltlich der Fertigungs machbarkeit und branchenspezifischer Sicherheitsbeschränkungen.

F3: Welche Kernvorteile bieten Spiralkabel gegenüber gewöhnlichen geraden Kabeln?

A3: Sie sind besonders nützlich für Geräte, die zyklische dynamische Bewegung erfordern. Die helikale Struktur bietet kontrollierte Dehnung und elastische Rückstellung, wodurch ein kompaktes statisches Layout beibehalten wird, während sie im Vergleich zu einem herkömmlichen geraden Kabel, das mit zusätzlichem Durchhang verlegt ist, hilft, Kabeldurchhang und mechanische Belastung bei wiederholter Bewegung zu bewältigen.

F4: Sind alle medizinischen Spiralkabel biokompatibel und zertifiziert?

A4: Die Anwendung in Medizingeräten bedeutet nicht automatisch eine universelle Medizinproduktzertifizierung. Material- und Qualifizierungsanforderungen variieren stark je nach Patientenkontaktniveau, Reinigungs-/Desinfektionsmethoden, elektrischen Sicherheitsstandards und chemischen Expositionsbedingungen. Es gibt keine einzige universelle Zertifizierung, die auf alle medizinischen Spiralkabel anwendbar ist; die Spezifikationen müssen auf die spezifischen Verwendungsszenarien des Geräts und die regulatorischen Anforderungen zugeschnitten sein.

F5: Was ist das maximale sichere Dehnungsverhältnis für Spiralkabel?

A5: Es gibt kein universelles festes maximales Verhältnis. Der sichere Dehnungsbereich wird durch Spulengeometrie, Kabelkonstruktion, Materialermüdungsbeständigkeit, Bewegungsmuster und Arbeitsumgebung bestimmt. Das optimale Design besteht darin, das Dehnungsverhältnis streng an den tatsächlichen Arbeitshub des Geräts anzupassen, um übermäßige Dehnung zu vermeiden und die Lebensdauer zu verlängern.

F6: Wann sollte ich ein geschirmtes Spiralkabel wählen?

A6: Geschirmte Spiralkabel werden oft für Präzisionssignalanwendungen bevorzugt, bei denen elektromagnetische Störungen die Signalintegrität beeinträchtigen könnten, wie z. B. Sensoren, Testinstrumente und Niedrigpegelsignalsysteme. Der Bedarf an Schirmung hängt von Signalfrequenz, Kabellänge, umgebenden EMI-Bedingungen, Erdungsstrategie und erforderlichen Störfestigkeitspegeln ab.

F7: Ist ein Spiralkabel dasselbe wie ein Wendelkabel?

A7: Die Begriffe werden in der Kabel- und Kabelbaumbranche weitgehend austauschbar verwendet. "Spiralkabel" betont typischerweise das technisch entwickelte helikale Strukturdesign, während "Wendelkabel" ein allgemeiner beschreibender Begriff für dieselbe Produktform ist. Das Etikett "ausziehbares Kabel" hebt normalerweise die funktionale Fähigkeit hervor, sich innerhalb eines definierten Arbeitsbereichs auszudehnen und elastisch in einen kompakten Zustand zurückzukehren.

F8: Wie weit kann sich ein Spiralkabel dehnen?

A8: Es gibt keine universelle maximale Dehnungslänge für Spiralkabel. Der sichere Arbeitshub wird durch die zusammengezogene Spulenlänge, den Spulendurchmesser, die Steigung, die Kabelkonstruktion, die Materialermüdungseigenschaften und das zulässige Dehnungsverhältnis bestimmt. Für eine genaue Anpassung sollte der gestreckte Hub immer zusammen mit der zusammengezogenen Länge angegeben und nicht als unabhängiger Wert definiert werden.

11. Fazit

Spiralkabel sind für Anwendungen konzipiert, bei denen elektrische Verbindungen wiederholte mechanische Bewegungen ausgleichen müssen, während eine kontrollierte Kabelverlegung beibehalten wird. Ihre Leistung hängt von der Abstimmung von Leiterkonstruktion, Isolierungs- und Mantelmaterialien, Spulendurchmesser, Steigung, Dehnungsverhältnis, Bewegungsmuster und Steckverbinderkonfiguration ab.

Für kundenspezifische Spiralkabelbaugruppen bietet die genaue Definition von Arbeitshub, zusammengezogener Länge, Umgebungsbedingungen, Bewegungsmuster und Zykluslebensdaueranforderungen die Grundlage für technische Validierung, Prototypenentwicklung, Tests und Serienproduktion. WIRE HARNESS ASSEMBLY unterstützt kundenspezifische Spiralkabel- und Kabelbaugruppenprojekte von der technischen Überprüfung und Prototypenmusterung über die Steckverbinderintegration und Tests bis hin zur Massenproduktion.
