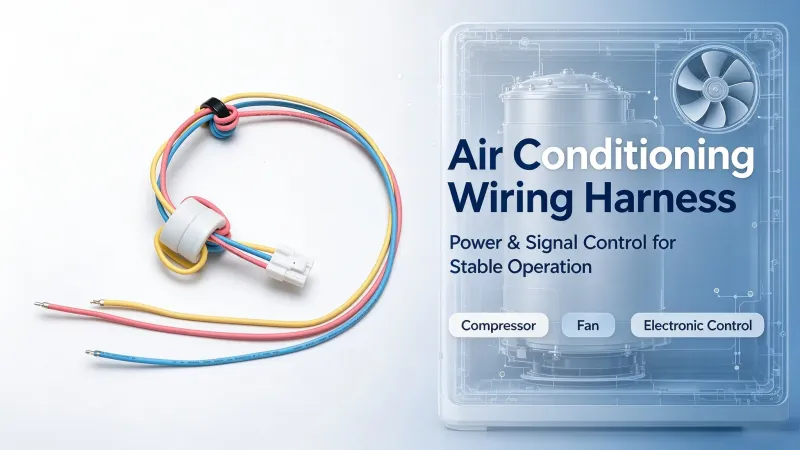

Application du harnais de câblage dans la climatisation

Le faisceau de câblage de l'équipement de climatisation est un composant de circuit intégré utilisé pour connecter les composants de base tels que le système de commande électronique, le compresseur et le ventilateur à l'intérieur du climatisateur. Il est responsable des fonctions de transmission de puissance et de contrôle du signal, et sa conception et son application affectent directement l'efficacité et la sécurité du climatiseur.

Le câblage de la climatisation utilise des fils de cuivre comme matériau conducteur principal pour transmettre des courants élevés (comme l'alimentation du compresseur), avec une faible résistivité électrique (environ 0,017 μ m) et une résistance à l'oxydation. Les fils d'aluminium sont utilisés comme une alternative peu coûteuse aux fils de cuivre, mais un traitement supplémentaire de résistance à l'oxydation est nécessaire pour améliorer la stabilité.

L'isolation et la structure de protection du faisceau de câblage de la climatisation sont enveloppés de PVC (résistant aux hautes températures, ignifuge) ou de PE (haute flexibilité) pour s'adapter à l'environnement de haute température et de vibration à l'intérieur du climatiseur, protégeant le faisceau de câblage principal. Le faisceau de câblage de la climatisation est recouvert de tuyaux ondulés en matériau PP / PA pour éviter la compression et l'usure ; La ligne de branche est fixée avec du ruban ou du matériau en tissu.

Les connecteurs et les connecteurs terminaux du câblage de climatisation (comme HR4141A - 6Y JST-VH - 6S) sont fabriqués en acier plastique POM ou en matériau PA pour assurer des performances imperméables et sismiques, et sont compatibles avec des interfaces de précision telles que les convertisseurs de fréquence.

Le faisceau de câblage de l'unité intérieure du faisceau de climatisation utilise des méthodes de câblage cachées (telles que les dispositifs de guidage intégrés) pour améliorer l'esthétique et la commodité d'entretien. Le faisceau de câblage extérieur du faisceau de climatisation utilise du PVC résistant aux UV ou des matériaux PA résistants aux intempéries pour faire face aux environnements difficiles tels que la température et l'humidité élevées.

Lors de l'installation, il est nécessaire de concevoir des fils de mise à la terre pour éviter les risques de fuite. Le câblage de la climatisation utilise des matériaux isolants ignifuge pour réduire la probabilité d'incendie causé par des courts-circuits.

Le câblage de la climatisation, avec des fils de cuivre comme noyau, est un réseau de circuits construit à travers des couches d'isolation résistantes aux hautes températures et des connecteurs sismiques. Il fournit une puissance stable pour les compresseurs, les ventilateurs, etc., et supporte le cycle de refroidissement / chauffage, qui est la « bouée de sauvetage » pour un fonctionnement efficace et sûr de la climatisation.
