Cos'è un cavo impermeabile? Applicazioni e guida alla selezione

I cavi ordinari subiscono un'evidente degradazione delle prestazioni se esposti a umidità, elevata umidità o contatto diretto con l'acqua. L'umidità penetra all'interno del cavo e deteriora gradualmente le strutture isolanti, causando perdita di segnale, alimentazione instabile e guasti intermittenti del circuito. Nei casi più gravi, provoca cortocircuiti, corrosione dei componenti metallici e danni irreversibili alle apparecchiature.

Dall'illuminazione LED esterna a lungo termine e dai sensori automobilistici soggetti all'umidità, ai dispositivi medici ad alta affidabilità e ai terminali di comunicazione marini che operano in ambienti oceanici umidi e ad alta salinità, i cavi impermeabili correttamente selezionati aiutano a mantenere l'isolamento elettrico, l'integrità del segnale e l'affidabilità della connessione in condizioni operative umide o immerse. Contribuiscono a mantenere un funzionamento affidabile delle apparecchiature in ambienti di lavoro difficili.

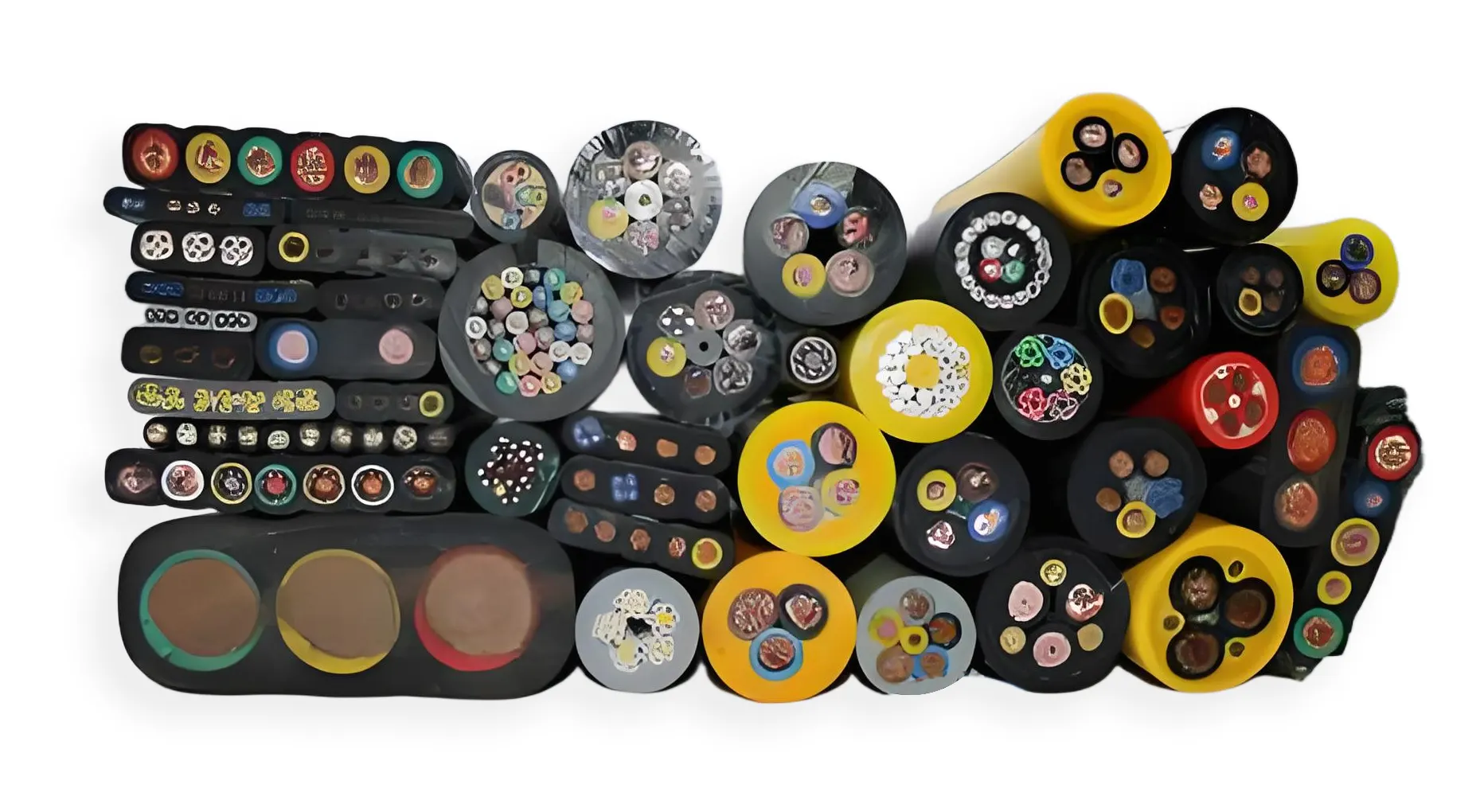

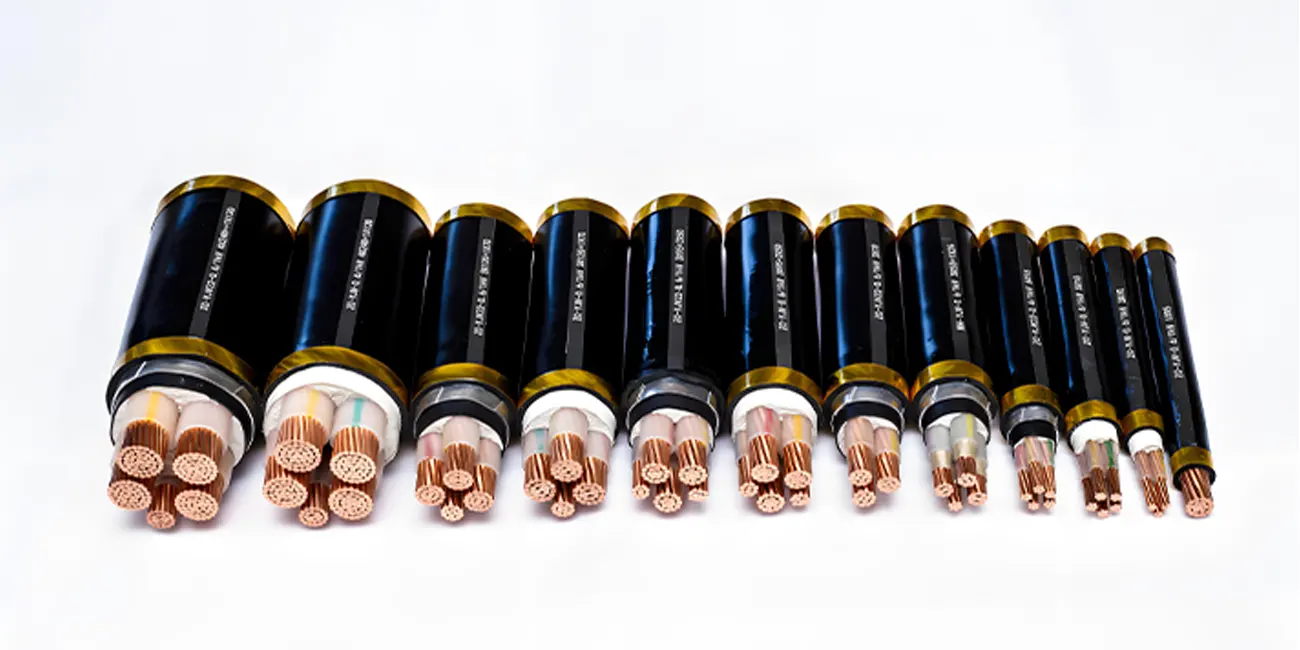

1. Cos'è un cavo impermeabile?

Un cavo impermeabile è un cavo elettrico specializzato progettato con isolamento bloccante dell'acqua, strutture della guaina rinforzate e materiali resistenti all'umidità. È progettato per resistere all'ingresso di liquidi e mantenere prestazioni elettriche stabili in ambienti umidi, bagnati e continuamente immersi, comprese le applicazioni che comportano esposizione chimica. La sua capacità impermeabile si basa interamente sul design strutturale e materiale intrinseco del cavo, indipendentemente dai componenti esterni di connessione o tenuta.

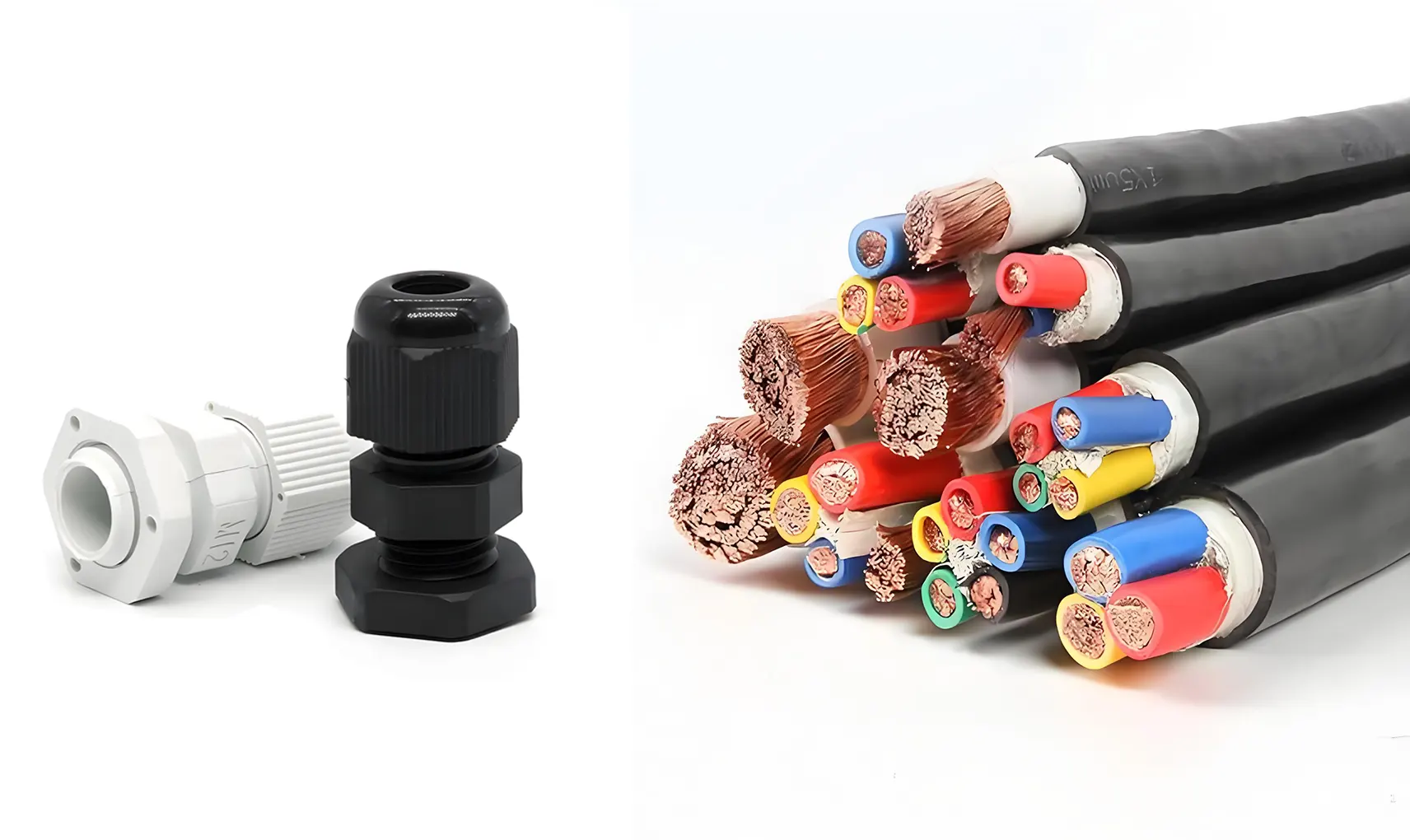

Un cavo impermeabile standard è composto da quattro componenti principali:

Conduttore: Rame, rame stagnato o altre costruzioni di conduttore specificate selezionate in base ai requisiti elettrici, ambientali e applicativi. Il rame stagnato può essere utilizzato dove è richiesta una maggiore resistenza alla corrosione.
Isolamento: Materiali resistenti all'acqua e alla temperatura, tra cui PVC, PE e XLPE, che formano la barriera interna principale per bloccare la penetrazione dell'umidità.
Struttura bloccante dell'acqua: Nastri, filati, gel o altri materiali bloccanti dell'acqua specializzati utilizzati in costruzioni di cavi selezionate per limitare la propagazione dell'umidità e l'ingresso d'acqua.
Guaina esterna: Polimeri ad alta resistenza e resistenti alle intemperie come TPU, silicone e CPE, che proteggono le strutture interne del cavo da acqua esterna, abrasione, UV ed erosione chimica.

Standard di classificazione di protezione IP (IEC 60529 e ISO 20653:2023)

Le classificazioni di protezione contro l'ingresso (IP) sono principalmente definite per la protezione fornita dagli involucri delle apparecchiature elettriche secondo IEC 60529 e ISO 20653:2023. I corpi dei cavi autonomi non portano nativamente classificazioni IP. I gruppi cavo impermeabili possono essere progettati, costruiti e testati per soddisfare specifici requisiti di protezione IP quando valutati come sistema completo, inclusi connettori integrati, strutture di tenuta e componenti sovrastampati.

IP65: Protetto contro getti d'acqua da qualsiasi direzione in condizioni di test specificate. Adatto per illuminazione esterna, apparecchiature elettriche a parete e dispositivi industriali soggetti a schizzi.
IP67: Supporta l'immersione temporanea in condizioni di test specificate, tipicamente fino a 1 metro di profondità per il protocollo di test IPX7 standard. Ampiamente applicato nell'elettronica automobilistica e nelle apparecchiature temporanee esterne a breve termine.
IP68: Fornisce protezione contro l'immersione continua in condizioni specificate dal produttore o dallo standard di prodotto applicabile. La profondità e la durata dell'immersione possono superare quelle specificate per IPX7. È comunemente specificato per apparecchiature che richiedono protezione da immersione continua, inclusi sensori subacquei, apparecchiature marine e dispositivi industriali sommersi, a condizione che siano soddisfatte le condizioni di immersione specificate.

Nota speciale su IP69K: IP69K/IPX9K è specificato nella ISO 20653:2023 per gli involucri delle apparecchiature elettriche dei veicoli stradali, con requisiti specifici K che affrontano condizioni di getto d'acqua dinamico ad alta temperatura e alta pressione non coperte dallo standard generale IEC 60529. È progettato principalmente per componenti di veicoli stradali e può essere referenziato in altri settori solo se esplicitamente richiesto dalle specifiche di progetto. Fondamentalmente, IP69K non è una classificazione impermeabile estrema universale e non può sostituire IP68 per ambienti immersi a lungo termine o marini.

2. Cavo impermeabile vs gruppo cavo impermeabile

Per eliminare la comune ambiguità tecnica e standardizzare la selezione ingegneristica, è fondamentale distinguere tra cavi impermeabili e gruppi cavo impermeabili — due termini spesso confusi nelle applicazioni di cablaggio industriale.

Cavo impermeabile

Si riferisce solo al corpo del cavo autonomo. Le sue prestazioni impermeabili dipendono interamente dal design intrinseco dei materiali e della struttura, inclusi strati isolanti, guaina esterna e strutture interne bloccanti dell'acqua. Fornisce una resistenza di base all'acqua e all'umidità ma non contiene connettori integrati, terminali o parti di tenuta, richiedendo assemblaggio e tenuta secondari per l'uso pratico sul campo.

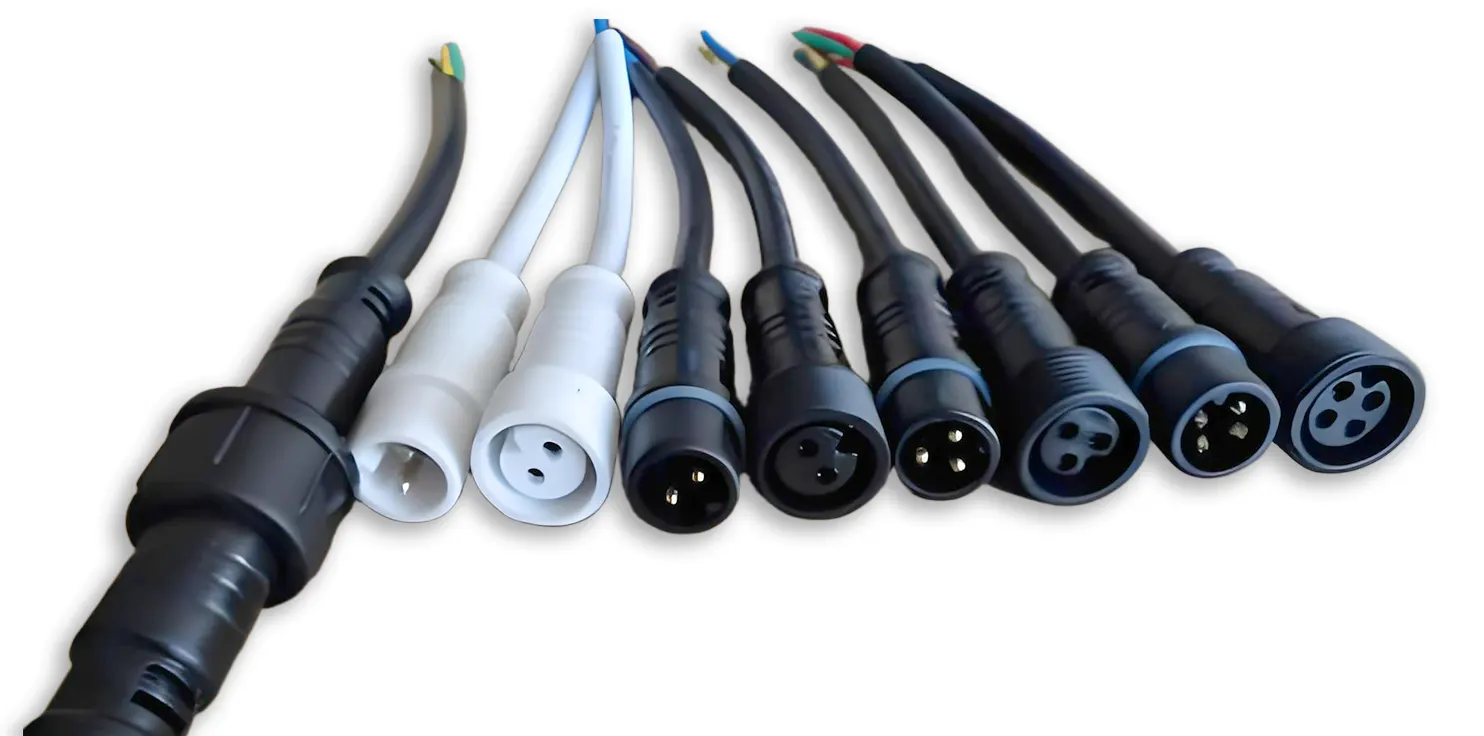

Gruppo cavo impermeabile

Un gruppo elettrico completo costruito da un cavo progettato per le condizioni ambientali richieste, abbinato a connettori adatti, terminali crimpati, guarnizioni di tenuta, passacavi, strutture sovrastampate e componenti di scarico della trazione. Le sue prestazioni olistiche di protezione contro l'ingresso sono determinate dal design strutturale dell'intero sistema e verificate attraverso test di convalida standardizzati dedicati.

3. Principali campi di applicazione dei cavi e gruppi impermeabili

I cavi ordinari sono soggetti a guasti dell'isolamento, instabilità del segnale e cortocircuiti in ambienti difficili. Cavi e gruppi cavo impermeabili correttamente selezionati mantengono efficacemente prestazioni elettriche stabili e affidabilità della connessione, prolungando la vita utile delle apparecchiature e riducendo i costi di manutenzione.

Scenario applicativo	Requisiti principali	Soluzione raccomandata
Sistemi di illuminazione LED esterna	Resistenza a lungo termine a pioggia e UV, elevata flessibilità, resistenza all'abrasione	Cavo impermeabile con guaina in TPU
Cablaggi automobilistici e per veicoli a nuova energia	Resistenza alla pulizia con getto d'acqua ad alta temperatura e alta pressione, tolleranza alle vibrazioni, resistenza all'olio	Gruppo cavo impermeabile progettato e testato per requisiti di lavaggio ad alta pressione IPX9K/IP69K
Apparecchiature per l'automazione industriale	Trasmissione del segnale anti-interferenza stabile, prestazioni antipolvere e antischizzo	Gruppo cavo impermeabile schermato
Sistemi di energia solare ed eolica	Resistenza alle alte temperature, resistenza all'invecchiamento UV, resistenza all'umidità e stabilità elettrica a lungo termine	Cavo fotovoltaico o per energie rinnovabili resistente ai raggi UV e alle intemperie
Apparecchiature mediche e di laboratorio	Compatibilità con la sterilizzazione, resistenza chimica e flessibilità stabile a bassa temperatura ove richiesto	Gruppo cavo impermeabile personalizzato per apparecchiature mediche e di laboratorio
Apparecchiature di rilevamento marine e sotterranee	Resistenza all'immersione a lungo termine, resistenza alla corrosione da nebbia salina, stabilità chimica	Cavo impermeabile IP68 con guaina resistente alla corrosione

4. Linee guida principali per la selezione dei cavi impermeabili

4.1 Condizioni ambientali operative

Selezionare i gradi di protezione IP e i materiali dei cavi corrispondenti rigorosamente in base alle effettive condizioni di lavoro sul sito per evitare sovraspecifiche o protezione insufficiente:

Scenari di immersione a lungo termine (rilevamento marino/sotterraneo): Dare priorità ai prodotti classificati IP68 e verificare la profondità di immersione, la durata e l'adattabilità alla qualità dell'acqua specificate dal produttore. Concentrarsi sulla resistenza alla nebbia salina, alla corrosione dell'acqua di mare e alla compatibilità chimica invece che sulle classificazioni IP69K, che non sono progettate per ambienti immersi.
Scenari di pulizia con acqua calda ad alta pressione (automotive/macchine alimentari): Selezionare gruppi progettati e testati per soddisfare i requisiti di progetto IPX9K/IP69K applicabili. Per gli involucri delle apparecchiature elettriche dei veicoli stradali, la ISO 20653:2023 definisce condizioni di test standardizzate per la protezione contro getti d'acqua ad alta temperatura e alta pressione.
Scenari di esposizione esterna: Dare priorità ai cavi con eccellente resistenza all'invecchiamento UV, ampia tolleranza alla temperatura e resistenza all'abrasione meccanica per adattarsi all'esposizione esterna a lungo termine.

4.2 Parametri di prestazione elettrica

Abbinare le specifiche del cavo con precisione ai parametri operativi dell'apparecchiatura per evitare disallineamenti delle prestazioni elettriche e potenziali rischi per la sicurezza:

Tensione nominale e intervallo di carico di corrente continua
Requisiti della struttura di schermatura per scenari di trasmissione del segnale anti-interferenza
Specifiche della sezione trasversale del conduttore (AWG o mm²)

4.3 Selezione dei materiali e caratteristiche prestazionali

Materiale della guaina/isolamento	Vantaggi principali	Scenari applicabili
PVC	Conveniente, resistenza moderata alle intemperie e prestazioni impermeabili di base	Apparecchiature generiche per interni e comuni per esterni a basse esigenze
PE	Eccellente resistenza all'umidità e proprietà isolanti stabili	Cablaggio impermeabile ordinario e ambienti umidi a bassa temperatura
XLPE	Superiore resistenza alle alte temperature, prestazioni antinvecchiamento e stabilità elettrica	Fotovoltaico solare, energia eolica e apparecchiature industriali ad alta temperatura
TPU	Elevata flessibilità, eccezionale resistenza all'abrasione e alla lacerazione	Scenari di flessione dinamica, illuminazione LED esterna e apparecchiature da campo mobili
Silicone	Tolleranza ultra-ampia alle alte e basse temperature, flessibilità morbida e durevole	Apparecchiature mediche e di laboratorio qualificate, strumenti di test sul campo industriali

4.4 Standard, certificazione e conformità

È essenziale distinguere tra certificazione delle prestazioni del prodotto, conformità normativa e certificazione del sistema di gestione della qualità per evitare malintesi concettuali nell'approvvigionamento ingegneristico e nell'ispezione della qualità:

Certificazione di sicurezza del prodotto (UL): A seconda dello standard UL applicabile e della categoria di prodotto, la certificazione o il riconoscimento UL può coprire requisiti specificati di prestazioni elettriche, materiali, sicurezza antincendio e altri per i prodotti in cavo.
Conformità ambientale (RoHS): Limita le sostanze pericolose specificate nelle apparecchiature elettriche ed elettroniche e supporta la conformità ai requisiti applicabili di restrizione delle sostanze nei mercati pertinenti.
Conformità per l'accesso al mercato (CE): Ove richiesto dalla legislazione UE applicabile, la marcatura CE indica che il produttore dichiara la conformità ai requisiti UE pertinenti in materia di sicurezza, salute e ambiente. La procedura di valutazione della conformità applicabile dipende dalla categoria specifica del prodotto e dalla legislazione applicabile, e il coinvolgimento di un organismo notificato terzo non è universalmente obbligatorio.
Sistemi di gestione della qualità: ISO 9001 (controllo qualità della produzione generale), IATF 16949 (sistema qualità specializzato automotive), ISO 13485 (sistema specializzato per dispositivi medici). Questi certificano le capacità di produzione e gestione del produttore, piuttosto che le prestazioni dirette del prodotto cavo impermeabile.

5. Soluzioni personalizzate per gruppi cavo impermeabili

I cavi impermeabili standard e i gruppi finiti non possono adattarsi completamente agli ambienti industriali complessi e ai requisiti di progetti personalizzati. I produttori professionali di cavi forniscono servizi personalizzati completi che coprono la selezione di cavi e connettori, l'ottimizzazione strutturale, la lavorazione di precisione e la convalida delle prestazioni del prodotto finito.

I servizi personalizzati principali includono:

Design personalizzati di gruppi cavo e cablaggi progettati per soddisfare requisiti specificati IP67, IP68 o IPX9K/IP69K
Diametro del cavo regolabile, lunghezza del cavo specificata, specifiche del conduttore, materiali della guaina e stili strutturali
Sovrastampaggio di precisione, saldatura a ultrasuoni e ottimizzazione professionale della struttura di scarico della trazione
Test e convalida delle prestazioni elettriche, meccaniche e ambientali dell'intero processo
Produzione OEM/ODM per apparecchiature automobilistiche, industriali, a nuova energia, mediche e di comunicazione

Gruppi personalizzati correttamente progettati e completamente convalidati possono fornire prestazioni di protezione contro l'ingresso stabili e affidabili, corrispondendo alle strutture di assemblaggio dei clienti e ai ragionevoli requisiti di controllo dei costi.

6. Test di convalida di cavi e gruppi impermeabili

Un connettore o componente classificato IP non garantisce la protezione contro l'ingresso del gruppo cavo completo. I gruppi cavo impermeabili finiti devono essere sottoposti a un'adeguata convalida ingegneristica per verificare le loro prestazioni elettriche, meccaniche e ambientali in condizioni operative reali.

Voce di convalida	Scopo del test
Test di ingresso IP67/IP68/IPX9K (comunemente indicato come IP69K)	Verificare la protezione specificata contro polvere e/o ingresso d'acqua nelle condizioni di test standardizzate applicabili
Test di continuità elettrica	Confermare l'integrità del conduttore e della connessione senza circuiti aperti o rischi di cortocircuito
Test di resistenza di isolamento e Hi-Pot	Verificare le prestazioni di isolamento e la sicurezza di tenuta ad alta tensione per prevenire guasti elettrici
Test di trazione e flessione	Valutare la stabilità meccanica dei punti di crimpatura e delle strutture di tenuta sotto stress dinamico
Test di corrosione in nebbia salina	Convalidare la resistenza alla corrosione per ambienti marini, costieri e industriali ad alta salinità
Test di invecchiamento UV e termico	Valutare la durabilità ambientale esterna e le prestazioni antinvecchiamento a lungo termine

7. Domande frequenti

Q1: I cavi impermeabili possono essere utilizzati continuamente in acqua di mare?

Il funzionamento continuo in acqua di mare non può essere garantito solo dalla classificazione IP. IP68 riguarda l'immersione continua in condizioni specificate dal produttore o dallo standard di prodotto applicabile; non deve di per sé essere interpretato come certificazione per il servizio permanente in acqua di mare. I conduttori in rame stagnato migliorano la resistenza di base alla corrosione ma non possono resistere all'erosione a lungo termine dell'acqua di mare e alla corrosione galvanica. Per applicazioni permanenti in acqua di mare, questi fattori devono essere completamente verificati rispetto ai requisiti del progetto e alle condizioni operative specificate dal produttore.

Q2: Qual è la durata tipica dei cavi impermeabili?

Non esiste uno standard universale di durata fissa per i cavi impermeabili. La durata effettiva è determinata da molteplici variabili, tra cui la formulazione del materiale del cavo, la temperatura operativa, la durata dell'esposizione ai raggi UV, i cicli di flessione meccanica, il grado di corrosione chimica, le condizioni di immersione a lungo termine, la qualità dell'installazione e la stabilità del carico elettrico. I produttori valutano la durabilità del prodotto attraverso test di invecchiamento accelerato e simulazione ambientale per definire gli scenari di servizio applicabili.

Q3: I cavi impermeabili tollerano la flessione e lo stiramento?

I cavi impermeabili supportano la flessione flessibile entro il raggio di curvatura minimo specificato in fabbrica. Tuttavia, tiri frequenti, piegature eccessive o estrusione meccanica durante l'installazione possono danneggiare le strutture interne bloccanti dell'acqua o la guaina esterna e compromettere le prestazioni impermeabili. Un'installazione standardizzata e l'evitamento di sollecitazioni meccaniche persistenti sono essenziali per l'affidabilità a lungo termine.

Q4: Possiamo personalizzare le lunghezze dei cavi e i tipi di connettori?

Sì. Sono disponibili servizi di personalizzazione completi, che coprono il diametro del cavo, la lunghezza del cavo specificata, le specifiche del conduttore, i modelli di connettori corrispondenti, le forme di sovrastampaggio e la stampa del logo in superficie, per soddisfare i requisiti strutturali e prestazionali personalizzati di diversi progetti industriali e commerciali.

Q5: Quali precauzioni chiave per l'installazione si applicano?

Un prodotto classificato IP certificato in fabbrica non equivale all'affidabilità impermeabile sul sito. Un'installazione non standard può causare l'ingresso di acqua o umidità e portare a guasti elettrici. Adottare sempre connettori e terminali impermeabili abbinati, assicurarsi che le superfici di accoppiamento dei connettori siano pulite e prive di contaminazione e utilizzare solo lubrificanti approvati dal produttore ove specificato. Evitare sollecitazioni strutturali durante l'installazione, eseguire la verifica della protezione contro l'ingresso dopo l'installazione ove richiesto dalla specifica di progetto o dallo standard applicabile e prevenire l'esposizione prolungata a ambienti a temperatura estremamente elevata.

Conclusione e riferimenti standard

I cavi impermeabili e i gruppi cavo impermeabili personalizzati sono componenti protettivi fondamentali per la sicurezza delle connessioni elettriche in ambienti industriali ed esterni difficili. Con il rapido sviluppo di apparecchiature intelligenti per esterni, ingegneria marina, nuove energie e industrie manifatturiere intelligenti, i loro scenari applicativi continuano ad espandersi. Una ragionevole selezione dei materiali, un'accurata corrispondenza delle classificazioni IP, un'installazione standardizzata e una convalida completa delle prestazioni sono le garanzie fondamentali per il funzionamento stabile a lungo termine delle apparecchiature.

Standard industriali applicabili:

IEC 60529:1989+A1:1999+A2:2013 — Gradi di protezione forniti dagli involucri (Codice IP)
ISO 20653:2023 — Veicoli stradali — Gradi di protezione (codice IP) — Protezione delle apparecchiature elettriche contro corpi estranei, acqua e accesso (edizione pubblicata; revisione in corso)
