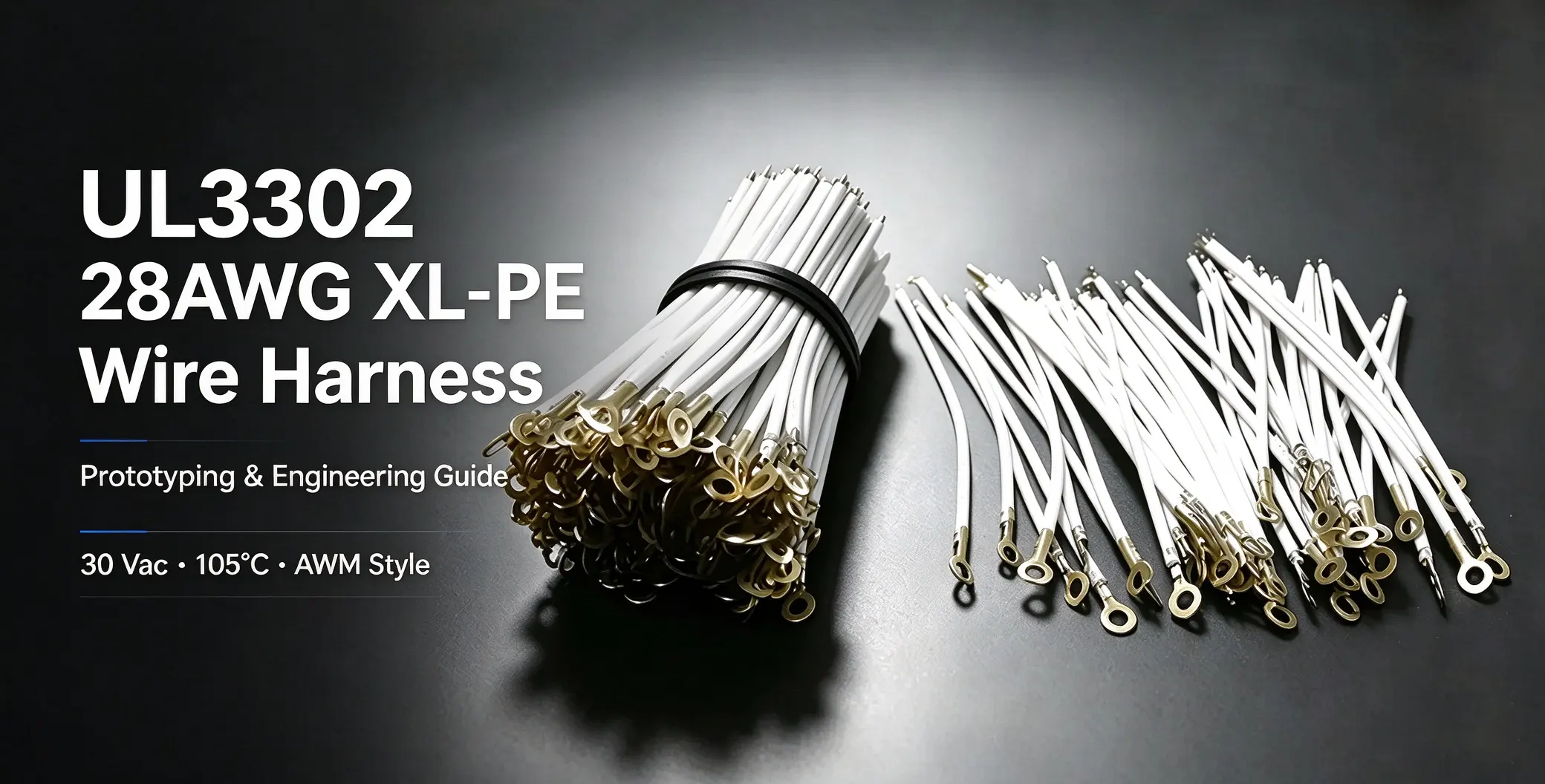

UL3302 XL-PE 精密ワイヤーハーネス試作：工場エンジニアリング完全ガイド

精密ワイヤーハーネスの設計において、適切な電線を選ぶことは最重要な決定事項の一つです。製品開発の現場ではコネクタにばかり注目が集まりがちですが、当社のエンジニアリング実績から、絶縁材の材質と電線の構造が長期的な電気的信頼性、機械的耐久性、製造の安定性に対して同等に大きな影響を与えることが分かっています。

小型コネクタを使用するコンパクトな電子機器では、熱安定性、可撓性、寸法安定性のバランスに優れるUL3302 28AWG XL-PE電線が広く採用されています。UL1007に代表される従来のPVC絶縁電線と比較すると、XL-PE絶縁は繰り返し屈曲が発生する用途、設置スペースが狭小な箇所、動作温度が高温となる環境により適しています。

本稿では試作開発・量産プロジェクトで得たエンジニアリング上の知見をまとめています。ハーネス設計時のUL3302電線の評価手法、UL1007との比較、内部検証試験の代表的な結果を解説するとともに、業界標準の手法に基づいた規格化された試作フローを記載します。

本資料に記載の製造手法は、電線構造に関するUL 758（家電配線材料：AWM）の要求事項、ケーブル・ワイヤーハーネス組立の作業基準であるIPC/WHMA-A-620を参照して作成されています。実際の材料仕様や検証要件は、顧客の適用先や製品設計によって変動する場合があります。

UL3302 XL-PE電線とは

UL3302はUL 758規格（家電配線材料 AWM）に認定された電線の型式です。絶縁材に架橋ポリエチレン（XL-PE：Cross-linked Polyethylene）を使用しており、ケーブルの配線経路をコンパクトにまとめる必要があり、かつ絶縁性能の安定性が求められる低電圧電子機器で汎用的に使用されます。

従来のPVC絶縁と異なり、XL-PEは架橋処理が施されているため、薄い絶縁肉厚を保ちながら耐熱性、機械的応力への耐性、環境劣化に対する耐性が向上しています。

代表的な適用分野

• 精密電子機器用ワイヤーハーネス
• 医療機器
• 産業制御システム
• 車載電子モジュール
• センサー用ケーブル
• バッテリーマネジメントシステム
• ロボティクス
• 通信機器

各種電線サイズの中でも、UL3302 XL-PE 28AWG電線は外径が小さいため、コンパクトな機器内部で効率的に配線を引き回せる上、電気特性を安定に維持できることから、小型信号用ハーネスに頻繁に使用されています。

UL3302 XL-PE 対 UL1007 PVC：エンジニアリング上の比較

試作開発で最も多い質問の一つが「UL1007でUL3302を代替できるか」という内容です。 答えはAWGサイズだけではなく、実際の使用環境に依存します。

両者はいずれもUL認定のAWM電線型式ですが、絶縁材が異なり、重視する性能項目も設計上分かれています。エンジニアによる評価では、絶縁特性、設置条件、想定耐用年数、環境要件を比較した上で適切な電線を選定します。

下記の表に両者の一般的なエンジニアリング上の相違点をまとめます。

項目	UL3302 XL-PE	UL1007 PVC
絶縁材	架橋ポリエチレン（XL-PE）	PVC
UL定格温度	標準的に105℃	型式により80～105℃
可撓性	非常に良好	良好
繰り返し屈曲耐性	高い	中程度
低温安定性	優れる	PVCの配合処方に依存
可塑剤の移行耐性	非常に良好	PVCコンパウンドの組成に依存
代表的用途	精密電子機器用ハーネス	一般的な内部配線

重要な点として、どちらの電線型式が普遍的に「優れている」ということはなく、それぞれの使用環境に合わせて設計されています。コストが最優先事項となる静的な内部配線の場合はUL1007が適切な選択肢となり得ます。長期的な機械的信頼性が必要なコンパクトな組立品に対しては、多くのエンジニアがXL-PE絶縁電線を推奨します。

精密ハーネス向けに当社エンジニアがUL3302を推奨する理由

試作開発・量産の実務経験から、電線の選定は製造の安定性と製品の信頼性に直接的な影響を与えます。

設計レビューの際、顧客はコネクタ選定に注目しがちで、同じAWGサイズの電線は同等の性能を発揮すると思い込むケースが多いです。実際には、導体サイズ単独よりも絶縁材の材質が長期的な信頼性に大きな影響を及ぼすケースが大半です。

HRS DF57Hシリーズなどの小型コネクタを使用する小型ハーネスにおいて、下記のいずれかの条件に該当する場合は、当社エンジニアチームは優先的にUL3302を評価します。

• コンパクトまたは密閉型の電子筐体を使用する
• 稼働中にケーブルが繰り返し可動する
• 高精度な金メッキ端子を使用する
• 動作温度が高温となる
• 製品ライフサイクル全体で高い信頼性が要求される

本推奨は理論的な仕様比較だけではなく、試作検証の結果と量産現場での観測事実に基づいています。最終的な材料選定は必ず顧客の電気的、機械的、環境的要件に沿って確定します。

UL3302 XL-PE 28AWG電線の主要仕様

UL3302型式で定められた各導体サイズの中で、設置スペースの制限と電気性能の安定性が両方重要となる小型信号用ハーネスには28AWGが汎用されています。

HRS DF57Hシリーズのようなコンパクトなコネクタシステムの場合、エンジニアは導体サイズだけでなく、絶縁肉厚、可撓性、皮むき加工の安定性、圧着との適合性も考慮に入れます。

UL3302 XL-PE 28AWG電線の標準仕様を下記に記載します。実際の数値は電線メーカーや顧客の個別仕様により若干変動します。

仕様項目	標準値
電線型式	UL3302
導体サイズ	28 AWG
絶縁材	架橋ポリエチレン（XL-PE）
定格電圧	30 V
定格温度	標準的に105℃
導体種別	裸銅または錫メッキ銅
標準外径	約 Ø0.90 mm
代表的用途	精密電子機器 信号用ハーネス

当社のDF57H試作プロジェクトで採用したUL3302 28AWG電線は、配線の引き回し自由度と端子圧着性能の適切な均衡を実現し、組立工程全体を通じて寸法安定性を維持しました。

試作開発における内部検証結果

下記の観測データは、ワイヤーハーネス開発時に実施した社内試作検証プロジェクトに基づいています。これらの事例は実際の製造現場で生じるエンジニアリング上の留意点を説明するためのものであり、すべてのPVC・XL-PE電線に対する普遍的な性能結果と解釈してはなりません。

材料の性能は電線製造メーカー、絶縁材の配合処方、使用環境、製品設計によって変化する可能性があります。

検証事例1：繰り返し屈曲試験

ある試作プロジェクトでは、コンパクトな電子モジュールに搭載されたハーネスが定常稼働時に常時可動する仕様でした。 機械的な耐久性を評価するため、社内検証の一環として繰り返し屈曲試験を実施しました。

試験中、PVC絶縁の試作品は長時間の屈曲サイクル後に絶縁材に目視可能な亀裂が発生し、最終的に間欠的な電気的不安定化を引き起こしました。 UL3302 XL-PE電線に置き換えて試作品を再作成したところ、同一の社内検証条件下で同等の絶縁損傷は観測されませんでした。

破壊に至る正確な屈曲サイクル数は用途や試験手法に依存しますが、本評価よりXL-PE絶縁が可動部ハーネスの設置において耐久性を向上させることが確認できました。

検証事例2：高温高湿環境での保管試験

別のエンジニア評価では、環境曝露後のコネクタ信頼性を検証しました。 社内検証プログラムの一環として、試作ハーネスを温度60℃・高湿度の制御環境下で保管しました。

環境コンディショニング後、一部のPVC絶縁サンプルではコネクタ接触面の接触抵抗が上昇する現象が確認されました。 エンジニア分析の結果、この現象は当該試作構成で使用した絶縁材に起因する可能性が示唆されました。

UL3302 XL-PE電線で製作した同等の組立品は、同一の検証期間を通じて電気測定値が安定した状態を保ちました。 これらの観測結果より、過酷な環境下でコネクタの長期安定性が必要な用途にXL-PE絶縁を推奨する方針を定めました。

検証事例3：密閉型高温機器向け検証

3番目の検証プロジェクトは、通気量の少ない密閉型電子組立品を対象としたものです。 連続的な動作温度下において、長期機能試験を実施し絶縁材の安定性を評価しました。

初期のPVC絶縁電線を使用した試作品では、隣接する電線が強く束ねられた一部の配線経路で絶縁材の局所的な軟化が観測されました。 電線をUL3302 XL-PE絶縁品に交換した改訂版試作品は、同じ検証プログラムを問題なく通過し、同様の異常は確認されませんでした。

製品ごとに動作環境は異なりますが、本評価により最終製品の熱特性に適合した絶縁材を選定する重要性が明らかとなりました。

エンジニアリング上の得られた知見

試作検証の目的は、一方の電線型式が普遍的に優位であることを証明することではありません。 その本来の目的は、選定した材料が製品の実際の動作要件を満たしているかを確認することです。

複数の試作プロジェクトを通じ、当社エンジニアチームは適切な電線選定には複数の要素を総合的に評価する必要があるとの結論に至りました。

• 動作温度
• 設置スペース
• 想定耐用年数
• 機械的な可動の有無
• コネクタの型式
• 組立プロセスの安定性
• 環境からの曝露要因

導体サイズや材料コストのみを根拠に電線を選定すると、後段の検証フェーズで設計の再修正が必要となるリスクが高まります。

社内検証が必要な理由

UL 758のような業界規格は電線の構造と電気定格を定義し、IPC/WHMA-A-620はケーブル・ワイヤーハーネス組立の作業基準を定めています。 しかし規格だけでは、個々の製品に対し特定の電線が適合するかどうかを判断することはできません。

社内検証は、顧客の実使用環境において選定材料が仕様通りの性能を発揮するかを確認する役割を担い、このギャップを埋めます。 このため、新しい電線材料、コネクタ、組立構成を導入する際は、量産開始前に必ず試作検証を工程に組み込んでいます。

理論的な仕様書の数値だけに依存するのではなく、試作試験により開発サイクルの早期段階で潜在的な不具合を抽出でき、量産開始後のエンジニア修正工数を削減できます。

エンジニア留意事項

試作業務を通じて繰り返し確認された事実として、電線の絶縁材が長期信頼性に与える影響は多くのエンジニアが当初想定している水準を上回るケースが多いです。

複数のプロジェクトで、コネクタの性能は検証期間中安定していたにもかかわらず、絶縁材の特性変化がハーネス全体の信頼性を左右する主要因となる事例が発生しました。

この理由から、当社では電線とコネクタを個別に選定するのではなく、一つの統合システムとして評価する方針を採用しています。

工場における標準化された試作フロー

適切な電線の選定は、信頼性の高いワイヤーハーネスを製造するための最初のステップに過ぎません。高品質な材料を使用したとしても、加工工程のばらつきは電気的・機械的な不良の原因となり得ます。

このため、当社のエンジニア工程ではすべての試作ハーネスが顧客承認前に標準化された製造フローを経る仕組みとなっています。目的は製品設計の検証だけでなく、提案する製造プロセスが量産時に安定的に再現可能かを評価することです。

顧客ごとの要求事項は個別に異なりますが、精密ワイヤーハーネスの試作に用いる一般的なプロセスを下記に記載します。

ステップ1：エンジニア図面レビューおよび材料検証

製造着手前に、エンジニアが顧客の図面、部品表（BOM）、技術仕様書をレビューし、すべての部品が使用目的に適合しているかを確認します。

主な検証項目：

• 電線型式および導体サイズ
• 電線のUL認証書
• コネクタ・端子の仕様
• RoHSまたはREACH適合性（必要に応じて）
• ケーブル長さの公差
• 皮むき長さ
• 圧着の要求事項
• 顧客独自の作業基準

製造開始前に材料のトレーサビリティを確立し、製造プロセス全体で各部品の追跡が可能な状態を整備します。

ステップ2：電線の精密切断・皮むき加工

安定した圧着品質を得るためには、電線の前加工（切断・皮むき）の精度が不可欠です。

本資料で記載するDF57H試作品の図面仕様は下記の通りです。

パラメータ	仕様値
電線長さ	31 ± 3 mm
皮むき長さ	1 ± 0.5 mm

安定性向上のため、実行可能な場合は自動電線加工装置を使用します。

皮むき作業時は導体素線の損傷やXL-PE絶縁面への傷が発生しないよう細心の注意を払います。

架橋ポリエチレンは実使用時に優れた機械特性を示しますが、不適切な皮むき方法では絶縁の健全性が損なわれる可能性があるため、端子圧着の前に皮むき品質を検査します。

ステップ3：端子の精密圧着加工

端子の圧着工程はワイヤーハーネス製造における最も重要な工程の一つです。

作業者の経験だけに依存するのではなく、IPC/WHMA-A-620の作業ガイドラインに基づいた客観的な検査基準で圧着品質を確認します。

一般的な検査項目：

• 圧着高さ
• 圧着幅
• 入口ラッパ形状（ベルマウス）の形成状態
• 絶縁部サポートの状態
• 電線の位置決め
• 導体素線の広がり状態
• 端子の変形状態

本試作プロジェクトでは、選定した電線と端子の組み合わせに対する社内エンジニア基準に従い、圧着済み端子に対して1.10 kgf以上の引張力による検証試験を実施しました。

必要に応じて初回品検査（FAI）時に破壊的な断面解析を実施し、導体の適切な圧縮状態と端子の正常な変形を確認します。

ステップ4：コネクタハウジングへの端子組込

圧着検証完了後、端子をコネクタハウジングに挿入します。

単純な作業に見えますが、端子の挿入ミスは試作品不良の最も多い原因の一つとなっています。

エンジニア検査員は下記項目を確認します。

• 正しいキャビティへの割り当て
• 端子のロック状態
• 端子の向き
• ハウジングの健全性
• コネクタの外観

HRS DF57Hシリーズのような小型コネクタを使用する際は、挿入力と端子の保持力を厳密に監視し、組立不良のリスクを低減します。

ステップ5：全数電気試験

試作品を出荷・提出する前に、すべてのハーネスに電気検査を実施します。

一部の量産工程で採用されている抜取り検査とは異なり、試作検証では原則全数で電気試験を実施します。

代表的な検査項目：

• 断線検出
• 短絡検出
• 配線ミスの確認
• ピン配列の確認
• 導通試験

顧客の要求に応じ、絶縁抵抗試験や絶縁耐力試験といった追加の電気測定を実施する場合もあります。

目的は、環境検証フェーズに進む前に、組立済みハーネスが仕様通りに動作することを確定させることです。

ステップ6：最終検査と試作品リリース

最終検査では寸法測定と目視評価を併用します。

検査対象項目は概ね以下の通り：ハーネス全体の長さ、コネクタの向き、電線の配線経路、外観、ラベルの適合性、梱包要件。

すべての検査記録がレビュー・承認された後に限り、試作品を顧客評価用にリリースします。

このタイミングで製造ドキュメントを更新し、試作フェーズで判明したエンジニア上の改善点を量産前に反映できるようにします。

量産エンジニアがすべての試作品を規格化する理由

量産現場で繰り返し得られた教訓として、優れた試作品も製造プロセスが安定的に再現できて初めて価値を持ちます。

このため、当社エンジニアチームは試作開発を「製品の検証プロセス」かつ「製造プロセスの検証プロセス」の両方として位置づけています。

単に「試作品が動作するか」だけではなく、下記事項を評価しています。

• プロセスを安定的に再現可能か
• 寸法公差を維持できるか
• ロット間で圧着品質が安定するか
• 検査手法が量産現場で実用的か
• 選定材料が製造工程に十分な安定性をもたらすか

試作段階でこれらの課題を解消することでプロセスのばらつきを抑え、大量生産時の予期せぬ品質トラブルを最小限に抑えられます。

試作から量産までの品質管理

顧客承認後、検証完了した試作品が量産の基準サンプルとなります。 安定性を維持するため、製造プロセス全体に品質管理体制を導入しています。

製造工程	標準的な品質管理業務
IQC（受入れ品質管理）	UL認定電線、コネクタ仕様、材料トレーサビリティ、サプライヤー資料の検証
IPQC（工程内品質管理）	定時的に皮むき品質、圧着寸法、引張強度、組立作業状況を検査
FQC（最終品質管理）	梱包前に寸法検査、目視検査、電気試験を実施
OQC（出荷品質管理）	抜取り検査、梱包確認、必要に応じて追加の信頼性評価を実施

信頼性要求の高いプロジェクトについては、顧客仕様に基づき出荷前に温度サイクル試験、湿中曝露試験、屈曲試験などの環境検証を追加する場合があります。

量産現場での実務知見

製造現場の経験上、製造プロセスの初期工程で生じたわずかなばらつきが、最終組立後に大幅な不具合へと発展する事例が少なくありません。

例えば皮むき長さの微小なズレは圧着時には目立たないものの、引張強度の性能、端子の位置決め精度、長期的な電気安定性に悪影響を及ぼします。

この理由から当社エンジニアは最終検査に頼って不良を拾うのではなく、各工程でプロセスの安定性を徹底する方針を取っています。

この製造思想はIPC/WHMA-A-620が提唱する予防的品質管理の考え方に一致しており、組立後に不良を修正するよりもプロセス自体を管理する方が効果的であるという考えに基づいています。

回避すべき一般的なエンジニア上のミス

試作検証の結果から、ワイヤーハーネスの不良が単一の部品に起因するケースは稀で、材料選定、製造プロセス、使用環境の相互作用によって発生するケースが大半であることが分かっています。

当社のエンジニア観測に基づき、精密ハーネス開発で頻出する問題点を下記に記載します。

同じAWGサイズ＝同等性能と誤認すること

導体サイズが同一でも絶縁材が異なれば電線の特性は大きく変化します。 UL3302とUL1007は双方28AWGのラインナップが存在しますが、設計上の使用環境が異なります。電線選定には導体サイズだけでなく、温度、可撓性、設置スペース、長期信頼性を総合的に考慮しなければなりません。

材料コストのみで電線を選定すること

材料費を抑えることで試作コストは削減できますが、選んだ電線が製品の環境的・機械的要件を満たしていない場合、設計修正の工数が大幅に増加します。

エンジニア評価の際は、検証費用、保守費用、現場での修理対応費用を含めたライフサイクル全体のコストで比較する方が、材料単価だけの比較より意味があります。

XL-PE絶縁を皮むき時に損傷させること

架橋ポリエチレンは機械・熱特性に優れますが、不適切な皮むき手法では絶縁層が破損します。 適切に調整された皮むき装置を使用し、圧着前に皮むき品質を確認することで組立品質の安定を保てます。

引張強度検証を省略すること

長さの短いハーネスは「機械的に安定している」と安易に判断されがちです。 しかし特に小型端子を使用する場合は、圧着品質と導体の保持力を確認するため、引張試験は重要な検証手法となります。

コネクタと電線の適合性を軽視すること

ハーネスが安定して動作するには単一の部品の性能ではなく、組立全体の適合性が不可欠です。 電線選定時にはコネクタの寸法、端子の形状、絶縁外径、実際の使用環境も評価項目に加える必要があります。

エンジニア推奨事項

すべての用途に固有の要件が存在しますが、材料選定の際に当社エンジニアチームは概ね下記の質問事項を検討しています。

• ハーネスに繰り返しの可動が発生するか
• 設置スペースに制限があるか
• 製品が高温環境で動作するか
• 小型金メッキ端子を使用するか
• 初期材料コストの削減よりも長期信頼性が優先されるか

上記の複数の条件に該当する場合、設計プロセス内でXL-PE絶縁電線を評価対象に加えます。 最終的な材料確定は必ず試作試験で検証し、顧客仕様に沿って確定します。

よくある質問

UL3302 XL-PE電線の用途は？

UL3302 XL-PE電線は、コンパクトなケーブル配線、安定した電気性能、耐熱・耐機械応力が必要な低電圧電子機器に汎用されます。

代表的な用途：精密ワイヤーハーネス、医療機器、産業自動化機器、通信システム、車載電子モジュール、センサー組立品。

UL3302でUL1007を代替可能か？

すべての用途で代替できるわけではありません。

双方ともUL認定AWM電線型式ですが、絶縁材が異なり、設計上の動作条件が分かれています。

適切な選択は環境要件、設置条件、製品の信頼性目標に依存します。

小型ハーネスにXL-PEが好まれる理由は？

従来のPVC絶縁と比較し、XL-PEは熱安定性が向上し、繰り返し屈曲耐性に優れ、絶縁肉厚を薄く設計可能です。 これらの特長により、配線スペースの制限されたコンパクト電子組立品に適しています。

28AWGは電力伝送に適しているか？

大半のケースで28AWGは信号伝送や低電流電子回路向けに選定され、大電力用途には使用されません。

電流許容値は必ず個別の設計要件、導体材質、設置条件、適用される安全規格に基づいて評価する必要があります。

UL3302を使用すれば必ず信頼性が高まるのか？

UL3302はUL 758規格上の電線型式を定義したものに過ぎず、ハーネス全体の信頼性は複数の要因に左右されます。

電線の選定、コネクタとの適合性、圧着品質、組立作業の水準、使用環境、製品設計がすべて長期性能に関与します。 このため試作検証はエンジニア開発において不可欠な工程です。

試作製造時に参照する規格は？

顧客要件に応じ、複数の業界規格を参照して試作開発を実施します。

本稿の事例で使用した評価の参照規格は下記の通りです。

• UL 758：家電配線材料（AWM）
• IPC/WHMA-A-620：ケーブル・ワイヤーハーネス組立の要求事項および合格基準
• RoHS材料適合要求（必要に応じ）

実際の検査手法や合格判定基準は顧客仕様・業界要件によって変更される場合があります。

まとめ

適切な電線選定とは、導体サイズや材料単価の単純比較だけではありません。

精密電子組立品において、絶縁材の材質、製造の安定性、コネクタとの適合性、環境に対する性能が製品の長期信頼性を左右します。

本ガイド全体で解説した通り、UL3302 XL-PE電線はコンパクトな配線経路、高温下での安定動作、繰り返し機械的変形への耐性が求められる用途で広く使用されています。ただし、万能な電線型式は存在せず、用途ごとに最適解は異なります。

当社のエンジニア実績から、材料選定に規格化された製造プロセス、客観的な品質検証、用途別の試作検証を組み合わせた際に最も安定した信頼性が得られます。

カタログ仕様の数値だけに依存せず、実際の稼働環境下でハーネス全体を検証することで、開発初期段階で潜在的なリスクを抽出でき、量産への移行がスムーズになります。
