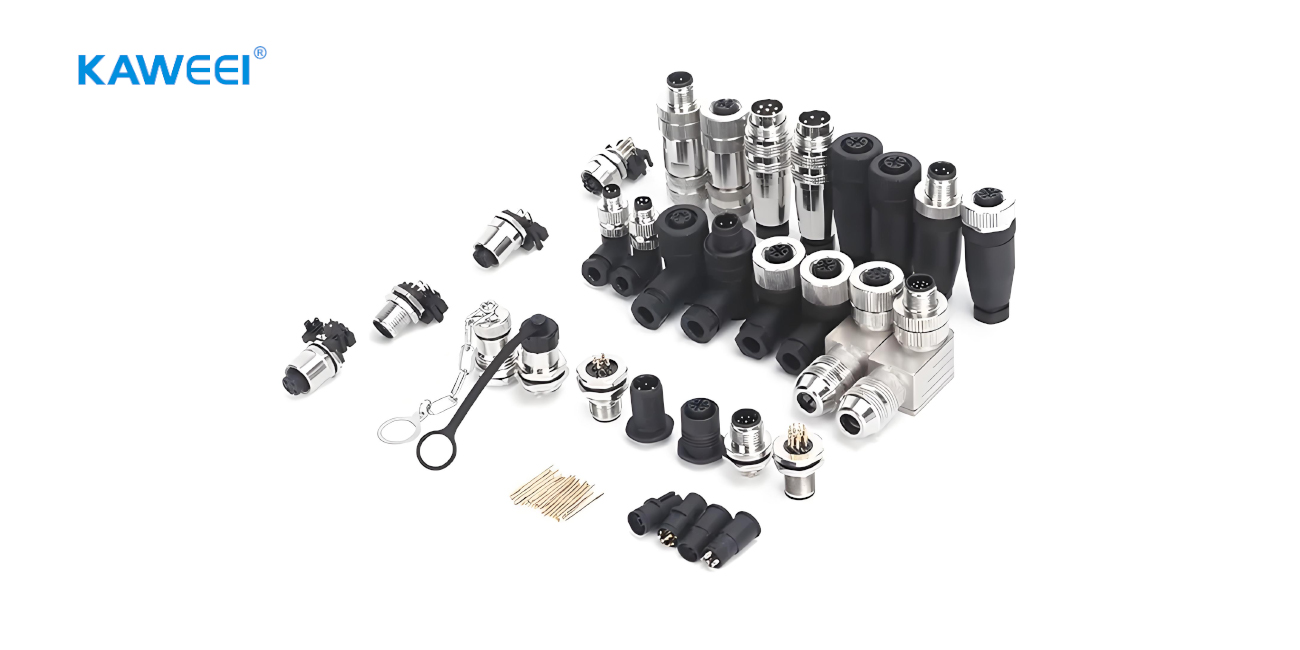

M 8 / M 12 / M 16 / M 23 커넥터의 종합 분석
산업 자동화, 센서, 로봇 공학, 철도 운송 및 신 에너지와 같은 분야에서 커넥터 성능은 종종 장비의 안정성과 안전을 결정합니다.산업 환경에서 일반적인 원형 커넥터로서 M 8 / M 12 / M 16 / M 23 커넥터는 표준화 된 설계, 방수 성능 및 광범위한 적응성 덕분에 지능형 제조 및 고급 장비의 핵심 구성 요소가되었습니다.이 문서에서는 이러한 커넥터의 특성, 응용 프로그램 및 선택 방법에 대해 자세히 설명하며, 사용자 정의에 대한 실제 경험을 바탕으로 방수 배선 하네스엔지니어와 기업을 위한 참고를 제공합니다.
M 8 / M 12 / M 16 / M 23 커넥터는 무엇입니까?
M 시리즈 커넥터는 스레드 사양으로 차별화되어 다양한 지름 및 인터페이스 요구 사항에 적응합니다.다음은 비교 표입니다. The following is a comparison table:
| 커넥터 유형 | 스레드 사양 | 일반 바늘 위치 | 기능 | 일반 응용 프로그램 |
| M 8 연결기 | M 8 × 1 | 3 ~ 6 바늘 | 공간에 제한된 경우에도 적합한 소형 소형 | 센서, 산업용 컨트롤 보드 |
| M 12 커넥터 | M 12 × 1 | 3 ~ 12 바늘 | 업계에서 가장 널리 사용되는 표준화된 인터페이스 | 산업 자동화, 로봇 공학, 이더넷 |
| M 16 커넥터 | M 16 × 1 | 2 ~ 19 바늘 | 더 많은 핀, 전력 / 신호 하이브리드 전송 | 통신, 의료 및 기계 장비 |
| M 23 연결기 | M 23 × 1 | 6 ~ 19 바늘 | 고전류 및 고전압에 적합합니다. | 모터, 서보 드라이브, 철도 운송 |
M 8 / M 12 / M 16 / M 23 커넥터의 방수 특성
대부분의 커넥터는 IEC 60529 보호 수준에 대한 표준입니다.일반적인 등급은 다음과 같습니다.
IP 65: 먼지 침입 및 물 분출으로부터 보호합니다.
IP 67: 최대 1 미터까지 30 분 동안 물에 잠길 수 있어 장치 작동을 보장합니다.
IP 68: 장기 침수로부터 보호, 수중 장비에 적합합니다.
IP 69 K: 고압, 고온 세척을 견딜 수 있으며, 식품 가공 및 차량 세척 환경에 적합합니다.
M 12 및 M 23 커넥터는 일반적으로 IP 67 및 IP 69 K 등급을 갖추고 있어 가혹한 산업 환경에서 안정적인 작동을 보장합니다.
이 커넥터는 어떤 용도로 사용됩니까?
M 8 커넥터: 센서, 액추에이터, 테스트 장비 및 경량 자동화 장비.
M 12 커넥터: 산업용 자동화, 네트워크 통신 (PROFINET, EtherCAT), 로봇 공학 및 철도 운송.
M 16 커넥터: 의료 장비, 자동화 생산 라인 및 계기.
M 23 커넥터: 서보 모터 드라이브, 에너지 시스템, 철도 및 중기계.
올바른 커넥터를 선택하는 방법은 무엇입니까?
올바른 M 시리즈 커넥터를 선택할 때는 다음 사항을 고려하십시오.
- 전류 및 전압 요구 사항 (예: M 23 은 높은 전류 응용에 적합합니다.)
- 핀 위치 수 (신호 및 전력 분배가 다릅니다).
- 방수 등급 (실내 / 실외, 건조 / 젖은 / 수중 환경).
- 기계적 강도 및 진동 저항성 (동용 기계와 고정 설치)
- 산업 표준 (철도) EN 50155산업용 IEC 표준)
M 시리즈의 방수 배선 하네스를 어떻게 맞춤화합니까?
복잡한 산업 애플리케이션에서 단일 표준 커넥터는 종종 다양한 요구 사항을 충족시키지 못합니다.따라서 전문적인 맞춤형 배선 하네스 제조업체를 선택하는 것이 중요합니다.예를 들어, 카웨이 (Kaweei) (Qiwei Electronics) 는 M 8 / M 12 / M 16 / M 23 방수 배선 하네스를 사용자 정의하는 데 수년간의 경험을 가지고 있습니다. Kaweei 는 이러한 솔루션을 방수 사출 성형, 인장 강화 및 차폐 처리와 같은 기능을 포함하여 특정 고객의 요구에 맞게 조정할 수 있습니다.이 솔루션은 또한 UL / IEC 인증을 받았습니다.이러한 맞춤형 방수 배선 하네스는 현재 신 에너지 차량, 로봇 공학, 의료 장비 및 기타 분야에서 널리 사용됩니다.
M 8 / M 12 / M 16 / M 23 커넥터 사용에 대한 주의사항
M 8 / M 12 / M 16 / M 23 시리즈 커넥터를 사용할 때는 안정적인 작동과 안전한 사용을 보장하기 위해 다음과 같은 주의사항에 주의해야 합니다.
첫째, 낮은 접촉 및 보호 실패와 같은 잠재적 인 안전 위험을 초래할 수있는 저품질의 제품을 피하기 위해 자격을 갖춘 제조업체를 선택해야합니다; 둘째, 과부하를 피하고 매개 변수 불일치로 인한 구성 요소 손상을 방지하기 위해 실제 요구에 따라 호환되는 전류 및 전압 매개 변수를 갖춘 모델을 선택해야합니다; 설치 및 사용 중에 커넥터 스레드를 올바르게 조임으로써 후속 장비 진동으로 인한 느슨한 연결을 방지해야 합니다.동시에, 당신은 정기적으로 방수 밀봉 링의 상태를 확인하고 적시에 노화 된 부품을 교체하여 밀봉 실패로 보호 성능에 영향을 미치지 않도록해야합니다; 또한, 당신은 또한 커넥터의 정격 플러그 - 인 수명을 따라 접촉 표면의 마모를 피하고 접촉이 좋지 않은 등의 문제를 일으키기 위해 사용하지 않도록해야합니다.
FAQ: 자주 묻는 질문
Q 1: M 8 과 M 12 커넥터는 교환 가능합니까?
A: 아니요, 지름과 핀 위치가 다르므로 해당 커넥터 모델이 필요합니다.
Q 2 : M 23 커넥터는 고속 데이터 전송에 적합합니까?
A: 예, 하지만 그것의 주요 장점은 높은 전류 전송에 있습니다.이더넷 통신을 위해 M 12 X - code 커넥터를 사용하는 것이 좋습니다.
Q 3 : 제품이 방수 요구 사항을 충족하는지 어떻게 확인할 수 있습니까?
A: 제품의 IP 등급을 확인합니다. IP 67 / IP 69 K(a) 에 따라 준수되는 것을 확인하고 IEC 60529 표준.
Q 4: 전원 및 신호 신호가 동일한 커넥터에서 혼합 될 수 있습니까?
A: 예, 그러나 핀 위치가 더 많은 M 16 또는 M 23 커넥터를 선택하고 핀을 적절하게 배포해야 합니다.
요약
M 8 / M 12 / M 16 / M 23 커넥터는 산업 및 지능형 분야에서 대체할 수 없는 역할을 합니다.그들은 안정적인 전기 연결을 제공 할뿐만 아니라 높은 수준의 방수로 가혹한 환경을 견딜 수 있습니다.올바른 커넥터를 선택하면 Kaweei 의 전문 케이블 하네스 맞춤형 서비스와 결합하여 장비의 신뢰성과 서비스 수명을 크게 향상시킬 수 있습니다.산업 4. 0 및 신에너지 차량의 발전으로 이러한 M 시리즈 커넥터의 응용은 더욱 광범위하게 될 것입니다.
