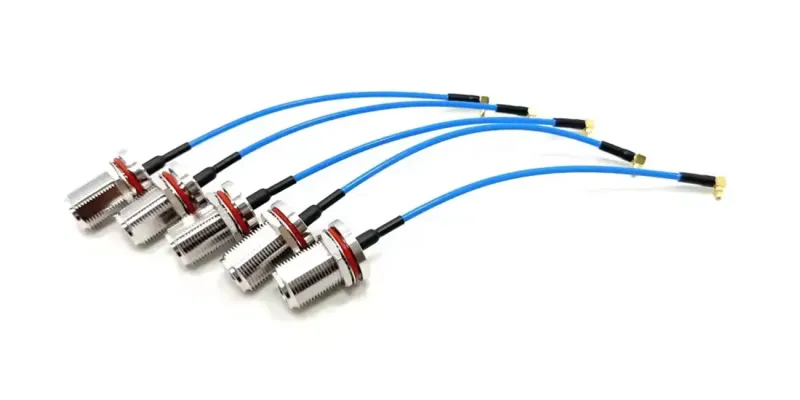

RG402 동축 케이블 저손실 선택 및 설치 가이드

무선 주파수(RF) 및 마이크로파 시스템에서 케이블은 단순히 "전송선"이 아니라 신호 무결성과 시스템 안정성을 결정짓는 핵심 구성 요소입니다. RG402 동축 케이블은 뛰어난 고주파 성능과 구조적 안정성 덕분에 통신, 시험 장비, 군사 전자 장비 및 산업 제어 분야에서 널리 사용됩니다. 본 글에서는 엔지니어와 구매 담당자가 RG402 케이블에 대한 포괄적인 이해를 얻을 수 있도록 구조 원리, 기술 매개변수, 적용 시나리오, 선정 권장 사항 및 일반적인 문제점 등을 체계적으로 분석합니다.

I. RG402 동축 케이블이란 무엇입니까?

RG402는 다음과 같은 특징을 가진 반경질 무선 주파수 동축 케이블입니다.

• 특성 임피던스 50Ω
• 은도금 구리 도체
• PTFE(폴리테트라플루오로에틸렌) 유전체
• 이음매 없는 구리 외피 도체
• 고주파 신호 전송 지원(최대 18GHz 이상)

이 제품은 미국 군사 표준 MIL-C-17을 준수하며 군사 및 항공우주 시스템에서 널리 사용됩니다.

II. RG402의 구조 분석

III. RG402의 주요 기술 사양

• 정전 용량: 95.1pF/m
• 임피던스: 50Ω (±2Ω)
• 1GHz 감쇠: 11.1dB/100ft (약 36.4dB/100m)
• 정격 전압: 5.0kVrms
• 최대 출력(1GHz): 450W
• 외경: 0.141인치 (약 3.58mm)
• 주파수 범위: DC – 18GHz
• 전압 정재파비(VSWR): ≤ 1.3
• 동작 온도: -55℃ ~ +200℃
• 차폐 효과: >100dB

IV. RG402의 성능상의 이점

RG402는 고주파 애플리케이션에 특화된 반경질 동축 케이블로, 네 가지 핵심 장점 덕분에 전문 장비에 최적의 선택입니다. 도금 도체와 PTFE 유전체를 사용하여 마이크로파 대역에서 신호 손실을 최소화하고 고정밀 전송에 필요한 성능을 제공합니다. 구리 외피 도체 구조는 전자기 간섭(EMI/RFI)을 효과적으로 차단하여 신호 왜곡을 방지합니다. 급격한 온도 변화가 있는 열악한 환경에서도 안정적인 성능을 유지하며 환경 변화에 영향을 받지 않습니다. 또한, 구부리고 고정할 수 있는 유연성을 제공하여 서버 랙과 같은 협소한 공간에 특히 적합합니다. 이러한 실용적인 특성 덕분에 RG402는 마이크로파 통신 시스템, RF 테스트 장비, 위성 통신 시스템, 레이더 시스템 및 고정밀 실험실 기기 등 전문 애플리케이션의 고신호 전송 요구 사항에 완벽하게 부합하는 다양한 분야에서 널리 사용되고 있습니다.

V. RG402 동축 케이블의 표준 설치 단계:

피복 제거: 특수 공구를 사용하여 지정된 치수까지 전선의 피복을 벗기되, 내부 도체와 절연체가 손상되지 않도록 주의하십시오.

납땜: 냉납을 방지하기 위해 내부 도체에는 125℃ 이상의, 외부 도체에는 150℃ 이상의 녹는점을 가진 납을 사용하십시오.

고정: 케이블이 당겨지거나 꼬이지 않도록 굽힘 반경을 12.5mm 이상으로 하십시오.

테스트: 설치 후 VSWR(1.3 이하 권장) 및 절연 저항을 테스트하십시오.

VI. RG402 동축 케이블 적용 사례 연구

77 GHz FMCW 밀리미터파 레이더 연구·개발 및 제조를 전문으로 하는 차량용 레이더 제조업체는 생산 라인 테스트에서 오랫동안 성능 병목 현상에 직면해 왔습니다. 기존에 사용하던 일반 RF 케이블에는 두 가지 주요 문제가 있었습니다. 첫째, 미터당 최대 2.1 dB의 신호 감쇠가 발생하여 레이더 거리 측정 오차가 최대 15 cm에 달해 제품 정확도를 심각하게 저해했습니다. 둘째, 안정성이 부족하여 단 세 번의 플러그 앤 플레이 주기 후에도 눈에 띄는 신호 드리프트가 발생하여 잦은 재보정 작업이 필요했고, 각 보정 작업에 최대 42분이 소요되어 전체 생산 라인 효율을 크게 떨어뜨렸습니다.

RG402 케이블로 교체한 후:

• 감쇠율이 0.7 dB/미터로 감소했고, 거리 측정오차가 5 cm 이내로 줄어들었습니다.
• 500회 삽입 및 제거 후 VSWR ±0.1 dB, 1 dB 이하로, 생산 라인에서의 반복 테스트 요구 사항을 충족했습니다.
• 교정 시간은 42분에서 28분으로 단축되었고, 생산 효율은 33% 향상되었습니다.

다음 세 가지 핵심 매개변수를 기억하십시오. 임피던스 50Ω, 상한 주파수 34 GHz, 최소 굽힘 반경 12.5 mm. 이 조건들은 대부분의 고주파 전송 시나리오의 요구 사항을 충족합니다.

VII. 설치 및 사용 시 주의사항

• 반복적으로 구부리지 마십시오(미세 균열이 발생할 수 있습니다).
• 굽힘 반경은 일반적으로 외경의 5배 이상이어야 합니다.
• 용접 온도 제어를 하십시오.
• 외부에서 당기는 힘을 피하십시오.

유지 관리 요령: 접합부의 접촉 상태를 정기적으로 점검하십시오. 습한 환경에서는 습기 침투를 방지하기 위해 방습 밀봉이 필요합니다.

VIII. RG402 자주 묻는 질문(FAQ)

Q1: RG402는 5G 통신에 사용할 수 있습니까?

네. RG402 케이블은 주파수 범위가 케이블 정격 주파수(예: 6 GHz 이하) 이내라면 완벽하게 적합합니다.

Q2: RG402와 일반 편조 동축 케이블의 차이점은 무엇입니까?

RG402는 반경질 구조를 가지고 있어 차폐 성능이 우수하고 손실이 적지만, 편조 구조에 비해 유연성이 떨어집니다.

Q3: RG402의 최대 길이는 얼마입니까?

이론적으로는 상당히 긴 거리도 가능하지만, 고주파 응용 분야에서는 손실을 줄이기 위해 일반적으로 단거리(<1미터) 사용이 권장됩니다.

Q 4: 야외에서 사용할 수 있나요?

네, 하지만 보호 케이스를 추가하거나 방수 부품을 사용하는 것이 좋습니다.

Q5: RG402는 군사 표준을 충족합니까?

이 제품은 MIL-C-17 규격을 충족합니다.
