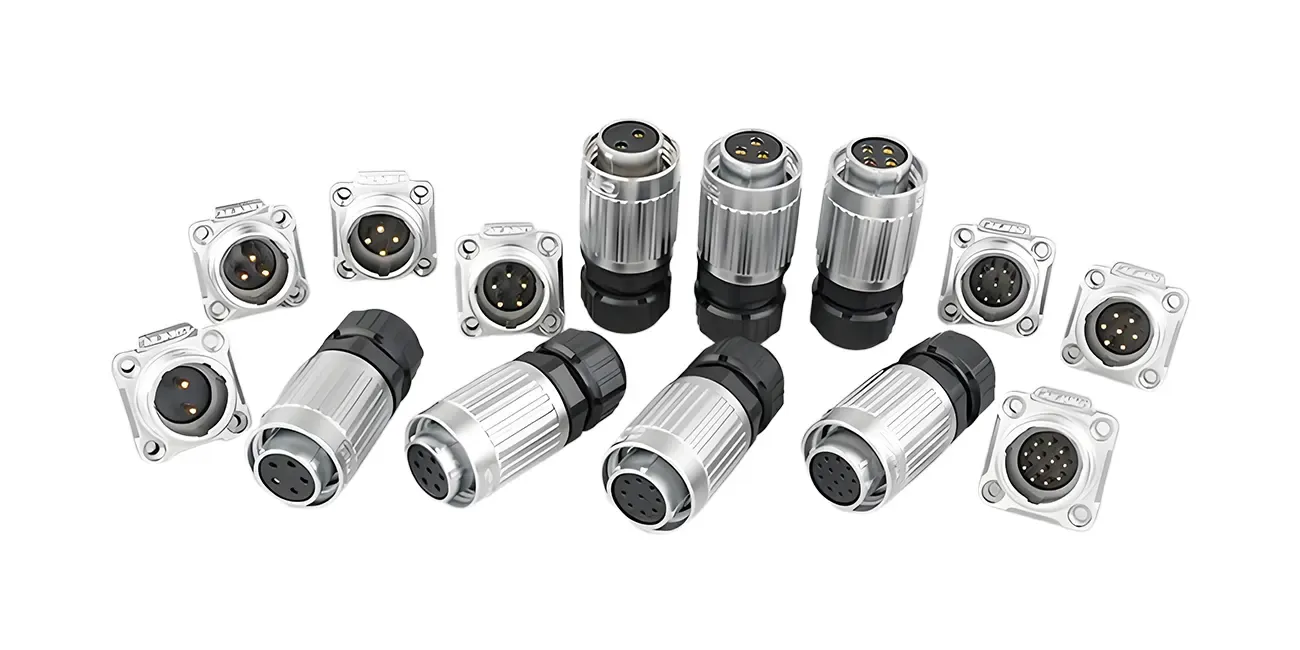

防水线束：IP等级、设计、材料与测试指南

防水线束是工业自动化、汽车系统、船舶设备和户外智能设备的关键布线组件，在潮湿、多尘、易溅水和浸没环境中提供稳定的电力和信号传输。作为专注于定制线束制造的资深工程师，我们发现大多数现场故障源于IP等级应用不当、材料不匹配、密封设计不完整以及测试不合规，而非单纯的生产缺陷。

本工程指南遵循最新IEC 60529:1989+A1:1999+A2:2013合并标准和ISO 20653:2023道路车辆IP规范。它提供了准确的IP等级定义、实用的防水设计原则、基于应用的材料选择规则和标准化测试流程，帮助设计工程师和采购团队指定可靠、经济高效的定制防水线束，并避免常见技术陷阱。

1. 什么是防水线束？

防水线束是一根或一组绝缘导线，端接有连接器、端子、密封件和其他保护组件，旨在在规定的环境条件下限制水和灰尘的进入。根据其结构，它还可以包含分支、保护套管和多连接器等线束特征。

这些线束广泛定制用于户外暴露、高压冲洗、临时浸没、长期浸没和腐蚀性工业场景，防护等级完全符合国际IP等级标准。

2. 了解防水线束的IP等级

IP（防护等级）代码由合并标准IEC 60529:1989+A1:1999+A2:2013定义，对电气外壳提供的防接近、固体异物、灰尘和水的防护程度进行分类。第一位数字表示固体颗粒和灰尘防护，第二位数字表示液态水防护。对于许多户外和工业应用，当需要完全防尘时，通常指定IP6X。然而，应根据实际环境要求选择合适的第一位数字。

值得注意的是，道路车辆应用的IP69K/IPX9K遵循ISO 20653:2023，该标准涵盖了基本IEC 60529标准中未完全定义的专业高温高压冲洗要求。

IP等级	标准防护定义	典型应用场景	工程定制说明
IP65	防尘；根据IEC 60529，防止来自任何方向的水射流	户外照明、通用工业设备、户外监控设备	适用于雨水飞溅和日常表面清洁；不适用于水浸
IP66	防尘；根据IEC 60529，防止来自任何方向的强力水射流	工厂车间机械、路边交通设施、建筑设备	增强的射流防护，适用于频繁高压水洗环境
IP67	防尘；防止临时浸没。标准测试条件：1米水深30分钟	智能户外设备、汽车外部布线、便携式工业设备	户外使用经济高效的主流等级；仅针对临时浸没测试条件定义
IP68	防尘；根据IEC 60529，在制造商和用户商定的产品规定条件下防止连续浸没。每个应用的精确深度、持续时间、温度、压力和测试布置必须明确定义。	船舶设备、水下传感器、深井检测、潜水通信设备	没有通用的固定深度/持续时间标准；根据实际工作条件指定浸没深度、持续时间、温度和压力
IPX9K / IP69K（汽车专用）	防尘；道路车辆专用的高温高压水射流冲洗防护。术语和测试标准遵循ISO 20653:2023，该标准定义了通用IEC 60529标准未涵盖的车辆专用K级要求。	食品和制药加工机械、重型工业车辆、汽车底盘布线	测试条件通过ISO 20653针对道路车辆标准化；不要将IP69K视为通用的IEC 60529防水等级。专为极端高压热水冲洗场景设计。

工程师核心提示：IP等级描述的是标准化测试条件下的外壳防护能力，而非固有的操作频率或使用寿命。IP67涵盖定义的临时浸没测试，而IP68适用于连续浸没，具有双方商定的完全定制、项目特定参数。没有通用的IP68深度或持续时间默认值适用于所有线束。

3. IP65 vs IP66 vs IP67 vs IP68：关键技术差异

一个关键的工程误解是假设更高的IP防水等级自动涵盖较低等级的水防护测试。第二位IP数字代表独立的测试标准，默认没有交叉覆盖：

IPX5：全方位水射流防护
IPX6：全方位强力水射流防护
IPX7：受控临时浸没防护
IPX8：定制连续浸没防护

关键规则：IP67和IP68浸没等级并不固有地满足IP65/IP66水射流防护要求。然而，产品可以符合多个组合等级（如IP66/IP68），以证明符合强力水射流暴露和连续浸没条件，基于针对性的标准化测试。

4. 如何设计可靠的防水线束

线束的防水故障点集中在电缆入口、连接器接口、压接端子、拼接接头和应力消除位置。专业的防水设计通过标准化结构解决方案消除泄漏路径，而不是冗余堆叠密封结构。

4.1 连接器密封与接口保护

连接器防水性能依赖于精密配合接口和专业密封组件。O形圈和垫圈在配合间隙处提供可靠密封，而二次锁定或位置保证机制（TPA/CPA）防止长期振动下端子位移和连接器分离，在动态工作条件下保持长期机械完整性和一致的密封性能。

4.2 电缆入口与应力消除结构

电缆出口泄漏是最常见的故障原因之一。标准工程解决方案包括集成包覆成型、压缩电缆接头和柔性应力消除结构。这些设计紧密锁定电缆护套，同时抵抗拉伸和弯曲力，减少潜在的水进入路径，并限制毛细水分通过松散结构间隙迁移。

4.3 压接与拼接点密封

暴露的压接端子和拼接接头极易氧化和受潮。我们采用高温防水热缩管、密封化合物和专业灌封/封装工艺，保护暴露的导电区域免受潮湿、污染和腐蚀，最大限度地减少潮湿工作环境中与湿气相关的腐蚀和电气故障风险。

4.4 环境与压力适应优化

对于深浸和压力循环应用，密封结构针对静水压力、电缆移动和内部湿气积聚进行评估。耐压包覆成型和全灌封封装被广泛采用，以提供可靠的耐压防水性能。在选定的低压循环设计中，可以集成疏水透气膜进行受控排气，平衡内外压力，同时限制液态水进入，以避免密封应力和冷凝积聚。通用排水结构不应用于IP68产品，因为它们可能引入潜在的泄漏路径。

5. 防水电缆与密封材料选择指南

材料性能决定线束耐久性，但没有单一材料可以定义最终IP等级。整体防水能力取决于电缆结构、连接器、密封件、加工技术和测试验证的组合。所有材料均根据实际环境工作条件选择。

5.1 电缆护套材料

UV稳定TPE：经济高效的柔性材料，具有优异的耐低温性和户外适应性。适用于常规IP65/IP67户外防水线束，提高了对长期紫外线辐射和环境老化开裂的抵抗力。

PUR（聚氨酯）：高抗拉、抗撕裂和耐磨材料。适用于工业机器人和移动监控设备等频繁弯曲和移动布线场景，平衡柔韧性和结构耐久性。

XLPE（交联聚乙烯）：具有低吸水率、高热稳定性和稳定的电气绝缘。可考虑用于需要高温性能和可靠绝缘的应用。对于长期浸没应用，必须全面验证完整的电缆结构、耐水树性、纵向阻水结构和整体系统密封，而不是仅仅依赖XLPE绝缘材料。

硅橡胶：提供柔性、高性能的耐温性。实际工作温度范围由特定的硅胶化合物和电缆结构决定，支持专业防水布线系统的极端低温和高温环境，包括食品和医疗级应用。

PVC：经济高效的通用护套材料，适用于常规室内和温和户外防溅场景。适用于长时间浸没、户外紫外线暴露或严重化学环境完全取决于特定的PVC配方和是否符合适用的电缆行业标准。

5.2 密封与辅助材料

EPDM和硅胶密封件：优异的压缩回弹性和抗老化性，适用于室内外环境的长期静态和动态密封。食品级硅胶用于卫生行业设备。

导体材料：镀锡铜导体是沿海和潮湿环境中抗氧化和耐盐雾腐蚀的标准；裸铜用于常规室内干燥场景。

防护辅料：低烟无卤（LSZH）材料用于公共和工业安全设备，在燃烧时提供低烟排放和减少卤素释放，以最大限度地减少火灾隐患和腐蚀性气体输出。

6. 标准化防水线束测试系统

我们严格区分鉴定/型式测试（设计验证）和生产批次测试（成品检验），以确保工程准确性并避免夸大的技术声明。IP全标准测试用于产品认证和新项目验证，而标准化的电气和外观检查应用于每个成品。

6.1 IP鉴定与型式测试

针对新产品设计验证、客户鉴定和批次认证进行，完全符合IEC 60529和ISO 20653标准：

灰尘进入测试：根据IP6X标准要求进行，按照标准化IP6X测试标准验证防尘性能，测试参数根据产品规格调整。
水射流测试（IP65/IP66）：全方位标准水射流冲洗，模拟真实世界的雨水飞溅和常规设备高压清洗场景。
浸没测试（IP67/IP68）：IP67遵循1m/30min标准化浸没；IP68根据客户项目规格实施定制深度、持续时间和压力测试。
高温冲洗测试（IP69K）：符合ISO 20653:2023道路车辆高压热水冲洗标准。

6.2 环境耐久性测试

包括紫外线老化、高低温循环、盐雾腐蚀和弯曲疲劳测试，以评估极端条件下的结构和材料耐久性。实际使用寿命取决于工作温度、机械负载、安装环境和配合循环；实验室测试结果仅验证有条件耐久性能。

6.3 全生产检验

每个定制线束都经过100%生产测试，包括连续性检测、绝缘电阻测试、耐压测试、短路/开路检查和尺寸外观检查，最大限度地减少所有交付线束中的电气连续性、绝缘和电路缺陷。

7. 常见的防水线束设计与定制错误

根据大规模定制经验，大多数现场故障源于不合理的规格确认和设计疏忽，总结为关键避免指南：

盲目选择高IP等级：IP68定制显著增加材料和工艺成本。IP65/IP66完全满足常规户外防溅场景，无需过度工程。
过度依赖高等级连接器：单个高IP连接器不能保证整体防水性能；电缆入口、压接点和尾部密封同样是关键的易故障区域。
环境材料不匹配：户外紫外线暴露需要UV稳定护套；沿海场景需要防腐导体；低温环境需要柔性抗裂材料。
忽视测试标准差异：将IEC 60529工业IP标准与ISO 20653汽车IP69K要求混淆，导致不合格的车辆线束。

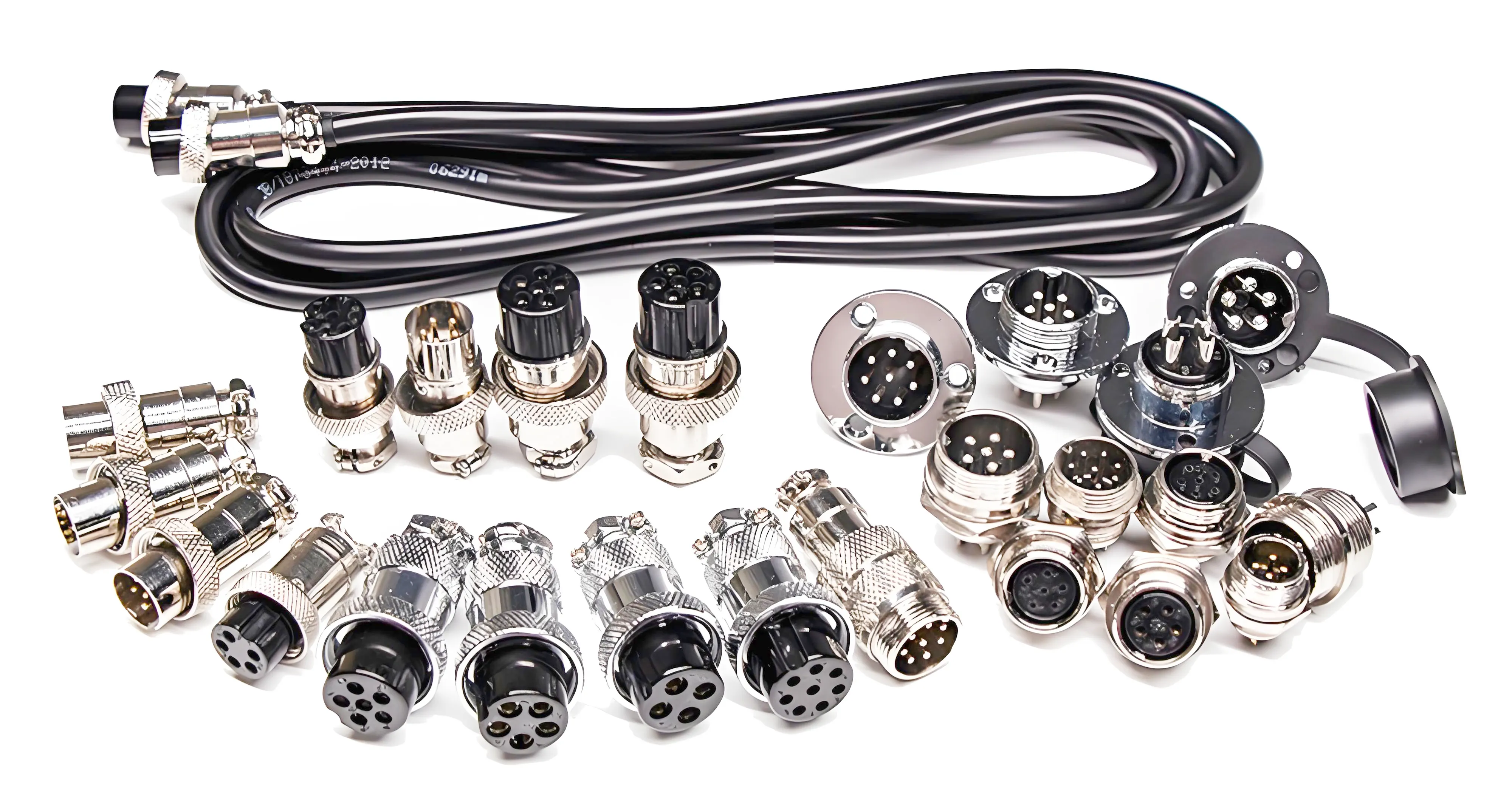

防水线束设计

8. 如何指定定制防水线束（工程检查清单）

为了获得准确、合规且经济高效的定制解决方案，请提供以下关键参数进行技术确认：

所需IP等级（明确工业/汽车适用标准）
电缆规格：线规、芯数、长度、护套材料
连接器类型：M8/M12、圆形、汽车或定制连接器
工作条件：温度范围、浸没深度/持续时间（仅IP68）
环境暴露：紫外线、盐雾、化学腐蚀、频繁弯曲/振动
测试和认证要求：RoHS、CE、IEC/ISO测试报告
生产需求：原型打样、小批量或大规模生产

9. 定制防水线束制造能力

作为专业的线束定制工厂，我们提供从设计优化、材料匹配、样品打样到标准化生产和测试报告交付的工程导向一站式解决方案。所有产品符合IEC和ISO国际标准，支持各种工业场景的灵活定制。

工程要求	可用的定制选项
防水等级	IP65、IP66、IP67、IP68、IP69K/IPX9K（汽车合规）
电缆护套材料	TPE、PUR、XLPE、硅胶、PVC、LSZH
密封解决方案	O形圈、垫圈、电缆接头、热缩管、灌封、包覆成型
连接器类型	圆形、汽车、M8/M12、防水定制连接器
导体选项	裸铜、镀锡铜、防腐特种导体
测试服务	电气测试、IP鉴定、环境老化、定制认证
生产规模	原型打样、小批量试产、大规模量产

FAQ（高价值SEO与工程问答）

Q1：什么是IP67防水线束？

IP67线束防尘，并根据IEC 60529临时浸没标准进行测试：1米水深30分钟，无有害水进入影响功能性能。它是户外非浸没设备的主流经济高效解决方案。

Q2：对于防水线束，IP68比IP67更好吗？

IP68规定了超出IP67临时浸没标准的连续浸没测试条件，但它不仅仅是“更高级”的升级。IP68的精确测试深度、持续时间、压力和环境参数必须为每个定制产品明确说明并达成一致，以匹配实际浸没工作条件。

Q3：IP67线束能承受高压水射流吗？

不一定。IP67是浸没防护等级，并不固有地涵盖IP65/IP66高压水射流防护。同时需要浸没和冲洗防护的设备需要单独的IP射流测试验证。

Q4：什么电缆材料最适合户外防水应用？

UV稳定TPE为一般户外应用提供平衡的成本和性能；PUR是动态弯曲、移动布线系统的理想选择；XLPE适用于高温户外环境。关键的是，护套材料选择只是一个因素——整体防水可靠性依赖于全系统结构设计、密封和加工质量。

Q5：IP68和IP69K线束有什么区别？

IP68侧重于连续水浸防护，而IP69K/IPX9K侧重于高温高压冲洗防护。IP69K遵循ISO 20653:2023汽车标准，适用于车辆底盘和食品加工机械，未定义标准化的浸没防护能力。

Q6：防水线束可以完全定制吗？

是的。我们支持IP等级、电缆规格、材料、密封结构、连接器类型和测试标准的全面定制，以满足工业、汽车、船舶和户外设备的应用要求。

结语

高可靠性防水线束依赖于标准化的IP等级选择、工程级结构密封设计、基于场景的材料匹配和分级测试验证。避免过度工程、模糊的参数定义和技术误解是稳定且经济高效的防水布线解决方案的核心。
