Водонепроницаемые кабельные сборки — это критически важные компоненты электропроводки для промышленной автоматизации, автомобильных систем, морского оборудования и наружных интеллектуальных устройств, обеспечивающие стабильную передачу питания и сигналов во влажных, пыльных, подверженных брызгам и погружённых средах. Как старшие инженеры, специализирующиеся на производстве custom жгутов проводов, мы обнаруживаем, что большинство отказов на местах связаны с неправильным применением степеней защиты IP, несоответствием материалов, неполной конструкцией уплотнений и несоблюдением требований к испытаниям, а не с чисто производственными дефектами.
Это инженерное руководство соответствует последнему консолидированному стандарту IEC 60529:1989+A1:1999+A2:2013 и спецификации IP для дорожных транспортных средств ISO 20653:2023. Оно содержит точные определения степеней защиты IP, практические принципы водонепроницаемого проектирования, правила выбора материалов в зависимости от применения и стандартизированные рабочие процессы испытаний, помогая инженерам-проектировщикам и отделам закупок задавать надёжные и экономически эффективные custom водонепроницаемые кабельные сборки и избегать распространённых технических ошибок.
1. Что такое водонепроницаемая кабельная сборка?
Водонепроницаемая кабельная сборка — это кабель или группа изолированных проводников, оконцованных разъёмами, клеммами, уплотнениями и другими защитными компонентами, предназначенными для ограничения проникновения воды и пыли в заданных условиях окружающей среды. В зависимости от конструкции она также может включать элементы жгута проводов, такие как ответвления, защитные трубки и несколько разъёмов.
Эти сборки широко customизготовляются для наружного воздействия, мойки под высоким давлением, временного погружения, длительного погружения и агрессивных промышленных сценариев, при этом уровни защиты полностью соответствуют международным стандартам степеней защиты IP.
2. Понимание степеней защиты IP для водонепроницаемых кабельных сборок
Код IP (Ingress Protection, защита от проникновения), определённый консолидированным стандартом IEC 60529:1989+A1:1999+A2:2013, классифицирует степень защиты, обеспечиваемую электрическими оболочками, от доступа, твёрдых посторонних предметов, пыли и воды. Первая цифра указывает на защиту от твёрдых частиц и пыли, вторая цифра — на защиту от жидкой воды. Для многих наружных и промышленных применений IP6X обычно указывается, когда требуется полная пыленепроницаемость. Однако соответствующую первую цифру следует выбирать в соответствии с фактическими требованиями окружающей среды.
Примечательно, что IP69K/IPX9K для применений на дорожных транспортных средствах соответствует ISO 20653:2023, который охватывает специализированные требования к мойке при высокой температуре и высоком давлении, не полностью определённые в базовом стандарте IEC 60529.
|
Степень защиты IP
|
Стандартное определение защиты
|
Типичные сценарии применения
|
Примечания по инженерной customизации
|
|---|---|---|---|
|
IP65
|
Пыленепроницаемость; защита от водяных струй с любого направления согласно IEC 60529
|
Наружное освещение, общее промышленное оборудование, наружные устройства мониторинга
|
Подходит для брызг дождя и обычной очистки поверхностей; не предназначено для погружения в воду
|
|
IP66
|
Пыленепроницаемость; защита от мощных водяных струй с любого направления согласно IEC 60529
|
Заводское оборудование цехов, придорожные транспортные сооружения, строительная техника
|
Усиленная защита от струй для сред с частой мойкой под высоким давлением
|
|
IP67
|
Пыленепроницаемость; защита от временного погружения. Стандартные условия испытания: глубина воды 1 метр в течение 30 минут
|
Умные наружные устройства, наружная автомобильная проводка, портативное промышленное оборудование
|
Экономически эффективный основной класс для наружного применения; определён только для условий испытания на временное погружение
|
|
IP68
|
Пыленепроницаемость; защита от непрерывного погружения в условиях, указанных для изделия и согласованных между изготовителем и пользователем согласно IEC 60529. Точная глубина, продолжительность, температура, давление и схема испытания должны быть явно определены для каждого применения.
|
Морское оборудование, подводные датчики, обнаружение глубоких скважин, погружные устройства связи
|
Не существует универсального фиксированного стандарта глубины/продолжительности; указывайте глубину погружения, продолжительность, температуру и давление в соответствии с фактическими условиями работы
|
|
IPX9K / IP69K (специфично для автомобилей)
|
Пыленепроницаемость; специализированная защита от мойки водяной струёй при высокой температуре и высоком давлении для дорожных транспортных средств. Терминология и критерии испытаний соответствуют ISO 20653:2023, который определяет требования класса K, специфичные для транспортных средств, не охваченные общим стандартом IEC 60529.
|
Оборудование для переработки пищевых продуктов и фармацевтики, тяжёлые промышленные транспортные средства, проводка шасси автомобилей
|
Условия испытаний стандартизированы для дорожных транспортных средств посредством ISO 20653; не рассматривайте IP69K как универсальную степень защиты от воды по IEC 60529. Разработано исключительно для экстремальных сценариев мойки горячей водой под высоким давлением.
|
Ключевой совет инженера: Степень защиты IP описывает способность оболочки к защите в стандартизированных условиях испытаний, а не присущую рабочую частоту или срок службы. IP67 охватывает определённые испытания на временное погружение, тогда как IP68 применяется к непрерывному погружению с полностью customными, проектными параметрами, согласованными обеими сторонами. Никакие универсальные значения по умолчанию глубины или продолжительности IP68 не применяются ко всем сборкам.
3. IP65 vs IP66 vs IP67 vs IP68: ключевые технические различия
Критическое инженерное заблуждение — предполагать, что более высокие степени защиты IP от воды автоматически охватывают испытания на защиту от воды более низкого класса. Вторая цифра IP представляет независимые критерии испытаний, по умолчанию без перекрёстного покрытия:
-
IPX5: Защита от водяных струй со всех направлений
-
IPX6: Защита от мощных водяных струй со всех направлений
-
IPX7: Защита от контролируемого временного погружения
-
IPX8: Защита от customного непрерывного погружения
Ключевое правило: Степени погружения IP67 и IP68 по своей сути не удовлетворяют требованиям защиты от водяных струй IP65/IP66. Однако изделия могут быть квалифицированы по нескольким комбинированным степеням (например, IP66/IP68), чтобы продемонстрировать соответствие как воздействию мощных водяных струй, так и условиям непрерывного погружения, на основе целенаправленных стандартизированных испытаний.

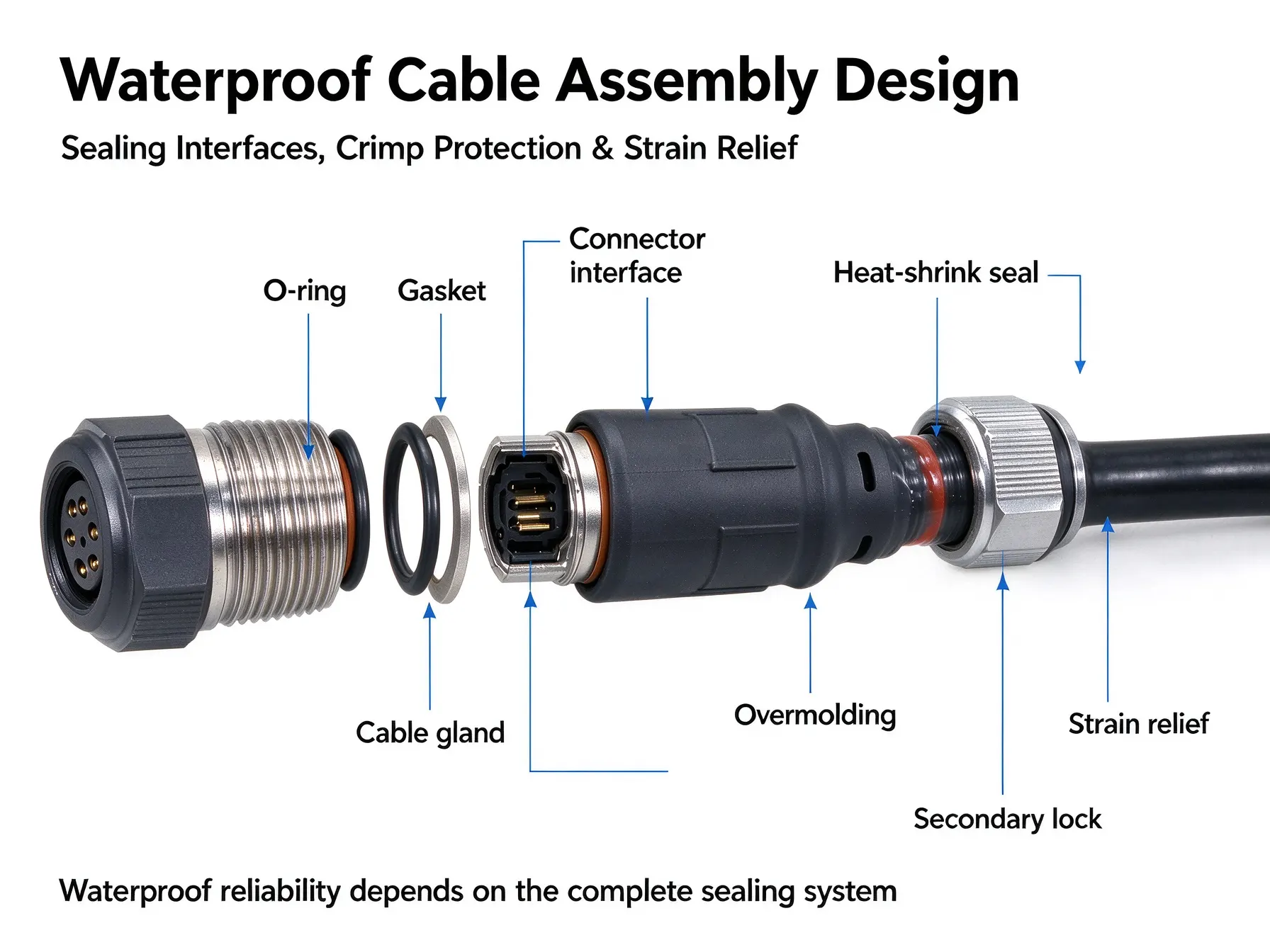

4. Как спроектировать надёжную водонепроницаемую кабельную сборку
Точки отказа водонепроницаемости кабельных сборок сосредоточены в портах ввода кабеля, интерфейсах разъёмов, обжимных клеммах, местах соединений и позициях разгрузки натяжения. Профессиональное водонепроницаемое проектирование устраняет пути утечки с помощью стандартизированных конструктивных решений, а не избыточного наслоения уплотнительных структур.

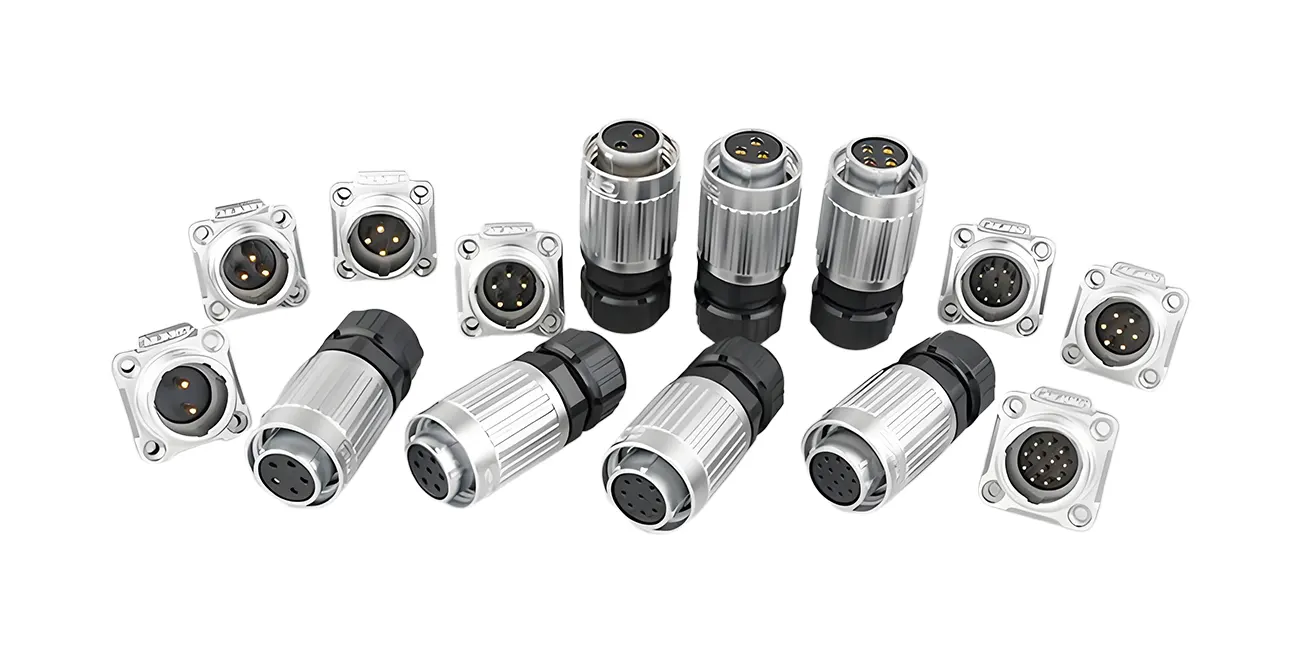

4.1 Уплотнение разъёмов и защита интерфейсов
Водонепроницаемость разъёмов зависит от точных сопрягаемых интерфейсов и профессиональных уплотнительных компонентов. Кольца круглого сечения и прокладки обеспечивают надёжное уплотнение в сопрягаемых зазорах, а механизмы вторичной фиксации или гарантии положения (TPA/CPA) предотвращают смещение клемм и разъединение разъёмов при длительной вибрации, поддерживая долгосрочную механическую целостность и стабильные уплотнительные характеристики в динамических рабочих условиях.
4.2 Ввод кабеля и структура разгрузки натяжения
Утечка на выходе кабеля — одна из наиболее распространённых причин отказов. Стандартные инженерные решения включают интегрированное переформование, компрессионные кабельные вводы и гибкие структуры разгрузки натяжения. Эти конструкции плотно фиксируют оболочку кабеля, сопротивляясь растягивающим и изгибающим усилиям, уменьшая потенциальные пути проникновения воды и ограничивая капиллярную миграцию влаги через неплотные конструктивные зазоры.
4.3 Уплотнение мест обжима и соединений
Открытые обжимные клеммы и места соединений highly подвержены окислению и проникновению влаги. Мы используем высокотемпературные водонепроницаемые термоусадочные трубки, герметизирующие составы и профессиональные процессы заливки/инкапсуляции для защиты открытых токопроводящих участков от влаги, загрязнений и коррозии, сводя к минимуму риски коррозии, связанной с влажностью, и электрических отказов во влажных рабочих средах.
4.4 Оптимизация адаптации к окружающей среде и давлению
Для применений с глубоким погружением и циклическим изменением давления уплотнительные структуры оцениваются на устойчивость к гидростатическому давлению, перемещению кабеля и накоплению внутренней влаги. Широко применяются стойкое к давлению переформование и полная заливка для обеспечения надёжной водонепроницаемости под давлением. В отдельных конструкциях с низкоцикловым изменением давления могут быть интегрированы гидрофобные вентиляционные мембраны для контролируемого выпуска воздуха, выравнивания внутреннего и внешнего давления при ограничении проникновения жидкой воды во избежание напряжения уплотнения и накопления конденсата. Универсальные дренажные структуры не применяются к изделиям IP68, так как они могут создать потенциальные пути утечки.

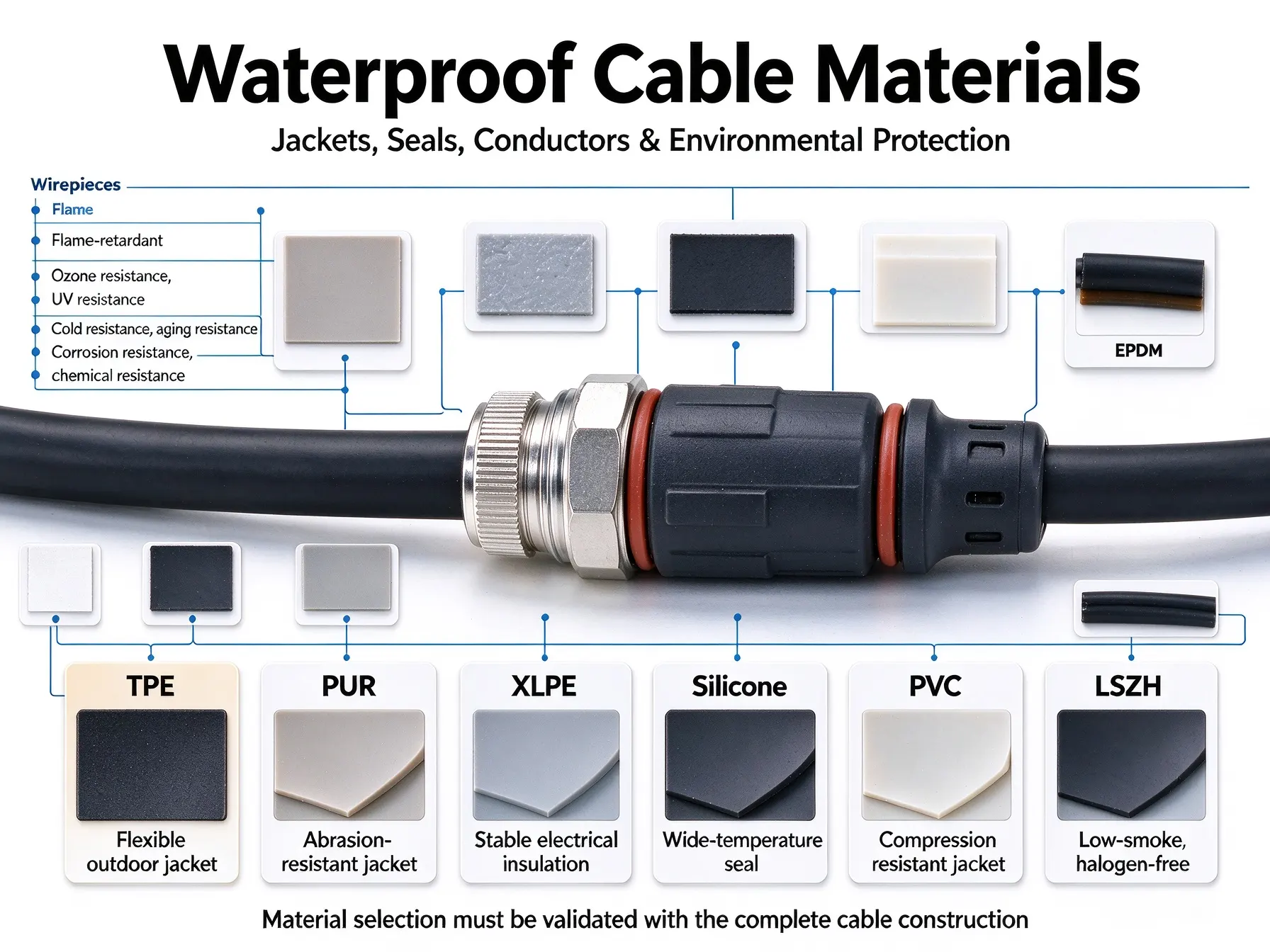

5. Руководство по выбору материалов для водонепроницаемых кабелей и уплотнений
Характеристики материала определяют долговечность сборки, но ни один материал в отдельности не может определить окончательную степень защиты IP. Общая водонепроницаемость зависит от сочетания конструкции кабеля, разъёмов, уплотнений, технологии обработки и проверки испытаниями. Все материалы выбираются исходя из фактических условий окружающей среды.
5.1 Материалы оболочки кабеля
TPE, стабилизированный УФ: Экономически эффективный гибкий материал с отличной стойкостью к низким температурам и адаптивностью к наружным условиям. Подходит для обычных наружных водонепроницаемых сборок IP65/IP67 с улучшенной стойкостью к длительному УФ-излучению и растрескиванию от старения.
PUR (полиуретан): Материал с высокой прочностью на растяжение, стойкостью к разрыву и износу. Идеален для часто изгибаемых и мобильных сценариев проводки, таких как промышленные роботы и мобильное оборудование мониторинга, сочетая гибкость и конструктивную долговечность.
XLPE (сшитый полиэтилен): Отличается низким водопоглощением, высокой термической стабильностью и стабильной электрической изоляцией. Может рассматриваться для применений, требующих повышенной температуры и надёжной изоляции. Для длительного погружения необходимо полностью валидировать всю конструкцию кабеля, стойкость к водным деревьям, продольную водоблокирующую структуру и общую герметичность системы, а не полагаться только на изоляционный материал XLPE.
Силиконовая резина: Обеспечивает гибкую высокоэффективную термостойкость. Фактический рабочий диапазон температур определяется конкретным силиконовым компаундом и конструкцией кабеля, поддерживая экстремально низкие и высокие температуры для специализированных водонепроницаемых систем проводки, включая применения пищевого и медицинского класса.
PVC: Экономически эффективный универсальный материал оболочки для обычных внутренних и мягких наружных брызгозащищённых сценариев. Пригодность для длительного погружения, наружного УФ-воздействия или агрессивных химических сред полностью зависит от конкретной рецептуры PVC и соответствия применимым стандартам кабельной промышленности.
5.2 Уплотнительные и вспомогательные материалы
Уплотнения EPDM и силиконовые: Отличная стойкость к сжатию и старению, подходят для длительного статического и динамического уплотнения в помещениях и на улице. Силикон пищевого класса применяется для оборудования санитарной промышленности.
Материалы проводников: Лужёные медные проводники являются стандартом для стойкости к окислению и коррозии в соляном тумане в прибрежных и влажных средах; голая медь используется для обычных сухих внутренних сценариев.
Защитные вспомогательные материалы: Материалы с низким дымовыделением и нулевым содержанием галогенов (LSZH) применяются для общественного и промышленного safety оборудования, обеспечивая низкое дымовыделение и сниженное выделение галогенов при горении для минимизации пожарной опасности и выхода коррозионных газов.
6. Стандартизированная система испытаний водонепроницаемых кабельных сборок
Мы строго различаем квалификационные/типовые испытания (валидация конструкции) и испытания производственной партии (инспекция готовой продукции), чтобы обеспечить инженерную точность и избежать преувеличенных технических заявлений. Полные стандартные испытания IP выполняются для сертификации продукции и валидации новых проектов, тогда как стандартизированная электрическая и визуальная инспекция применяется к каждому готовому изделию.
6.1 Квалификация IP и типовые испытания
Выполняются для валидации конструкции новых изделий, квалификации заказчика и партийной сертификации, полностью соответствуя стандартам IEC 60529 и ISO 20653:
-
Испытания на проникновение пыли: Проводятся согласно требованиям стандарта IP6X для проверки пыленепроницаемости в соответствии со стандартизированными критериями испытаний IP6X, с параметрами испытаний, adjusted в соответствии со спецификациями изделия.
-
Испытания водяной струёй (IP65/IP66): Многонаправленная стандартная промывка водяной струёй для имитации реальных брызг дождя и обычных сценариев высоконапорной очистки оборудования.
-
Испытания погружением (IP67/IP68): IP67 следует стандартизированному погружению 1 м/30 мин; IP68 выполняет customные испытания глубины, продолжительности и давления согласно спецификациям проекта заказчика.
-
Испытания высокотемпературной мойкой (IP69K): Соответствуют стандартам высоконапорной промывки горячей водой для дорожных транспортных средств ISO 20653:2023.
6.2 Испытания на экологическую долговечность
Включают УФ-старение, циклическое изменение высоких-низких температур, коррозию в соляном тумане и испытания на усталость при изгибе для оценки конструктивной и материальной долговечности в экстремальных условиях. Фактический срок службы зависит от рабочей температуры, механической нагрузки, условий установки и циклов сочленения; результаты лабораторных испытаний подтверждают только условную долговечность.
6.3 Полная производственная инспекция
Каждая customная сборка проходит 100% производственные испытания, включая проверку непрерывности, испытание сопротивления изоляции, испытание выдерживаемого напряжения, проверку короткого замыкания/обрыва и размерный визуальный контроль, сводя к минимуму электрические дефекты непрерывности, изоляции и цепи во всех поставленных сборках.
7. Распространённые ошибки проектирования и customизации водонепроницаемых кабельных сборок
Исходя из опыта массовой customизации, большинство отказов на местах возникает из-за необоснованного подтверждения спецификаций и небрежности в проектировании, что обобщено в ключевые рекомендации по избеганию:
-
Слепой выбор высокой степени IP: Customизация IP68 значительно увеличивает затраты на материалы и процессы. IP65/IP66 полностью удовлетворяют обычным наружным брызгозащищённым сценариям без избыточного проектирования.
-
Чрезмерная зависимость от высококлассных разъёмов: Один разъём с высоким IP не может гарантировать общую водонепроницаемость; ввод кабеля, места обжима и заднее уплотнение являются equally критичными зонами, подверженными отказам.
-
Несоответствие материалов окружающей среде: Наружное УФ-воздействие требует УФ-стабилизированных оболочек; прибрежные сценарии нуждаются в антикоррозионных проводниках; низкотемпературные среды требуют гибких трещиностойких материалов.
-
Игнорирование различий стандартов испытаний: Смешение промышленных стандартов IP IEC 60529 с автомобильными требованиями IP69K ISO 20653 приводит к несоответствующим кабельным сборкам транспортных средств.
8. Как задать customные водонепроницаемые кабельные сборки (инженерный контрольный список)
Чтобы получить точные, соответствующие и экономически эффективные customные решения, предоставьте следующие ключевые параметры для технического подтверждения:
-
Требуемая степень защиты IP (уточнить применимые промышленные/автомобильные стандарты)
-
Спецификации кабеля: калибр провода, число жил, длина, материал оболочки
-
Тип разъёма: M8/M12, круглый, автомобильный или customные разъёмы
-
Рабочие условия: диапазон температур, глубина/продолжительность погружения (только IP68)
-
Воздействие окружающей среды: УФ, соляной туман, химическая коррозия, частый изгиб/вибрация
-
Требования к испытаниям и сертификации: RoHS, CE, протоколы испытаний IEC/ISO
-
Потребность в производстве: прототипирование, мелкая партия или массовое производство
9. Производственные возможности customных водонепроницаемых кабельных сборок
Как профессиональная фабрика customных жгутов проводов, мы предоставляем инженерно-ориентированные комплексные решения от оптимизации конструкции, подбора материалов, изготовления образцов до стандартизированного производства и поставки протоколов испытаний. Все изделия соответствуют международным стандартам IEC и ISO, поддерживая гибкую customизацию для различных промышленных сценариев.
|
Инженерное требование
|
Доступные варианты customизации
|
|---|---|
|
Степень защиты от воды
|
IP65, IP66, IP67, IP68, IP69K/IPX9K (соответствие автомобильным стандартам)
|
|
Материалы оболочки кабеля
|
TPE, PUR, XLPE, силикон, PVC, LSZH
|
|
Решения для уплотнения
|
Кольца круглого сечения, прокладки, кабельные вводы, термоусадочная трубка, заливка, переформование
|
|
Типы разъёмов
|
Круглые, автомобильные, M8/M12, водонепроницаемые customные разъёмы
|
|
Варианты проводников
|
Голая медь, лужёная медь, антикоррозионные специальные проводники
|
|
Услуги испытаний
|
Электрические испытания, квалификация IP, экологическое старение, customная сертификация
|
|
Масштаб производства
|
Прототипирование, пробное производство малой партии, крупносерийное массовое производство
|
FAQ (высокоценные инженерные и SEO вопросы и ответы)
В1: Что такое водонепроницаемая кабельная сборка IP67?
Кабельная сборка IP67 является пыленепроницаемой и испытанной по критериям временного погружения IEC 60529: глубина воды 1 метр в течение 30 минут, без вредного проникновения воды, ухудшающего функциональные характеристики. Это основное экономически эффективное решение для наружного необнаруживаемого оборудования.
В2: IP68 лучше, чем IP67, для водонепроницаемых кабельных сборок?
IP68 определяет условия испытания на непрерывное погружение, выходящие за рамки стандарта временного погружения IP67, но это не просто «более высококлассное» обновление. Точная глубина, продолжительность, давление и параметры окружающей среды для IP68 должны быть явно указаны и согласованы для каждого customного изделия, чтобы соответствовать фактическим условиям работы при погружении.
В3: Могут ли кабельные сборки IP67 выдерживать водяные струи под высоким давлением?
Не обязательно. IP67 — это степень защиты от погружения, и она по своей сути не охватывает защиту от водяных струй под высоким давлением IP65/IP66. Оборудование, требующее как защиты от погружения, так и мойки, нуждается в отдельной проверке испытанием струёй IP.
В4: Какой материал кабеля лучше всего подходит для наружных водонепроницаемых применений?
TPE, стабилизированный УФ, обеспечивает сбалансированное соотношение цены и качества для общих наружных применений; PUR идеален для динамически изгибаемых мобильных систем проводки; XLPE подходит для наружных сред с высокой температурой. Принципиально важно, что выбор материала оболочки — лишь один фактор: общая водонепроницаемость зависит от конструктивного проектирования всей системы, уплотнения и качества обработки.
В5: В чём разница между кабельными сборками IP68 и IP69K?
IP68 focuses на защите от непрерывного погружения в воду, тогда как IP69K/IPX9K focuses на стойкости к мойке при высокой температуре и высоком давлении. IP69K соответствует автомобильным стандартам ISO 20653:2023, применим для шасси транспортных средств и оборудования для переработки пищевых продуктов, без определённых стандартизированных возможностей защиты от погружения.
В6: Можно ли полностью customизовать водонепроницаемые кабельные сборки?
Да. Мы поддерживаем полную customизацию степени IP, спецификаций кабеля, материала, конструкции уплотнения, типа разъёма и стандартов испытаний в соответствии с требованиями промышленного, автомобильного, морского и наружного оборудования.
Заключительные слова
Высоконадёжные водонепроницаемые кабельные сборки зависят от стандартизированного выбора степени защиты IP, инженерного конструктивного уплотнения, подбора материалов под сценарий и иерархической проверки испытаниями. Избегание избыточного проектирования, неоднозначного определения параметров и технических заблуждений является основой стабильных и экономически эффективных водонепроницаемых решений проводки.
