通用摩托车线束套件可简化摩托车的重新布线、维修和电气改装。但有一个关键事实不容忽视：“通用”并不意味着与每辆摩托车都兼容。这些预组装线束仅适用于其电气架构、电压、电路和连接器类型能与套件匹配的摩托车。本指南帮助DIY改装者、维修技师、改装爱好者和采购人员评估套件内容、验证适配性、避免常见布线错误，并在通用、特定车型和定制线束之间做出选择。
什么是通用摩托车线束套件？

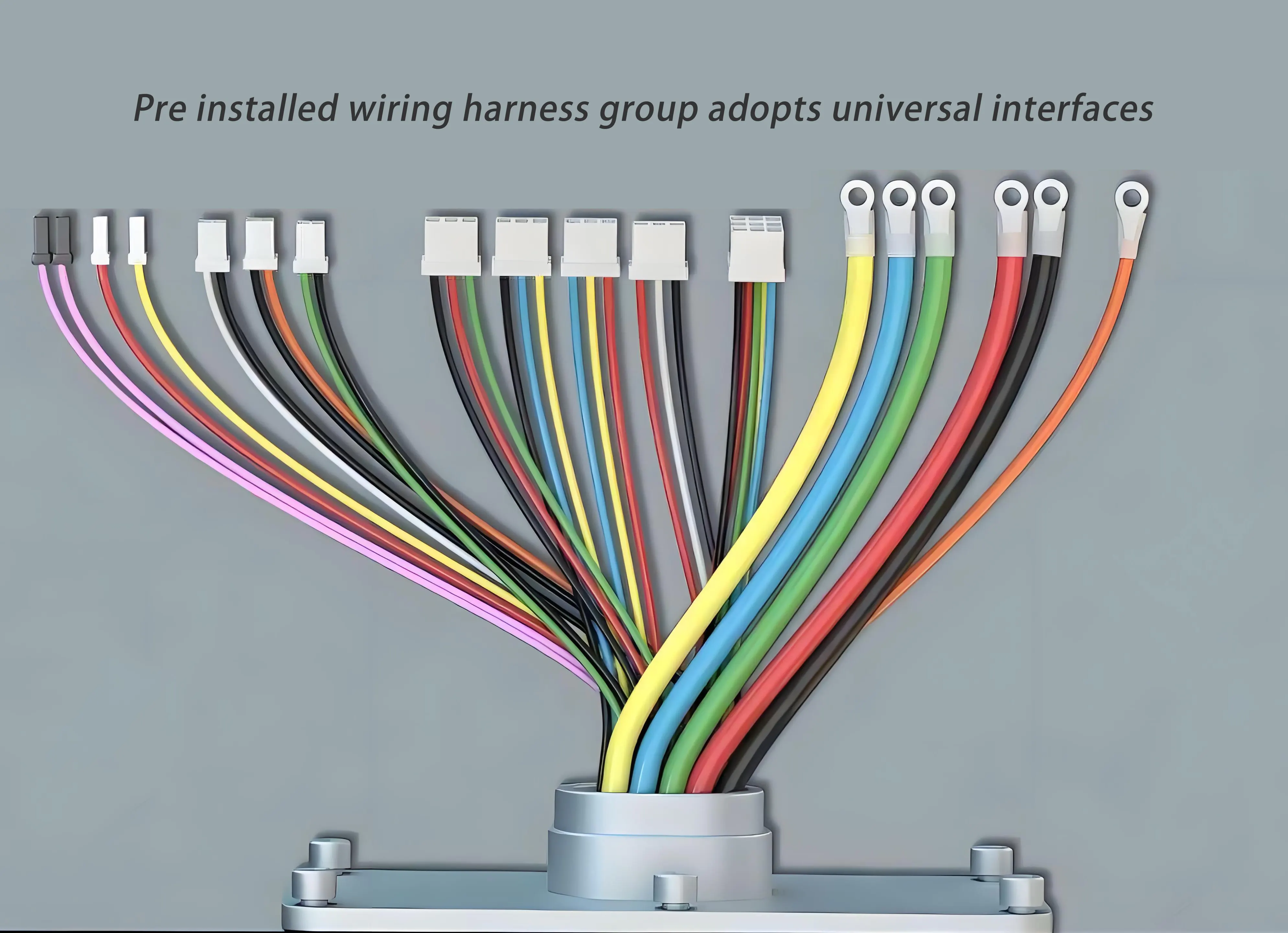

通用摩托车线束套件是一种预构建的主线束，具有用于基本摩托车电气功能的标准化电路。它设计用于多种应用，而非某一特定摩托车车型。其实际兼容性取决于所包含的电路、摩托车的电气架构、点火和充电系统，以及需要保留的连接器和组件。某些安装需要额外布线、更换连接器或其他改装。
这些套件旨在减少老旧摩托车、定制cafe racer、bobber和项目改装车（其OEM线束已腐蚀、熔化或丢失）全面重新布线所需的劳动力。根据产品不同，通用线束套件可能包括预组装的线束分支、保险丝座、继电器、连接器和端子。所含组件和电路覆盖范围各不相同，因此购买前请检查产品BOM和布线图。
通用套件 vs. OEM和特定车型线束
OEM原厂线束：为指定的车辆配置而设计，电路布局和连接器与原电气系统匹配。订购前请确认确切的车型年份、变体和零件号。
特定车型售后线束：为列出的车型或配置而设计。连接器兼容性、分支长度和电路覆盖范围因产品而异，因此安装前请验证适配细节。
通用线束套件：标准化电路，适用于电气系统相对简单的常见12V摩托车。它们没有固定的车型适配；某些安装需要修剪线长、更换连接器或添加额外电路。它们对于定制改装可能经济实惠，但需要电气知识。
摩托车改装和维修中的常见应用
-
经典摩托车的全面重新布线，原布线已腐烂、变脆。
-
定制改装（cafe racer、bobber、scrambler）的简化电气系统，电子设备精简。
-
电气升级：添加辅助LED灯、喇叭、辅助电源端口和售后开关。
-
重建项目车，原线束已被切割和拼接至无法修复。
-
小批量生产，订购特定车型OEM线束不具成本效益。
关键限制：许多基础通用套件是为电气系统相对简单的12V摩托车设计的。支持的点火类型、照明电路和充电系统配置因产品而异。请检查制造商的规格和布线图，而不是仅凭“通用”一词就假设兼容。
通用摩托车线束套件包含哪些内容？
没有两个通用套件包含完全相同的零件。组件清单在完整线束、部分维修段和极简定制线束之间各不相同。请将下表作为参考，并在购买前始终验证产品BOM和布线图。
表1：通用线束套件组件与验证清单
|
组件
|
主要功能
|
购买前必须验证的项目
|
|---|---|---|
|
主线束 + 分支电路
|
为套件支持的电路提供配电和控制布线，可能包括点火、照明、启动控制和附件
|
电路分支数量、线规、总线长、绝缘等级和线色编码（不要仅依赖颜色）
|
|
保险丝座 + 保险丝
|
为保险丝配置所覆盖的电路提供过流保护。
|
对照套件布线图验证保险丝布局、额定值、保险丝类型以及每个保险丝保护的电路
|
|
继电器和启动电磁阀
|
根据摩托车设计，可能控制选定的电气负载或启动电路
|
安装前验证线圈电压、触点额定值、端子分配和预期电路
|
|
车把开关
|
灯光、转向灯、熄火开关、喇叭和启动控制的手动控制
|
触点电流容量、安装孔尺寸、引脚分配、密封结构
|
|
连接器和压接端子
|
线束与组件之间的可拆卸插头连接
|
连接器尺寸、锁定结构、密封要求和规定的防护等级、端子引脚数、压接质量
|
|
接地线和接地端子
|
提供摩托车电气设计所规定的接地或回流连接
|
端子尺寸、接地线规、指定接地点的数量
|
|
可选配件
|
线束保护与整理
|
开式编织管、热缩管、扎带、橡胶护环、应力消除件、直插式保险丝座
|
如何检查通用摩托车线束是否适配
不要仅根据车型名称或线色购买。请遵循以下四步购买前兼容性检查，以避免浪费时间和零件。
确认系统电压和电气架构
许多通用摩托车线束套件是为12V摩托车设计的，但支持的照明、点火和充电配置各不相同。购买前请确认套件的布线图和摩托车的电气规格。12V线束套件不能直接替代6V电气系统。将摩托车转换为12V可能需要更改充电系统、照明、点火组件或其他电气设备，具体取决于原始设计和所用组件。
确定前照灯和其他照明电路使用交流还是直流电源。在连接之前，检查灯泡或LED驱动器的电压要求和套件的电路设计。不兼容的电源或充电配置可能导致故障或组件损坏。
确定点火和充电系统要求
检查套件是否支持摩托车特定的点火系统，如AC-CDI、DC-CDI、晶体管点火或其他配置。对照制造商图纸验证点火模块、线圈、拾取或触发布线以及熄火开关电路。
EFI、ECU控制点火、ABS和CAN总线系统可能需要专用电源电路、传感器布线、通信线路和特定车型连接器。基础通用线束可能不包含这些电路。在改装之前，将套件图与摩托车的布线图进行比较，并确定哪些原始电路和控制模块必须保持功能。
验证定子配置，并将充电电路布线与套件图进行匹配。
检查照明、仪表和附件电路
-
列出您的摩托车需要的每一项电气功能：前照灯、远/近光、转向灯、刹车灯、尾灯、喇叭、空挡指示器、启动按钮、熄火开关。
-
对照套件的电路图进行交叉检查：如果套件缺少空挡开关或刹车灯触发的专用线，您需要手动添加分支。
-
计算每个附件的电流消耗和相关电路上的组合负载。在添加负载之前，检查导体尺寸、电压降、连接器和开关额定值、适用时的继电器额定值、保险丝保护以及摩托车的可用充电容量。
比较连接器、安装空间和线束走向
-
匹配端子类型：许多通用套件使用子弹头连接器。如果您的OEM组件使用多针模制插头，您可能需要剪掉套件端子并压接新插头。
-
测量车架走线空间：全尺寸通用线束的分支长度通常比小型pit bike和scrambler的紧凑车架更长。多余的线必须整齐地捆扎在远离排气热量和发动机运动部件的地方。
-
检查保险丝盒和继电器的安装位置；确保有空间将它们固定在远离水、泥和高温表面的地方。
如何安装通用摩托车线束
切勿将这些步骤视为通用布线程序。始终遵循套件制造商的布线图和摩托车的维修手册。线色代码因品牌而异，因此切勿仅凭颜色匹配电线。
在断开组件之前查看布线图
打印原理图，标记每个电路，并在拆卸前拍摄原始OEM布线的照片。使用万用表确认电线功能，而不仅仅是颜色编码。遵循维修手册规定的电池断开顺序——通常先断开负极，最后重新连接负极。
根据需要拆除或隔离现有布线
按照维修手册的规定断开电池负极端子。完全拆除旧线束，或者如果您只更换部分布线，则隔离损坏的部分。去除可能磨损新电线绝缘层的尖锐金属边缘。
布设并固定新线束
沿车架铺设主线束，并将分支引至头管、发动机、尾部和车把。用扎带和橡胶护环固定线束。使布线远离排气组件、链条、制动杆和悬架行程，遵循制造商的走向和间隙要求。
按照批准的图纸连接电路
按照套件布线图和维修手册规定的顺序连接电路。对每个连接使用规定的压接或接合方法。在连接器设计和安装环境要求的地方，施加适当的密封、绝缘和应力消除。
在摩托车恢复使用前进行检查和测试
确认每个保险丝额定值与其保护的电路匹配。逐一测试每项电气功能：点火、启动、所有灯光、转向灯、喇叭。在使用万用表测试电路连续性或电阻之前，确认电路已断电，并根据维修手册的要求隔离相关组件，以避免损坏电子模块。
在指定负载下验证电路运行，并检查异常发热、电压降、连接松动或绝缘损坏迹象。将测量值与适用的维修信息和组件规格进行比较。
常见安装问题及如何避免
保险丝和电线选择不当
根据预期电流、线长、安装环境、绝缘等级和适用设计要求，为每个电路选择线规和保险丝额定值。不要对每辆摩托车都依赖通用的AWG表。保险丝必须为电路和导体提供适当的保护，绝不能仅仅为了防止熔断而增大规格。
接地连接不良
接地连接不良可能导致间歇性故障、灯光暗淡和运行不可靠，尽管类似症状可能有其他原因。使用指定的接地点，并在检查连续性时遵循维修手册。确保端子牢固，并使用规定的安装方法防止腐蚀。
连接器不匹配和引脚分配错误
插头外观不足以保证引脚兼容性。两个看起来相同的插头可能具有完全不同的信号引脚排列。始终使用原理图验证引脚排列，而不是盲目插入组件。
添加大电流附件
检查附件的电流消耗与开关、布线、连接器和保护装置的额定值。在设计需要继电器的地方，使用具有合适线圈和触点额定值的继电器，并提供适当的电路保护。不要以为仅添加继电器就能使尺寸不足的电路变得安全。
通用 vs. 特定车型 vs. 定制摩托车线束
表2：线束选择决策指南
|
线束类型
|
最适合
|
主要限制
|
|---|---|---|
|
通用线束套件
|
简单的化油器定制改装、具有基本电子设备的复古车全面重新布线、低预算项目摩托车
|
通常需要修剪电线、更换连接器和添加电路；可能缺少某些电子管理摩托车所需的专用电源、传感器、通信和控制电路
|
|
特定车型售后线束
|
原厂修复、已知年份/品牌/车型的直接OEM替换、即插即用维修工作
|
固定电路布局；仅限于列出的车型变体；不设计用于添加新的附件电路
|
|
定制摩托车线束
|
当所需的电路布局、连接器接口、走向或电气功能无法通过现有替换线束满足时适用，包括特殊车架布局和小批量生产
|
需要完整的电气原理图、引脚定义和组件连接器规格；交货时间更长，前期成本更高
|
常见问题
通用摩托车线束套件真的通用吗？
不是。“通用”意味着该套件适用于多种应用，而不是每辆摩托车。兼容性取决于电气架构、包含的电路、点火和充电系统、连接器以及所需的车辆功能。购买前请务必检查制造商的适配信息和布线图。
我可以在不修改布线的情况下安装通用线束吗？
仅当您的摩托车的电路数量、连接器类型、线长和点火系统与套件设计匹配时才行。根据套件和摩托车的不同，某些安装需要修剪电线、更换端子或添加分支。
通用套件包含保险丝和继电器吗？
一些完整套件包括保险丝盒、保险丝和继电器，而另一些仅提供选定组件。检查产品BOM和布线图以确认包含的内容。
通用线束能用于电子燃油喷射（EFI）吗？
这取决于套件和摩托车。许多基础通用线束不包括EFI系统所需的所有电源、传感器、ECU和通信电路。在决定改装是否可行，或者特定车型或定制线束是否更合适之前，请将套件的布线图与摩托车的电气原理图进行比较。
何时应选择定制摩托车线束？
当现有替换线束无法满足所需的电路布局、连接器接口、走向或电气功能时，考虑定制线束。这可能适用于重度改装的摩托车、某些EFI或ABS配置、非标准连接器系统和小批量生产。
结论：根据兼容性而非仅价格选择线束
通用摩托车线束套件可为基本重新布线项目和电气系统精简的定制改装提供良好的价值。但请记住核心规则：“通用”不等于“一刀切”。
在购买任何套件之前，确认您的摩托车的电压、点火类型、电路数量、连接器引脚排列和可用安装空间。如果您的摩托车使用EFI、ABS、数字仪表盘或CAN总线电子设备，或者您需要具有最少拼接的即插即用OEM连接器，特定车型或完全定制的线束可能会节省时间并避免长期电气故障。
对于专业的摩托车布线项目，根据供应商在相关电气架构、连接器系统、文档要求和适用验证程序方面的经验来评估他们——并在依赖他们之前确认制造商的相关能力。
