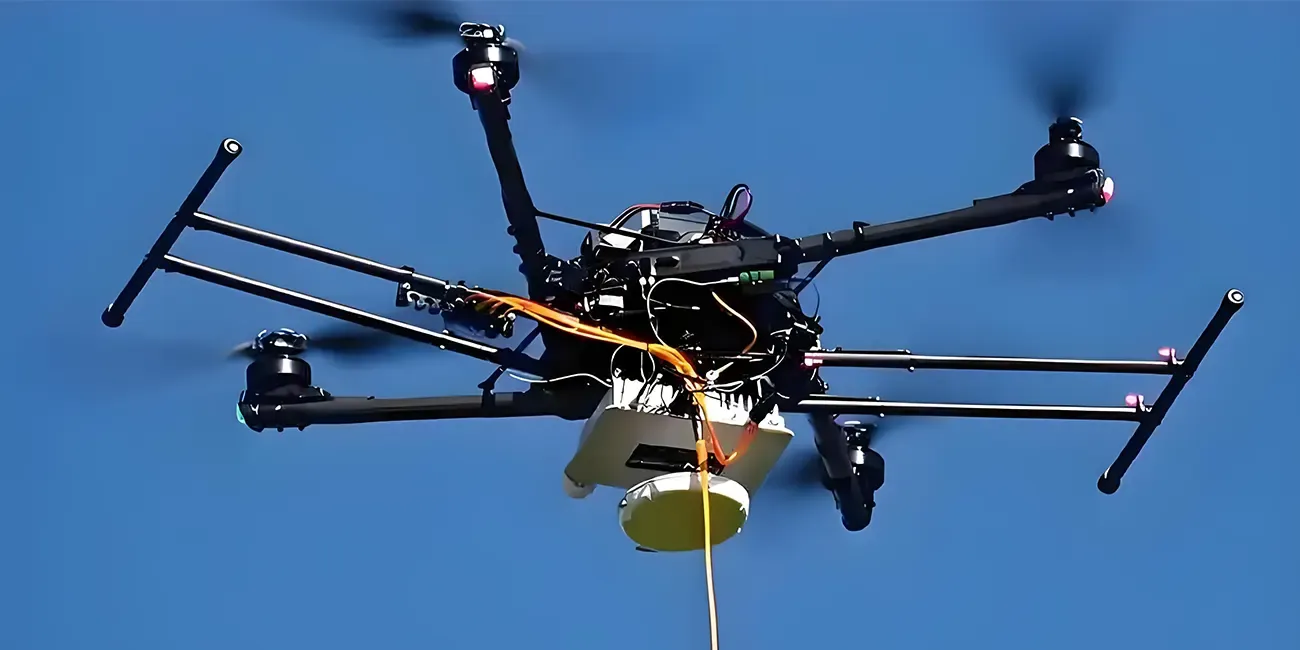

Optische Kommunikation UAV Wiring Harness System

Komponenten für optische Kommunikation UAV Harness System

Glasfaser Harness

Mit optischer Faser im Einzelmodus (Kerndurchmesser 8 - 10 μ m, Gesamtdurchmesser ≤ 0,25 mm) als Übertragungsmedium werden die UAV-Flugsteuerung, Sensoren und Missausrüstung über die Busarchitektur verbunden, die eine dynamische Freisetzung von 5 - 20 km unterstützt und eine stabile Übertragung bei einer Fluggeschwindigkeit von 120 km / h aufrechterhält.

Schutzgürz: Die äußere Schicht verwendet eine anti-vibrations - Kohlenfaserschale, integriert mit Epoxidharz Dichtungstechnologie, und kann extremen Temperaturen von -40 ° widerstehen.„ƒ bis zu 125„ƒ.

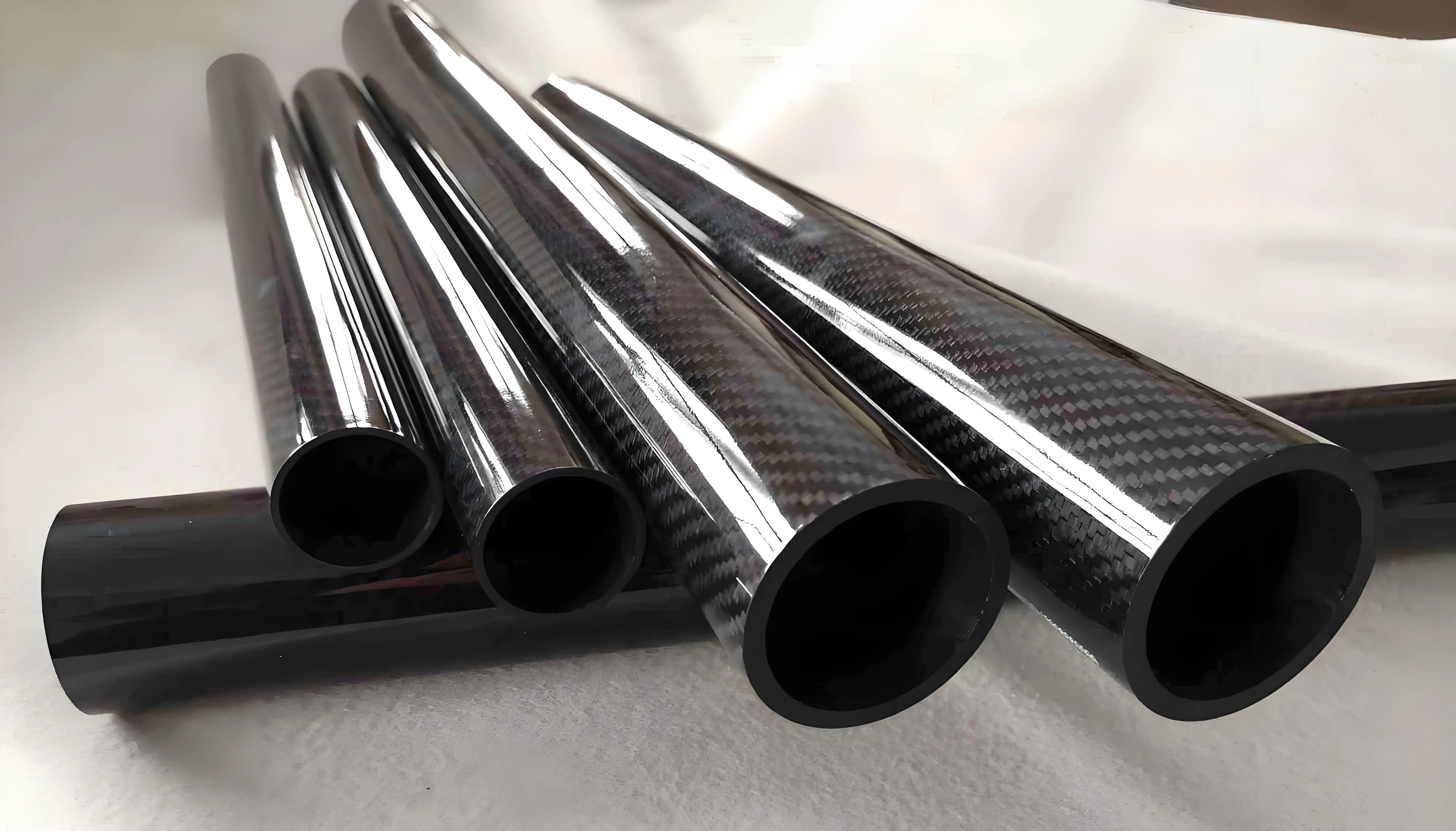

carbon fiber shell

Fotoelektrische Umwandlungsmodule

Das Luftende ist mit einer LD-Lichtquelle und einem variablen Fokusfaserkollimator ausgestattet, und das Bodenende ist mit einem MPPC-Array - Empfänger eingesetzt, um die bidirektionelle Umwandlung von elektrischen und optischen Signalen mit Bandbreite bis zu TB / s und Verzögerung von weniger als 1 ms zu erreichen.

MPPC array receiver

Stromversorgung integriertes Design

80A Hochstromversorgung und Datensignal werden synchron über die Glasfaser-Bus - Kaskadenarchitektur übertragen, wodurch die Anzahl der Kabel reduziert und die UAV-Lastverteilung optimiert wird.

optical fiber bus

Optische Kommunikation UAV Kabelgang Vergleichstabelle

Wiring Harness	Technische Merkmale	Anwendungsszenarien
Fiber Optic Drone Harness	Adoptieren Sie Single-Mode - optische Faser (Kerndurchmesser 8 - 10 μ m, Durchmesser ≤ 0,25 mm), unterstützen TB / s Bandbreite und 20 km dynamische Freisetzung, Verzögerung < 1 ms; Kohlenstofffaserschale kann extreme Umgebung von -40 ° A widerstehen„ƒ bis zu 125„ƒ Starke Anti-Vibrations - Leistung	Militärische Aufklärung (High-Definition - Videoübertragung vom russisch-ukrainischen Schlachtfeld), Strominspektion (Hochspannungsleitungsfehlererkennung)
Stromversorgung Harness	Widerstehen Spannung 2000VDC, Zugfestigkeit > 2000N, Außendurchmesser ≤ 4mm, Gewicht ≤ 2,3 kg / 100m, unterstützt 80A Hochstromversorgung und synchrone Übertragung von Kommunikationssignalen	Notfallkommunikation (Katastrophenhilfe), Basisstation Relais (Langzeitschweben)
Fiber Optic FPV-Dedicated Harness	Integrierte 0,45 mm Single-Mode - Glasfaser, 10 km störungsfreie Übertragung; ausgestattet mit Frequenzhopping-Fernbedienung und Low-Latency - Kamera (480P / 1200TVL), mit hervorragender Anti-elektromagnetische Interferenz - Fähigkeit	Industrieinspektion (Inspektion petrochemischer Anlagen), Film - und Fernsehluftfotografie (komplexe elektromagnetische Umgebungsoperationen)
DF56 Mehrterminal-Drahtgürtel	Mit dem Hirose DF56 - Steckverbinder als Kern wird es mit 44 # / 46 # Koaxiale Linie übereinstimmen, und die äußere Schicht ist mit leitfähiger geflochtener Schicht und Acetattuch bedeckt, die 3 - 7 - Terminals komplexes Signalübertragung unterstützt.	UAV-optoelektronische Pod (synchrone Übertragung von HD-Video - und Sensordaten von Gimbalkamera)
Leichtes Wiring Harness	Durchmesser ≤ 0,3 mm, Kohlenstofffaser-Aluminium - Legierung-Verbund - Hülle, Gesamtgewicht des Systems ≤ 1,5 kg, unterstützt 5 kg Nutzlast und 15 km Flugstrecke	Grenzpatrouille, intelligente Landwirtschaft (Mmissionen mit hoher Mobilität)
Korrosionsbeständiger industrieller Drahtgürtel	Adoptieren Sie UL 10005 42 # Draht und 34 # Abschirmungsschicht, resistent gegen Säure und Alkali Umgebung, und unterstützen Wärmebildsensor Millimeter-Ebene Defekterkennung	Inspektion von Industrieanlagen (Chemieanlagen, Hochspannungsübertragungsstürme)
5G Fusion Kommunikation Harness	Integriert 5G-Kommunikationsmodul und Glasfaserübertragung, unterstützt Fernbedienung über den Horizont und Echtzeit-HD - Video-Backhaul und ist kompatibel mit Low-Power - Wide-Area - Netzwerk-Technologie LoRa	Städtische Sicherheitsüberwachung, kooperativer Betrieb von Drohnenclustern (komplexe Terrain-Szenarien)

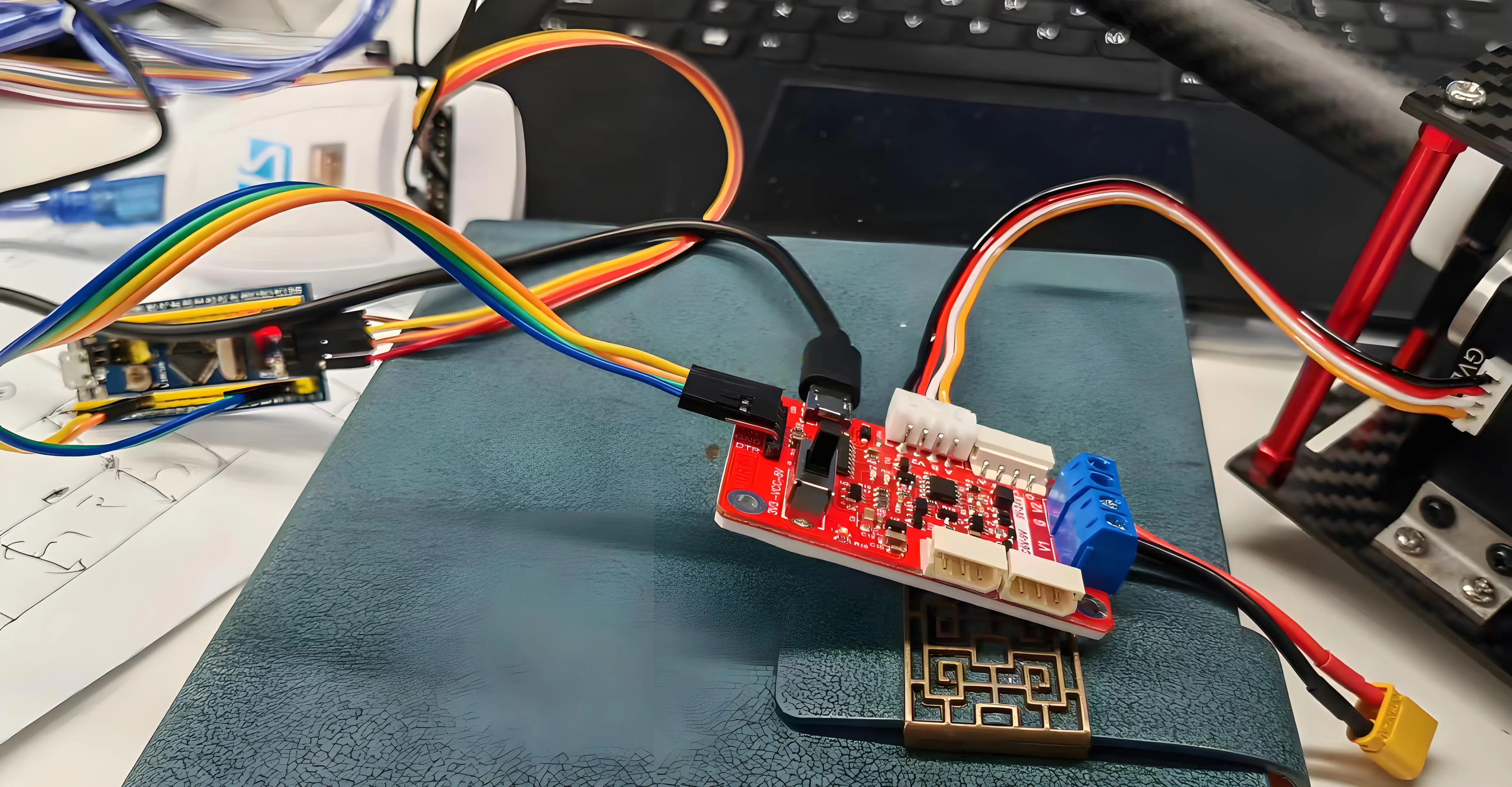

Optical communication UAV wiring harness

Das optische Kommunikations-UAV - Gärungssystem erfüllt die Bedürfnisse komplexer Szenarien durch differenziertes Design (Anti-Interferenz, Leichtgewicht und Multi-Protokoll - Kompatibilität) und deckt die drei wichtigsten Bereiche militärischer, industrieller und ziviler Nutzung ab. Kernparameter wie Bandbreite, Latenz und Umweltanpassungsfähigkeit haben branchenführende Niveaus erreicht.
