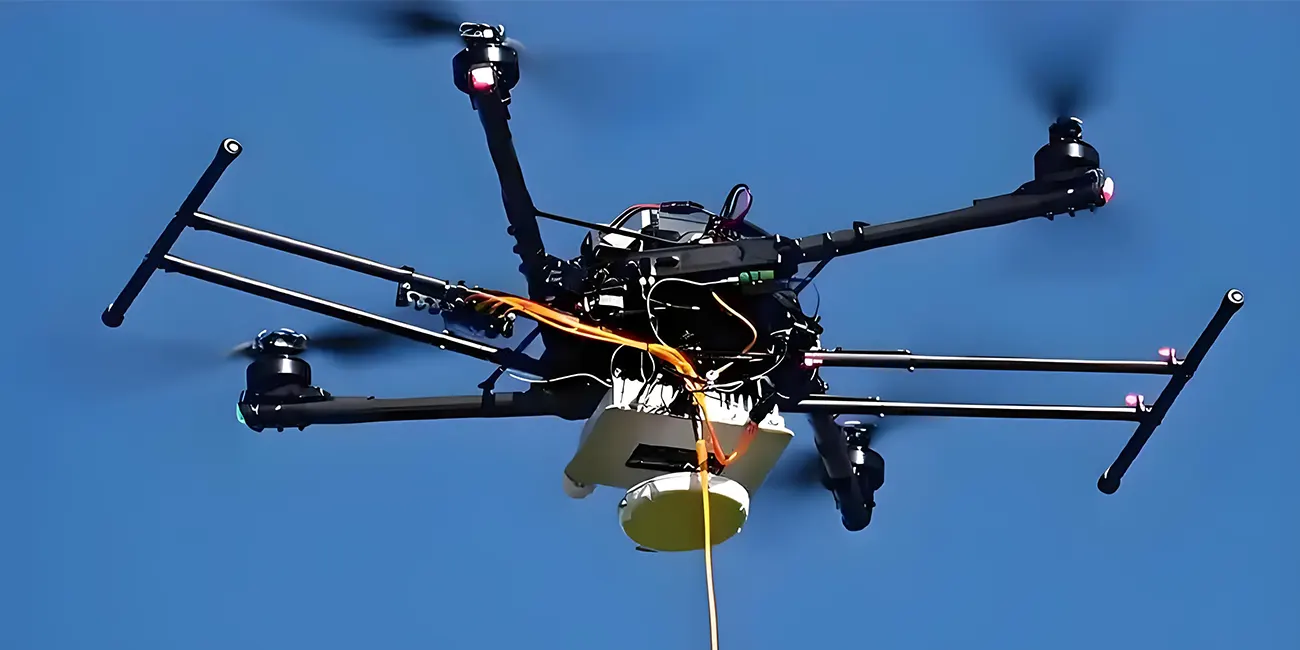

Système de câblage de communication optique UAV
Composants du système de harnais de communication optique UAV
Fibre optique Harness
En utilisant une fibre optique monomode (diamètre de noyau 8 - 10 μ m, diamètre total ≤ 0,25 mm) comme support de transmission, le contrôle de vol de l'UAV, les capteurs et l'équipement de mission sont connectés via l'architecture de bus, prenant en charge la libération dynamique de 5 - 20 km et maintien de la transmission stable à une vitesse de vol de 120 km / h.
Protection Harness : La couche extérieure utilise une coque en fibre de carbone anti-vibration, intégrée à la technologie d'étanchéité en résine époxy, et peut résister à des températures extrêmes de -40 ° C.„ƒ à 125.„ƒ Oh, oui.
Module de conversion photoélectrique
L'extrémité aérienne est équipée d'une source lumineuse LD et d'un collimateur à fibre à mise au point variable, et l'extrémité au sol est déployée avec un récepteur de réseau MPPC pour réaliser une conversion bidirectionnelle des signaux électriques et optiques, avec une bande passante allant jusqu'à TB / s et un délai inférieur à 1 ms.
Design intégré d'alimentation électrique
L'alimentation électrique à courant élevé de 80A et le signal de données sont transmis de manière synchrone via l'architecture en cascade de bus à fibre optique, réduisant ainsi le nombre de câbles et optimisant la répartition de la charge de l'UAV.
Tableau de comparaison de câblage de communication optique UAV
| Le Harness | Caractéristiques techniques | Scenarios d'application |
| Fibre optique drone harnais | Adopter la fibre optique monomode (diamètre de noyau 8 - 10 μ m, diamètre ≤ 0,25 mm), soutenir la bande passante TB / s et la libération dynamique de 20 km, retard < 1 ms ; coquille en fibre de carbone peut résister à l'environnement extrême de -40 °C„ƒ à 125.„ƒ Forte performance anti-vibration | Reconnaissance militaire (transmission vidéo haute définition du champ de bataille russo-ucrainien), inspection de puissance (détection des défauts de ligne haute tension) |
| Power supply harness | Resister à la tension 2000VDC, résistance à la traction > 2000N, diamètre extérieur ≤ 4mm, poids ≤ 2.3kg / 100m, supporte l'alimentation électrique à courant élevé 80A et la transmission synchrone des signaux de communication | Communications d'urgence (secours en cas de catastrophe), relais de station de base (volante à long terme) |
| Fibre optique FPV dédié harnais | Fibre optique monomode intégrée de 0,45 mm, transmission sans interférences de 10 km ; équipée d'une télécommande à saut de fréquence et d'une caméra à faible latence (480P / 1200TVL), avec une excellente capacité anti-interférences électromagnétiques | Inspection industrielle (inspection d'installations pétrochimiques), photographie aérienne de film et de télévision (opérations environnementales électromagnétiques complexes) |
| DF56 Harnais de câblage multi-terminaux | Avec le connecteur Hirose DF56 comme noyau, il est assorti de ligne coaxiale 44 # / 46 #, et la couche externe est recouverte d'une couche tressée conductrice et d'un tissu d'acétate, qui prend en charge la transmission de signaux complexes à 3 - 7 bornes. | Pod optoélectronique de UAV (transmission synchrone de la vidéo HD de la caméra gimbal et des données du capteur) |
| Lightweight Wiring Harness | Diamètre ≤ 0,3 mm, coque composite en alliage de fibre de carbone-aluminium, poids total du système ≤ 1,5 kg, supporte une charge utile de 5 kg et une distance de vol de 15 km | Patrouille frontalière, agriculture intelligente (missions de haute mobilité) |
| Harnais de câblage industriel résistant à la corrosion | Adopter UL 10005 42 # fil et 34 # couche de blindage, résistant à l'environnement acide et alcalin, et prendre en charge la détection de défauts au niveau du millimètre capteur d'imagerie thermique | Inspection des installations industrielles (usines chimiques, tours de transmission haute tension) |
| Harnais de communication 5G Fusion | Intégre le module de communication 5G et la transmission par fibre optique, prend en charge la télécommande au-dessus de l'horizon et le backhaul vidéo HD en temps réel, et est compatible avec la technologie LoRa Low Power Wide Area Network | Surveillance de la sécurité urbaine, exploitation collaborative de grappes de drones (scénarios de terrain complexes) |
Le système de harnais de communication optique UAV répond aux besoins de scénarios complexes grâce à une conception différenciée (anti-interférences, légèreté et compatibilité multi-protocole), couvrant les trois principaux domaines d'utilisation militaire, industrielle et civile. Les paramètres de base tels que la bande passante, la latence et l'adaptabilité environnementale ont atteint des niveaux de pointe de l'industrie.
