Si su producto transmite señales de sensores, comandos de control o energía eléctrica entre ensamblajes electrónicos, un arnés de cableado de bajo voltaje actúa como el sistema de interconexión organizado. Desde redes eléctricas de vehículos de pasajeros de 12 V hasta cableado de control en maquinaria industrial, estos ensamblajes conectan interruptores, sensores, actuadores, unidades de iluminación y ECUs en una red eléctrica robusta.
Esta guía de ingeniería define los arneses de cableado de bajo voltaje, explica el funcionamiento de los circuitos, desglosa la selección de componentes, describe aplicaciones reales, contrasta diseños de bajo y alto voltaje, y proporciona criterios de especificación basados en estándares para proyectos personalizados.

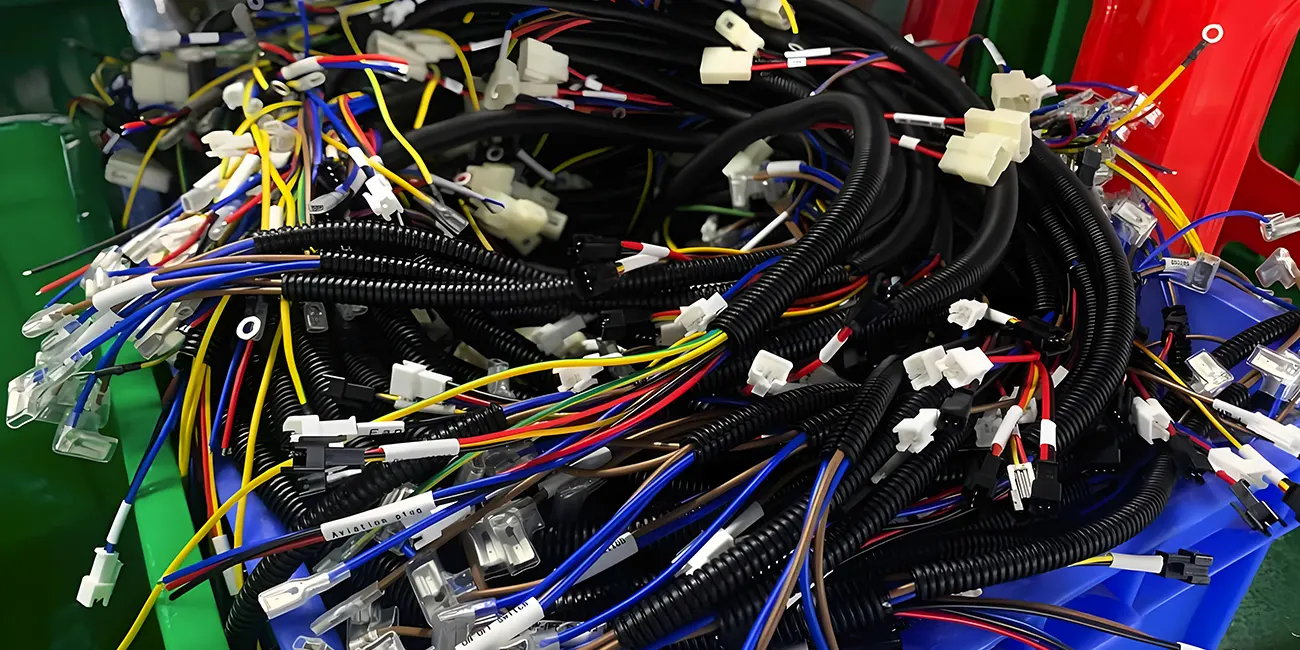

¿Qué es un arnés de cableado de bajo voltaje?
Un arnés de cableado de bajo voltaje es un ensamblaje de conductores aislados, terminales, conectores y materiales de protección construido para distribuir energía o transmitir señales dentro de un sistema eléctrico definido. Los despliegues típicos incluyen circuitos de vehículos de 12 V / 24 V, redes auxiliares de 48 V y cableado de control industrial. La clasificación de voltaje siempre sigue el tipo de equipo, las normas de la industria y los estándares de seguridad aplicables.
Los arneses de bajo voltaje no entregan energía de propulsión de alta salida. Cumplen tres funciones centrales de circuito:
- Transmisión de señales: Lecturas de sensores, comandos de control digital y datos de comunicación CAN/LIN a niveles de baja corriente.
- Energía de control: Activación de relés, solenoides, actuadores y luces indicadoras a 12 V, 24 V o 48 V.
- Distribución de energía: Entrega de energía eléctrica desde unidades de distribución de energía a ECUs, pantallas, sensores y otras cargas, con diseño limitado por el voltaje del circuito y los límites de corriente.
El bajo voltaje no elimina los riesgos de falla eléctrica. Conductores subdimensionados, contactos mal terminados o aislamiento degradado pueden provocar sobrecalentamiento, cortocircuitos y fallas térmicas. Todo ensamblaje de bajo voltaje debe diseñarse para coincidir con la corriente de operación, la temperatura ambiente y la exposición ambiental, igual que cualquier otro ensamblaje de cableado eléctrico.
¿Cómo funciona un arnés de cableado de bajo voltaje?
Un arnés de bajo voltaje es una colección estructurada de circuitos que enlazan controladores, sensores y cargas finales. Los circuitos se dividen en tres categorías funcionales:
- Distribución de energía: Trayectorias de corriente de suministro y retorno para componentes eléctricos alimentados.
- Transmisión de señales: Líneas de sensores analógicos, cableado de E/S digital y buses de datos seriales como CAN y LIN.
- Conexiones de control: Enlaces bidireccionales entre controladores electrónicos, sensores de entrada y actuadores de salida.
Para mantener la confiabilidad a largo plazo bajo vibración, calor y humedad, el arnés utiliza conductores de tamaño adecuado, terminaciones apropiadas, conectores compatibles y fundas protectoras. Los objetivos centrales de diseño son limitar la caída de voltaje, mitigar la interferencia electromagnética y preservar la integridad mecánica y eléctrica durante toda la vida útil.
Componentes clave de un arnés de cableado de bajo voltaje
La mayoría de los arneses de bajo voltaje incluyen alguna combinación de los siguientes componentes; la selección de materiales varía completamente según los requisitos de la aplicación:
| Componente | Función y reglas de selección de material |
|---|---|
| Conductores (cable) | Transporta corriente eléctrica y señales. Los conductores de cobre son estándar para ensamblajes de bajo voltaje. Para tipos de cables automotrices, los requisitos de conductor y aislamiento siguen especificaciones relevantes como JASO D 611 cuando corresponda. La sección transversal del conductor se selecciona según la demanda de corriente, la caída de voltaje permitida, los límites de temperatura, las condiciones de agrupamiento de instalación y la compatibilidad de terminales. |
| Aislamiento | Proporciona aislamiento eléctrico entre circuitos individuales. El PVC se usa ampliamente para aplicaciones sensibles al costo que requieren buena flexibilidad y fácil procesamiento. XLPE, PUR y otros materiales de aislamiento se seleccionan según el rango de temperatura de operación, la resistencia a la abrasión, la exposición química y los requisitos de flexibilidad. La idoneidad del material debe verificarse contra la especificación oficial del cable; XLPE y PUR no pueden tratarse como intercambiables para todos los entornos. |
| Terminales | Elementos de contacto metálicos que forman uniones eléctricas y mecánicas con los extremos de los cables. Los criterios de aceptación de engaste siguen estándares de mano de obra de ensamblaje: IPC/WHMA-A-620 rige la calidad general del ensamblaje de arneses; USCAR-21 se aplica exclusivamente a la validación de engastes no soldados automotrices; SAE AS7928 cubre terminales de engaste de cobre y empalmes para tipos de componentes relevantes. Estos tres estándares no son intercambiables. |
| Conectores | Carcasas moldeadas que alinean y bloquean los contactos de terminales de acoplamiento. Cuando se requiere protección de ingreso IP67 o IP68, la selección del conector debe coincidir con los sellos de entrada de cable, el diseño de los pasacables y la estructura de sellado del ensamblaje completo; los conectores sellados por sí solos no garantizan un rendimiento totalmente impermeable. |
| Fundas y cubiertas protectoras | Tubo corrugado, cinta textil, tubo trenzado o fundas termorretráctiles protegen los mazos de cables contra abrasión, daño térmico y humedad mientras mantienen un enrutamiento ordenado. |
| Sujetadores y pasacables | Clips, pasacables de goma y soportes de montaje aseguran el arnés a lo largo de las rutas de enrutamiento para prevenir abrasión y daño por fatiga inducida por vibración. |
Arneses de cableado de bajo voltaje vs. alto voltaje
Las diferencias técnicas entre los ensamblajes de control de bajo voltaje y los arneses de tracción de alto voltaje provienen de los límites de seguridad de voltaje y los requisitos de carga de energía:
| Atributo | Arnés de bajo voltaje | Arnés de alto voltaje |
|---|---|---|
| Rango de voltaje | Clase A (≤60 V CC / ≤30 V CA RMS) según definiciones automotrices ISO 6469-3; los umbrales de voltaje industrial siguen estándares de producto separados. | Clase B (60 V–1500 V CC, 30 V–1000 V CA RMS) bajo reglas automotrices ISO 6469-3. |
| Función principal | Señalización de sensores, lógica de control y entrega de energía auxiliar de baja corriente. | Transferencia de energía de tracción de alta corriente para trenes de potencia de vehículos eléctricos. |
| Sistemas típicos | Sistemas eléctricos de carrocería de 12 V/24 V, redes auxiliares de 48 V, circuitos de control de PLC industriales. | Paquetes de baterías de VE, inversores, motores de accionamiento y unidades de distribución de energía de alto voltaje. |
| Diseño de aislamiento | Sistema de aislamiento dimensionado para coincidir con el voltaje nominal, la temperatura de operación y la exposición química (PVC, XLPE, PUR). | Aislamiento grueso y termorresistente; la marca exterior naranja solo se requiere cuando lo especifican estándares de vehículos o planos de ingeniería del cliente. |
| Dimensionamiento del conductor | Sección transversal dimensionada para carga de corriente, caída de voltaje y aumento de temperatura; tanto cables de señal pequeños como cables de alimentación más grandes son comunes. | Conductores sobredimensionados diseñados para transportar corriente de tracción alta sostenida. |
| Blindaje EMI | Pares trenzados blindados solo para circuitos de señal sensibles de bajo nivel. | El blindaje se implementa selectivamente según el diseño del sistema EMC, no se aplica uniformemente en todos los ensamblajes de alto voltaje. |
| Estándares relevantes | Mano de obra de ensamblaje: IPC/WHMA-A-620; validación de engaste automotriz: USCAR-21; especificaciones de terminales de cobre: SAE AS7928; seguridad eléctrica del vehículo: serie ISO 6469 (solo Clase A). | Seguridad eléctrica del vehículo: ISO 6469-3; seguridad de choque federal: FMVSS 305; rendimiento de conectores de alto voltaje: ISO 20076. El conjunto final de estándares depende del tipo de vehículo, el mercado objetivo y los requisitos de diseño. |
| Peso y construcción | Generalmente más ligero y fácil de enrutar, aunque el peso final depende del tamaño del conductor, el blindaje y la construcción protectora. | Generalmente más pesado y menos flexible debido al aislamiento grueso y conductores grandes, con mayor costo de material. |
Esta tabla cubre solo la clasificación automotriz Clase A/Clase B. En equipos industriales, marinos y de consumo, los límites de bajo/alto voltaje siguen estándares específicos del producto. La clasificación de voltaje nunca equivale a la magnitud de corriente: los circuitos de bajo voltaje pueden transportar grandes corrientes continuas, por lo que el dimensionamiento del conductor y las clasificaciones de terminales siempre deben calcularse contra la corriente y la temperatura, no solo el voltaje. La mayoría de los vehículos eléctricos incluyen tanto circuitos auxiliares de bajo voltaje Clase A como circuitos de tracción de alto voltaje Clase B que funcionan en paralelo.
Aplicaciones comunes de los arneses de cableado de bajo voltaje
Los arneses de bajo voltaje son necesarios dondequiera que módulos electrónicos discretos necesiten interconectarse. Las principales categorías de aplicación incluyen:
- Automoción y vehículos todoterreno: Sistemas eléctricos de carrocería de 12 V completos, incluidos iluminación, cuadros de instrumentos, infoentretenimiento, sensores de seguridad, actuadores de ventanas y redes de comunicación de datos CAN/LIN.
- Vehículos eléctricos (VE): Redes auxiliares de bajo voltaje independientes que alimentan la electrónica de control del BMS, módulos ECU, pantallas del tablero y cargas de accesorios, completamente separadas del circuito de batería de tracción de alto voltaje.
- Automatización industrial: Cableado de paneles de control PLC, interconexiones de sensores, circuitos de control de relés y actuadores en maquinaria de fábrica.
- Electrodomésticos de consumo: Interconexiones internas de energía y señales dentro de dispositivos electrónicos domésticos y comerciales.
- Equipos marinos: Instrumentación, iluminación y cableado de control construidos para resistir niebla salina, alta humedad y vibración continua.
Cómo especificar un arnés de cableado de bajo voltaje
Para producir un ensamblaje duradero que cumpla con el rendimiento de vida útil completo, las especificaciones deben estructurarse en tres etapas secuenciales de ingeniería:
1. Entradas de diseño
Voltaje del circuito y corriente nominal, longitud individual del cable, tipo de señal (analógica/digital/datos de bus), temperatura de operación continua, condiciones de enrutamiento mecánico, requisitos de protección de ingreso y números de pieza completos de conectores.
2. Requisitos de fabricación
Reglas de pelado y procesamiento de cables, métodos de terminación de terminales, asignación de pines de conectores, construcción de puntos de derivación y especificaciones de agrupamiento y fijación de cables.
3. Verificación y prueba
Pruebas de continuidad y cortocircuito, medición de resistencia de aislamiento y pruebas ambientales específicas solo cuando lo requiera la especificación de diseño.
Para el cálculo del dimensionamiento de conductores, consulte nuestra guía técnica Cómo elegir el calibre de cable correcto. Para ensamblajes de cables sellados, consulte nuestra Guía de ensamblajes de cables impermeables.
Consejo de ingeniería: Para circuitos automotrices críticos para la seguridad, defina mutuamente la clase de mano de obra, las reglas de aceptación de engaste, el alcance de inspección y la cobertura de pruebas eléctricas junto con el cliente. La calidad del engaste debe cumplir con las especificaciones del fabricante de terminales y cables. El análisis de sección transversal, las pruebas de fuerza de extracción y la detección de continuidad se ejecutan estrictamente según el plan de validación y control de producción acordado.
Calidad y estándares para arneses de bajo voltaje
La confiabilidad del arnés depende de la calidad del engaste, la integridad de la conexión y la durabilidad del aislamiento. Los estándares de la industria sirven propósitos distintos y deben seleccionarse para coincidir con el alcance del proyecto:
- Mano de obra y aceptación de ensamblaje: IPC/WHMA-A-620 define criterios de inspección para engastes, empalmes y ensamblaje mecánico de cableado.
- Validación de engaste automotriz: USCAR-21 proporciona protocolos de prueba exclusivamente para uniones de engaste no soldadas de cable a terminal en aplicaciones automotrices.
- Especificaciones de terminales de cobre: SAE AS7928 cubre terminales de engaste, empalmes y herrajes de terminales; no es intercambiable con USCAR-21.
- Seguridad eléctrica del vehículo: ISO 6469-3 establece límites de voltaje Clase A / Clase B solo para sistemas eléctricos de vehículos de carretera; este estándar no se aplica a proyectos de cableado industrial general.
Los fabricantes de buena reputación proporcionan evidencia de prueba documentada adaptada a los requisitos del proyecto, incluidos informes de sección transversal de engaste, datos de fuerza de extracción de terminales y registros de pruebas eléctricas alineados con el plan de validación del cliente. Esto elimina las fallas de campo más comunes: contacto intermitente, hilos de conductor rotos y circuitos abiertos inducidos por corrosión.
Preguntas frecuentes: ¿Qué es un arnés de cableado de bajo voltaje?
¿Qué rango de voltaje se considera bajo voltaje?
Según las reglas automotrices ISO 6469-3, la Clase A de bajo voltaje se define como ≤60 V CC o ≤30 V CA (RMS). La mayoría de los arneses de bajo voltaje operan a 12 V, 24 V o 48 V. Para productos industriales, marinos y de consumo, la clasificación de voltaje sigue los estándares de seguridad de producto relevantes.
¿Cuál es la diferencia central entre arneses de bajo voltaje y alto voltaje?
Los ensamblajes de bajo voltaje transportan señales de control y energía auxiliar de baja corriente dentro de los límites de voltaje Clase A automotrices. Los arneses de tracción de alto voltaje transportan alta potencia a niveles de voltaje Clase B y requieren aislamiento térmico más grueso; la marca de aislamiento naranja solo se exige cuando lo especifican estándares de ingeniería de vehículos o planos del cliente.
¿Dónde se despliegan los arneses de cableado de bajo voltaje?
Estos ensamblajes conectan módulos electrónicos en sistemas eléctricos de carrocería automotriz, redes de control auxiliar de VE, paneles de control industrial, electrónica de consumo y sistemas de instrumentación marina.
¿Cómo selecciono el calibre de cable correcto para un arnés de bajo voltaje?
Elija la sección transversal del conductor según la carga de corriente continua, la caída de voltaje permitida y el aumento de temperatura ambiente. Valide el rendimiento del engaste del terminal y la resistencia a la extracción contra las especificaciones del cable y terminal, siguiendo el plan de validación del proyecto acordado.
¿Puede un arnés de cableado de bajo voltaje alcanzar clasificaciones impermeables IP67 o IP68?
La protección IP67/IP68 es un objetivo de diseño alcanzable. El rendimiento de protección de ingreso del ensamblaje completo depende del diseño completo del sistema: sellos de conectores, pasacables de entrada de cable, uniones de derivación y todas las posibles rutas de ingreso de agua. El ensamblaje terminado debe pasar pruebas formales de terceros para confirmar el cumplimiento con la clasificación IP.
Conclusión
Un arnés de cableado de bajo voltaje robusto se construye haciendo coincidir el calibre del cable, los terminales, los conectores y los materiales protectores directamente con las cargas del circuito y las condiciones ambientales de operación. Especificaciones escritas precisas, flujos de trabajo de ensamblaje controlados y pruebas de verificación específicas aseguran que el ensamblaje terminado cumpla con los requisitos de rendimiento de la aplicación a largo plazo.
