Automobile Instrument Panel Harness

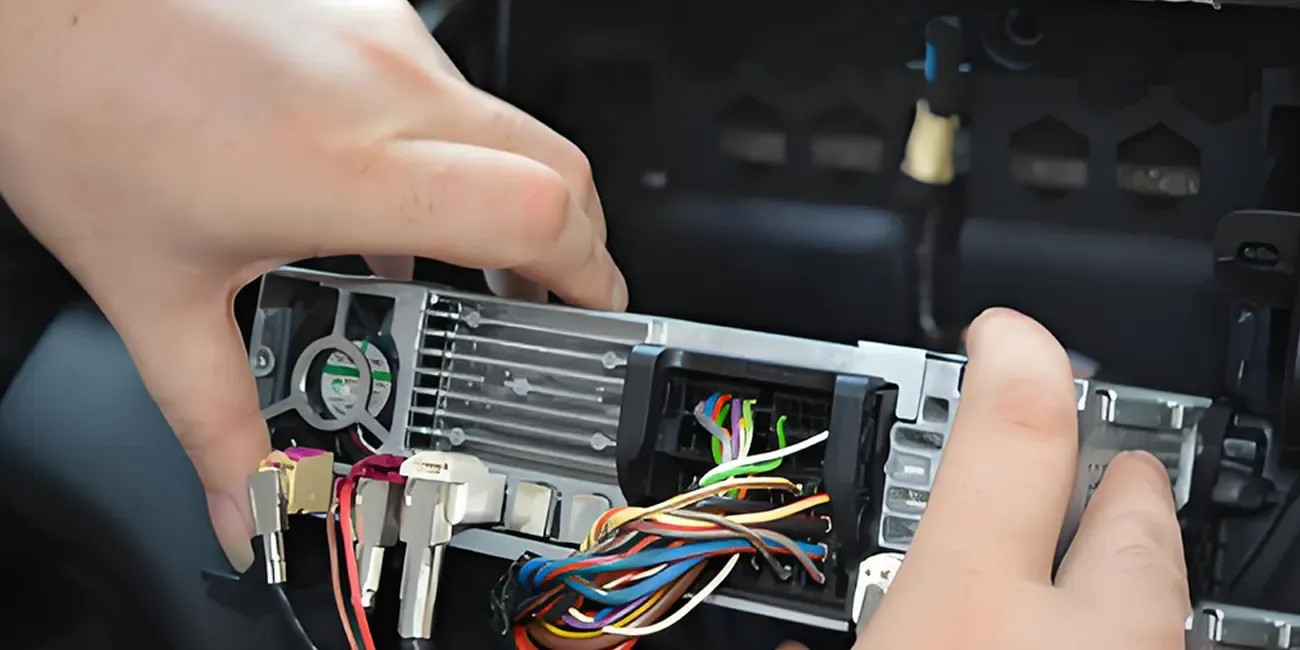

Le faisceau de câblage du panneau d'instruments de l'automobile se réfère au système de câblage qui est posé le long du tube d'instruments et relie les composants électriques du panneau d'instruments, le faisceau de câblage du sol, le faisceau de câblage du plafond, le faisceau de câblage de la cabine avant de l'instrument, le faisceau de câblage du module de climatisation, le faisceau de câblage de la porte avant gauche et droite, Sa fonction principale est de connecter et d'alimenter pour assurer le fonctionnement normal du panneau de voiture et des composants connexes.

Le harnais de câblage du tableau de bord de la voiture utilise des fils de cuivre à noyau multi-brins pour transmettre de l'énergie et des signaux. Le connecteur assure un accrochage stable entre les appareils (comme l'instrument combiné et le verrou d'allumage). Le faisceau de câblage du tableau de bord de la voiture suit une conception standardisée (comme le rouge pour le circuit d'alimentation) pour faciliter l'entretien et l'identification.

Matériaux de protection pour les harnais de câblage du tableau de bord automobile

La couche extérieure est enveloppée de tubes ondulés ignifuge ou de gaines en mousse pour empêcher les faisceaux de câblage de frotter contre la structure du tableau de bord pour produire du bruit ou des courts-circuits.

Certains faisceaux de câblage sont équipés de supports métalliques (tels que des jambes flexibles) pour améliorer la résistance aux vibrations et la stabilité de l'installation.

Points clés de la conception du harnais de câblage du panneau d'instruments automobile

• La ligne principale est acheminée le long de la poutre du tube, et la partie de flexion est fixée avec une plaque de pression de harnais pour éviter le relâchement ou l'usure ;
• Le harnais de branche est fixé au support avec une attache de câble ou une boucle pour réduire les interférences de vibration.

Optimisation des points de mise à la terre

Les points de mise à la terre sont répartis uniformément sur le faisceau de tube pour éviter la mise à la terre à longue distance entre la région entraînant un diamètre externe excessif du harnais ;

Ajoutez un faisceau de mise à la terre indépendant pour connecter la tôle du corps pour éviter une mauvaise mise à la terre causée par la rouille des boulons.

Valeur d'application du harnais de câblage du panneau d'instruments automobile

En tant que « système nerveux central » du système électrique du véhicule, le harnais du tableau de bord affecte directement la fiabilité et la sécurité de l'affichage des informations de conduite grâce à un contrôle précis du signal et à la transmission de puissance. Sa conception de protection et son câblage standardisé améliorent encore la durabilité et la commodité d'entretien du véhicule.

• Si vous avez besoin d'un faisceau de câblage personnalisé, vous pouvez Contactez nous.
