Automotive Instrument Panel Wiring Harness

Il cablaggio del pannello strumentale automobilistico si riferisce al sistema di cablaggio che è posato lungo il tubo degli strumenti e collega i componenti elettrici del pannello strumentale, il cablaggio del pavimento, il cablaggio del soffitto, il cablaggio della cabina anteriore dello strumento, il cablaggio del modulo di condizionamento dell 'aria, il cablaggio della porta anteriore sinistra e destra, La sua funzione principale è quella di collegare e fornire energia per garantire il normale funzionamento del pannello dell 'auto e dei relativi componenti.

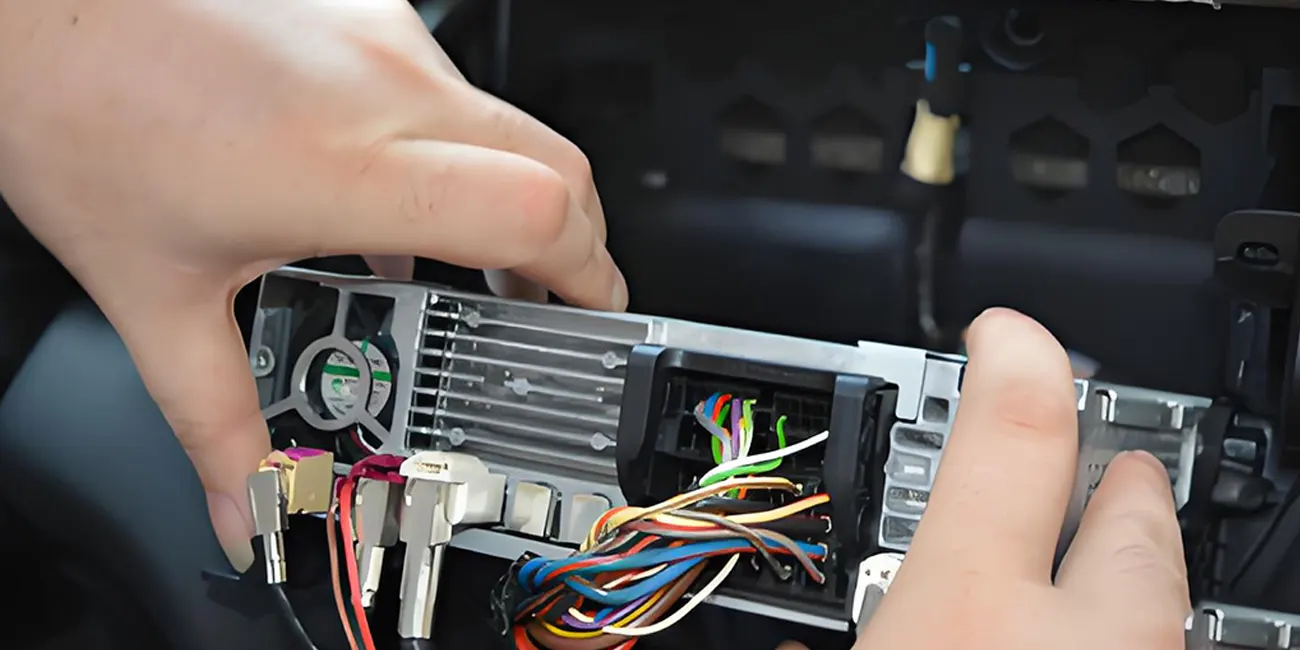

Il cablaggio del cruscotto automobilistico utilizza cavi di rame a multifilamento per trasmettere potenza e segnali. Il connettore garantisce un collegamento stabile tra i dispositivi (come il strumento combinato e il blocco di accensione). Il cablaggio del cruscotto segue un design standardizzato (come il rosso per il circuito di alimentazione) per facilitare la manutenzione e l'identificazione.

Materiali protettivi per i cablaggi del cruscotto automobilistico

Lo strato esterno è avvolto con tubi ondulati ignifranti o gabbine di schiuma per impedire che i cablaggi si strofinino contro la struttura del cruscotto per produrre rumore o cortocircuiti.

Alcuni cablaggi sono equipaggiati con supporti in metallo (come i bracci flessibili) per migliorare la resistenza alle vibrazioni e la stabilità dell 'installazione.

Punti chiave della progettazione del cablaggio del pannello strumentale automobilistico

• La linea principale è instradata lungo la fascia del tubo e la parte piegata è fissata con una piastra di pressione del harness per evitare allentamento o usura;
• L'armatorio di ramificazioni è fissato al supporto con una cravatta o una fermatura per ridurre le interferenze di vibrazione.

Ottimizzazione dei punti di terra

I punti di messa a terra sono distribuiti uniformemente sul fascio del tubo per evitare la messa a terra a lunga distanza attraverso la regione che si traduce in un diametro esterno eccessivo del harness;

Aggiungi un arnaggio di messa a terra indipendente per collegare la lamiera del corpo per evitare una scarsa messa a terra causata dalla ruggine dei bulloni.

Valore di applicazione del cablaggio del pannello di strumentazione dell 'automobile

In qualità di "sistema nervoso centrale " del sistema elettrico del veicolo, il harness del pannello strumentale influenza direttamente l'affidabilità e la sicurezza del display delle informazioni di guida attraverso un preciso controllo del segnale e la trasmissione di potenza. Il suo design protettivo e il cablaggio standardizzato migliorano ulteriormente la durata e la comodità di manutenzione del veicolo.

• Se hai bisogno di un arnés di cablaggio personalizzato, puoi Contattaci.
