Un faisceau de câblage de remorque doit correspondre à l'interface du connecteur, aux affectations de broches et aux exigences électriques du véhicule tracteur et de la remorque. Les différences de conventions de câblage peuvent rendre les codes couleurs trompeurs, même lorsque les connecteurs s'accouplent physiquement. Ce guide couvre les types de connecteurs de remorque courants, les normes de câblage SAE et ISO, l'identification des circuits et les contrôles de compatibilité, ainsi que les spécifications clés à confirmer lors de la sélection ou de la commande d'un faisceau personnalisé.

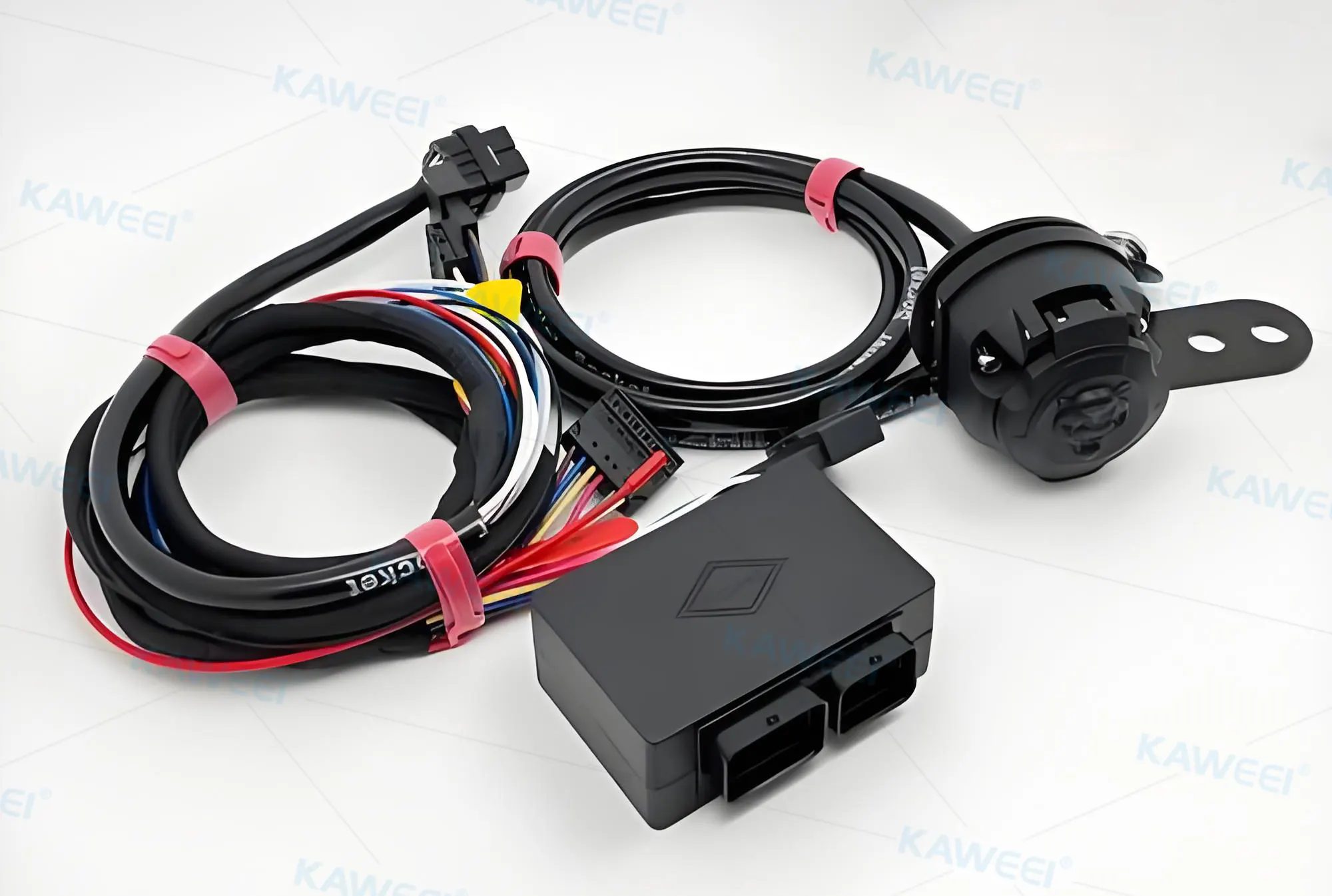

Qu'est-ce qu'un faisceau de câblage de remorque ?
Un faisceau de câblage de remorque est l'ensemble électrique qui transfère les signaux et l'énergie entre le véhicule tracteur et la remorque. Il distribue les circuits d'éclairage, de freinage et auxiliaires depuis le connecteur du véhicule vers les lampes et équipements de la remorque, et revient par un chemin de masse désigné.
Principaux composants d'un faisceau de câblage de remorque
Comprendre les pièces aide lors de la spécification ou de l'inspection d'un faisceau :
-
Conducteurs — fils de cuivre isolés dimensionnés pour le courant de chaque circuit.
-
Connecteur — la paire fiche/prise qui accouple les interfaces du véhicule et de la remorque.
-
Bornes — les contacts métalliques qui établissent la connexion électrique, terminés selon la méthode spécifiée pour le connecteur et l'application.
-
Gaines de protection — conduit ou ruban qui protège les fils contre l'abrasion, l'humidité et la chaleur.
-
Branches et décharge de traction — jonctions où les circuits se divisent vers des lampes individuelles, et support qui empêche les forces de traction sur la connexion.
Circuits électriques courants dans les systèmes de remorque
-
Feux arrière et de position (marqueurs)
-
Clignotants gauche et droit (souvent combinés avec frein/arrêt)
-
Feux de freinage (arrêt)
-
Retour de masse
-
Feux de recul (marche arrière) — si pris en charge
-
Freins électriques de remorque
-
Alimentation auxiliaire (charge de batterie ou alimentation d'accessoires)
Types courants de connecteurs de faisceau de câblage de remorque
Les connecteurs sont le plus souvent décrits par leur nombre de positions. Cependant, le nombre de broches seul ne définit pas la fonction de chaque contact — des fiches d'apparence similaire peuvent transporter des circuits différents selon le schéma de câblage utilisé. L'accouplement physique ne garantit pas la compatibilité électrique ; vérifiez toujours l'affectation des broches plutôt que de vous fier uniquement au code couleur des fils.
|
Type de connecteur
|
Application typique
|
Considération clé
|
|---|---|---|
|
4 voies plate
|
Éclairage de base
|
Feux arrière/marqueurs, clignotants/arrêt gauche et droit, et masse ; pas de circuits de recul ni d'alimentation auxiliaire.
|
|
5 voies plate
|
Remorques avec déclenchement de recul ou blocage de frein hydraulique
|
La fonction du cinquième circuit doit être confirmée par rapport au schéma de câblage spécifique.
|
|
6 voies rond
|
Remorques conventionnelles de moyen tonnage et plus anciennes
|
Le brochage varie considérablement ; ne supposez jamais une configuration universelle.
|
|

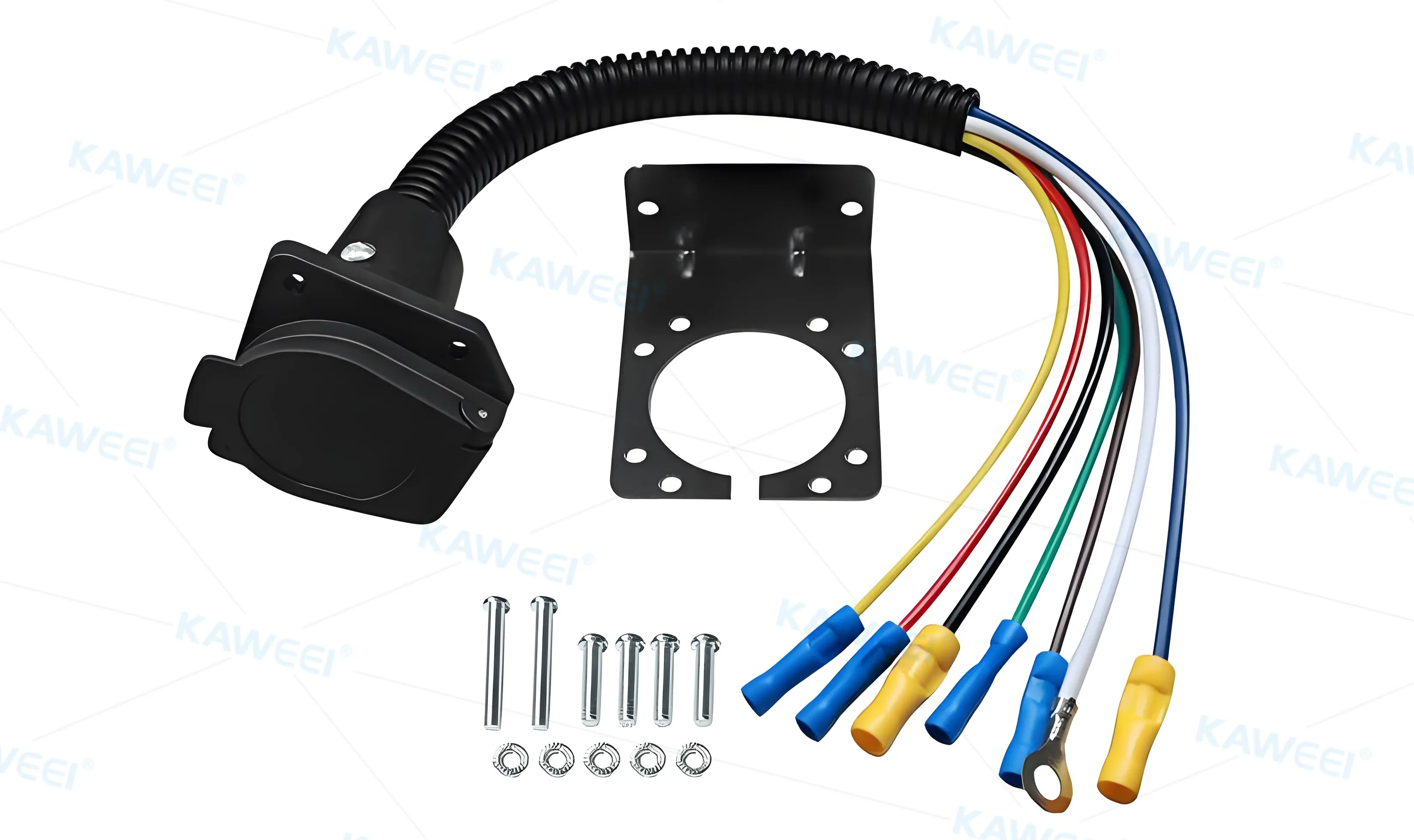

7 voies lame
|
Véhicules récréatifs, caravanes et remorques utilitaires multifonctions nord-américains
|
Prend en charge des circuits étendus ; les fonctions des broches dépendent du schéma de câblage utilisé.
|
|

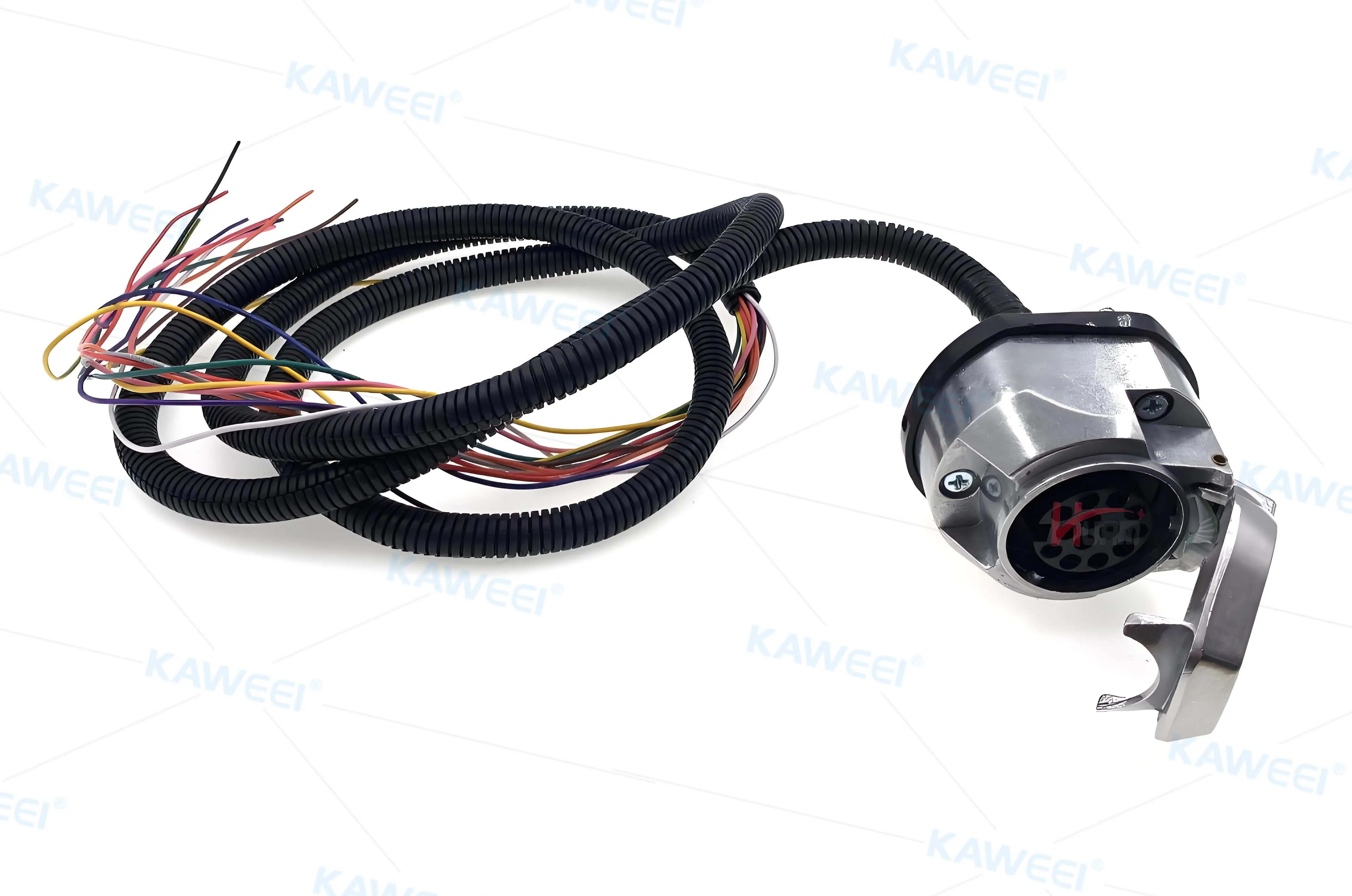

7 broches rond / 13 broches
|
Flottes de remorques européennes
|
Respectez les normes régionales ISO 1724 (7 broches) ou ISO 11446 (13 broches) ; ne les interchanges pas avec la lame 7 voies nord-américaine.
|
Normes de câblage de remorque et configurations de broches
Les normes définissent la géométrie du connecteur et la fonction des broches, qui servent de base de compatibilité. Les codes couleur de fils conventionnels sont des pratiques de marché distinctes et peuvent ne pas être alignés sur les normes formelles.
SAE J2863 et connecteurs de remorque à sept positions
SAE J2863 spécifie les exigences pour les interfaces de connecteurs de remorquage à sept positions utilisées dans les applications automobiles et de véhicules récréatifs basse tension applicables. Elle fournit une base commune pour la conception et la compatibilité des connecteurs. Confirmez l'édition applicable et vérifiez le brochage et les exigences de performance du connecteur avant de spécifier un faisceau.
SAE J1239 et connexions de remorque multiconducteurs
SAE J1239 spécifie les règles de câblage et de connecteurs rectangulaires pour les faisceaux de remorque à quatre, cinq et huit conducteurs pour les remorques dans son domaine d'application spécifié, y compris les fonctions des circuits, le codage couleur des fils et la protection contre les dangers électriques. La géométrie du connecteur, le nombre de conducteurs et l'affectation des broches doivent être vérifiés par rapport à la norme applicable et à la documentation réelle du faisceau.
Normes européennes de connecteurs de remorque
ISO 1724 spécifie le connecteur sept pôles Type 12N pour les systèmes électriques de véhicules tracteurs et tractés à 12 V nominaux, couvrant principalement les fonctions d'éclairage normal. ISO 11446 établit le connecteur de remorque 13 pôles avec feu de recul supplémentaire, alimentation permanente 12 V et alimentation de charge commutée. L'interface appropriée dépend du véhicule, de la configuration de la remorque et des exigences régionales ; confirmez l'édition applicable et l'allocation des fonctions avant de spécifier.
Fonctions des broches vs codes couleur des fils
Les normes de câblage applicables définissent les fonctions des broches du connecteur, tandis que les couleurs de fils servent de conventions d'identification. La même couleur de fil peut être utilisée pour différents circuits dans différents schémas de câblage, donc vérifiez toujours les affectations de circuits par rapport au brochage du connecteur applicable et à la documentation du fabricant plutôt que de vous fier uniquement à la couleur du fil.
Codes couleur de câblage de remorque et fonctions des circuits
Couleurs de fils courantes du connecteur 4 voies plate
Le tableau ci-dessous reflète l'attribution de couleurs typique pour un connecteur 4 voies plate. Il s'agit d'une convention courante à titre de référence uniquement ; n'utilisez jamais la couleur seule pour confirmer l'affectation des circuits.
|
Couleur
|
Fonction typique
|
|---|---|
|
Blanc
|
Retour de masse
|
|
Marron
|
Feux arrière/de position/marqueurs
|
|
Jaune
|
Clignotant gauche/feu d'arrêt
|
|
Vert
|
Clignotant droit/feu d'arrêt
|
Fonctions des broches du connecteur 7 voies
Le tableau montre un schéma de câblage à lame 7 voies nord-américain courant à titre de référence. Les fonctions des broches et les couleurs varient selon la convention de câblage utilisée, donc confirmez le brochage par rapport à la norme applicable et à la documentation du fabricant avant de connecter.
|
Broche
|
Fonction typique (schéma VR courant)
|
Couleur typique
|
|---|---|---|
|
1
|
Retour de masse
|
Blanc
|
|
2
|
Feux arrière/de position/marqueurs
|
Marron
|
|
3
|
Clignotant gauche/arrêt
|
Jaune
|
|
4
|
Clignotant droit/arrêt
|
Vert
|
|
5
|
Freins électriques de remorque
|
Bleu
|
|
6
|
Feux de recul (marche arrière)
|
Rouge/Orange/Violet
|
|
7
|
Alimentation auxiliaire 12 V
|
Noir/Orange
|
Le tableau 7 voies n'est qu'un exemple de référence. Le sens de numérotation des broches diffère entre la face de la fiche, le côté entrée de fil et la prise, et les couleurs changent avec la convention de câblage. Vérifiez toujours par rapport au dessin de brochage du connecteur avant le câblage ou le dépannage.
Différences entre les schémas de couleurs SAE et RV traditionnels
Même pour des connecteurs à lame 7 voies identiques, la correspondance broche-couleur peut différer entre le câblage conforme SAE et les conventions plus anciennes de l'industrie des VR. Une broche affectée aux freins électriques dans un schéma peut porter l'alimentation de charge auxiliaire dans un autre, donc vérifiez le brochage et les fonctions des circuits du connecteur par rapport à la norme applicable ou à la documentation du fabricant avant de connecter le faisceau.
Pourquoi la vérification du brochage est importante
Deux connecteurs peuvent se verrouiller physiquement alors que leurs circuits restent électriquement incompatibles. Pour vérifier, localisez le dessin de brochage officiel du connecteur, comparez chaque broche au circuit prévu et confirmez par un test de continuité ou une vérification fonctionnelle sur le véhicule installé.
Comment choisir le bon faisceau de câblage de remorque
Faire correspondre le connecteur au véhicule tracteur et à la remorque
Confirmez le facteur de forme du connecteur sur le véhicule tracteur et la remorque. Vérifiez le nombre réel de circuits actifs des deux côtés, plutôt que de compter uniquement les positions physiques des broches.
Confirmer la tension, le courant et la section de fil
La taille du fil ne peut pas être déterminée uniquement par le nombre de broches. Suivez ce flux de travail d'ingénierie pour sélectionner le bon conducteur :
-
Enregistrez le courant de fonctionnement en régime permanent et le courant transitoire ou d'appel, le cas échéant, pour chaque circuit.
-
Calculez la longueur totale du conducteur aller, la tension d'alimentation et la chute de tension maximale admissible.
-
Sélectionnez la section de fil en fonction du matériau du conducteur, de la classe de température de l'isolant, du facteur de regroupement des fils et des conditions ambiantes sur site.
-
Faites correspondre de manière cohérente le calibre du fusible, la capacité de courant de la borne et la taille du conducteur.
-
Effectuez une vérification électrique en charge pour les circuits à courant élevé, y compris les freins électriques et les alimentations auxiliaires.
Un conducteur sous-dimensionné peut provoquer une chute de tension excessive et peut surchauffer si le courant de fonctionnement dépasse la capacité nominale dans les conditions d'installation réelles.
Tenir compte de la longueur du câble et de la chute de tension
Les longs trajets de câblage augmentent la résistance totale du circuit. En règle générale, augmentez la section des conducteurs pour les longueurs étendues afin que la chute de tension reste dans la tolérance des circuits d'éclairage et de commande de frein.
Évaluer l'humidité, les vibrations, l'abrasion et la corrosion
Les faisceaux de remorque fonctionnent dans des conditions extérieures exposées. L'infiltration d'humidité, la corrosion, les vibrations et l'abrasion peuvent contribuer à des défauts électriques intermittents. L'étanchéité du connecteur, la rétention des bornes, la décharge de traction et une protection appropriée des fils doivent être pris en compte lors de la conception du faisceau.
Vérifier les exigences de freinage et d'alimentation auxiliaire
Les systèmes de freinage électrique, les freins hydrauliques à inertie et les circuits de charge de batterie créent des charges électriques différentes. Confirmez le type de frein et la demande d'alimentation auxiliaire avant de finaliser les spécifications de fil et la protection contre les surintensités.
Installation et test du faisceau de câblage de remorque
Inspecter le connecteur et le câblage avant l'installation
Vérifiez le boîtier du connecteur, les bornes et les conducteurs pour des dommages physiques, la corrosion et des débris. Confirmez que toutes les bornes sont complètement en place et verrouillées à l'intérieur du boîtier du connecteur.
Vérifier les affectations de broches et la continuité de masse
À l'aide du schéma de brochage officiel, confirmez que chaque circuit aboutit à la bonne borne. Vérifiez la continuité de masse selon la conception du faisceau ; le cas échéant, effectuez un test de chute de tension en charge pour identifier une résistance excessive dans le chemin de masse. Ne supposez pas que le châssis de la remorque est le chemin de retour prévu, sauf si la conception du système le spécifie.
Tester les circuits d'éclairage, de freinage et auxiliaires
Activez chaque circuit séquentiellement et confirmez le bon fonctionnement des lampes avec un équipement de test approprié. Portez une attention particulière aux tests en charge pour les circuits de frein électrique et d'alimentation auxiliaire, et validez les performances du fusible et de la protection du circuit.
Inspecter le routage, la décharge de traction et la protection des fils
Acheminez les faisceaux à l'écart des composants mobiles, des pièces d'échappement à haute température et des bords métalliques tranchants. Fixez le câblage avec des clips de câble et ajoutez une décharge de traction aux points d'entrée du connecteur pour empêcher la tension de desserrer les bornes.
Problèmes courants de faisceau de câblage de remorque et dépannage
Le tableau répertorie les symptômes courants et où commencer à chercher. Il indique des directions d'investigation, pas des causes certaines — confirmez toujours avant de remplacer des pièces.
|
Symptôme
|
Cause possible
|
Quoi vérifier
|
|---|---|---|
|
Les feux ne fonctionnent pas
|
Coupure d'alimentation, masse à haute résistance ou lampe défaillante
|
Alimentation, continuité de masse et continuité du circuit de lampe
|
|
Fonctionnement anormal du clignotant
|
Affectation de broches mal câblée ou mauvais contact de borne
|
Mappage des fonctions des broches et intégrité des bornes du connecteur
|
|
Les feux clignotent par intermittence
|
Résistance de contact excessive ou retour de masse instable
|
Tous les points de connexion, le chemin de masse et la tension du circuit en charge
|
|
L'alimentation auxiliaire est morte
|
Alimentation commutée désactivée, fusible grillé ou chute de tension de ligne excessive
|
Source d'alimentation, protection contre les surintensités et tension en charge sur le trajet de câblage
|
|
Le connecteur subit une infiltration d'eau et une corrosion des bornes
|
Dommage d'étanchéité ou protection inadéquate pour l'environnement d'exploitation
|
Intégrité du joint, boîtier du connecteur et degré de protection environnementale
|
Conception et fabrication de faisceaux de câblage de remorque personnalisés
Informations requises pour un devis de faisceau personnalisé
-
Modèle de connecteur, numéro de pièce OEM ou schéma de brochage complet
-
Quantité de circuits, fonction des broches, tension de fonctionnement et courant de charge par circuit
-
Section de fil, matériau du conducteur et exigences d'isolation
-
Longueur totale du faisceau et restrictions de routage des branches
-
Spécifications environnementales : indice d'étanchéité, plage de température, vibrations et résistance à la corrosion
-
Volume de production et exigences de tests électriques obligatoires
Sélection des connecteurs, spécification des fils et routage
En conception personnalisée, appliquez directement ces exigences : confirmez l'interface du connecteur d'accouplement, dimensionnez les conducteurs selon la charge calculée et les limites de chute de tension, et disposez le routage pour éviter l'abrasion, la chaleur et les pièges à eau.
Tests électriques et contrôles qualité en production
Les méthodes de vérification doivent être sélectionnées en fonction de la conception du faisceau et des exigences applicables. Les contrôles typiques peuvent inclure la continuité des circuits, le mappage broche à broche, les tests fonctionnels et les tests d'isolation le cas échéant. Les conditions de test et les critères d'acceptation doivent être définis avant la production. Les tests ou certifications spécifiques ne sont revendiqués que lorsqu'ils sont soutenus par des enregistrements d'usine réels.
Questions fréquentes
Quelle est la différence entre un connecteur de remorque 4 broches et 7 broches ?
Un connecteur 4 broches ne transporte généralement que les circuits d'éclairage de base : feu arrière, clignotant/arrêt gauche et droit, et masse. Un connecteur de remorque 7 voies peut prendre en charge des circuits supplémentaires pour des fonctions telles que les freins électriques de remorque, les feux de recul et l'alimentation auxiliaire. Les fonctions disponibles dépendent de la norme du connecteur et de la configuration du câblage, donc confirmez le brochage avant de connecter le véhicule et la remorque.
Un connecteur de remorque 7 voies peut-il avoir différentes couleurs de fils ?
Oui. Deux connecteurs à lame 7 voies d'apparence identique peuvent suivre des règles d'attribution de couleurs différentes (par exemple, un schéma aligné SAE par rapport à une convention RV traditionnelle). Vérifiez toujours le brochage plutôt que de faire confiance uniquement à la couleur du fil.
Comment savoir si un faisceau de câblage de remorque est compatible ?
Confirmez trois éléments essentiels : facteur de forme du connecteur correspondant sur le véhicule et la remorque, mappage cohérent des fonctions des broches et capacité de charge du circuit correspondante. Validez la compatibilité avec des schémas de brochage et des tests fonctionnels dans les conditions de fonctionnement spécifiées.
Quelle section de fil doit être utilisée pour un faisceau de câblage de remorque ?
Il n'existe pas de section de fil universelle pour tous les faisceaux de remorque. La taille du conducteur est calculée à partir du courant du circuit, de la longueur totale du fil, de la chute de tension admissible, de la température ambiante et des conditions de regroupement des fils. Ne sélectionnez jamais la taille du fil uniquement en fonction du nombre de broches.
Un faisceau de câblage de remorque peut-il être personnalisé pour une application spécifique ?
Oui. Des ensembles personnalisés peuvent être construits pour correspondre à des brochages de connecteurs uniques, des spécifications de fils personnalisées, des dispositions à longueur fixe et des exigences de protection environnementale spécifiques pour des combinaisons spéciales de véhicule tracteur et de remorque.
Conclusion
Un faisceau de câblage de remorque fiable est sélectionné et validé par le type de connecteur, la configuration des broches et la compatibilité électrique plutôt que par la couleur du fil seule. Suivre les étapes de sélection, de vérification et de test de ce guide aide à réduire les incompatibilités de câblage et à identifier les problèmes électriques courants avant que la remorque n'entre en service. Lorsque les faisceaux standard sur étagère ne répondent pas à la configuration du connecteur, à la disposition des circuits, à la longueur ou aux exigences environnementales, un ensemble personnalisé peut être approprié ; des spécifications techniques complètes aident à réduire les erreurs de compatibilité et les révisions d'échantillons.
