La maggior parte delle guide sui cablaggi classifica i prodotti per settore finale. Questa guida adotta un approccio ingegneristico, organizzando i cablaggi in base ai requisiti che ne determinano la progettazione: ambiente operativo, carico elettrico, integrità del segnale e struttura fisica.

Queste quattro aree decisionali aiutano a stabilire i principali vincoli di progettazione. La configurazione finale dipende da come interagiscono i requisiti ambientali, elettrici, meccanici e di produzione. L'obiettivo non è identificare una soluzione universale, ma restringere le opzioni a una progettazione pratica e producibile.

Requisiti ambientali

L'ambiente elimina le opzioni di progettazione più rapidamente di qualsiasi altro fattore. Considera le condizioni che il cablaggio dovrà affrontare in servizio e adatta materiali e costruzione all'esposizione specifica.

Esposizione	Costruzione candidata	Condizioni da verificare
Armadio interno asciutto	L'isolamento PVC standard può essere adatto	Temperatura, tensione nominale, requisito di ritardanza di fiamma e usura meccanica nell'applicazione
Calore elevato (vano motore, forno industriale, azionamento motore)	Isolamento reticolato o siliconico con guaina classificata per temperatura	Temperatura effettiva, tensione nominale, ambiente meccanico e chimico — le due famiglie di materiali non sono liberamente intercambiabili
Acqua e lavaggio	Sistemi di connettori sigillati con guarnizioni per filo e transizioni sovrastampate	Definisci un grado IP per zona. Il grado si applica a un connettore, una custodia o un assemblaggio completo specifico nel suo stato di installazione specificato — un singolo connettore sigillato non fa raggiungere quel grado all'intero cablaggio
Olio e detriti metallici (macchine utensili, motori)	Guaina esterna PUR, con armatura dove necessario	Tipo di olio e compatibilità chimica della formulazione PUR scelta; abrasione, impatto e metodo di pulizia determinano se l'armatura è giustificata
UV e intemperie (solare, insegne esterne)	Guaina stabile ai UV e connettori sigillati	L'esposizione prolungata ai UV può degradare, crepare o ridurre le prestazioni del PVC standard. Seleziona i materiali sulla base di dati di invecchiamento testati piuttosto che di una stagione fissa
Flessione ripetuta (robot, portiere, catene portacavi)	Cavo classificato per catena o robot con trefoli fini	Vita a flessione, raggio di curvatura e numero di cicli richiesti dall'applicazione

La flessione ripetuta è una delle specifiche più comunemente trascurate nell'approvvigionamento industriale. Se il cablaggio si muove in servizio, la classificazione di flessione del cavo — non solo il tipo di isolamento — deve essere specificata in anticipo.

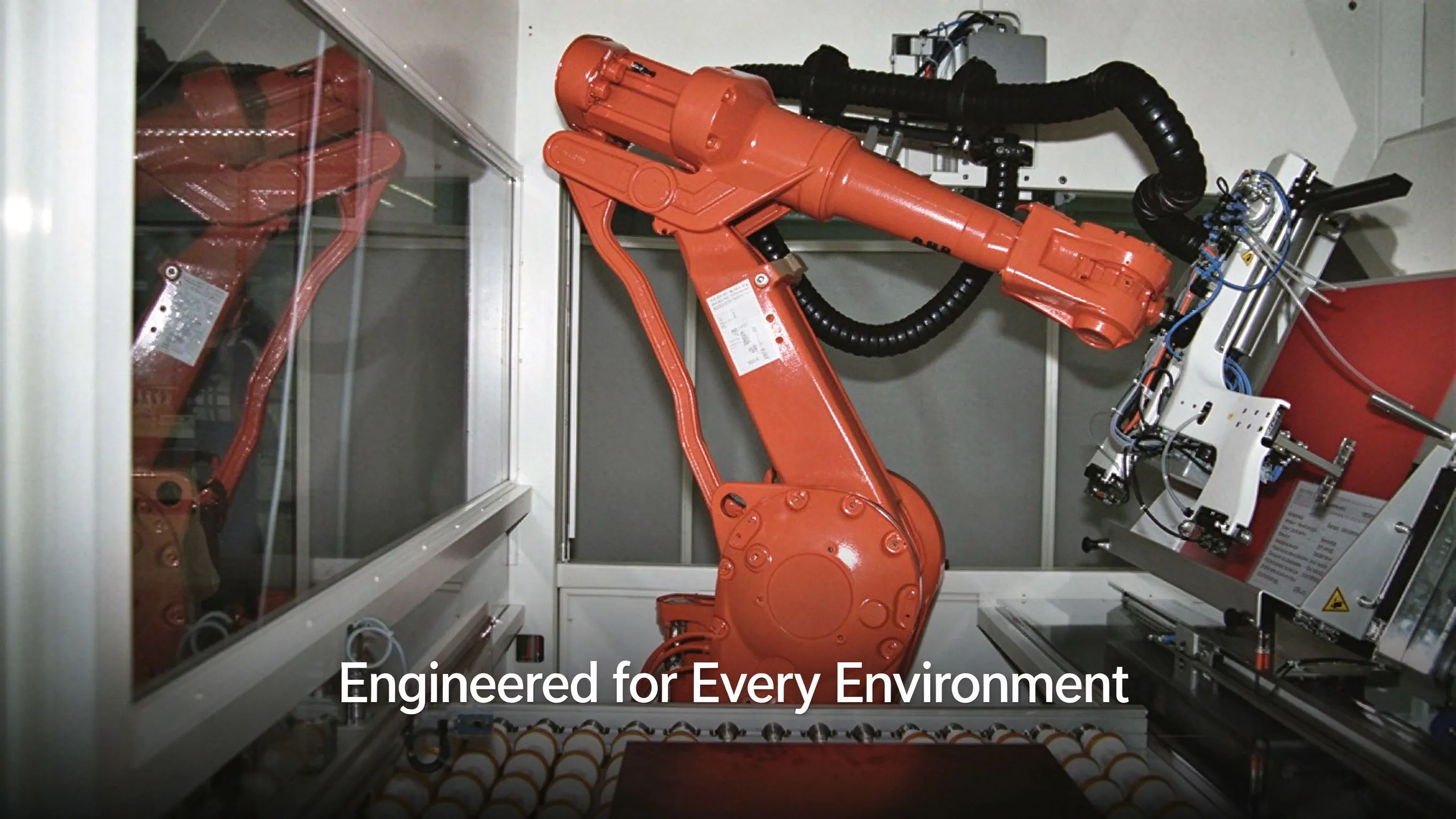

Progettato per ogni ambiente

Requisiti di carico elettrico e tensione

Il dimensionamento dei conduttori dipende da più della corrente nominale. La corrente richiesta, l'aumento di temperatura ammissibile, la lunghezza del circuito, i limiti di caduta di tensione, il grado di isolamento e le condizioni di installazione giocano tutti un ruolo. Il raggruppamento, la temperatura ambiente e i valori nominali dei terminali possono ulteriormente limitare la corrente ammissibile.

Circuiti di segnale a bassa corrente possono utilizzare conduttori relativamente piccoli quando resistenza elettrica, resistenza meccanica, compatibilità dei connettori e requisiti applicabili lo consentono. L'integrità del segnale dipende anche dal routing, dalla schermatura, dalla messa a terra e dalle caratteristiche elettriche del circuito.
Circuiti di potenza in genere richiedono verifiche di portata termica e caduta di tensione. Il dimensionamento finale del conduttore deve anche tenere conto dei valori nominali di temperatura dell'isolamento, delle condizioni ambientali, del raggruppamento dei conduttori, dei valori nominali di terminali e connettori e delle norme applicabili.
Applicazioni con batteria ad alta tensione possono anche richiedere coordinamento dell'isolamento, schermatura dove specificato, circuiti di interblocco ad alta tensione e requisiti di identificazione specifici dell'applicazione.

Nei sistemi automobilistici, industriali e a batteria in particolare, non selezionare l'AWG solo in base alla corrente. La guida ai calibri su questo sito illustra il flusso di calcolo.

Integrità del segnale e protezione del circuito

Identifica i circuiti sensibili all'inizio del processo di progettazione. Il feedback dell'encoder, le linee analogiche di basso livello, i collegamenti dati differenziali e le tratte RF possono richiedere routing, schermatura, intrecciatura, controllo dell'impedenza o costruzione coassiale specifici. Questi requisiti spesso modellano il cablaggio più dei circuiti generici, sebbene nei cablaggi di potenza ad alta corrente l'aumento di temperatura dei conduttori, le dimensioni del cablaggio e la caduta di tensione possano invece dominare.

Linee di encoder e feedback analogico: la schermatura può essere necessaria, a seconda delle caratteristiche del segnale, del routing dei cavi e dell'ambiente elettromagnetico.
Coppie di dati differenziali: geometria della coppia controllata e impedenza caratteristica dove richiesto dalla specifica dell'interfaccia.
Tratte RF: vera costruzione coassiale.

Quando si diagnosticano guasti intermittenti, non presumere che il cablaggio sia la causa. Le fonti potenziali includono resistenza di contatto del connettore, conduttori interrotti, problemi di schermatura o messa a terra, instabilità dell'alimentazione, guasti dei sensori e problemi elettronici o software. Ispeziona le connessioni pertinenti, l'integrità dei conduttori, la messa a terra e la compatibilità elettromagnetica prima di decidere se il cablaggio o il sistema elettronico necessita di riprogettazione.

Struttura fisica e metodi di protezione

Quest'ultima area seleziona la forma fisica del cablaggio. Queste opzioni non sono strettamente parallele: la sovrastampatura è un processo applicato a una struttura, non una categoria strutturale separata.

Opzione	Cos'è	Uso tipico
Cablaggio aperto	Fili raggruppati con nastro, guaina intrecciata o tubo corrugato	Costo più basso, riparabile sul campo; standard per interni di elettrodomestici e veicoli
Assemblaggio rotondo con guaina	Fili racchiusi in una guaina estrusa, formando un'unica entità meccanica	Routing pulito; standard per macchinari industriali
Cavo piatto / FFC	Una struttura di cavo piatto flessibile con conduttori su passo piatto e spaziatura controllata, distinta da un cablaggio convenzionale a filo tondo	Installazioni con spazio limitato dove il passo dei conduttori deve essere mantenuto

La sovrastampatura è un processo di protezione e riduzione dello stress piuttosto che una struttura di cablaggio distinta. Può essere applicata alle uscite dei connettori o alle transizioni quando la progettazione richiede sigillatura aggiuntiva, supporto meccanico o protezione ambientale. La sua idoneità dipende dai requisiti dell'applicazione, dal costo dell'attrezzatura e dal volume di produzione.

Due esempi di selezione del cablaggio

Questi esempi mostrano come si combinano le quattro aree decisionali. La costruzione candidata è un punto di partenza; le condizioni da verificare determinano se è la scelta giusta per un progetto specifico.

Applicazione	Vincoli di progettazione	Costruzione candidata	Condizioni da verificare
Cablaggio di segnale per inseguitore solare	UV esterno, flessione ciclica, segnali di basso livello	Guaina stabile ai UV, coppie schermate a trefoli fini, connettori sigillati, obiettivo IP65 o superiore, forma rotonda con guaina	Dati UV e temperatura per la guaina scelta; se la schermatura è richiesta dal tipo di segnale e dall'ambiente elettromagnetico; se il livello IP corrisponde all'installazione, all'acqua e all'esposizione alla pulizia; e, per il movimento di inseguimento continuo, il raggio di curvatura richiesto, il numero di cicli e il percorso di movimento effettivo
Cablaggio principale della lavatrice	Umidità, calore localizzato vicino al riscaldatore, pressione sui costi	Isolamento PVC classificato per fiamma, connettori sigillati dove l'esposizione ad acqua o vapore lo richiede, sezioni resistenti al calore vicino al riscaldatore, forma a cablaggio aperto con raggruppamento a nastro	Esposizione effettiva ad acqua, vapore, condensa, detergente e temperatura in ciascuna zona; la selezione dei materiali vicino al riscaldatore deve seguire la temperatura misurata e i requisiti di sicurezza applicabili

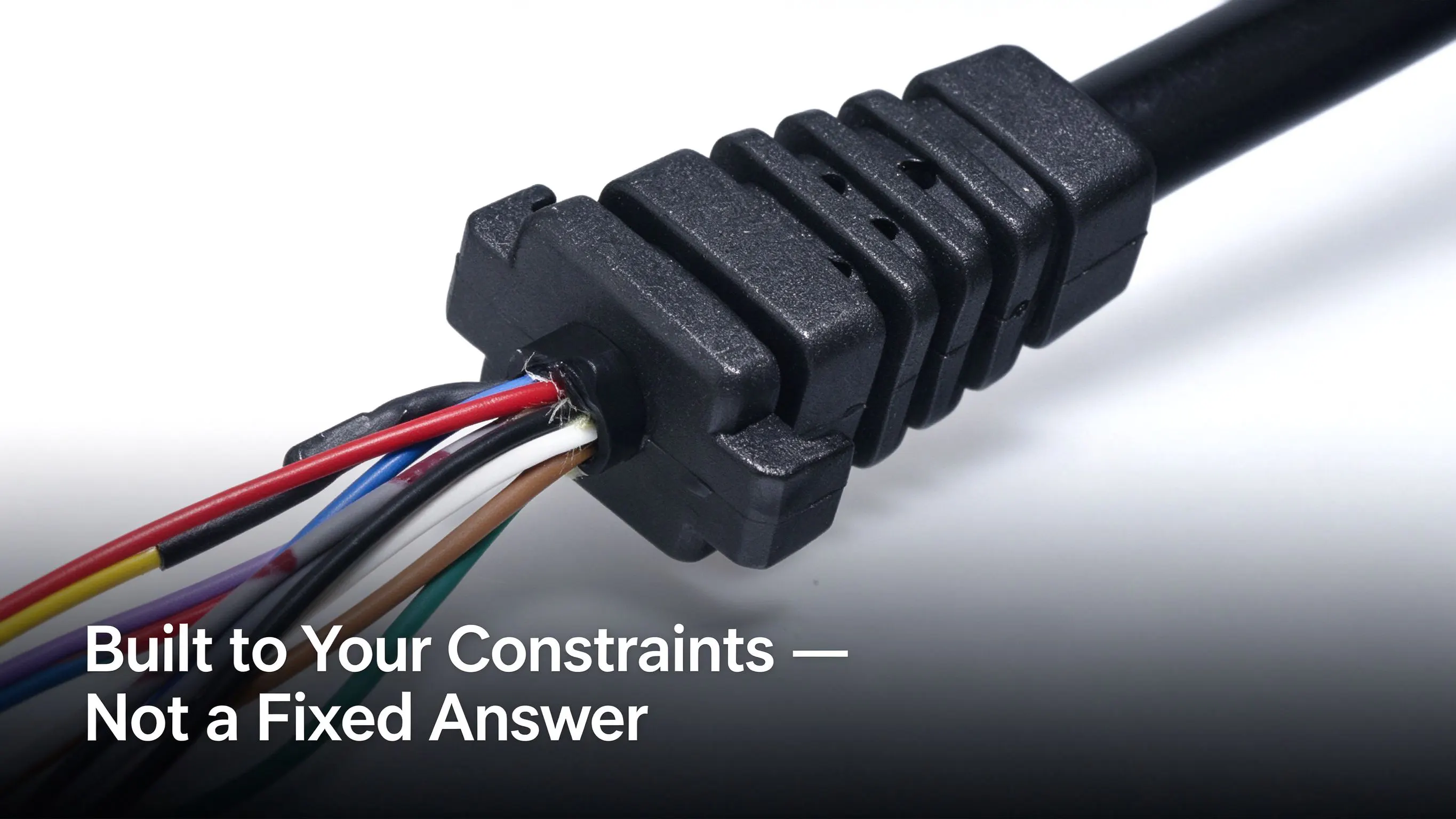

cablaggio personalizzato

Informazioni necessarie per la progettazione di cablaggi personalizzati

Quando hai requisiti ma non ancora un disegno, le seguenti informazioni consentono al nostro team di ingegneria di procedere rapidamente verso una specifica producibile.

Voce	Cosa fornire
Applicazione e ambiente	Tipo di apparecchiatura e ambiente di lavoro in cui opererà
Requisiti elettrici	Tensione, corrente e tipi di segnale
Requisiti meccanici	Lunghezza, calibro del filo e requisiti dei connettori
Movimento e servizio	Movimento, flessione e vita utile prevista
Protezione e conformità	Grado IP, certificazione e requisiti di prova
Materiale di riferimento	Disegno, distinta base, campione o numero di parte di riferimento

Domande frequenti

Qual è il modo più rapido per classificare un cablaggio?

Come sequenza di selezione iniziale, inizia dall'ambiente, poi dal carico elettrico, poi dai tipi di segnale, poi dalla struttura fisica. Questo ordine elimina rapidamente le opzioni, sebbene alcuni progetti siano vincolati fin dall'inizio da requisiti di sicurezza elettrica o spazio meccanico.

Ho bisogno di un connettore sigillato per un grado IP65?

Un connettore sigillato fa parte della soluzione, ma il grado IP si applica al connettore, alla custodia o all'assemblaggio completo nel suo stato di installazione specificato. Ogni transizione e interfaccia che l'acqua può raggiungere deve essere sigillata per ottenere il grado.

Quando vale la pena il costo dell'attrezzatura per la sovrastampatura?

La sovrastampatura è giustificata da ambienti di servizio severi che necessitano di sigillatura e riduzione dello stress, o da produzione ad alto volume in cui il costo dell'attrezzatura è ammortizzato su molte unità.
