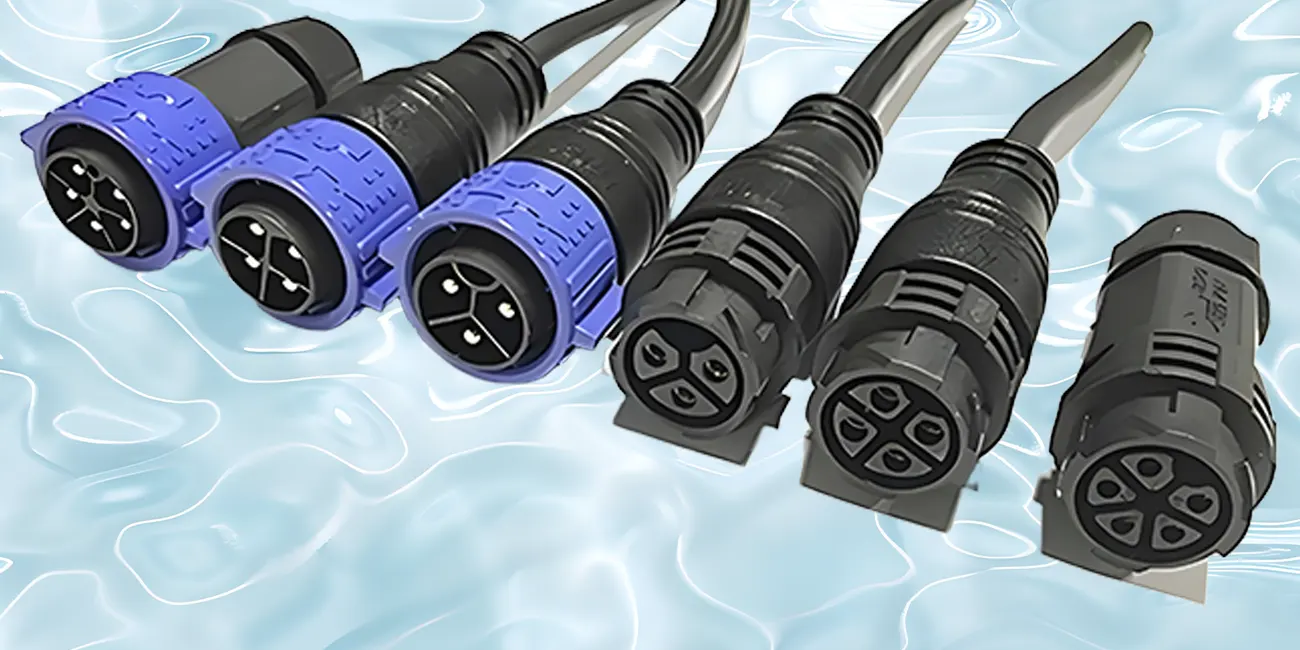

Cosa significa realmente "impermeabile" per un cablaggio? Un connettore contrassegnato IP67 non garantisce che l'assemblaggio completo resista all'aperto. L'acqua può entrare in un cablaggio attraverso tre percorsi distinti, e una classificazione IP da sola ne copre solo uno.
Questa guida spiega come funziona il sistema IP IEC 60529, identifica tutti e tre i percorsi di ingresso dell'acqua, confronta le tecnologie di sigillatura e i materiali, e mostra come verificare le prestazioni dell'assemblaggio con dati di test oggettivi. Alla fine, sarai in grado di leggere correttamente un codice IP, evitare gli errori di specifica più comuni e scrivere requisiti RFQ chiari che prevengano aspettative disallineate tra acquirente e fornitore.
A chi è rivolta questa guida: ingegneri acquisti, ingegneri R&S e strutturali, e acquirenti B2B che si approvvigionano di cablaggi impermeabili per automotive e veicoli elettrici, marino, industriale outdoor, agricolo e attrezzature commerciali pesanti.
Cosa significa "impermeabile" in ingegneria: il sistema dei codici IP (IEC 60529)
"Impermeabile" non è una condizione unica. Si riferisce a condizioni di prova di laboratorio definite dal codice di Protezione contro l'Ingresso (IP) secondo IEC 60529. Ogni codice contiene due cifre: la prima valuta la protezione contro solidi e polvere (0–6), la seconda contro i liquidi (0–9K). Più alta è la cifra, più severa è la prova superata.
Per i cablaggi, le classificazioni liquide che contano sono IPX5 (getti d'acqua a bassa pressione), IPX6 (getti d'acqua potenti), IPX7 (immersione temporanea) e IPX8 (immersione continua in condizioni specificate dal produttore). Poiché la seconda cifra decide la sopravvivenza sotto pioggia, lavaggio o immersione, la maggior parte dei progetti di cablaggi impermeabili specifica IP67, IP68 o IP69K.
IP67 vs IP68 vs IP69K: modalità di prova diverse, non una semplice classifica
Queste tre classificazioni non possono essere classificate "meglio o peggio" — simulano scenari di guasto diversi:
-
IP67 — a tenuta di polvere e protetto contro l'immersione temporanea: il punto più basso è tenuto a 1 m (1000 mm) sotto l'acqua per 30 minuti, una condizione fissa secondo IEC 60529.
-
IP68 — a tenuta di polvere e protetto contro l'immersione continua a una profondità e durata concordate tra acquirente e produttore. Deve essere più severo di IP67 (comunemente 2 m per 24 ore), ma i numeri esatti sono sempre scritti nella specifica, mai presunti.
-
IP69K — a tenuta di polvere e protetto contro la pulizia con getto d'acqua ad alta pressione e alta temperatura secondo ISO 20653 (ex DIN 40050-9): acqua a 80 °C e 80–100 bar, spruzzata da più angolazioni a distanza ravvicinata.
|
Classificazione
|
Cosa simula il test
|
Applicazione tipica
|
|---|---|---|
|
IP67
|
Immersione temporanea a 1 m, 30 min (condizione fissa)
|
Sensori esterni, sottoscocca automotive, attrezzature da campo
|
|
IP68
|
Immersione continua, profondità e durata concordate per prodotto
|
Pompe sommergibili, sensori subacquei, assemblaggi scafo marino
|
|
IP69K
|
Pulizia con getto d'acqua ad alta pressione a 80 °C, 80–100 bar
|
Lavaggio alimentare e farmaceutico, macchinari edili
|
Tre diffusi malintesi sull'IP
-
"IP68 è meglio di IP69K." Sono scale diverse, non una scala graduata. IP68 testa la pressione statica in acque profonde; IP69K testa l'impatto dinamico di un getto termico. Un assemblaggio per acque profonde può fallire nel lavaggio ad alta temperatura, e un connettore per lavaggio può perdere sotto pressione prolungata. Le doppie classificazioni IP68/IP69K coprono ambienti misti.
-

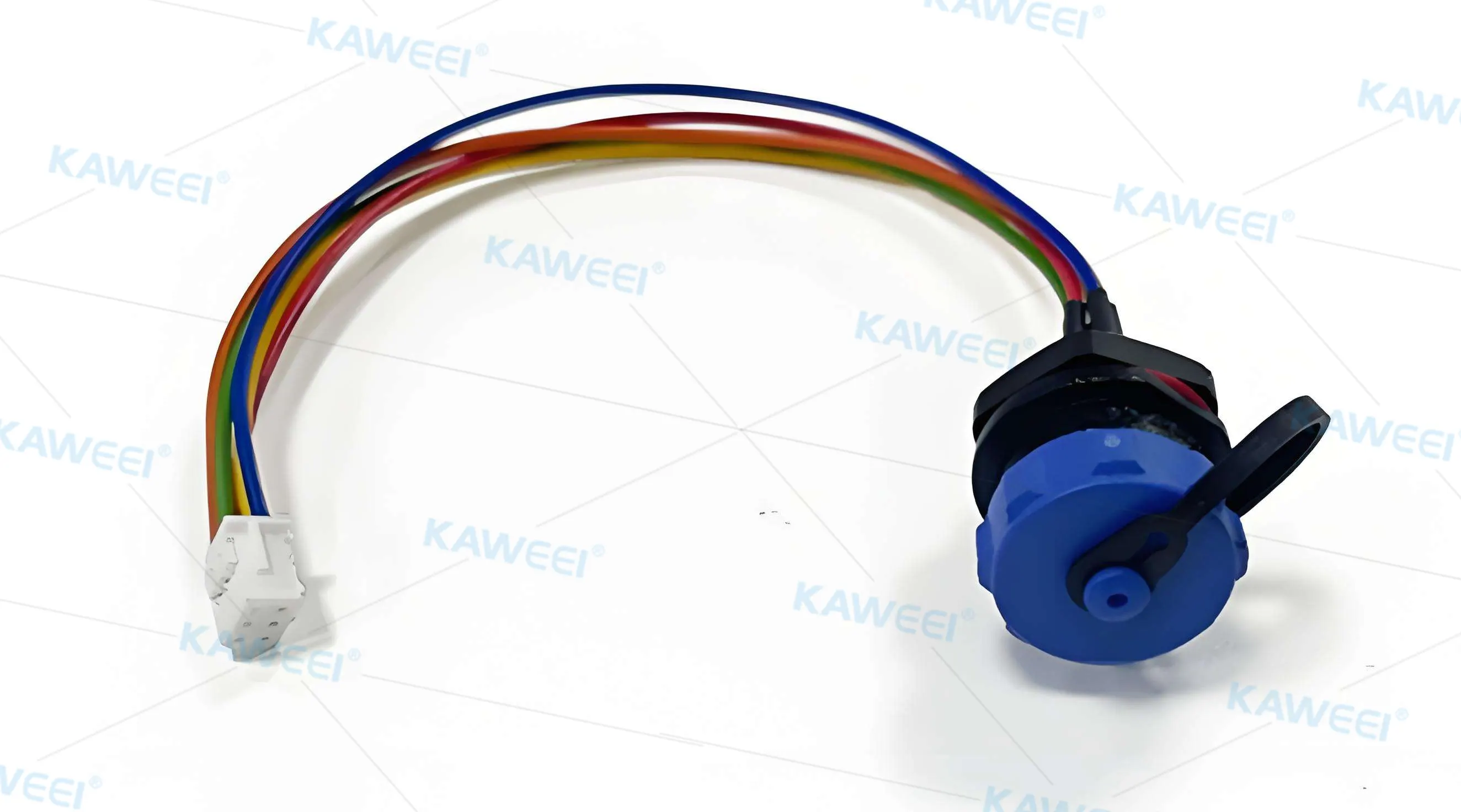

"La classificazione protegge l'intero cablaggio in ogni momento." La maggior parte delle classificazioni IP dei connettori si applica solo quando completamente accoppiati. Una porta aperta e non accoppiata lascia entrare acqua nella cavità, causando corrosione dei contatti dopo il riaccoppiamento. Specificare sempre tappi di tenuta per le porte che verranno disconnesse.
-
"IP68 significa profondità illimitata." I parametri di prova IP68 sono specifici del prodotto. Due assemblaggi "IP68" di fornitori diversi possono essere testati in condizioni molto diverse. Confermare per iscritto la profondità e la durata esatte.
Tre percorsi di ingresso dell'acqua in un cablaggio
Un connettore certificato da solo non rende impermeabile un cablaggio. L'acqua entra negli assemblaggi attraverso tre canali indipendenti, e una costruzione affidabile deve sigillarli tutti e tre:
-
Interfaccia di accoppiamento del connettore — la tenuta tra spina e presa; l'unico percorso che un test IP standard copre direttamente.
-
Ingresso cavo / transizione backshell — dove il cavo esce dal connettore o entra nell'involucro. Se la guaina non si lega al bocchettone o al pressacavo, l'acqua entra qui anche quando la tenuta del connettore è perfetta.
-
Migrazione capillare attraverso i trefoli conduttori — l'umidità si insinua lungo gli spazi microscopici tra i conduttori a trefoli, passa dietro la tenuta del connettore e viaggia verso l'interno dell'apparecchiatura. Questa è una potenziale modalità di guasto nascosta che viene spesso trascurata durante la specifica.
La conseguenza pratica: la classificazione IP deve essere estesa all'ingresso del cavo e al fascio di conduttori, non solo al connettore, e l'assemblaggio finito deve essere verificato mediante test.
Metodi di sigillatura e selezione dei materiali
I produttori combinano tecniche costruttive per chiudere tutti e tre i percorsi di ingresso. Nessun metodo da solo garantisce una classificazione — il grado IP finale dipende dalla struttura completa, dalla geometria della tenuta, dalla combinazione di materiali, dal processo di assemblaggio e dal risultato del test. Utilizzare la tabella seguente come riferimento per la selezione e qualificare l'assemblaggio completo rispetto alle proprie condizioni di prova.
|
Metodo di sigillatura
|
Applicazione tipica
|
Limitazioni principali
|
Elementi da verificare in qualifica
|
|---|---|---|---|
|

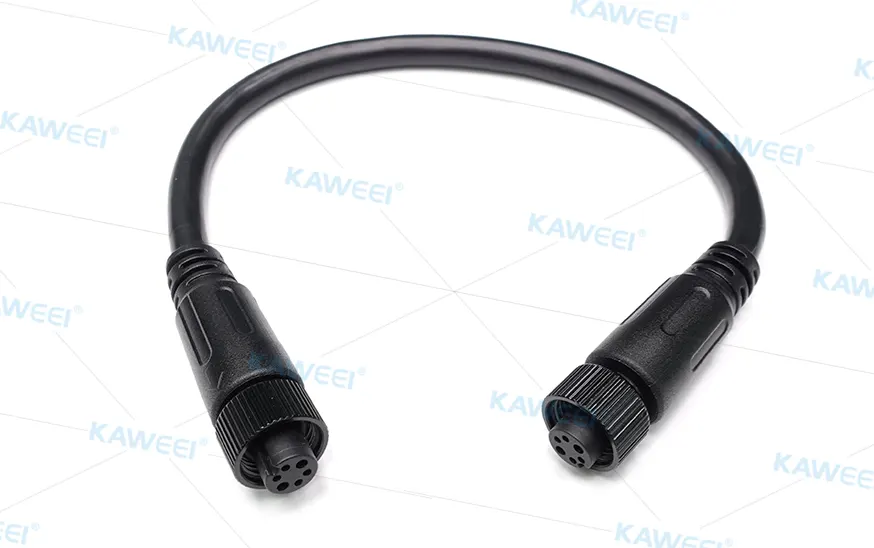

Sovrastampaggio TPU
|
Assemblaggi robusti ad alto volume, automotive, sensori esterni
|
Richiede un forte legame guaina-sovrastampaggio; i gradi più morbidi sono sollecitati da getti rigidi
|
Resistenza del legame, resistenza alla flessione, test di immersione dell'assemblaggio completo
|
|
Sovrastampaggio silicone LSR
|
Ambienti ad alta temperatura, chimici e di lavaggio
|
Costo del materiale più elevato
|
Classificazioni di temperatura e chimiche, test di lavaggio con getto
|
|
Sovrastampaggio PVC
|
Costruzioni IP67 interne sensibili ai costi
|
Flessibilità limitata a bassa temperatura; marginale per immersione profonda
|
Test di immersione alla profondità prevista
|
|

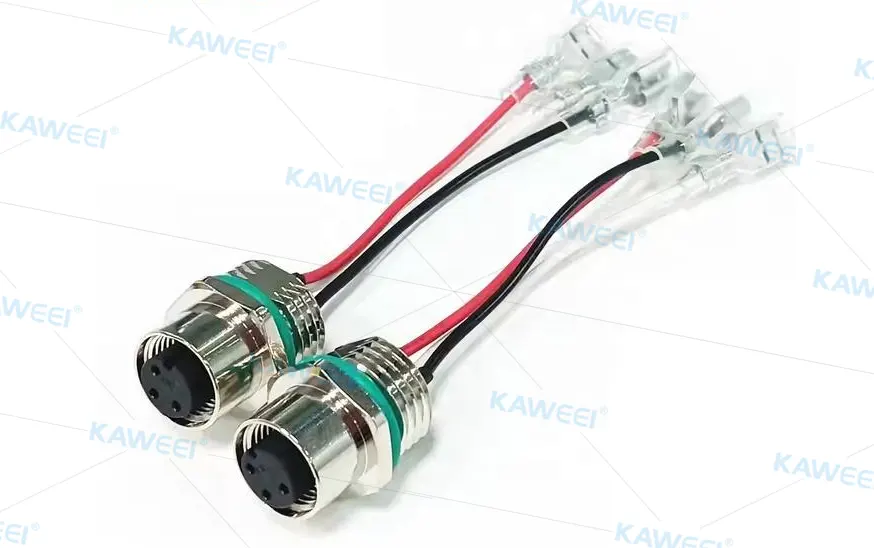

O-ring singolo
|
Connettori M12 standard e circolari, IP67 superficiale
|
Non per immersione profonda o pulizia con getto
|
Forza di sede, immersione a 1 m / 30 min
|
|
Doppio O-ring / guarnizione catturata
|
Connettori circolari mil-spec, marino, lavaggio
|
Richiede geometria della scanalatura di precisione
|
Immersione profonda a profondità/tempo concordati; test di getto per IP69K
|
|
Incapsulamento epossidico posteriore
|
Blocco della migrazione capillare; assemblaggi sommergibili e a lungo termine
|
Richiede controllo del processo di cottura
|
Dielettrico dopo immersione, controllo del blocco capillare
|
|
Guaina termoretraibile adesiva
|
Prototipi, riparazione sul campo, cablaggio interno a bassa pressione
|
Non affidabile per immersione profonda o continua
|
Solo test di schizzi a bassa pressione
|
|
Pressacavo certificato
|
Ingresso cavo in involucro e pannello, retrofit
|
Il pressacavo deve corrispondere al diametro esterno del cavo ed essere classificato per l'ambiente
|
Classificazione del pressacavo rispetto al requisito, coppia e ritenzione
|
Abbinamento dei materiali: guaina, sovrastampaggio e guarnizioni
La geometria di tenuta funziona solo quando i materiali circostanti sono compatibili. La resina di sovrastampaggio deve legarsi chimicamente alla guaina del cavo; un abbinamento incompatibile forma micro-spazi che riaprono un percorso capillare indipendentemente dalla qualità del connettore.
|
Materiale della guaina
|
Vantaggi principali
|
Limitazioni
|
Caso d'uso principale
|
|---|---|---|---|
|
PVC
|
Basso costo, ritardante di fiamma
|
Scarsa flessibilità a bassa temperatura, resistenza chimica limitata
|
Cablaggi IP67 interni generici
|
|
PUR
|
Resistente all'abrasione, agli oli e ai prodotti chimici
|
Costo del materiale più elevato
|
Robotica, flessione industriale, cablaggio esterno
|
|
TPE / TPV
|
Ampia gamma di temperature, flessibile
|
La sigillatura richiede uno stretto controllo del processo
|
Assemblaggi automotive e veicoli elettrici
|
|
Silicone / LSR
|
Tolleranza estrema a temperature e prodotti chimici
|
Costo elevato, superficie morbida
|
Lavaggio ad alta temperatura, marino
|
Requisiti di progettazione e test
Considerazioni di progettazione per l'affidabilità a lungo termine
-

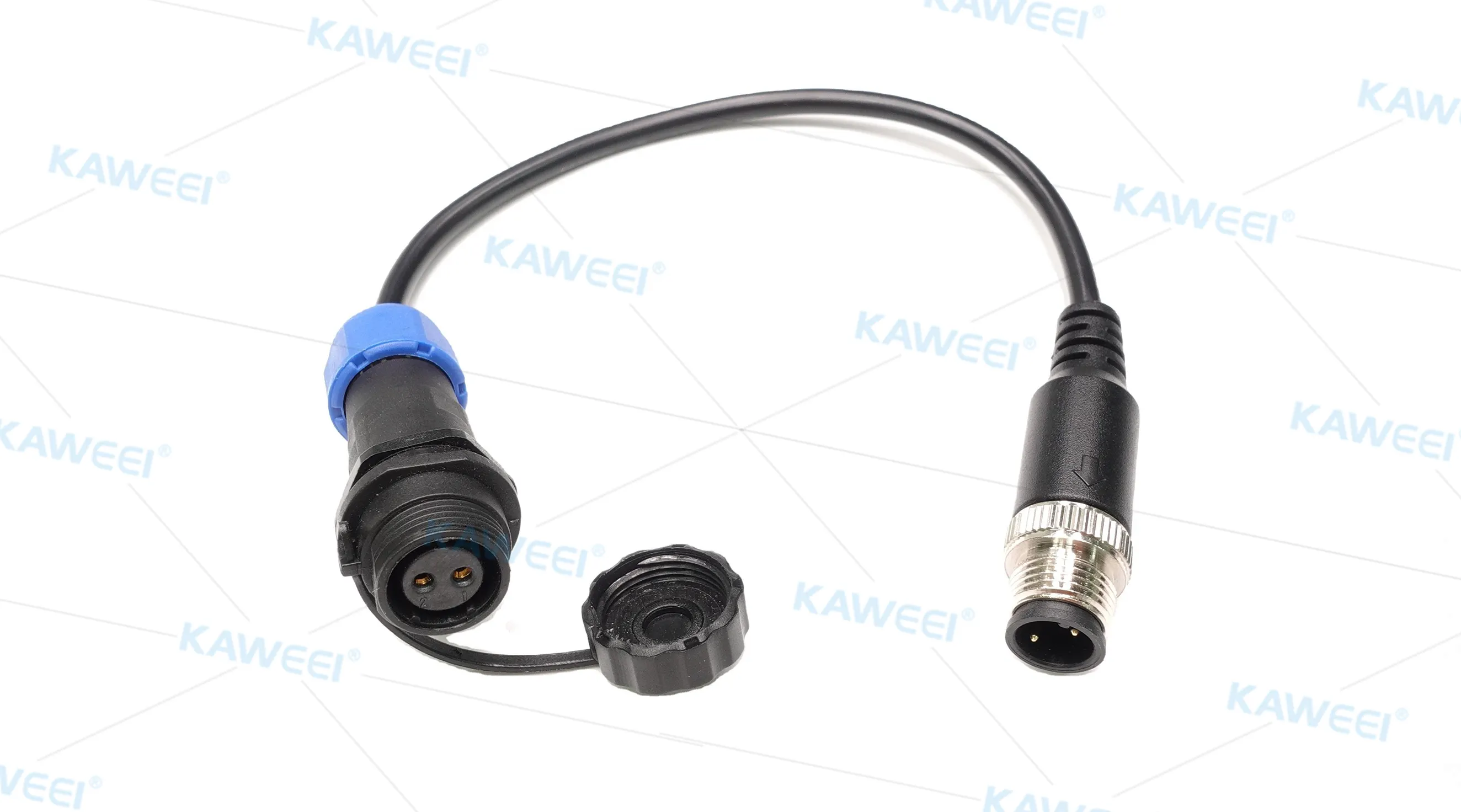

Protezione delle porte non accoppiate. Specificare tappi antipolvere sigillati per ogni porta scollegabile e abbinare il materiale e la geometria della guarnizione al numero previsto di cicli di accoppiamento.
-
Scarico della tensione. La flessione e la tensione nel giunto cavo-connettore sono una delle principali cause di fatica della tenuta. Utilizzare uno scarico della tensione sovrastampato e un corretto percorso per isolare la tenuta da flessione e vibrazioni.
-
Ambiente. Confermare l'intera gamma di temperature operative, l'esposizione chimica e i raggi UV solari prima di selezionare i materiali della guaina, della guarnizione e del sovrastampaggio.
Verifica di un cablaggio impermeabile
Un'etichetta IP stampata descrive un campione nuovo, appena accoppiato. L'evidenza di test verifica se l'assemblaggio specificato soddisfa i suoi requisiti previsti di protezione contro l'ingresso. Un rapporto di test e una certificazione formale del prodotto non sono la stessa cosa, e il programma di test esatto deve seguire i requisiti di progettazione, lo standard applicabile e i criteri di accettazione del cliente.
-
Immersione secondo IEC 60529: IP67 a 1 m per 30 min; IP68 alla profondità e durata concordate; IP69K tramite pulizia con getto a 80 °C, 80–100 bar secondo ISO 20653.
-
Controlli elettrici dopo l'immersione — rigidità dielettrica (hipot) e resistenza di isolamento (IR) — confermano che la tenuta ha protetto il circuito. L'ispezione con penetrazione di colorante è uno strumento diagnostico per localizzare un percorso di perdita sospetto, non un test di accettazione predefinito.
-

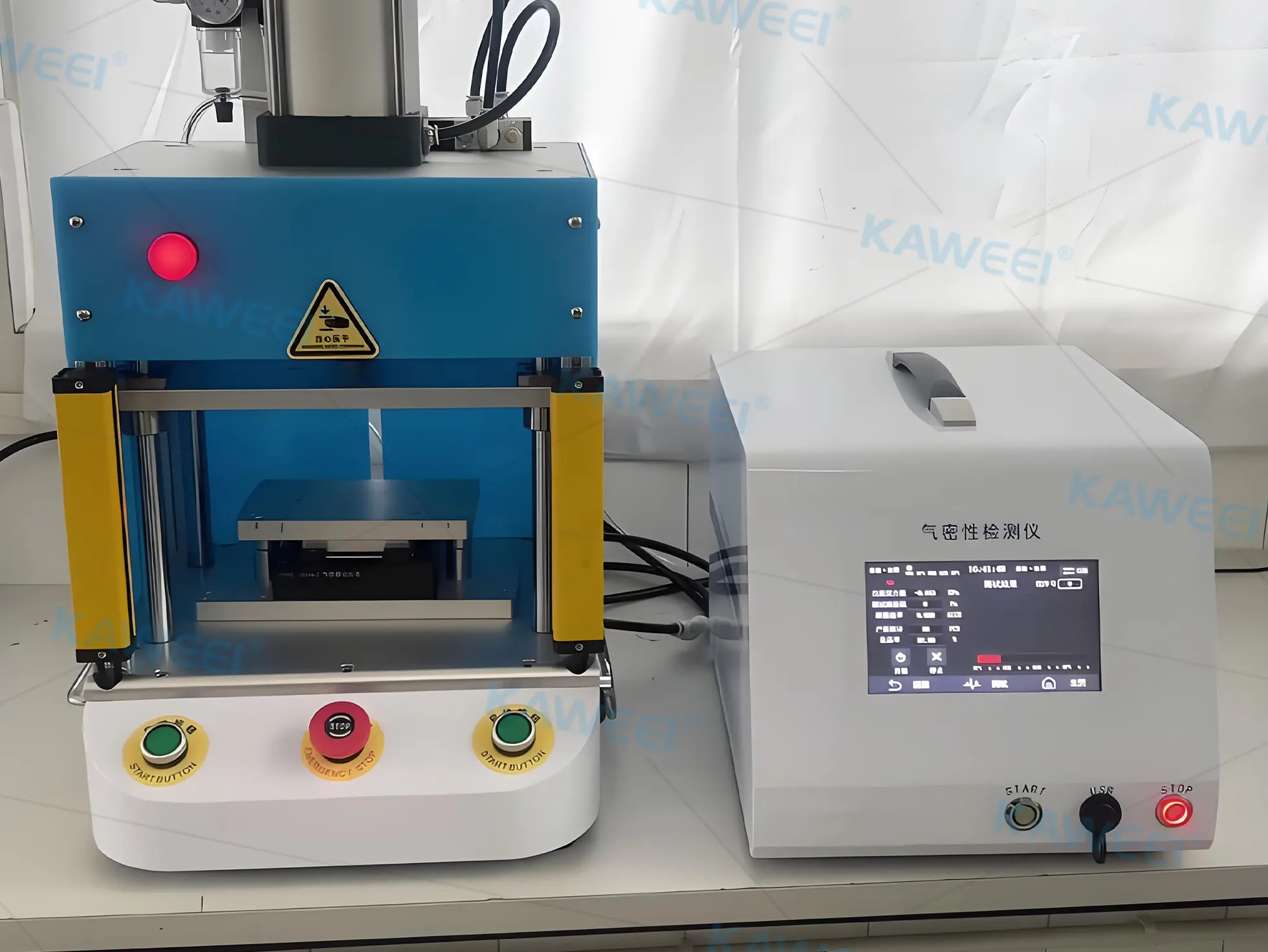

Lo screening in produzione come il test di tenuta aria al 100% cattura le tenute marginali, ma il metodo di test, la pressione, i criteri di superamento/fallimento e il tasso di campionamento devono essere definiti con il cliente anziché presunti universali.
Cosa richiedere al proprio fornitore
-
Un rapporto di test documentato che indichi la profondità, la durata, la temperatura e la pressione esatte della classificazione specificata.
-
Tracciabilità per numero di serie che collega ogni lotto di produzione ai suoi registri di test.
-
Accettazione della qualità di esecuzione secondo IPC/WHMA-A-620. La classe di accettazione è stabilita dal disegno del cliente, dal contratto, dallo standard applicabile e dal rischio del prodotto — la Classe 3 è per applicazioni ad alta affidabilità e critiche per la sicurezza, mentre la Classe 2 è solitamente sufficiente per assemblaggi industriali standard IP67/IP68. Non presumere la Classe 3 solo dal nome del settore.
Lista di controllo delle specifiche per cablaggi impermeabili
Utilizzare questa lista di controllo quando si scrive la specifica o l'RFQ. Elenca cosa definire, non come funziona ogni test:
-
Definire l'ambiente operativo: schizzi di pioggia, lavaggio, immersione temporanea o continua; indicare profondità e tempo esatti se sott'acqua.
-
Bloccare il grado IP con parametri di test scritti (profondità, durata, pressione), non solo il codice.
-
Documentare la gamma di temperature, l'esposizione chimica e le condizioni UV per fissare i gradi dei materiali.
-
Selezionare la costruzione di sigillatura (sovrastampaggio, O-ring, incapsulamento, pressacavi) per chiudere tutti e tre i percorsi di ingresso.
-
Specificare tappi di tenuta per le porte non accoppiate e il numero totale di cicli di accoppiamento richiesti.
-
Richiedere scarico della tensione integrato per proteggere le tenute di transizione del cavo.
-
Definire l'evidenza di test: rapporti di immersione, dati hipot e IR, risultati dei test di perdita in produzione e tracciabilità.
-
Concordare la classe di accettazione IPC/WHMA-A-620 in base al rischio del prodotto, non al nome del settore.
Domande frequenti
La classificazione IP di un connettore copre l'intero assemblaggio del cavo?
Solo se l'assemblaggio è costruito correttamente. Anche un connettore certificato IP perde se l'acqua si infiltra lungo i trefoli conduttori (azione capillare). Sono necessari ingresso cavo sovrastampato e incapsulamento posteriore per estendere la classificazione all'intero cablaggio.
Cosa significa "classificato solo quando accoppiato"?
La maggior parte delle classificazioni IP dei connettori si applica solo alle coppie spina-presa completamente accoppiate. Una porta non accoppiata lasciata aperta sotto la pioggia lascia entrare acqua nella cavità, che corrode i contatti una volta riaccoppiati. Utilizzare tappi di tenuta per le porte che verranno disconnesse.
Un cablaggio IP67 può essere pulito con un'idropulitrice?
Generalmente no. IP67 è classificato per immersione statica, non per getti ad alta velocità. Specificare resistenza ai getti IPX6 o IP69K completo se il lavaggio a pressione regolare fa parte dell'ambiente operativo.
Cos'è l'azione capillare e perché è importante?
L'azione capillare consente all'acqua di insinuarsi lungo i minuscoli spazi tra i conduttori a trefoli, attraversare internamente la tenuta del connettore ed entrare nell'apparecchiatura dall'interno del filo. È una potenziale modalità di guasto nascosta; l'incapsulamento interno è la soluzione comune per gli assemblaggi IP68 a immersione continua.
Conclusione
Un cablaggio impermeabile affidabile si basa su tre pilastri: un codice IP interpretato in base alle sue reali condizioni di test, una costruzione di sigillatura che chiuda tutti e tre i percorsi di ingresso, e dati di test verificati che confermino che l'assemblaggio completo — non solo il connettore — soddisfi la classificazione.
Non affidarsi solo alle etichette. Definire chiaramente i parametri di test, abbinare i materiali al proprio ambiente e imporre documentazione di test completa e tracciabilità per evitare perdite sul campo.
Se hai bisogno di cablaggi impermeabili progettati su misura per applicazioni industriali, automotive EV o marino, il nostro team di ingegneria può definire il grado IP corretto, selezionare materiali compatibili e fornire assemblaggi completamente testati con risultati documentati su misura per il tuo progetto.
