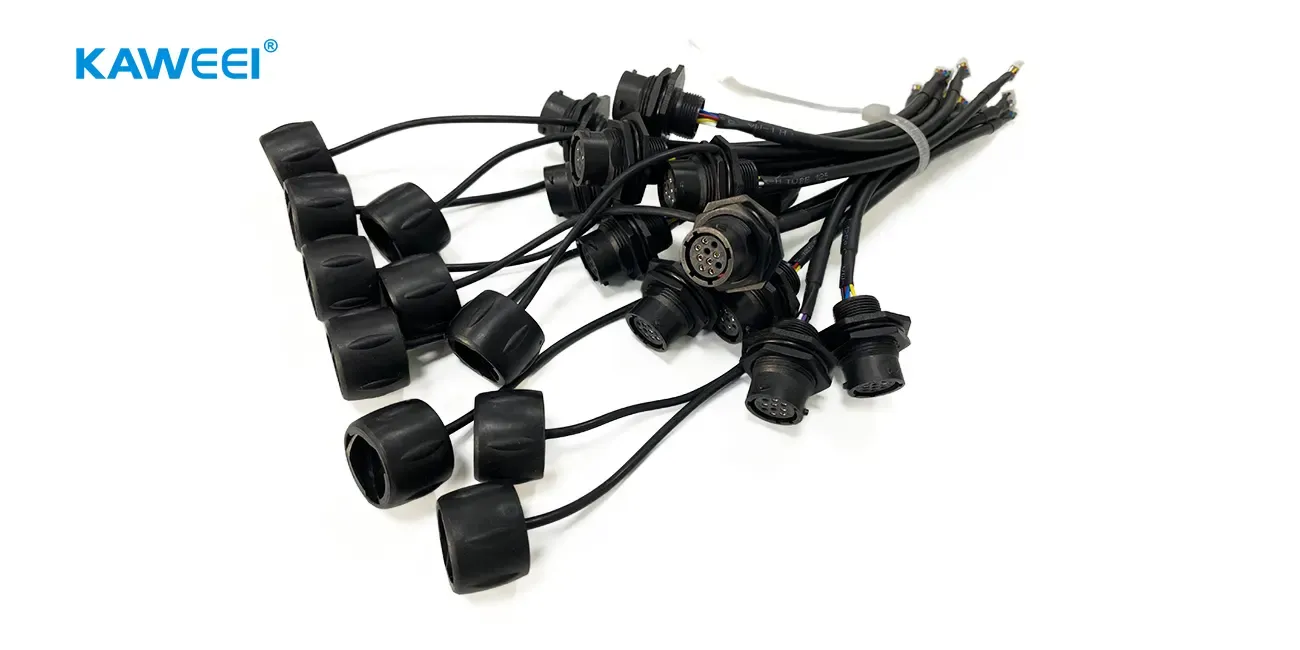

UTS71210S 防水ケーブルハーネス：コネクタ仕様と組立ガイド

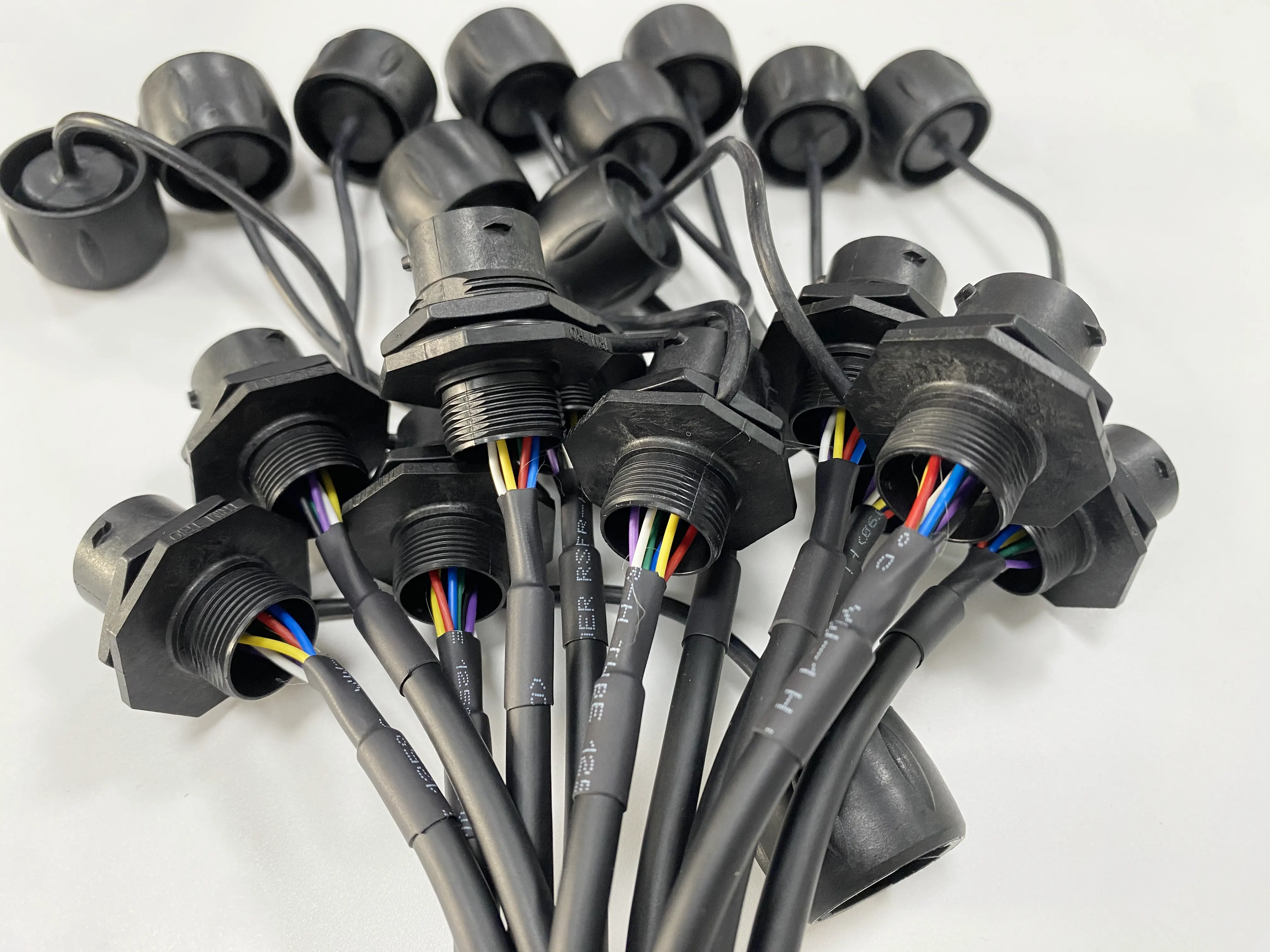

Souriau UTS71210S コネクタとは？

コネクタの種類と取付方式

代表的な用途と設計上の考慮事項

UTS71210S コネクタ仕様

電気的および機械的仕様

防塵・防水と環境限界

嵌合コネクタ、コンタクト、ケーブルの選択

嵌合コネクタとコンタクトの選択

1. 嵌合プラグ：パネルレセプタクルを、極数と性別が一致する互換性のある UTS プラグと組み合わせます。正確な部品番号、ピン配置、シール構成を確認してください。
2. コンタクトの選択：UTS71210S は 10 個の #20 コンタクトキャビティを備えた 1210 レイアウトを使用します。公式カタログとコンタクト仕様から、互換性のあるコンタクト部品番号、導体範囲、承認された圧着工具を確認してください。この互換性が確認される前に特定のコンタクト部品番号を推奨しないでください。
3. コンタクトの性別一致：レセプタクルはメスソケットコンタクトを使用し、嵌合プラグはオスピンコンタクトを使用します。標準構成を仮定するのではなく、両方のコネクタのコンタクトレイアウトとピンの対応関係を確認してください。

コンタクトは UTS71210S に含まれていません。注文前にメーカーのコンタクト仕様で正確なコンタクト部品番号とその導体範囲を確認し、ハウジングだけからワイヤサイズを推測しないでください。

ワイヤサイズ、定格電流、ケーブル構造

ケーブルグランド、シール、ストレインリリーフ

UTS71210S ケーブルハーネス組立プロセス

図面とピン配置の確認

ワイヤの切断、ストリップ、圧着

コンタクトの挿入とロックの確認

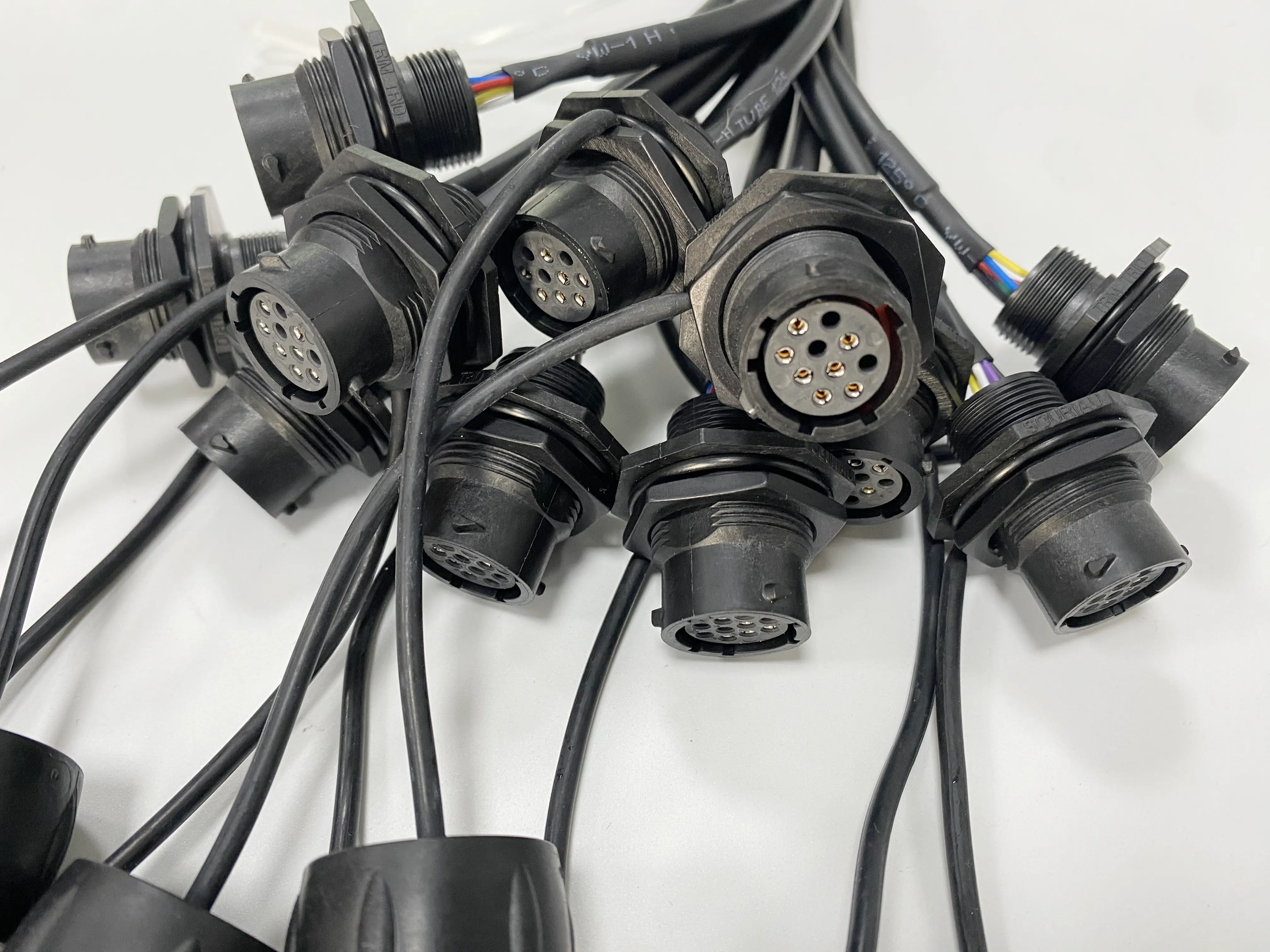

パネル取付レセプタクルの取付

ケーブル側プラグの組立

完成したハーネスの検査

1. すべてのコンタクトが完全にロックされ、抜けがない。
2. 後部ケーブルシールがジャケット周囲に隙間なく完全に圧縮されている。
3. ワイヤ絶縁の損傷や外装ジャケットの切断がない。
4. 回路間の短絡がなく、ピン配置の導通が正しい。
5. バヨネット結合がスムーズに係合し、確実にラッチする。

防水試験と品質検査

電気導通およびピン配置試験

絶縁抵抗および誘電体試験（必要な場合）

防塵・防水試験と合格基準

一般的な組立不良とその原因

1. コンタクトが完全に装着されていない、または張力下で抜け、電気接続または保持の故障を引き起こす可能性がある。
2. 後部グロメットとシールの欠落または損傷により、漏洩経路が開く。
3. 導通試験には合格するが、ピン配置図と一致しないクロス配線。
4. 圧着品質、絶縁距離、または導体の露出に影響を与える不適切なストリップまたは圧着。

よくある選択および組立の誤り

1. ハウジングを注文したが、別途購入のコンタクトを忘れる。
2. 性別、極数、またはシール構成が間違った嵌合プラグを選択する。
3. 外径がシール構造と一致しないケーブルを選択する。
4. ハーネス全体の保護の証明としてコネクタの IP 定格に依存する。
5. ディレーティングなしで過電流動作し、ケーブルまたはコネクタ部品の過熱と損傷を引き起こす。

UTS71210S ケーブルハーネス調達チェックリスト

1. 完全なコネクタ部品番号（UTS71210S）と嵌合プラグ部品番号。
2. ワイヤ AWG に合わせたコンタクト部品番号とその導体範囲。
3. 完全なピン配置図、ワイヤ番号、導体色コード。
4. ケーブル仕様：導体 AWG、芯数、ジャケット材質、総外径、ハーネス長。
5. 機械的要件：ジャムナット取付トルク、パネルカットアウト、ストレインリリーフ設計。
6. 環境要件：目標防塵・防水等級、動作温度範囲、該当する場合は塩水噴霧要件。
7. 電気合格試験：導通、絶縁抵抗、必要な場合は高電圧試験。
8. 文書管理：図面改訂、バッチトレーサビリティ、プロセスと合格基準に適用される場合は IPC/WHMA-A-620 を含む該当する品質および合格要件。

よくある質問

UTS71210S は完全な防水ケーブルアセンブリですか？

圧着コンタクトは UTS71210S に含まれていますか？

コネクタの IP 定格は完成したハーネスにも同じ定格を保証しますか？

カスタム UTS71210S ケーブルハーネスを依頼するにはどのような情報が必要ですか？

参考文献

1. Eaton Souriau UTS シリーズ公式カタログ：https://www.eaton.com/content/dam/eaton/products/wiring-devices-and-connectivity/connectors-cable-assemblies/fiber-optic-connector---uts-series/eaton-souriau-waterproof-plastic-connector-UTS-catalog-en-us.pdf — UTS71210S の 1210 レイアウト、コンタクトタイプ、コネクタ構成の確認に使用してください。カタログでは、別途購入の圧着コンタクトを備えたジャムナットレセプタクルとして記載されています。
2. Eaton UTS シリーズ製品ページ：https://www.eaton.com/us/en-us/catalog/industrial-connectors-assemblies/UTS-series.html — ファミリレベルのシール能力、バヨネット結合構造、互換シリーズについて。ファミリの IP68/IP69K をすべての UTS71210S 構成の特性として扱わないでください。
3. Eaton Trim Trio シリーズ：https://www.eaton.com/jp/ja-jp/catalog/industrial-connectors-assemblies/Trim-Trio-series.html — コンタクトファミリ、タイプ、適用範囲について。
4. IEC 60529（エンクロージャが提供する保護等級、IP コード）：https://webstore.iec.ch/en/publication/2447 — エンクロージャの防塵・防水分類について。
5. IEC 61984（コネクタ - 安全要件と試験）：https://webstore.iec.ch/en/publication/6223 — コネクタの安全要件と試験について。特定の製品に適用されるかどうかは、製品仕様と範囲に照らして判断する必要があります。
