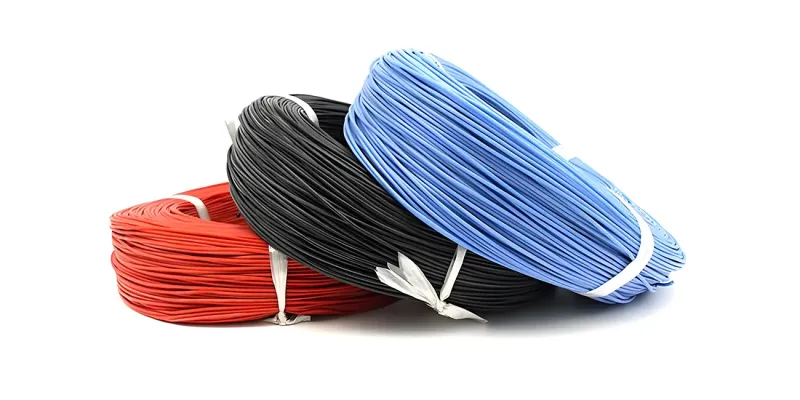

22 AWG 와이어 FAQ: 사양, 전류, 전력 및 응용 프로그램
전자 공학, 전기 배선 및 저전압 시스템에서 올바른 와이어 게이지를 선택하는 것이 중요합니다. 22 AWG 와이어는 적당한 지름과 높은 유연성으로 인해 전자 장치 상호 연결, LED 조명, 신호 전송 및 자동차 전자 제품에 널리 사용됩니다.그러나 많은 엔지니어와 애호가들은 22 AWG 와이어가 얼마나 많은 전류를 운반할 수 있는지에 대한 질문을 던지고 있습니다.그것의 전력 용량은 무엇입니까?어떤 응용 분야에 적합합니까?이 문서에서는 22 AWG 와이어를 보다 효과적으로 사용할 수 있도록 계산 공식 및 비교 표와 함께 이러한 일반적인 질문에 대한 자세한 답변을 제공합니다.
1. 22 AWG 와이어 란 무엇입니까?
22 AWG 와이어는 22 American Wire Gauge (AWG) 의 와이어를 의미합니다. AWG 는 북미에서 사용되는 표준이며 더 큰 숫자는 더 얇은 와이어를 나타냅니다.
- 지름: ≈ 0. 64 mm (0. 025 인치)
- 횡단면적: ≈ 0. 326 mm 2
그 크기에 따라,22 AWG 와이어는 일반적으로 전자 장비, 저전압 시스템 및 소형 전력 회로에서 사용됩니다.
2. 22 AWG 와이어의 등급은 무엇입니까?
22 AWG 와이어의 등급은 재료 (구리 또는 주조 구리), 절연 유형 및 작동 환경에 따라 달라집니다.일반 사양은 다음과 같습니다.
- 정격 전압: 300 V
- 정격 온도: 60 ° C ~ 105 ° C
따라서 저전압 신호 및 저전력 전송에 적합하지만 고전력 가전기에는 적합하지 않습니다.
3. 22 AWG 와이어는 몇 개의 암페어를 운반 할 수 있습니까?
22 AWG 와이어의 전류 전달 용량은 일반적으로 0. 9 A 에서 3 A 사이입니다.
자유공기: 2 - 3 A
케이블 번들 또는 덕트에서: 0. 9 - 1. 5 A 를 권장합니다.
현재에 대한 공식:
I (Current) =P (Power) /V (전압)
예: 12 V 24 W 장치의 경우:
나는=24×0.0833=2A.
이는 22 AWG 와이어의 안전 범위 내에 있습니다.
참고: 0. 0833 은 1 / 12 V 의 변환 번호입니다.
4. 22 AWG 와이어의 전력 용량은 무엇입니까?
전력은 다음과 같이 계산할 수 있습니다.
P (전력)=V (전압)×I (현재)
전압에 대한 전력 용량
| 전압 (V) | 최소 전류 (0. 9 A) | 최대 전류 (3 A) | 전력 범위 (W) |
| 5 V | 5 × 0. 9 = 4. 5 | 5 × 3 = 15 | 4.5~ 15 W |
| 12 V | 12 × 0. 9 = 10. 8 | 12 × 3 = 36 | 10.8~ 36 W |
| 24 V | 24 × 0. 9 = 21. 6 | 24 × 3 = 72 | 21.6~ 72 W |
주: 전력 용량은 와이어 길이 및 저항에 의해 영향을 받습니다.
전압 강하 공식
V (전압 강하) = I (전류) × R (미터당 저항) × L (길이)
22 AWG 저항 ≈ 0. 0535 Ω / m
| 응용 프로그램 예 | 전류 (A) | 길이 (m) | 총 저항 (Ω) | 전압 강하 (V) | 끝 전압 (V) |
| 12 V 2 A, 5 m | 2 | 5 | 0. 0535 × 5 = 0. 2675 | 2 × 0. 2675 = 0. 535 | 12 - 0. 535 = 11. 465 |
| 12 V 2 A, 10 m | 2 | 10 | 0. 0535 × 10 = 0. 535 | 2 × 0. 535 = 1. 07 | 12 - 1. 07 = 10. 93 |
| 5 V 2 A, 2 m | 2 | 5 | 0. 0535 × 2 = 0. 107 | 2 × 0. 107 = 0. 214 | 5 - 0. 214 = 4. 786 |
5. 22 AWG 와이어의 일반적인 응용 프로그램은 무엇입니까?
22 AWG 와이어는 다재다능하고 광범위하게 사용됩니다 :
- 내부 장치 배선 (PCB, 센서, 모듈 연결)
- 저전압 시스템 (경보, 액세스 제어, 인터콤)
- LED 스트립 및 조명 제어
- 자동차 전자 제품 및 취미 회로
- 오디오 및 저속 데이터 통신
6.와이어 길이가 22 AWG 와이어의 전류 용량에 영향을 미치나요?
네.와이어가 길을수록 저항이 높아지고 전압 강하가 커집니다.
- 1 m 이내: 무시할 수 없는 영향
- 5 미터 이상: 전압 강하를 고려해야 합니다.
- 장거리 전력 공급: 더 두꺼운 와이어 (20 AWG, 18 AWG) 고려
7. FAQ: 22 AWG 와이어에 대한 일반적인 질문
Q 1: 22 AWG 와이어는 얼마나 많은 전류를 처리 할 수 있습니까?
| 전압 (V) | 전력 (W) | 전류 (A) | 22 AWG 에 적합한가요? |
| 12 V | 12 × 2 = 24 | 2 | "아빠! "œ…예 |
| 12 V | 12 × 4 = 48 | 4 | "아빠! "Œ아니오, 한계를 초과합니다. |
Q 2 : 22 AWG 와이어는 220 V 에 사용할 수 있습니까?
ᄋŸ‘‰ 예, 단열재는 그것을 처리 할 수 있지만 전류 용량은 제한되어 있습니다.신호 또는 제어 배선에만 적합하며 전력 전송은 아닙니다.
Q 3 : 22 AWG 와 24 AWG 와이어의 차이점은 무엇입니까?
| 와이어 게이지 | 저항 (Ω / m) | 길이 (10 m) | 전류 (2 A) | 전압 강하 (V) |
| 22 AWG | 0.0535 | 10 | 2 A | 2 × (0. 0535 × 10) = 1. 07 V |
| 24 AWG | 0.085 | 10 | 2 A | 2 × (0. 085 × 10) = 1. 7 V |
ᄋŸ‘‰ 22 AWG 는 더 높은 전력과 더 긴 거리를 위해 더 나은 성능을 발휘합니다.
Q 4: 22 AWG 와이어는 USB 에 적합합니까?
ᄋŸ‘‰ 네.일반적으로 USB 전원 케이블에 사용됩니다 (예: 5 V / 2 A) 는 저항 및 전압 강하를 줄이는 데 도움이됩니다.
결론
22 AWG 와이어는 저전압, 저전력 및 신호 전송 애플리케이션에 적합한 널리 사용되는 중간 게이지 도체입니다.단거리 배선을 위해 22 AWG 는 실용적이고 경제적 인 선택입니다.더 긴 거리 또는 더 높은 전력 부하를 위해, 두꺼운 게이지를 사용하는 것을 고려하십시오.
