22 AW電線常見問題解答：規格、電流、功率和應用
選擇正確的線規對於電子工程、電線和低壓系統至關重要。22 AW電線因其直徑適中、柔韌性高，廣泛應用於電子設備互連、LED照明、信號傳輸和汽車電子領域。然而，許多工程師和愛好者在選擇電線時面臨著問題：22 AW電線可以承載多少電流？它的功率容量是多少？它適用於哪些應用？本文提供了這些常見問題的詳細答案，以及計算公式和對比表，以幫助您更有效地使用22 AWG電線。
1.什麼是22 AW電線？
22 AW電線是指規格為22美國線規（MSG）的導體。AW是北美使用的標準，數字越大，電線越細。
- 直徑：ð0.64毫米（0.025英寸）
- 橫截面積：ð0.326 mm²
由於其規模，22 AWG 電線通常用於電子設備、低壓系統和小功率電路。
2. 22 AW電線的等級是多少？
22 AWG電線的額定值取決於材料（銅或鍍錫銅）、絕緣類型和工作環境。常見規格有：
- 指定電壓：300 V
- 指定溫度：60°C至105°C
因此，它適合低壓信號和小功率傳輸，但不適合大功率電器。
3. 22 AW電線可以承載多少安？
22 AW電線的載流容量通常在0.9A和3A之間。
在自由空氣中：2-3A。
在電纜束或管道中：推薦0.9-1.5A。
電流公式：
I（當前）=P（功率）/V（電壓）
示例： 對於12V 24W設備：
我=24×0.0833=2一
這屬於22 AW電線的安全範圍內。
註：0.0833這裡是1/12 V的轉換數
4. 22 AW電線的功率容量是多少？
功率可以計算為：
P（功率）=V（電壓）×I（當前）
不同電壓下的功率容量
| 電壓（V） | 最小電流（0.9A） | 最大電流（3A） | 功率範圍（W） |
| 5V | 5 x 0.9 = 4.5 | 5 x 3 = 15 | 4.5~ 15W |
| 12V | 12 x 0.9 = 10.8 | 12 x 3 = 36 | 10.8~ 36 W |
| 24V | 24 x 0.9 = 21.6 | 24 x 3 = 72 | 21.6~ 72 W |
註：功率容量受電線長度和電阻的影響。
電壓降公式
V（電壓降）=I（電流）x R（每米電阻）x L（長度）
22 AW電阻ð0.0535 «
| 應用實例 | 電流（A） | 長度（m） | 總電阻（歐） | 電壓降（V） | 結束電壓（V） |
| 12 V 2A，5 m | 2 | 5 | 0.0535 x 5 = 0.2675 | 2 x 0.2675 = 0.535 | 12 - 0.535 = 11.465 |
| 12V 2A，10 m | 2 | 10 | 0.0535 x 10 = 0.535 | 2 x 0.535 = 1.07 | 12 - 1.07 = 10.93 |
| 5V 2A，2 m | 2 | 5 | 0.0535 x 2 = 0.107 | 2 x 0.107 = 0.214 | 5 - 0.214 = 4.786 |

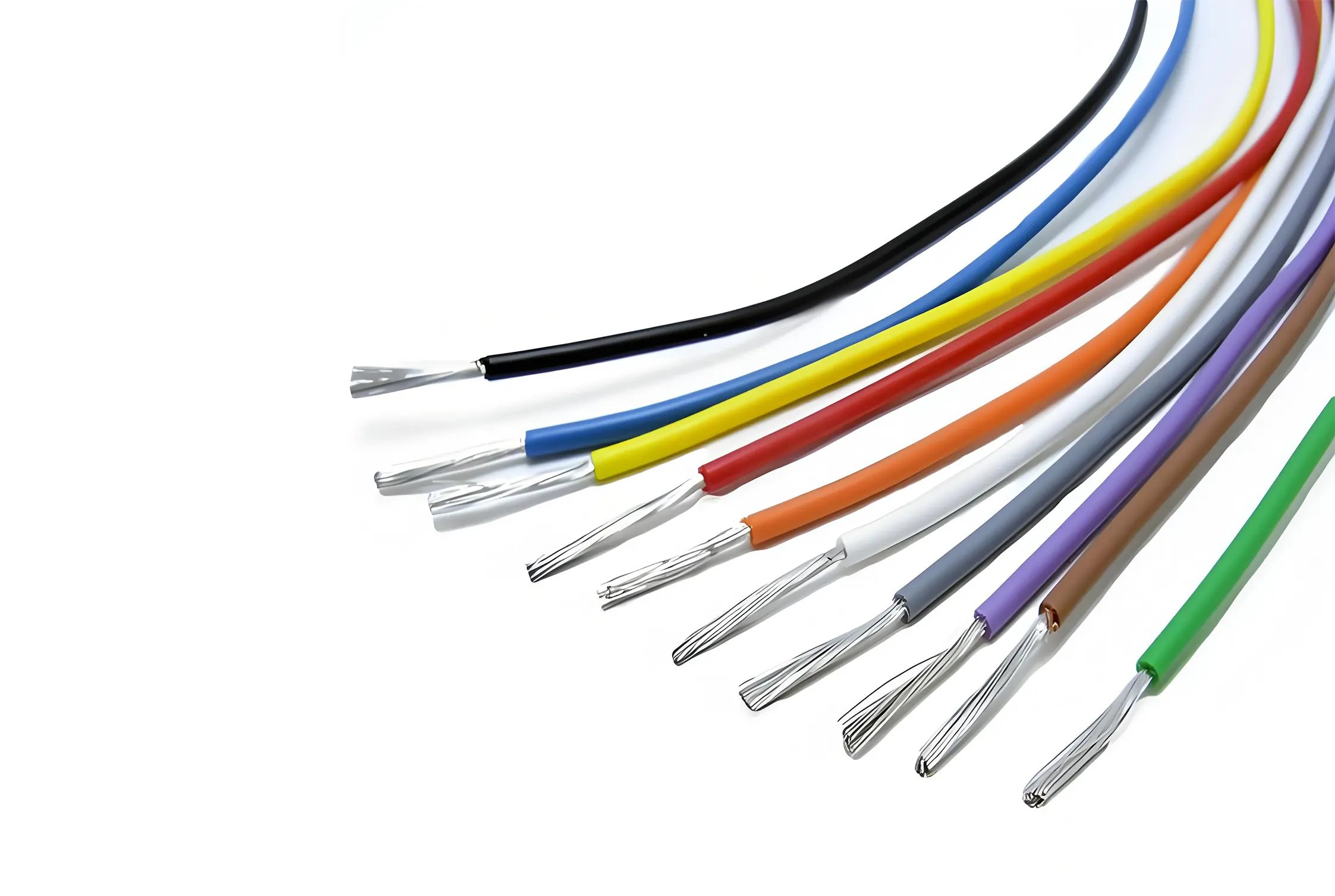

5. 22 AW電線的常見應用有哪些？
22 AW電線用途廣泛，廣泛應用於：
- 內部設備布線（PCB、傳感器、模塊連接）
- 低壓系統（警報、訪問控制、對講機）
- LED燈帶和照明控制
- 汽車電子和愛好電路
- 音頻和低速數據通信
6.電線長度會影響22 AW電線的電流容量嗎？
是的電線越長，電阻越高，電壓降越大。
- 1米內：影響微不足道
- 5米以上：必須考慮電壓降
- 長距離輸電：考慮較粗的電線（20 AW、18 AW）
7.常見問題解答：關於22 AW電線的常見問題
Q1：22 AW電線可以承受多少電流？
| 電壓（V） | 功率（W） | 電流（A） | 適合22 AW？ |
| 12V | 12 x 2 = 24 | 2 | 「是的 |
| 12V | 12 x 4 = 48 | 4 | '不，超出了限制 |
Q2：22 AWG電線可以用於220V嗎？
Ÿ‘‰是的，絕緣可以處理它，但電流容量有限。僅適合信號或控制布線，不適合電力傳輸。
Q3：22 AW和24 AW電線有什麼區別？
| 線規 | 電阻（歐/m） | 長度（10 m） | 電流（2A） | 電壓降（V） |
| 22 AWG | 0.0535 | 10 | 2A | 2 x（0.0535 x 10）= 1.07 V |
| 24 AWG | 0.085 | 10 | 2A | 2 x（0.085 x 10）= 1.7 V |
AWG 22 AWG在更高功率和更長距離的情況下性能更佳。
Q4：22 AW電線適合USB嗎？
Ÿ‘‰是的。常用於USB電源線（例如，5V/2A），有助於降低電阻和電壓降。
結論
22 AW線是一種廣泛使用的中型導體，適合低壓、低功率和信號傳輸應用。對於短距離布線，22 AW是一個實用且經濟的選擇。對於更長的距離或更高的功率負載，請考慮使用更厚的儀表。
