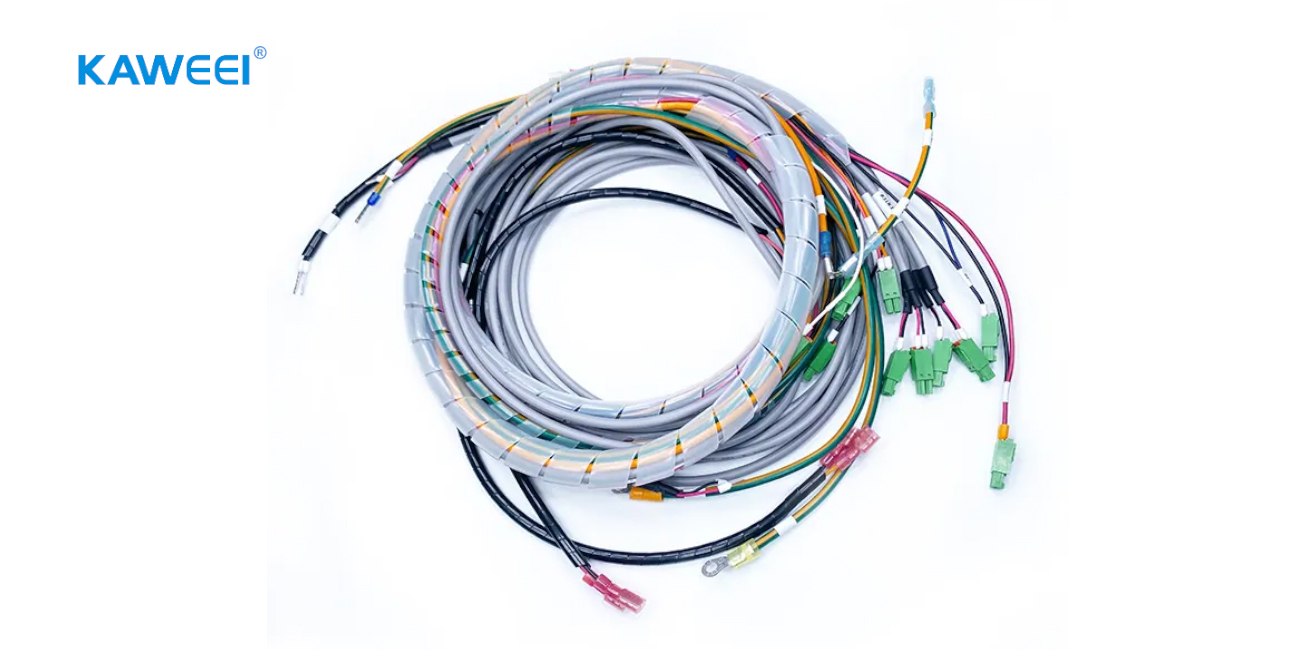

1.제품 개요: Motor Vehicle Wiring Harness
자동차 배선 하네스는 자동차 내부에서 전력 및 신호를 전송하도록 설계된 와이어, 커넥터 및 터미널의 구조화 된 어셈블리입니다.다음과 같은 주요 기능이 포함됩니다.
- 내구성 : 진동, 온도 변동 (-40 ° C ~ + 125 ° C) 및 화학 물질 노출을 방지합니다.
- 사용자 정의: 컴팩트한 자동차에서 대형 트럭에 이르기까지 특정 차량 모델에 맞게 제작되었습니다.
- 안전 규정 준수: 내화 및 환경 안전에 대한 ISO, UL 및 RoHS 표준을 충족합니다.
응용 프로그램은 엔진 관리 시스템, 인포테인먼트, 조명 및 ADAS (Advanced Driver - Assistance System) 에 걸쳐 있습니다.
2.재료 및 건설
A.컨덕터 (Conductors)
- 구리 합금: 높은 전도성 (High conductivity)‰ ¥98% IACS) 및 유연성, 신호 전송에 이상적입니다.
- Tinned Copper: 습한 또는 염분 환경에서의 내식성을 향상시킵니다.
B. Insulation 및 Sheathing
- PVC (Polyvinyl Chloride): 저전압 어플리케이션에 적합한 비용 효율적이고 난연성
- 교차연결 폴리에틸렌 (XLPE): 엔진 칸의 고온 (최대 150 ° C) 을 견딜 수 있습니다.
- PTFE (테플론): 고주파 응용 프로그램 (예:레이더 센서) 는 낮은 유전 손실로 인해
C.커넥터 및 터미널
- 아연 합금 하우징: EMI 방패 및 IP 67 방수 등급을 제공하여 후드 아래에서 사용할 수 있습니다.
- 골드 플레이팅 콘택트: ADAS 및 인포테인먼트 시스템에서 신뢰할 수 있는 신호 무결성 보장
3.제조 프로세스
A.와이어 절단 및 분리
정밀 레이저 절단은 균일한 와이어 길이를 보장하며, 자동 분리기는 도체를 손상시키지 않고 절연재를 제거합니다.
B. Crimping 및 Soldering
- 초음파 용접: 고전류 어플리케이션을 위한 가스 밀접 연결 (예: EV 배터리 하네스 (EV battery harnesses)
- 자동 Crimping: 로봇은 터미널에 일관된 압력을 가하여 인적 오류를 줄입니다.
C.하네스 조립품
- 모듈식 설계: 하위 하네스 (예:엔진, 도어 패널) 은 효율적인 설치를 위해 사전 조립됩니다.
- Overmolding: TPE (Thermoplastic Elastomers) 는 내진성을 위해 커넥터를 캡슐화합니다.
D.품질 테스트 Quality Testing
- Hi - Pot 테스트: 1. 5 ° 에서 절연 무결성 확인€“ 3 kV.
- 연속성 검사: 개방 회로 또는 단락이 0 으로 확인됩니다.
Amphenol DC Electronics 와 같은 선도적인 제조업체는 항공우주 등급의 신뢰성을 위해 린 제조 및 IPC - 620 Class III 표준을 사용합니다.
4.자동차 시스템에서의 응용
A.엔진 및 변속기
- 연료 분사기 하네스: PTFE 단열재로 고압 환경에 맞춤화되었습니다.
- 센서 및 액추에이터: 차폐된 케이블은 터보차저 제어에서 EMI 간섭을 방지합니다.
B.전기차 (EV)
- 배터리 관리 시스템 (BMS): 고전압 하네스 (최대 800 V) 는 열 안정성을 위해 XLPE 절연재를 사용합니다.
- 충전 포트: IP 67 등급 커넥터는 방수 성능을 보장합니다.
C. ADAS 와 자율주행
- 레이더 및 LiDAR: 금 도금 접점이 있는 저소음 케이블은 신호 정확성을 유지합니다.
- 카메라 모듈: 소형 커넥터 (예: JST ZH 시리즈) 는 컴팩트한 디자인으로 공간을 절약합니다.
5.산업 동향 및 혁신
- 가벼운 재료: 알루미늄 코팅 와이어는 하네스의 무게를 30% 줄여 EV 범위를 향상시킵니다.
- 스마트 하네스: 내장형 센서는 와이어 상태를 모니터링하고 IoT 연결을 통해 장애를 예측합니다.
