방수 케이블 어셈블리의 IP 등급: 테스트 및 검증

방수 케이블 어셈블리는 검증된 밀봉 성능만큼만 신뢰할 수 있습니다. IP 등급은 엄격하게 정의된 테스트 조건에서의 보호 수준을 설명하지만, 유효성은 항상 테스트된 어셈블리 구성, 선택된 표준 및 서면 합격 기준에 달려 있습니다.

케이블 어셈블리 구매자와 설계 엔지니어에게 핵심 문제는 제품에 IP67 또는 IP68이 표시되어 있는지 단순히 확인하는 것이 아닙니다. 진짜 질문은 테스트된 샘플이 현장 적용 분야와 일치하는지, 그리고 제공된 테스트 증거가 주장된 침투 보호 수준을 완전히 뒷받침하는지 여부입니다.

이 가이드는 IP 등급 검증, 테스트 방법의 한계, 결과 판정 규칙 및 공급업체 문서 자격에 전적으로 초점을 맞춥니다. 밀봉 설계, 재료 선택 또는 하네스 제조에 관한 내용은 반복하지 않습니다. 해당 주제는 전용 방수 어셈블리 및 밀봉 커넥터 기사에서 다룹니다.

IP 등급은 실제로 무엇을 검증하는가?

IP 코드 및 테스트 구성 이해

IP(Ingress Protection) 코드는 두 자리 숫자를 사용합니다. 첫 번째 숫자는 방진 보호를 정의하고 두 번째 숫자는 액체 물 보호를 정의합니다. 문자 X는 해당 위치에서 특성에 숫자 등급이 할당되지 않았음을 나타냅니다. 이것이 고체나 물에 대한 보호가 자동으로 0이라는 의미는 아닙니다.

IEC 60529는 전기 장비 인클로저가 제공하는 보호에 대한 IP 등급을 정의합니다. IP 등급은 테스트 프로그램에서 다루는 정확한 구성에서만 제품 또는 어셈블리에 적용됩니다. 테스트 결과는 테스트된 구성과 검증 계획에서 공식적으로 정당화된 제품 변형에 적용됩니다. 커넥터, 케이블 외경, 밀봉 하드웨어, 장착 방향 또는 어셈블리 절차의 변경은 등급 유효성을 유지하기 위해 추가 테스트가 필요할 수 있습니다.

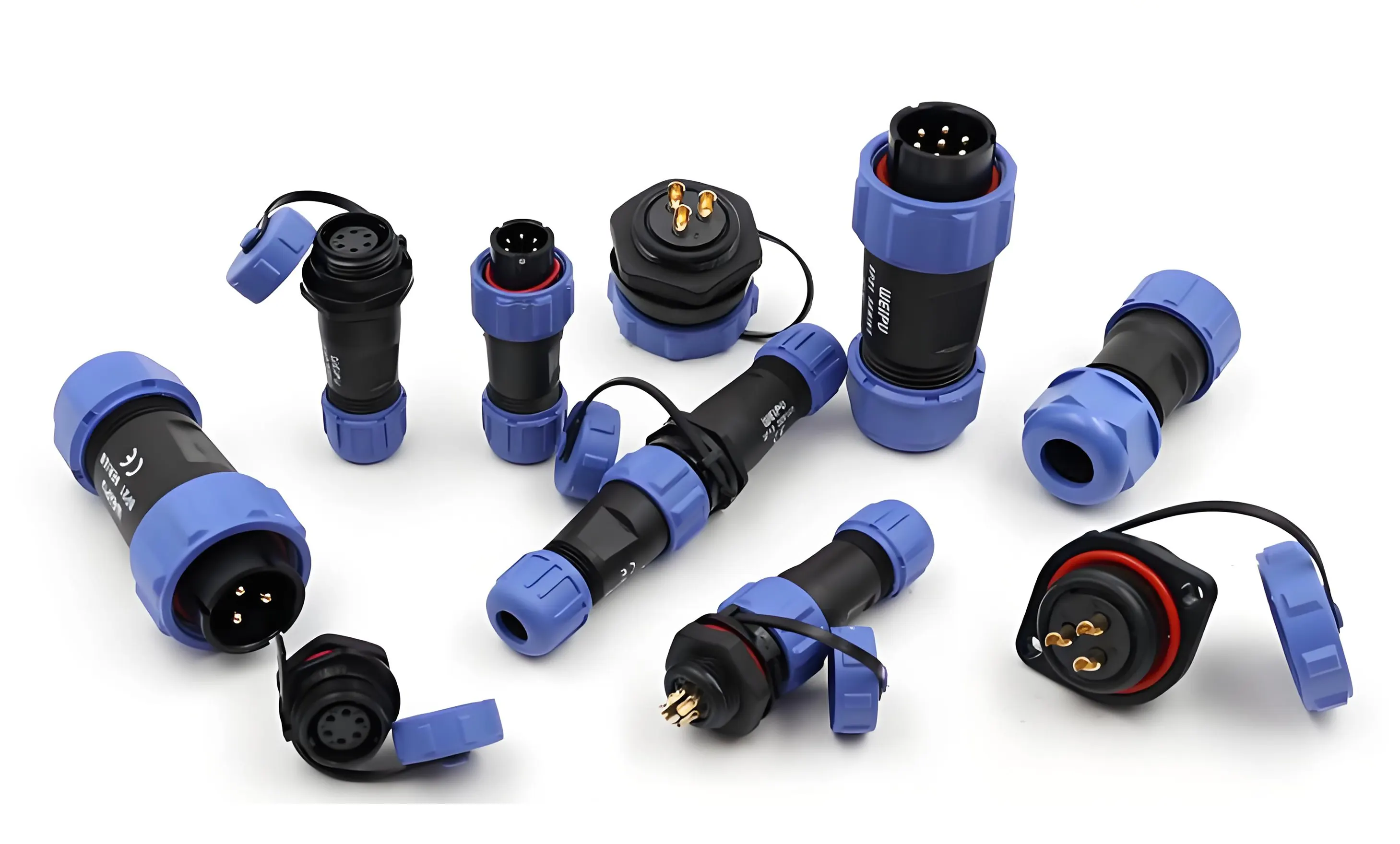

커넥터의 데이터시트 IP 등급은 전체 결합 및 밀봉된 하네스가 동일한 테스트 조건에서 독립적으로 검증되지 않는 한 완전한 케이블 어셈블리로 자동 확장될 수 없습니다.

IP67 vs IP68: IEC 60529에 따른 테스트 조건 명확화

IP67과 IP68 모두 방진 등급을 가지지만 침수 테스트 규칙은 크게 다릅니다:

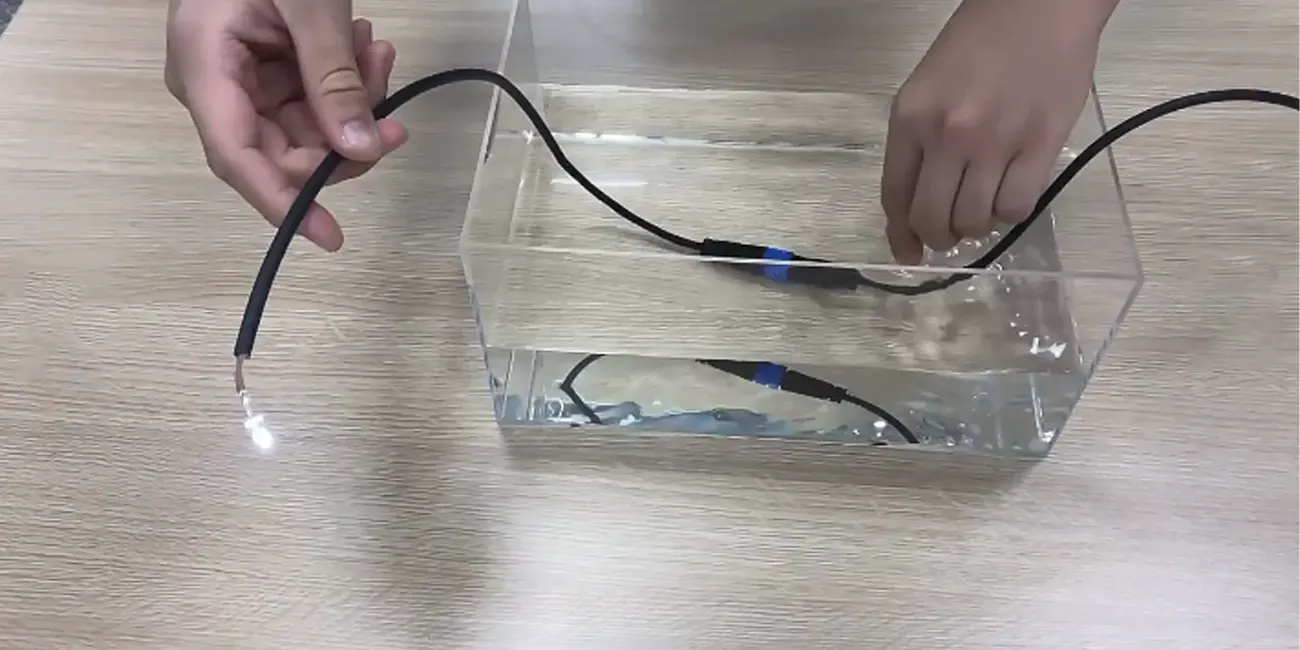

1. IP67(임시 침수) IPX7은 정의된 조건에서 임시 침수를 규정합니다. 대부분의 표준 크기 인클로저의 경우 IEC 60529:1989+A1:1999+A2:2013 전문에 따라 1m 수심에서 30분간 테스트를 수행합니다. 합격 기준은 적용 가능한 표준 및 제품 요구 사항을 따라야 합니다. 물 침투는 모든 제품이 동일한 합격/불합격 기준을 사용한다고 가정하기보다는 지정된 테스트 조건과 보호 장비에 대한 잠재적 영향을 기준으로 평가해야 합니다.
2. IP68(연속 침수) IPX8은 IPX7에 지정된 것보다 더 가혹한 침수 조건에 적용됩니다. 모든 테스트 매개변수(수심, 정수압, 수온 및 테스트 기간)는 선택된 표준 및 공식 제품 요구 사항에 따라 정의되어야 합니다. 서면 테스트 매개변수는 구매자와 공급업체 간의 구두 합의만으로 임의로 설정할 수 없습니다. 모든 IP68 어셈블리에 보편적인 수심 또는 시간 요구 사항은 존재하지 않으며, 모든 조건은 완전히 문서화되어야 합니다.

중요한 오해: IP68 라벨은 무제한 수중 깊이를 의미하지 않습니다. 잠수용 구성 요소를 승인하기 전에 항상 전체 서면 테스트 매개변수를 확인하십시오.

어셈블리 구성 변경이 IP 테스트 결과에 영향을 미치는 이유

테스트 결과는 모든 어셈블리 변수에 민감합니다:

1. 커넥터 결합 상태(완전 결합 / 캡 장착 / 미결합)
2. 글랜드 밀봉 범위에 맞는 케이블 외경
3. 압축 너트에 적용되는 토크 값
4. 케이블 출구 밀봉 및 스트레인 릴리프 설치
5. 자유 매달림 또는 패널 장착 테스트 방향

공급업체가 과대 케이블로 짧은 프로토타입을 검증했지만 양산에서 밀봉 외경 범위를 벗어난 와이어를 사용하는 경우, 실험실 샘플이 통과하더라도 완성된 하네스는 침수 테스트에서 실패할 수 있습니다.

방수 케이블 어셈블리 IP 테스트에 적용되는 표준은?

인클로저 침투 보호에 대해 일반적으로 참조되는 두 표준은 IEC 60529와 ISO 20653입니다. 적용 가능한 표준은 장비 유형과 적용 분야에 따라 결정되며, 한 표준의 테스트 결과를 다른 표준 준수의 증거로 자동 수용할 수 없습니다.

IEC 60529: 일반 산업용 하네스의 인클로저 보호

이것은 전기 장비 인클로저가 제공하는 보호 등급에 대한 기준 글로벌 표준입니다. 산업, 해양 및 기계 케이블 어셈블리를 위한 IPX7/IPX8 침수 및 IPX5/IPX6 워터 제트 테스트 프로토콜을 설정합니다. 프로젝트 범위에 자동차 사양이 명시되지 않는 한 기본 표준으로 유지됩니다.

ISO 20653:2023: 도로 차량 특정 IP 요구 사항

이 표준은 도로 차량용 전기 장비 인클로저에만 적용됩니다. IEC 60529의 기본 IP 코드 프레임워크를 채택하지만 IEC 표준에서 다루지 않는 자동차 세차 시나리오에 대한 K 접미사 등급을 추가합니다.

따라야 할 규칙: 테스트 결과를 교차 인증하지 마십시오. ISO 20653에 따라 완료된 테스트는 IEC 60529 준수의 증거로 자동 수용될 수 없으며 그 반대도 마찬가지입니다. 테스트 요구 사항을 작성하기 전에 항상 표준 버전을 고정하십시오.

핵심 용어: IPX9 vs IPX9K

IEC 60529는 K 접미사 없이 고압 워터 제트에 대한 IPX9를 정의합니다. ISO 20653은 도로 차량 세차 환경에 고유한 고압 고온 스프레이 테스트에 대한 IPX9K를 정의합니다.

상업적 약어 IP69K는 업계에서 널리 사용되지만 공식 테스트 보고서에는 사양 격차를 피하기 위해 선택된 표준과 일치하는 정확한 코드를 명시해야 합니다. IPX9K 제트 테스트를 통과한다고 해서 IP67 정적 침수 요구 사항을 충족하는 것은 아닙니다. 일반적으로 스프레이 제트 테스트는 침수 보호를 자동으로 증명할 수 없으며 침수 테스트는 고압 온수 제트에 대한 저항을 증명할 수 없습니다. 두 보호 수준이 모두 지정된 경우 추가 테스트가 필요합니다.

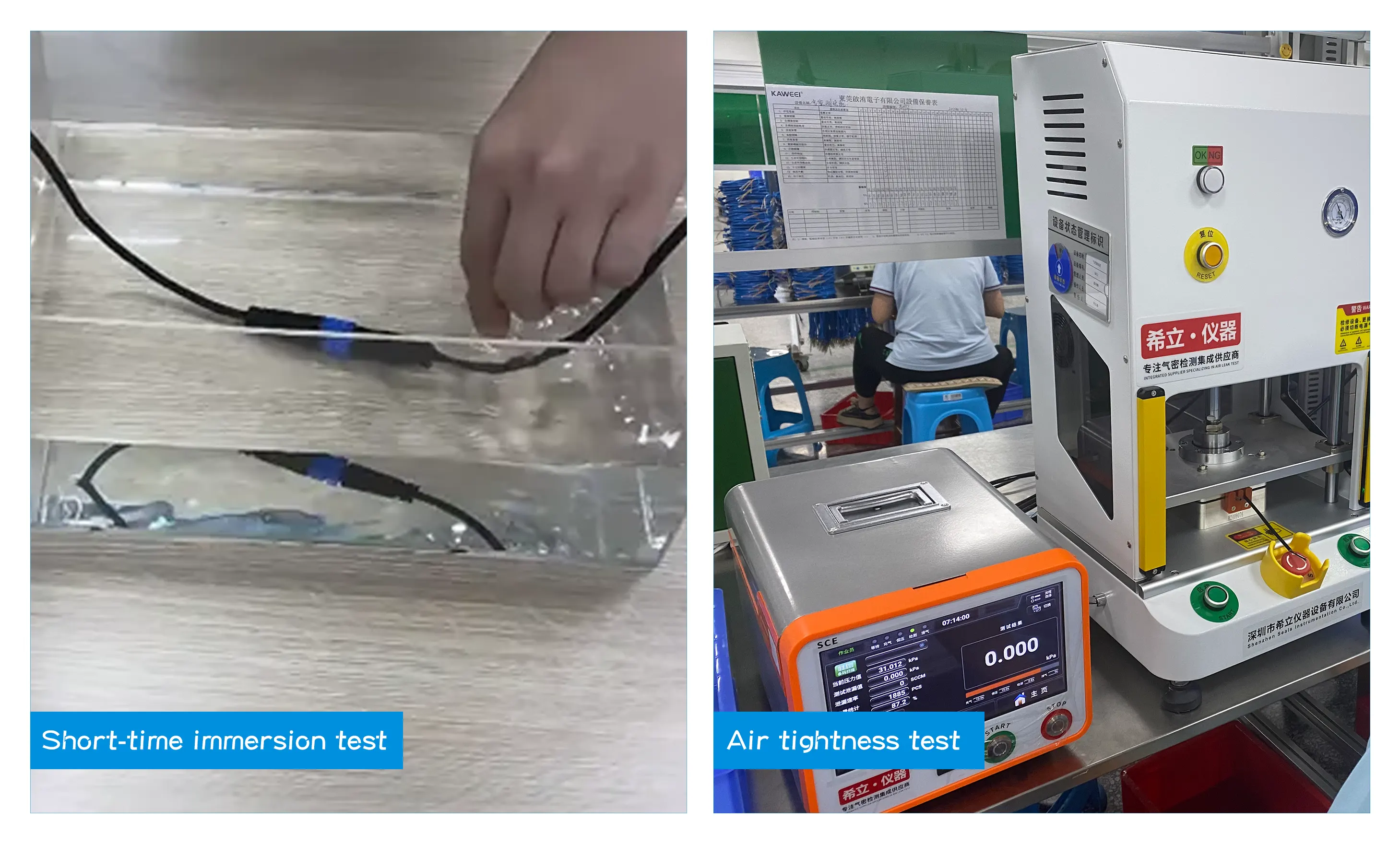

일반적인 방수 테스트 방법: 기능 및 주요 한계

이 표는 구매자가 생산 스크리닝 데이터를 공식 IP 등급 검증으로 착각하지 않도록 각 테스트가 증명할 수 있는 것과 주요 한계를 명확히 합니다.

IP 테스트 결과를 검증하는 단계별 프로세스

테스트 전 문서화 및 샘플 구성 관리

1. 전체 어셈블리 구성 기록: 부품 번호, 케이블 외경, 결합 토크, 결합/캡 장착 상태 및 샘플 길이.
2. 표준 전체 버전(예: IEC 60529:1989+A1:1999+A2:2013 또는 ISO 20653:2023)을 고정하고 모든 테스트 매개변수(깊이, 기간, 수온, 정수압)를 문서화합니다.
3. 유효한 교정 인증서가 있는 교정된 테스트 장비만 사용하십시오.
4. 관련 테스트 조건 및 결과를 문서화합니다. 전체 연속 비디오 녹화는 품질 계획에 명시적으로 작성된 경우에만 필요합니다.

테스트 후 검사 규칙

노출 후 어셈블리를 서면 테스트 절차에 따라 엄격히 검사하십시오. 내부 캐비티 검사가 필요한 경우 샘플 개방 방법을 문서화하고 모든 가시적인 물 침투 증거를 기록하십시오. 밀봉 조인트를 임의로 분해하지 마십시오. 분해 자체가 내부 습도 조건을 변경하고 결과를 왜곡할 수 있습니다.

IP 침투 판정과 전기 성능 검사 분리

적용 가능한 표준 및 제품 사양에 정의된 합격 기준에 따라 엄격하게 합격 또는 불합격을 결정하십시오. 관찰된 모든 물 침투를 기록하고 해당 서면 규칙에 따라 위치와 영향을 평가하십시오.

필요한 경우 테스트 후 전기 성능을 별도로 평가하십시오. 연속성 또는 절연 저항 측정은 테스트 계획에 지정된 경우에만 수행하십시오. 불필요한 전기적 스트레스를 도입하지 않도록 어셈블리에 적합한 경우에만 유전체 내전압(hipot) 테스트를 수행하십시오.

IP 방수 테스트 실패의 가장 일반적인 원인

1. 부적절한 밀봉 압축: 과도한 토크는 밀봉 구성 요소를 변형시키거나 손상시킬 수 있으며, 불충분한 토크는 완전한 밀봉 접촉 압력을 달성하지 못합니다.
2. 케이블 외경 범위 초과: 케이블 재킷 외경이 밀봉의 설계 작동 범위를 벗어나면 엘라스토머가 충분한 접촉 압력을 형성하지 못할 수 있으며, 밀봉 구조 및 설치에 따라 누출 경로가 생성될 수 있습니다.
3. 불완전한 커넥터 결합: 반쯤 잠긴 핀 앤 소켓 연결은 개방된 밀봉 인터페이스를 남겨 물이 커넥터 하우징으로 침투할 수 있습니다.

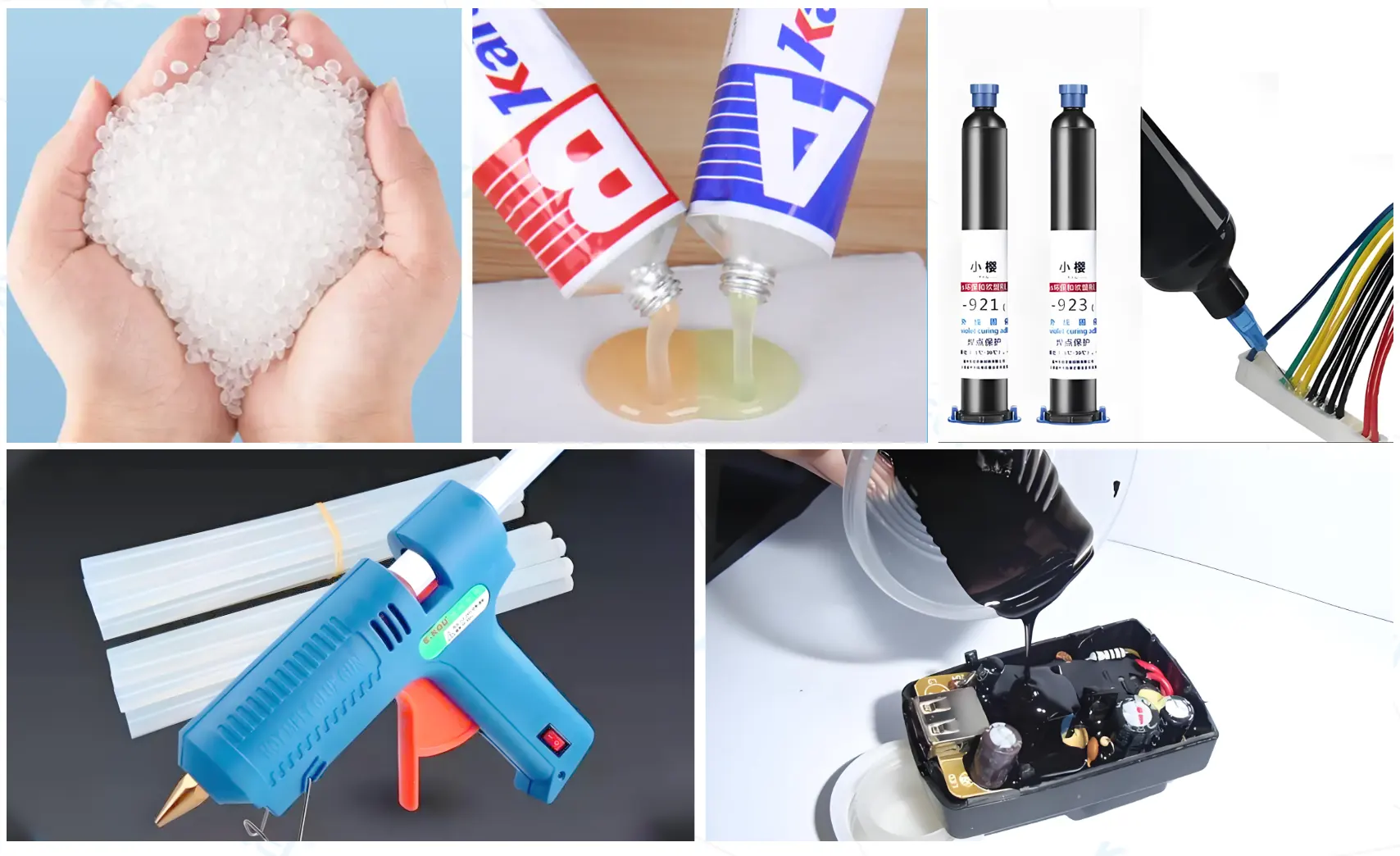

4. 포팅 및 캡슐화 결함: 기포, 불완전한 충전 또는 포팅 컴파운드와 케이블 재킷 간의 불량한 접착은 숨겨진 모세관 침투 채널을 생성합니다.
5. 어셈블리 중 경미한 밀봉 손상: 고무 밀봉의 작은 절단 또는 흠집은 특정 에어 리크 테스트를 통과할 수 있지만 침수 중 가시적인 고장이 될 수 있습니다. 결함 감지는 테스트 압력, 고정구 감도 및 스크리닝을 위해 설정된 합격/불합격 임계값에 따라 달라집니다.

구매자가 공급업체에 요청해야 하는 문서는?

세 가지 유형의 테스트 문서

1. 공급업체 테스트 보고서: 공급업체의 테스트된 샘플, 테스트 조건, 결과 및 합격/불합격 평가를 기록합니다. 외부 당사자가 독립적으로 발행하거나 검증하지 않는 한 내부 테스트 증거입니다.
2. 제3자 실험실 보고서: 외부 실험실에서 수행한 테스트를 문서화합니다. 실험실의 역량 또는 인정 범위, 테스트된 제품 식별 및 보고서 범위를 확인하십시오. 인정은 계약 또는 프로젝트 품질 규칙에서 요구하는 경우에만 필수입니다.
3. 인증서 또는 적합성 선언: 인증서는 해당되는 경우 관련 인증 기관에서 발행합니다. 적합성 선언은 제조업체가 준수에 대한 공식적인 책임을 지는 서명된 진술입니다. 두 문서 중 하나에 의존하기 전에 발행 당사자, 적용 제품, 적용 표준 및 명시된 범위를 확인하십시오.

공급업체 내부 테스트 보고서를 독립적인 제3자 인증과 동등하게 취급하지 마십시오. 문서 요구 사항은 항상 계약 조건 및 프로젝트 품질 사양을 따릅니다.

IP 자격을 위한 추적 가능한 테스트 보고서 체크리스트

1. 전체 에디션 번호가 포함된 전체 표준 식별자
2. 정확한 테스트 제품 구성: 결합 상태, 케이블 크기, 토크 값, 장착 방향
3. 서면 테스트 조건(침수 깊이, 기간, 온도, 정수압, 특히 IP68의 경우)
4. 결과, 합격 기준, 편차 및 사용 가능한 지원 검사 사진을 포함한 전체 테스트 보고서
5. 테스트된 샘플이 현재 양산 설계와 일치함을 확인(프로토타입 전용 테스트 없음)

모든 IP67 주장에 대해 지원 테스트 증거를 요청하고 보고서가 의도된 제품 구성을 다루는지 확인하십시오.

자주 묻는 질문

Q1: 공기 압력 감쇠 테스트 통과가 IP67 준수를 증명할 수 있습니까?

아니요, 그 자체로는 아닙니다. 에어 리크 또는 압력 감쇠 테스트는 방법이 제품에 대해 검증된 경우 설계 검증 및 생산 품질 관리를 지원할 수 있습니다. 그러나 IEC 60529 IPX7 침수 요구 사항 준수를 독립적으로 입증하지는 않습니다. 주장된 IP 등급이 검증되었는지 결정할 때 적용 가능한 표준 및 문서화된 자격 계획을 따르십시오.

Q2: IP68이 무제한 수심에 대한 보호를 보장합니까?

아니요. IPX8 테스트 조건은 IP67 심각성을 초과해야 하며 선택된 표준 및 제품 요구 사항에 따라 정의되어야 합니다. IP68 케이블 어셈블리 견적을 승인하기 전에 항상 서면 깊이, 압력 및 기간 요구 사항을 확보하십시오.

Q3: 케이블 어셈블리가 IPX9K 제트 테스트를 통과하면 자동으로 IP67 등급이 됩니까?

자동이 아닙니다. IPX9K는 ISO 20653에 따른 고압 온수 스프레이만 다루며 정적 침수 테스트는 포함하지 않습니다. 고압 세척에 강한 하네스는 임시 침수 중에도 물이 들어가 IP67을 통과하지 못할 수 있습니다. 스프레이 제트 테스트는 침수 테스트를 대체할 수 없으며 그 반대도 마찬가지입니다.

Q4: IP 등급은 전체 와이어 하네스에 적용됩니까 아니면 개별 커넥터에만 적용됩니까?

IP 등급은 정확한 테스트 구성에만 유효합니다. 독립형 커넥터의 IP 등급은 전체 결합 및 밀봉된 하네스가 동일한 테스트 조건에서 별도로 검증되지 않는 한 전체 케이블 어셈블리로 확장될 수 없습니다.
