線束材料選擇應基於工作溫度、化學暴露、機械運動、電氣性能和法規標準。沒有一種材料適用於所有工作條件。線束的整體溫度等級和可靠性由整個組件中額定值最低的部件決定——包括絕緣、護套、端子、連接器和密封結構——而非僅由導體材料決定。始終將導體、絕緣、屏蔽和外護套作為一個完整系統進行選擇。
正確的線束材料選擇取決於五個核心應用因素：工作溫度、化學暴露、機械運動、電氣要求和行業法規標準。每個定制電纜組件都需要系統級材料匹配，以避免過早的現場故障。
本實用指南針對常見惡劣工作條件分解了有針對性的材料選擇邏輯，幫助OEM設計工程師和採購團隊快速確認適合其項目的導體、絕緣和護套材料。
1. 耐高溫線束材料（熱老化與耐熱性）
連續工作溫度高於120°C時，普通線束容易發生絕緣退化、聚合物氧化和護套熔化，導致短路和設備故障。耐高溫線束配置重點在於抑制熱老化，並在長期高溫場景中保持穩定的物理和電氣性能。
關鍵工程原則
成品線束的最高溫度額定值取決於整個組件中最薄弱的部件，包括絕緣、護套、端子、連接器和密封材料。僅升級導體材料無法提高線束的整體耐高溫性能。
推薦材料選項
-
導體：鍍錫銅、鍍銀銅；超高溫場景可選鎳鉻合金，配合全系統高溫附件
-
絕緣：交聯聚烯烴（XLPE）、聚醯亞胺（PI）、PTFE（優異的連續耐高溫性能）
-
護套：氟橡膠（FKM）、聚醯胺（PA），具有優異的熱老化和熱穩定性
實用行業解決方案
為什麼選擇這些材料？
XLPE在中高溫範圍內提供穩定的耐熱老化和電氣絕緣性能，適用於標準汽車和工業佈線。PI和PTFE具有優異的熱穩定性和惰性特性，在交聯聚合物失效的連續超高溫下可靠運行。FKM和PA護套抵抗熱氧化，防止長期高溫環境中的護套開裂和老化。
汽車高溫線材結構採用定制交聯絕緣系統，以適應發動機艙高溫環境。實際溫度等級以官方線材規格和製造商數據表為準，而非固定的材料與溫度匹配。PI漆包線和PTFE絕緣線廣泛用於需要長期超高溫運行的精密工業和電子設備。

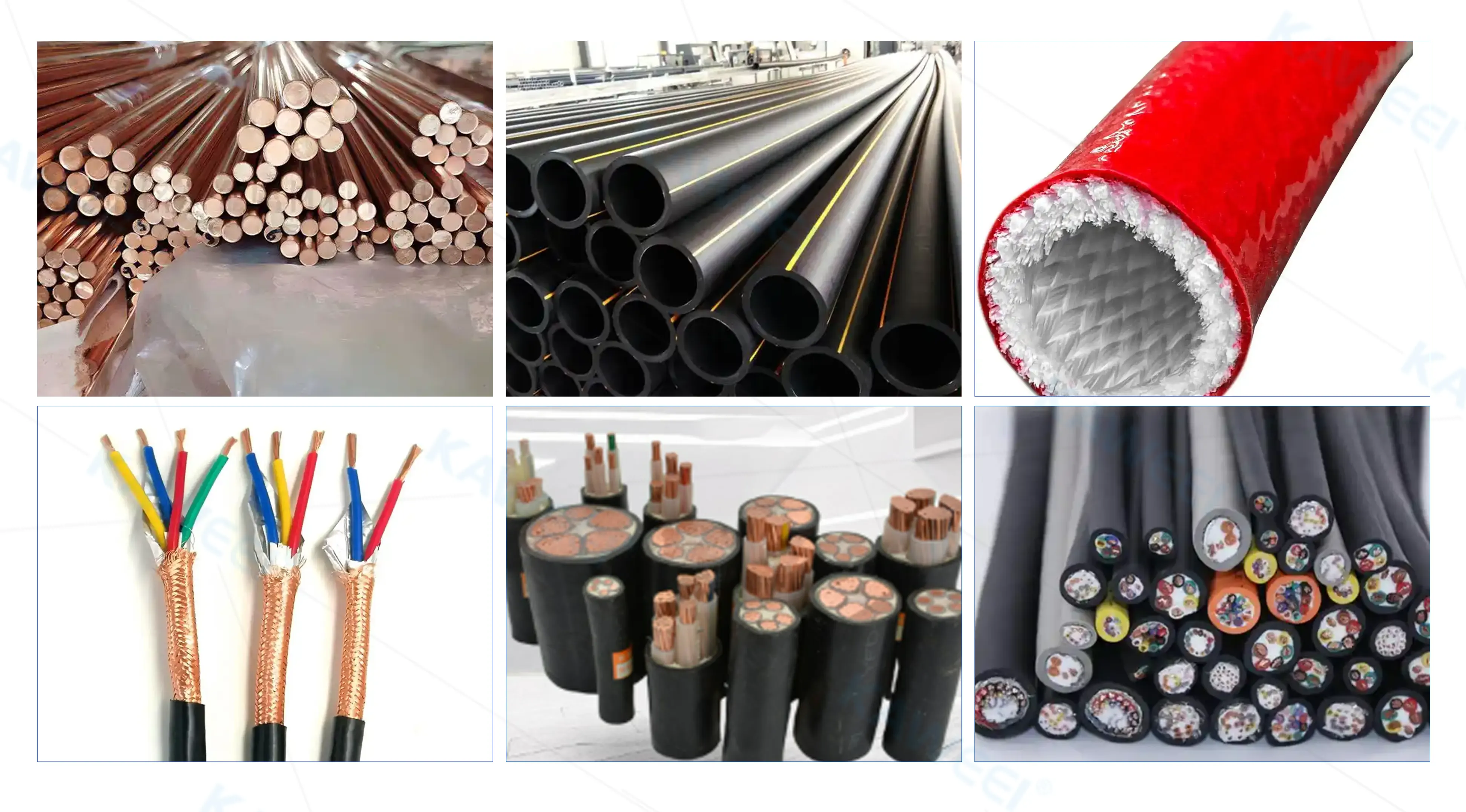

2. 耐低溫線束材料（低溫柔韌性與抗開裂性）
極端低溫會使普通聚合物材料硬化變脆，導致護套開裂、絕緣損壞以及彎曲和振動時導電性降低。低溫線束材料必須在寒冷工作條件下保持穩定的柔韌性、延展性和電氣性能。
推薦材料選項
-
導體：軟無氧銅，具有優異的低溫延展性和抗疲勞性
-
絕緣：XLPE、聚氨酯（PU）、矽橡膠
-
護套：熱塑性聚氨酯（TPU）、EPDM橡膠
實用行業解決方案
為什麼選擇這些材料？
矽膠和EPDM在零下溫度下保持高柔韌性而不脆化，平衡了耐寒性和耐候性。TPU和低溫優化XLPE在寒冷條件下反覆彎曲時避免開裂，使其成為移動戶外和冷鏈設備佈線的理想選擇。
某些低溫優化PVC汽車線可在約−40°C溫度下保持基本柔韌性，具體性能因產品規格和製造商標準而異。XLPE/TPU複合電纜和EPDM護套電纜廣泛用於冷鏈運輸、戶外現場設備和極地工程佈線，以確保可靠的低溫運行。

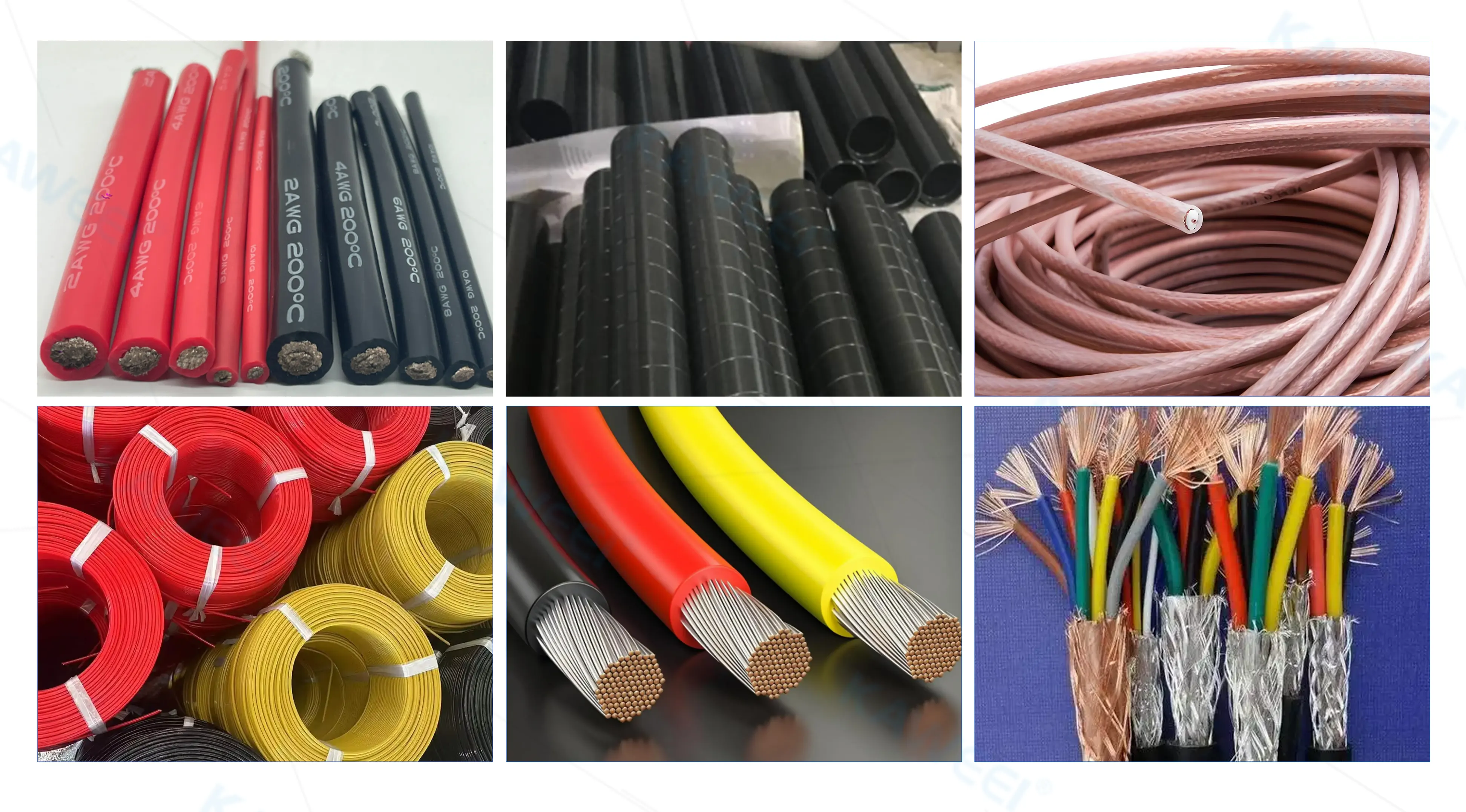

3. 耐化學線束材料（耐腐蝕和耐流體性）
用於船舶、工業製造和實驗室環境的線束經常暴露於酸、鹼、鹽霧、燃油和有機溶劑中，容易導致護套膨脹、老化、開裂和導體腐蝕。耐化學線束重點在於隔離腐蝕性介質並穩定結構性能。
材料選擇關鍵說明
LSZH（低煙無鹵）材料並非為耐化學性而設計。其核心優勢是低煙密度和無鹵阻燃，可減少火災場景中的有毒氣體和煙霧排放，適用於公共建築和封閉空間，而非腐蝕性工業環境。
推薦材料選項
-
導體：鍍銀銅、鍍鎳銅（防腐鍍層）
-
絕緣：PTFE、ETFE（優異的耐溶劑和耐酸鹼性能）
-
護套：FKM氟橡膠、氯丁橡膠
實用行業解決方案
為什麼選擇這些材料？
PTFE和ETFE化學惰性，耐酸、鹼、鹽霧和大多數工業溶劑，具有長期穩定性。FKM橡膠提供優異的耐油和耐燃油性能，完美匹配惡劣的發動機艙和化學車間工作條件。鍍層銅導體有效防止腐蝕環境中的電化學腐蝕。
PTFE和ETFE絕緣電纜耐大多數工業溶劑和腐蝕性液體。FKM護套電纜是發動機艙和化學車間設備的首選解決方案，有效避免長期化學暴露導致的材料老化和失效。

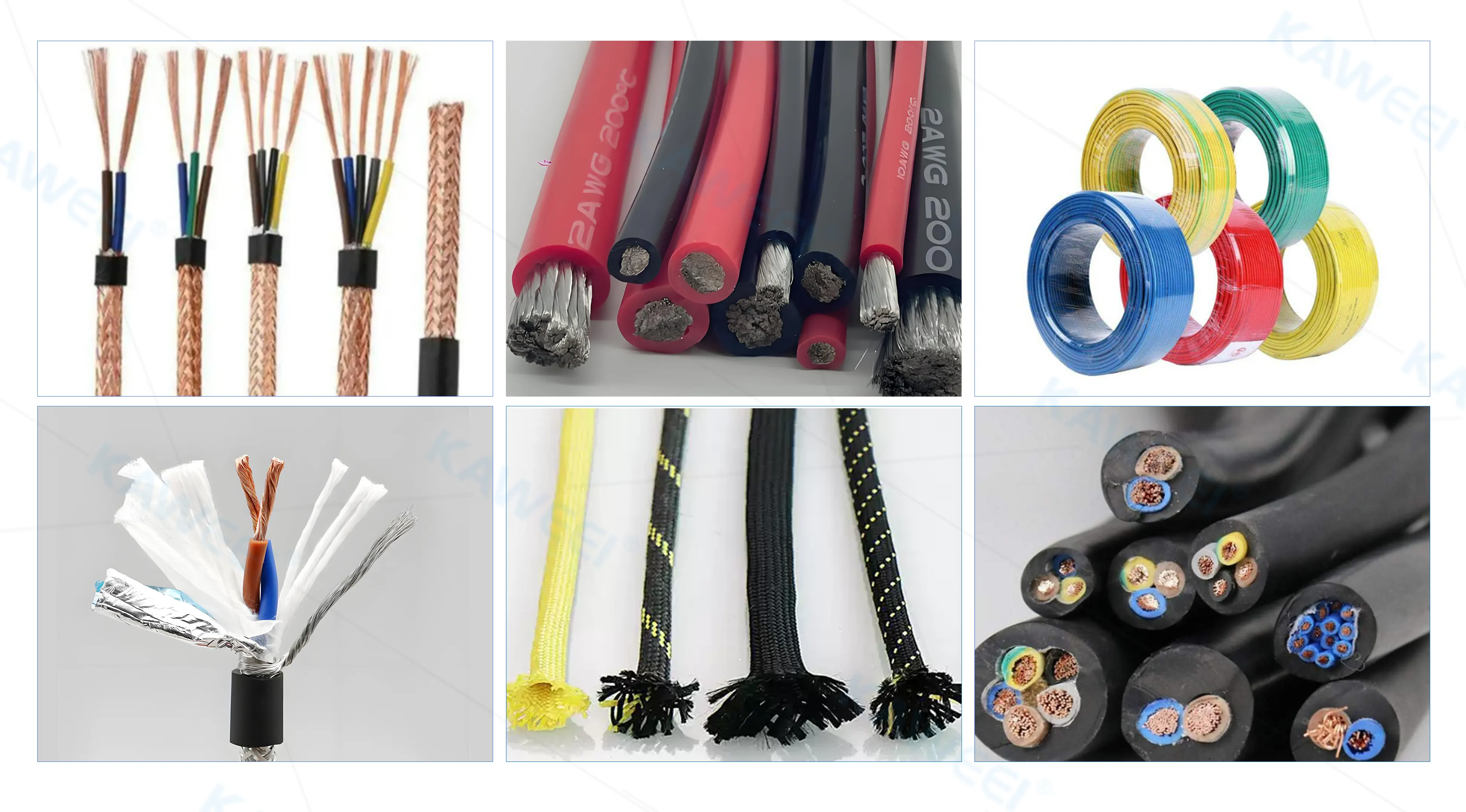

4. 機械耐磨線束材料（彎曲壽命與抗扭轉性）
機器人、自動化機械和車輛線束承受反覆彎曲、摩擦、振動和扭轉運動。機械耐磨線束選擇不能僅依賴耐磨性；彎曲壽命、最小彎曲半徑和抗扭轉性是動態工作場景的核心指標。
關鍵工程原則
對於機器人和自動化設備應用，材料選擇必須同時考慮循環反覆彎曲和多軸扭轉運動（尤其是7軸機械臂運動），以防止長期動態運行中的導體斷裂和護套疲勞失效。
推薦材料選項
-
導體：超細絞合銅，增強柔韌性和抗疲勞性能
-
絕緣：矽橡膠、PU
-
護套：PUR、PA、芳綸增強複合護套（提高拉伸和耐磨性）
實用行業解決方案
為什麼選擇這些材料？
超細絞合銅在頻繁彎曲和扭轉下最大限度地減少導體斷裂，比實心導體更適合動態設備。矽膠絕緣為多軸運動提供全面柔韌性，而PUR護套提供優異的耐磨和抗撕裂性能。芳綸增強進一步提高了重型機械場景的拉伸強度。
採用細絞銅導體、矽膠絕緣和PUR護套的定制拖鏈電纜針對連續往復彎曲和扭轉進行了優化。芳綸編織增強電纜適用於具有高拉伸和抗衝擊性的採礦和建築機械。
5. EMI屏蔽線束材料（信號完整性與EMC性能）
工業和汽車環境中的電磁干擾會導致信號失真、數據傳輸丟失和設備通信故障。EMI屏蔽性能取決於屏蔽結構、覆蓋率、接地設計、電纜幾何形狀和阻抗控制，而非過高的銅純度。
推薦材料與結構選項
-
導體：高質量絞合銅導體，導電性穩定
-
絕緣：低介電損耗發泡PE、PTFE
-
屏蔽：鋁箔單層屏蔽、銅編織屏蔽、箔+編織雙層複合屏蔽
實用行業解決方案
為什麼選擇這些材料和結構？
低介電PTFE和發泡PE絕緣穩定信號傳輸並減少干擾損耗。雙層箔和編織屏蔽實現全覆蓋，解決複雜工業和汽車電磁環境引起的信號失真問題。標準化接地和端接工藝最大化EMC性能。
內層鋁箔和外層銅編織的雙屏蔽電纜採用高覆蓋率屏蔽結構優化電磁兼容性，有效抑制外部EMI干擾。這種成熟結構廣泛用於汽車以太網、高速數據傳輸和精密醫療信號線束。
6. 核心線束材料性能矩陣
使用此快速比較矩陣評估主流線束材料，並選擇與您工作條件匹配的選項（按實際應用性能評級：優秀/良好/中等）：
|
材料
|
耐熱性
|
低溫柔韌性
|
耐化學性
|
動態柔韌性
|
典型應用
|
|
XLPE
|
良好
|
良好
|
良好
|
良好
|
通用汽車和工業佈線
|
|
PTFE
|
優秀
|
優秀
|
優秀
|
中等
|
高溫工業和精密電子
|
|
矽膠
|
優秀
|
優秀
|
中等
|
優秀
|
機器人、醫療和多溫度場景
|
|
PUR
|
良好
|
良好
|
良好
|
優秀
|
拖鏈和動態運動設備
|
|
FKM
|
優秀
|
良好
|
優秀
|
中等
|
發動機艙和化學暴露環境
|
7. 不要僅憑溫度選擇線束材料
工作溫度是最關鍵的參考指標之一，但它絕不應是材料選擇的唯一依據。線束通常運行在複合惡劣環境中。專業材料匹配需要綜合評估化學暴露、反覆彎曲循環壽命、最小彎曲半徑、電壓和電流負載、EMI屏蔽需求、阻燃要求、連接器溫度兼容性和現場安裝條件，以避免產品過早失效。
8. 線束材料選擇清單（用於DFM和報價）
在早期設計和DFM評審階段使用此清單，以避免材料不匹配和現場故障風險：
-
最高和最低連續工作溫度
-
額定電壓、電流和線規要求
-
彎曲頻率、運動類型（彎曲/扭轉/靜態）
-
最小彎曲半徑限制
-
暴露於油、溶劑、酸、鹼或鹽霧
-
紫外線輻射和戶外氣候老化條件
-
EMI屏蔽和信號完整性要求
-
阻燃性和煙霧及鹵素要求
-
連接器和端子溫度額定值匹配
-
行業法規合規（RoHS、REACH、IPC/WHMA-A-620）
9. 最終要點
專業線束材料選擇是一項系統性工程工作，而非單一材料的簡單匹配。所有參數必須與實際工作環境、設備規格和行業標準相匹配，以平衡可靠性、安全性和成本效益。
Kaweei是一家專業的定制線束和電纜組件製造商，擁有超過12年的OEM/ODM經驗，服務於汽車、工業自動化、醫療器械、機器人、新能源和通信行業。我們提供一站式服務，包括DFM設計評審、快速原型製作（24–72小時）、全面量產和嚴格的質量測試。所有產品符合IPC/WHMA-A-620、RoHS、REACH、ISO 9001、IATF 16949和ISO 13485標準。
作者：Kaweei工程團隊 | 更新：2026 | 專注於線束DFM評審、定制電纜組件製造和工業級佈線解決方案優化
10. 線束材料選擇常見問題
Q1：單一線束材料能否適應多種惡劣環境？
PTFE等高性能含氟聚合物材料具有全面的耐高溫、低溫和耐化學性，但單一材料很難滿足所有極端工作條件。對於多惡劣複合環境，我們的工程師將優化絕緣、護套和屏蔽層的複合結構，以平衡性能和成本。
Q2：為什麼僅靠導體材料不能提高線束耐溫性？
導體本身具有優異的耐溫性，但絕緣、護套、端子和密封材料在高溫下會首先老化和失效。成品線束的整體溫度等級由整個組件系統中最薄弱的部件決定。
Q3：EMI屏蔽線束設計的核心是什麼？
EMI屏蔽效果主要取決於屏蔽結構覆蓋率、接地端接工藝、電纜對絞、阻抗匹配和安裝環境。過高的銅純度不能有效提高抗干擾性能；標準化結構設計和加工技術才是關鍵。
Q4：如何在PTFE、矽膠、XLPE和PUR之間選擇？
根據您的核心操作需求選擇材料：選擇XLPE用於經濟高效的通用工業和汽車靜態佈線；PTFE用於超高溫和重度化學暴露場景；矽膠用於機器人、醫療設備和多溫度柔性場景；PUR用於需要長彎曲壽命和耐磨性的動態拖鏈設備。
Q5：在請求定制線束報價時應提供哪些信息？
為獲得準確的DFM評審和正式報價，請提供核心參數，包括：工作溫度範圍、工作環境（化學/腐蝕/彎曲）、電壓/電流額定值、線規規格、最小彎曲半徑、屏蔽和阻燃要求、連接器型號以及適用的行業合規標準。完整的參數支持有助於我們的工程師優化材料匹配並控制項目成本。
