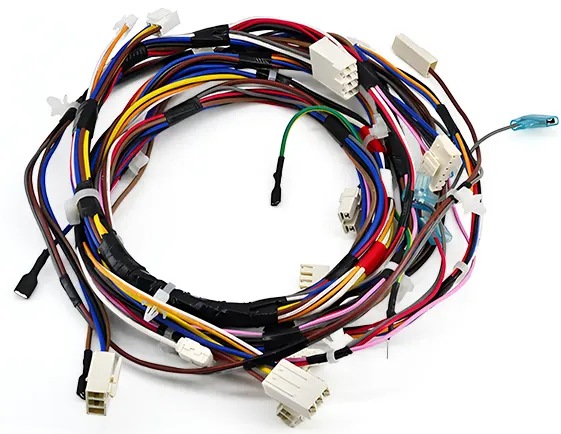

電氣線束，通常稱為線束，是由電線或電纜、端子、連接器和保護組件組成的有組織組件，設計用於連接系統內的電氣組件。導體根據定義的電氣和機械要求進行排列、佈線和固定，使組件能夠作為一個單元安裝。根據應用，線束還可能包括識別標籤、接頭、屏蔽和額外的保護材料。本指南提供完整定義：線束是什麼、包含什麼、如何工作、存在哪些類型、用於何處，以及它與相關概念的區別。

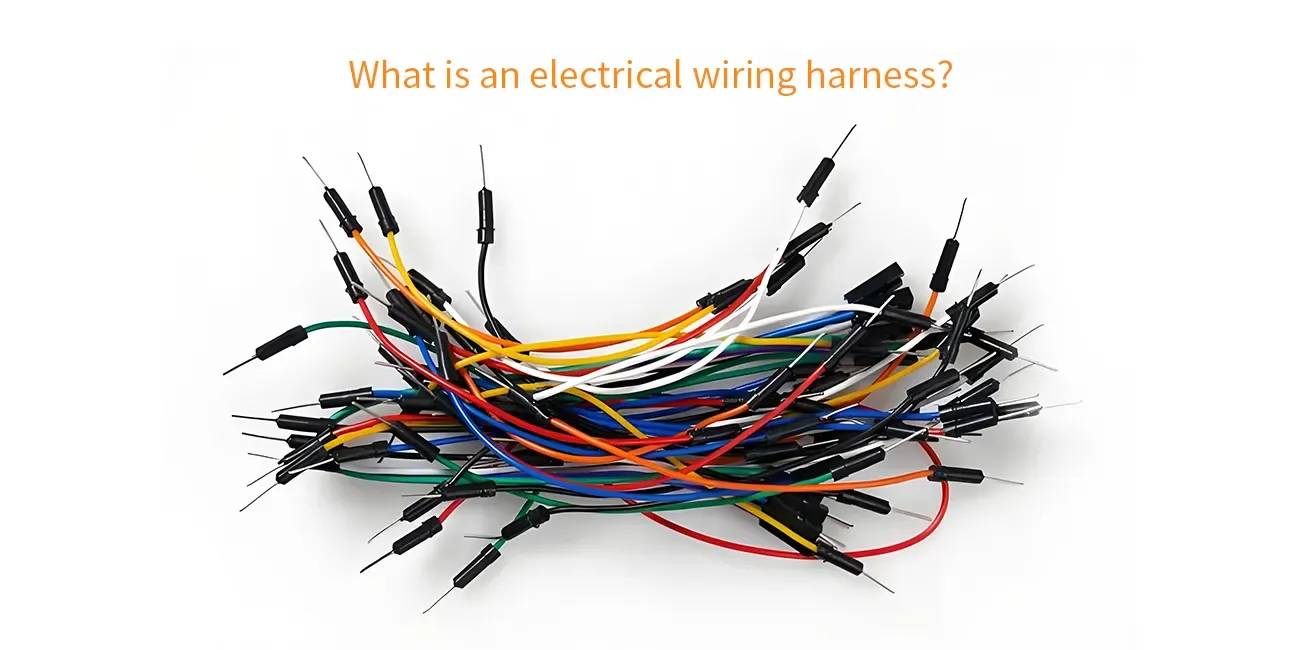

什麼是電氣線束？
線束不僅僅是一組綁在一起的電線。作為工程部件，它由以下幾個特徵定義：
- 定義的電氣連接關係、導體長度、分支和接口位置。
- 針對目標機器的安裝環境和電氣要求進行設計。
- 圖紙、接線表和檢驗要求，確保整個生產過程的品質一致性。
將許多電路捆綁到一個線束中，可使複雜系統保持可安裝和可維護，保護導體免受機械和環境損壞，並標準化產品在生產線上製造的方式。有關結構、類型和應用的定義重點概述，請參閱我們的 What Is a Wire Harness? 文章。
電氣線束的主要組件
根據設計，線束使用幾組組件。並非每個線束都包括連接器、屏蔽或密封件 — 這些僅在應用需要時存在：
|
組件
|
功能
|
範例
|
|---|---|---|
|
導體
|
傳輸電流或訊號；根據負載和環境按線規和絕緣等級選型
|
指定 AWG 尺寸和絕緣類型的電線和電纜
|
|
端子和接頭
|
形成電線端接或線對線連接，使用校準工具加工
|
壓接端子、觸點、對接接頭
|
|
連接器
|
提供與其他組件的介面，在需要時可拆卸
|
外殼、插座、插頭、排針
|
|
保護材料
|
根據設計提供絕緣、耐磨、耐熱、密封或 EMI 功能
|
導管、管材、編織網、套管、熱縮管
|
|
佈線和捆綁五金件
|
固定線束路徑、分支位置和安裝
|
紮帶、膠帶、夾子、綁帶
|
電氣線束如何工作
導體在指定的連接點之間傳輸電力或訊號。絕緣層分隔電氣電路，而端子和連接器建立所需的電氣連接。根據應用，可以使用屏蔽來管理電磁干擾，保護材料可以幫助抵抗磨損、熱量、濕氣或化學暴露。佈線和捆綁功能使線束保持在安裝和操作所需的位置。
電氣線束的常見類型和配置
線束通常按應用或設計要求來描述，這兩個維度並不相互排斥 — 例如，機器人線束也可以同時是工業、高柔性和密封的。
按應用
汽車和車輛、工業和自動化、醫療設備、航空航天和國防、能源和太陽能以及電信線束各自設定不同的材料、保護和測試。有關更多詳細信息，請參閱我們的 industrial wiring harness 文章。
按設計要求

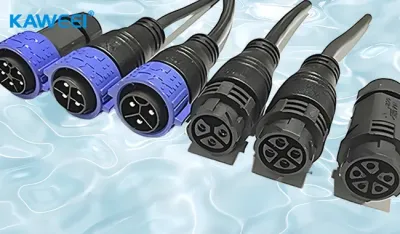

- 密封和防水線束 — 用於戶外、船舶或惡劣環境中的防潮和防塵保護。請參閱我們的 防水電纜組件指南。
- 高柔性和機器人線束 — 設計用於反覆運動和彎曲。請參閱我們的 bending-resistant robot wiring harness 文章。
- 屏蔽線束 — 管理敏感訊號的電磁干擾。
- 高壓和大電流線束 — 絕緣和保護尺寸根據電壓額定值和載流能力確定。
電氣線束用於何處
線束用於許多行業，每個行業有不同的標準和工況。以下標準是範例，並非通用要求 — 適用性取決於產品、安裝、目標市場、客戶規格和法規要求。
|
應用類別
|
要求
|
適用標準和規範範例
|
|---|---|---|
|
汽車和車輛
|
大批量、振動、極端溫度、密封連接器
|
SAE/USCAR-21（電纜到端子壓接）、IPC/WHMA-A-620（工藝）
|
|
工業和自動化
|
彎曲壽命、油和冷卻液暴露、惡劣車間環境
|
NFPA 79、IEC 60204-1（機器電氣系統）
|
|
醫療設備
|
嚴格公差、清潔度和完整可追溯性；材料要求取決於設備用途、材料接觸和適用法規
|
IEC 60601-1（適用性取決於設備類型）
|
|
能源和太陽能
|
戶外紫外線和風化、大電流直流
|
UL 4703（光伏線）、UL 6703（光伏連接器）
|
|
航空航天和國防
|
精度、低重量、極高可靠性、深度文檔
|
AS50881（佈線設計和安裝實踐）、IPC/WHMA-A-620
|
|
電信和計算
|
訊號完整性、高密度、受控阻抗
|
適用的 TIA 標準、IPC/WHMA-A-620
|
電氣線束與電纜組件
這些術語經常互換使用，許多供應商將它們視為同義詞。當進行區分時，電纜組件通常由一個或多個配有連接器或其他端接的電纜組成，通常帶有外部保護套或額外屏蔽。線束通常包含多根單獨的電線或電纜分支，佈置用於連接系統內的不同點。使用方式因行業和製造商而異。有關完整比較，請參閱我們的 Wire Harness vs Cable Assembly 文章。
電氣線束如何設計和製造
設計從三個輸入開始：電氣原理圖（電路和負載）、機械環境（佈線空間、溫度、振動、暴露）和接口定義（每個入口和出口點的連接器）。這些輸入驅動電線、端子、連接器和保護的選擇。有關更深入的指導，請參閱我們的 線規選擇、材料選擇 和 連接器選擇 文章。
製造通過受控序列將圖紙轉化為產品。確切順序可能因連接器設計、線束分支和所用工具而異，但代表性流程為：
- 將電線切割和剝皮至長度，剝皮品質由圖紙設定。
- 使用兼容工具和經過驗證的製程設定將端子壓接到電線末端。
- 將端子插入連接器外殼並進行子裝配。
- 將線束鋪放在與圖紙一致的全尺寸模板板上，固定佈線和分支位置。
- 根據規範應用捆綁和保護：紮帶、膠帶、套管、導管和熱縮管。
- 根據產品規範對成品線束進行電氣測試。
有關面向製造的設計指導，請參閱我們的 Wire Harness DFM 文章。
品質、測試和可靠性
線束可靠性取決於適當的設計、組件選擇、製造控制和在預期操作條件下的驗證。壓接檢驗和電氣測試是該過程的重要組成部分，具體要求由產品規範和控制計劃定義。測試可能包括導通、開路和短路檢測以及引腳對引腳驗證，在設計、客戶規範或適用標準要求時進行絕緣電阻或介電耐壓測試。有關壓接驗證、測試和可追溯性的更深入處理，請參閱我們的 Wire Harness Testing 文章。
什麼定義了完整的線束規範？
當線束的技術特性確定時，線束即被完全定義：
- 電氣原理圖或線束圖紙
- 電線線規、材料和絕緣要求
- 連接器零件號和引腳定義
- 長度、分支和佈線路徑
- 安裝環境和工作條件
- 測試和驗收要求
對於報價和生產計劃，以下事項也很重要：
- 訂單數量和預期生產批次
- 圖紙版本和修訂狀態
- 所需尺寸、公差和驗收標準
- 文檔交付要求
有關成本驅動因素和採購流程，請參閱我們的 Wire Harness Cost Factors 文章。
常見問題
線束與電纜組件有何不同？
區別取決於產品和行業。線束通常組織多根電線和分支，而電纜組件通常使用一根或多根帶有端接的成品電纜。有關詳細比較，請參閱我們的 Wire Harness vs Cable Assembly 指南。
獲得線束報價需要什麼信息？
從任何可用的圖紙或接線圖以及已知規格開始 — 電線線規和材料、連接器類型、操作環境和所需測試。尚未定義的項目可以在與製造商的技術審查期間確認。
每個線束都需要耐壓測試嗎？
不是。介電耐壓（hipot）測試是否適用取決於設計、客戶規範、適用標準和風險等級。測試要求按項目定義，而不是統一應用於每個線束。
線束品質如何驗證？
驗證組合 — 壓接檢驗、電氣測試、環境驗證和可追溯性 — 由產品規範和控制計劃定義。它不是應用於每個產品的固定測試集。
