插入-拔出力是线束连接器的核心性能指标，定义了装配人体工程学与长期电气可靠性之间的权衡。过高的插入力会造成装配障碍并可能导致端子永久损坏。拔出力不足可能引发间歇性接触、接触电阻升高和信号丢失。采用标准化的插入和拔出力测试方法有助于验证连接器机械性能并提高完整线束系统的可靠性。
插入与拔出力的定义与测量原理
插入力：完全配合一对连接器所需的最大轴向压缩力。拔出力：分离已完全配合的连接器对所需的轴向拉伸力。
重要区别：端子保持力是一项独立的机械性能。它测量将端子从连接器壳体中拉出所需的轴向力，定义于IEC 60512‑15‑2（壳体内插接件保持）。拔出力描述的是分离已配合的连接器两半，而非从壳体中取出端子。
插入-拔出力量化连接器配合和分离过程中施加的轴向载荷。插入力表征对接阻力；过高的值会导致手动或自动装配困难。拔出力反映连接器对意外分离的抵抗力。关键影响因素包括端子弹簧几何形状、接触法向力、接触表面镀层处理、环境温度和湿度条件。
测量原理
插入-拔出力测试模拟真实世界的配合-分离操作，通过高精度载荷传感器捕获实时力-位移曲线。
-
力测量：根据适用的产品规格和测试方法捕获峰值插入力和拔出力。
-
耐久性测试：如需要连接器耐久性验证，完成规定数量的配合/分离循环（通常为5,000–10,000次循环），然后重新测量插入和拔出力，以评估重复使用后的性能退化。
-
标准化程序：配合速度、分离速度和测试节奏应符合相关国际或行业规范，以确保可重复、可比较的测试数据。
插入力 vs. 拔出力 vs. 端子保持力
|
参数
|
测量内容
|
典型工程关注点
|
|---|---|---|
|
插入力
|
配合连接器两半所需的力
|
装配难度，配合过程中端子/壳体损坏风险
|
|
拔出力
|
分离已完全配合的连接器对所需的力
|
振动或冲击下的意外断开
|
|
端子保持力
|
将单个端子从连接器壳体中取出所需的力
|
端子退缩，端子壳体内位移
|
与插入和拔出力相关的连接器标准与测试方法
|
标准
|
主要作用
|
典型应用
|
|---|---|---|
|
IEC 60512‑13‑2:2006
|
插入和拔出力的具体测试方法；试验13b测量配合/分离力，排除锁定、闩锁和密封机构的影响
|
电子和电气连接器
|
|
ISO 8092‑2:2023
|
道路车辆电气线束连接；电压等级A连接器的术语、测试方法和一般性能要求
|
汽车车载线束连接器
|
|
UL 1977（第4版，2022）
|
信号、控制和电力应用的组件连接器安全与性能要求
|
商业和工业组件连接器
|
|
JASO D616
|
日本汽车行业连接器机械性能要求
|
日规汽车连接器
|
这些标准为连接器评估提供一致的术语、测试方法和性能标准。实际力限值仍取决于适用的连接器规格和产品设计。
典型力值取决于连接器设计
不存在仅基于端子尺寸的通用插入或拔出力限值。适用的产品规格应始终优先。力阈值因端子几何形状、触点数量、密封/非密封结构、触点镀层、润滑和客户要求而差异很大。
|
连接器/端子类型
|
一般指导
|
|---|---|
|
汽车密封连接器
|
由连接器制造商的产品规格定义；密封摩擦通常会增加配合力
|
|
非密封信号连接器
|
由端子接触弹簧设计控制；针对易于装配进行优化
|
|
电力传输连接器
|
由于接触面积更大和法向力更高，通常配合力更高
|
|
微型连接器
|
通常针对手持或紧凑型电子组件的低配合力进行优化
|
线束连接器插入-拔出力测试程序
-
样品准备：严格按照图纸规格组装测试端子和线束；拒收有压接缺陷或壳体尺寸不合格的样品。
-

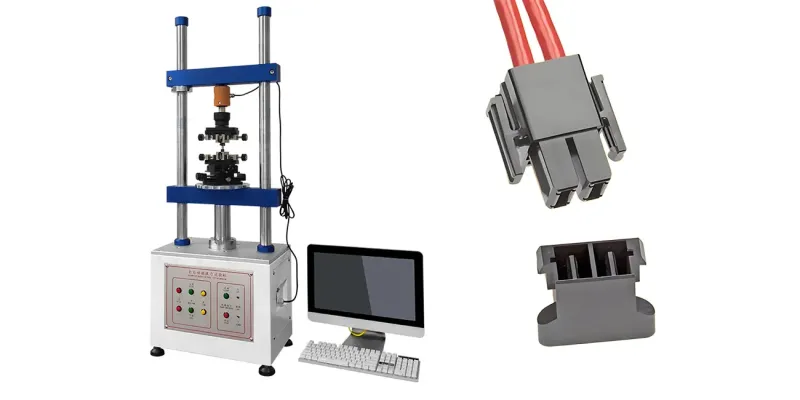

测试设备：部署专业的插入-拔出力测试仪。
-
测试条件：在配合/分离过程中保持完美的轴向对齐。测试速度和环境条件应遵循适用的连接器规格或测试标准。如未提供客户特定要求，测试实验室应在测试报告中记录所选速度、温度和对齐条件。
-
循环测试要求：将力测量与耐久性循环分开。首先进行基线力测试。如需要耐久性验证，运行规定的配合/分离循环，然后重复力测量。
-
数据评估：记录峰值插入力和最小拔出力，将测量结果与规格阈值进行比较，并在测试后检查端子/壳体是否有变形或开裂。
影响插入-拔出力性能的主要因素
-
端子弹簧设计：弹簧梁轮廓直接决定接触法向力和由此产生的插入阻力。
-
镀层质量：锡、金或其他表面处理改变摩擦系数并保持导电性。
-
壳体模具公差：尺寸偏差导致过紧或松动的配合条件。
-
环境暴露：高温、高湿和腐蚀性气氛会降低接触表面、密封件和弹簧性能，可能在使用寿命内改变插入和拔出力。
-
线束装配质量：不当的压接可能使端子倾斜并在配合过程中引入异常摩擦。
-
密封和润滑：密封件或接触润滑剂增加摩擦并改变测量的插入和拔出力值。
常见问题（FAQ）
Q1：插入力过高的后果是什么？ 高插入力可能导致连接器壳体开裂或接触端子永久变形。根本原因检查应涵盖弹簧梁设计、表面镀层质量、密封干涉和组件尺寸公差。
Q2：拔出力低意味着什么？ 低拔出力可能表明机械保持力不足或连接器配合系统存在问题。根本原因分析应考虑端子几何形状、锁定特征、接触力、壳体公差、密封和表面条件。
Q3：是否存在通用的连接器插入力标准？ 没有。不存在定义所有线束连接器通用插入力值的单一全球标准。可接受的限值取决于端子尺寸、接触几何形状、位数、密封结构、润滑、镀层、连接器设计和适用的产品规格。
Q4：正常的连接器插入力是多少？ 线束连接器不存在通用的“正常”插入力。可接受范围取决于端子尺寸、接触几何形状、位数、密封结构、润滑、镀层、连接器设计和适用的产品规格。请始终参考组件数据表或客户规格以获取验收标准。
Q5：拔出力与端子保持力有什么区别？ 拔出力测量分离两个已配合连接器半部所需的力。端子保持力测量将单个端子从塑料壳体中拉出所需的轴向力。这是两项独立的机械测试，两者对线束可靠性都至关重要。
Q6：如何测试连接器插入力？ 精密力测试仪施加受控轴向运动以配合连接器对，同时记录实时力-位移曲线。测试在相关标准或组件数据表规定的定义对齐、速度和环境条件下运行。
Q7：什么导致连接器插入力增加？ 常见根本原因包括壳体公差过紧、镀层退化或缺失、不当的端子压接导致端子倾斜、密封干涉、接触表面污染或弹簧几何形状退化。
Q8：Wire Harness Assembly是否提供连接器验证服务？ 是的。Wire Harness Assembly在UL和ISO质量体系下制造定制线束。我们的工程团队为定制线束项目提供连接器选择、端子匹配、压接验证、插入/拔出力测试和DFM评审支持。
对于定制线束项目，我们的工程团队可以根据您的图纸、样品或连接器规格，提供连接器和端子选择、压接验证、DFM评审和机械性能测试支持。
