Усилие вставки-извлечения является ключевым показателем производительности разъемов жгутов проводов, определяющим компромисс между эргономикой сборки и долгосрочной электрической надежностью. Чрезмерно высокое усилие вставки создает препятствия при сборке и риск необратимого повреждения клемм. Недостаточное усилие извлечения может вызвать перемежающийся контакт, повышенное контактное сопротивление и потерю сигнала. Применение стандартизированных методов испытания усилия вставки и извлечения помогает проверить механические характеристики разъема и повысить надежность полных систем жгутов проводов.
Определение и принцип измерения усилия вставки и извлечения
Усилие вставки: Максимальное осевое сжимающее усилие, необходимое для полного соединения пары разъемов. Усилие извлечения: Осевое растягивающее усилие, необходимое для разъединения полностью соединенной пары разъемов.
Важное различие: Усилие удержания клемм — это отдельное механическое свойство. Оно измеряет осевое усилие, необходимое для извлечения клеммы из корпуса разъема, определенное в IEC 60512‑15‑2 (удержание вставки в корпусе). Усилие извлечения описывает разъединение соединенных половин разъема, а не извлечение клемм из корпуса.
Усилие вставки-извлечения количественно определяет осевую нагрузку, прилагаемую во время соединения и разъединения разъема. Усилие вставки характеризует сопротивление стыковке; чрезмерные значения приводят к затрудненной ручной или автоматизированной сборке. Усилие извлечения отражает сопротивление пары разъемов непреднамеренному разъединению. Ключевые влияющие переменные включают геометрию пружины клеммы, нормальную силу контакта, обработку покрытия контактной поверхности, температуру окружающей среды и условия влажности.
Принцип измерения
Испытания усилия вставки-извлечения воспроизводят реальные операции соединения-разъединения, фиксируя кривые усилие-перемещение в реальном времени с помощью высокоточных датчиков нагрузки.
-
Измерение усилия: Фиксировать пиковое усилие вставки и усилие извлечения в соответствии с применимой спецификацией продукта и методом испытания.
-
Испытания на долговечность: Если требуется валидация выносливости разъема, выполнить указанное количество циклов соединения/разъединения (обычно 5 000–10 000 циклов) и повторно измерить усилие вставки и извлечения для оценки деградации характеристик после повторного использования.
-
Стандартизированная процедура: Скорость соединения, скорость извлечения и темп испытания должны соответствовать соответствующим международным или отраслевым спецификациям для обеспечения воспроизводимых и сопоставимых данных испытаний.
Усилие вставки vs. Усилие извлечения vs. Усилие удержания клемм
|
Параметр
|
Что измеряет
|
Типичная инженерная проблема
|
|---|---|---|
|
Усилие вставки
|
Усилие, необходимое для соединения двух половин разъема
|
Сложность сборки, риск повреждения клеммы/корпуса при соединении
|
|
Усилие извлечения
|
Усилие, необходимое для разъединения полностью соединенной пары разъемов
|
Непреднамеренное разъединение при вибрации или ударе
|
|
Усилие удержания клемм
|
Усилие, необходимое для извлечения одной клеммы из корпуса разъема
|
Выталкивание клеммы, смещение клеммы внутри корпуса
|
Стандарты разъемов и методы испытаний, относящиеся к усилию вставки и извлечения
|
Стандарт
|
Основная роль
|
Типичное применение
|
|---|---|---|
|
IEC 60512‑13‑2:2006
|
Специфический метод испытания усилия вставки и извлечения; испытание 13b измеряет усилие соединения/разъединения и исключает влияние механизмов блокировки, защелкивания и герметизации
|
Электронные и электрические разъемы
|
|
ISO 8092‑2:2023
|
Соединения электрических жгутов проводов дорожных транспортных средств; терминология, методы испытаний и общие требования к характеристикам разъемов класса напряжения A
|
Автомобильные бортовые разъемы жгутов проводов
|
|
UL 1977 (4-е издание, 2022)
|
Требования безопасности и производительности компонентных разъемов для применений сигнализации, управления и питания
|
Коммерческие и промышленные компонентные разъемы
|
|
JASO D616
|
Требования к механическим характеристикам разъемов японской автомобильной промышленности
|
Автомобильные разъемы японской спецификации
|
Эти стандарты обеспечивают согласованную терминологию, методы испытаний и критерии производительности для оценки разъемов. Фактические пределы усилия остаются зависимыми от применимой спецификации разъема и конструкции продукта.
Типичные значения усилия зависят от конструкции разъема
Не существует универсального предела усилия вставки или извлечения, основанного только на размере клеммы. Применимая спецификация продукта всегда должна иметь приоритет. Пороги усилия сильно варьируются в зависимости от геометрии клеммы, количества контактов, герметичной/негерметичной конструкции, покрытия контактов, смазки и требований заказчика.
|
Тип разъема / клеммы
|
Общее руководство
|
|---|---|
|
Автомобильный герметичный разъем
|
Определяется спецификацией продукта производителя разъема; трение уплотнения часто увеличивает усилие соединения
|
|
Негерметичный сигнальный разъем
|
Контролируется конструкцией контактной пружины клеммы; оптимизирован для легкой сборки
|
|
Разъем передачи мощности
|
Обычно более высокое усилие соединения из-за большей контактной площади и более высокой нормальной силы
|
|
Микроминиатюрный разъем
|
Обычно оптимизирован для низкого усилия соединения для портативных или компактных электронных сборок
|
Процедуры испытания усилия вставки-извлечения для разъемов жгутов проводов
-
Подготовка образцов: Собирать испытательные клеммы и жгут проводов строго в соответствии со спецификациями чертежа; отклонять образцы с дефектами опрессовки или несоответствием размеров корпуса.
-

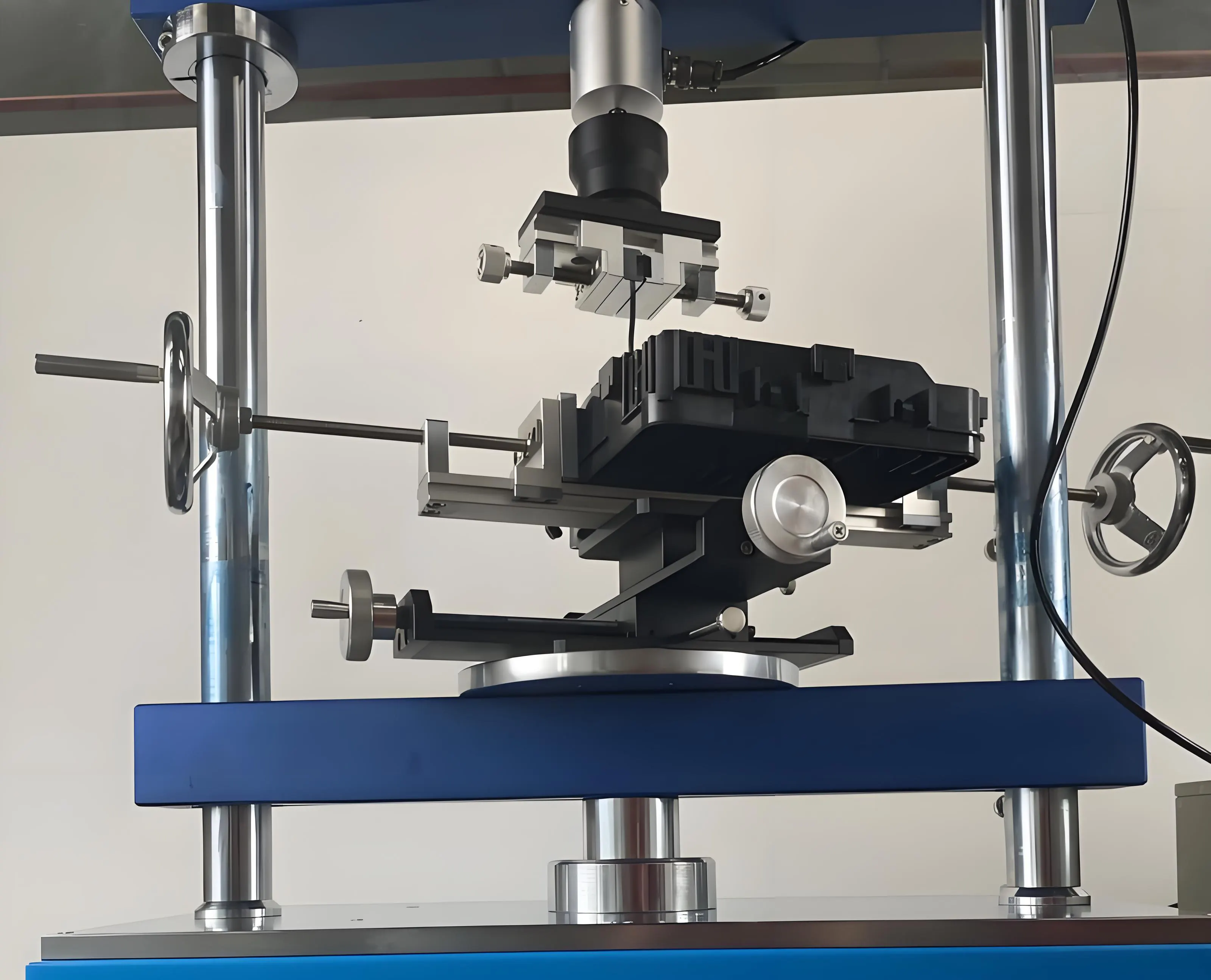

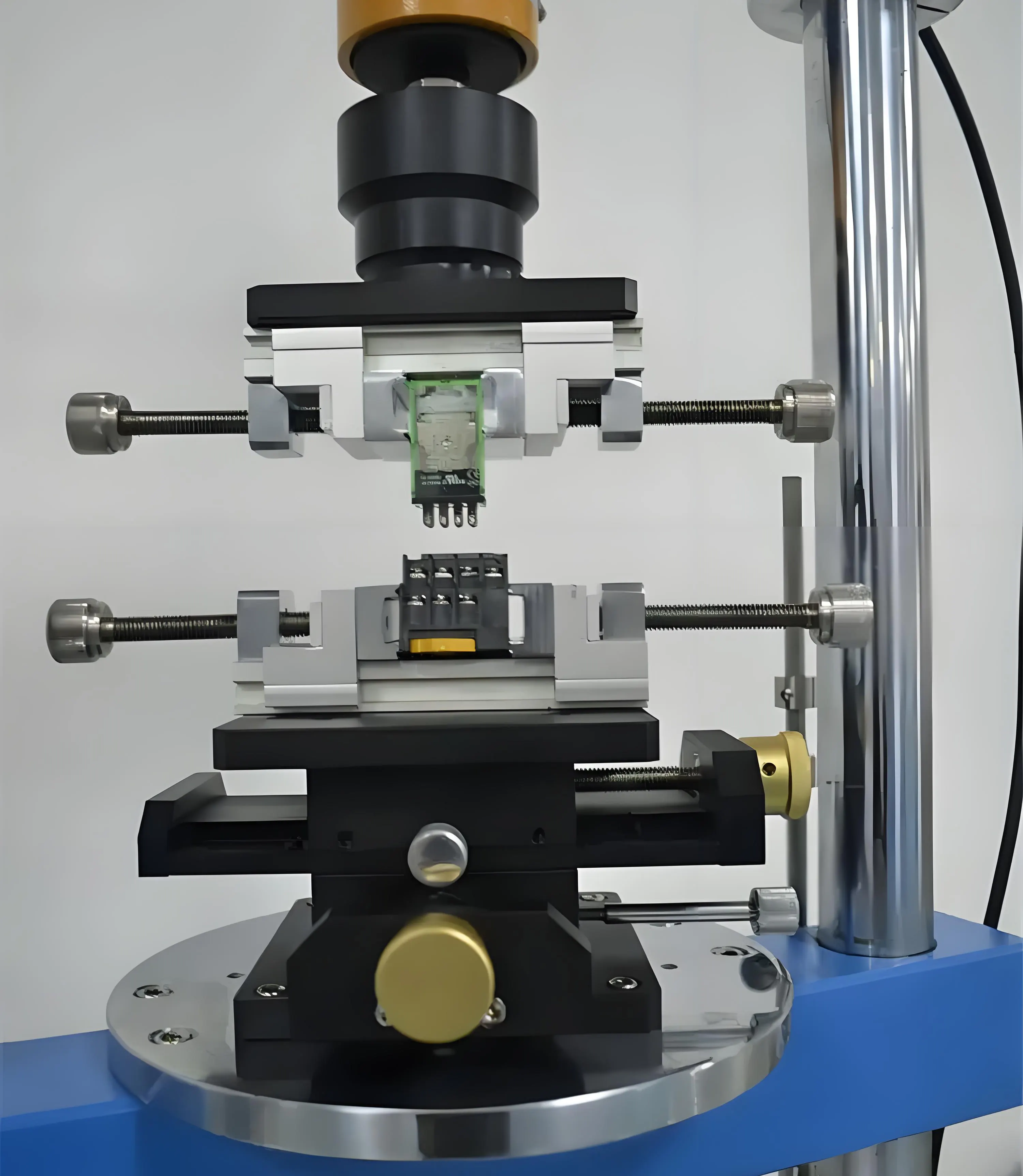

Испытательное оборудование: Использовать профессиональные тестеры усилия вставки-извлечения.
-
Условия испытания: Поддерживать идеальное осевое выравнивание во время соединения/разъединения. Скорость испытания и условия окружающей среды должны соответствовать применимой спецификации разъема или стандарту испытания. Если конкретные требования заказчика не предоставлены, испытательная лаборатория должна задокументировать выбранную скорость, температуру и условия выравнивания в протоколе испытания.
-
Требование циклического испытания: Отделить измерение усилия от циклирования долговечности. Сначала выполнить базовое испытание усилия. Если требуется валидация выносливости, выполнить заданные циклы соединения/разъединения и затем повторить измерение усилия.
-
Оценка данных: Записать пиковое усилие вставки и минимальное усилие извлечения, сравнить измеренные результаты с пороговыми значениями спецификации и проверить клеммы/корпуса на деформацию или растрескивание после испытания.
Основные факторы, влияющие на характеристики усилия вставки-извлечения
-
Конструкция пружины клеммы: Профиль пружинного луча напрямую определяет нормальную силу контакта и результирующее сопротивление вставке.
-
Качество покрытия: Оловянное, золотое или другое поверхностное покрытие изменяет коэффициент трения и сохраняет электропроводность.
-
Допуски формы корпуса: Размерное отклонение вызывает слишком плотные или свободные условия соединения.
-
Воздействие окружающей среды: Высокая температура, высокая влажность и агрессивные атмосферы могут ухудшить контактные поверхности, уплотнения и свойства пружин, потенциально изменяя усилие вставки и извлечения в течение срока службы.
-
Качество сборки жгута: Неправильная опрессовка может наклонить клеммы и внести аномальное трение при соединении.
-
Уплотнение и смазка: Уплотнения или контактные смазки добавляют трение и смещают измеренные значения усилия вставки и извлечения.
Часто задаваемые вопросы (FAQ)
В1: Какие последствия возникают при чрезмерно высоком усилии вставки? Высокое усилие вставки может привести к растрескиванию корпусов разъемов или необратимой деформации контактных клемм. Проверки первопричины должны охватывать конструкцию пружинного луча, качество поверхностного покрытия, интерференцию уплотнения и размерные допуски компонентов.
В2: Что означает низкое усилие извлечения? Низкое усилие извлечения может указывать на недостаточное механическое удержание или проблему с системой соединения разъема. Анализ первопричины должен учитывать геометрию клеммы, особенности блокировки, контактное усилие, допуски корпуса, уплотнение и состояние поверхности.
В3: Существует ли универсальный стандарт усилия вставки разъема? Нет. Не существует единого глобального стандарта, определяющего универсальные значения усилия вставки для всех разъемов жгутов проводов. Приемлемые пределы зависят от размера клеммы, геометрии контакта, количества позиций, структуры уплотнения, смазки, покрытия, конструкции разъема и применимой спецификации продукта.
В4: Каково нормальное усилие вставки разъема? Не существует универсального “нормального” усилия вставки для разъемов жгутов проводов. Приемлемый диапазон зависит от размера клеммы, геометрии контакта, количества позиций, структуры уплотнения, смазки, покрытия, конструкции разъема и применимой спецификации продукта. Всегда обращайтесь к техническому паспорту компонента или спецификации заказчика для критериев приемки.
В5: В чем разница между усилием извлечения и усилием удержания клемм? Усилие извлечения измеряет усилие, необходимое для разъединения двух соединенных половин разъема. Усилие удержания клемм измеряет осевое усилие, необходимое для извлечения одной клеммы из пластикового корпуса. Это два отдельных механических испытания, и оба критически важны для надежности жгута проводов.
В6: Как испытывается усилие вставки разъема? Прецизионный тестер усилия прикладывает контролируемое осевое движение для соединения пары разъемов, записывая кривые усилие-перемещение в реальном времени. Испытание проводится в определенных условиях выравнивания, скорости и окружающей среды, как указано в соответствующем стандарте или техническом паспорте компонента.
В7: Что вызывает увеличение усилия вставки разъема? Общие первопричины включают плотные допуски корпуса, деградированное или отсутствующее покрытие, неправильную опрессовку клеммы, приводящую к наклону клеммы, интерференцию уплотнения, загрязнение контактных поверхностей или деградированную геометрию пружины.
В8: Предлагает ли Wire Harness Assembly услуги валидации разъемов? Да. Wire Harness Assembly производит индивидуальные жгуты проводов в рамках систем качества UL и ISO. Наша инженерная команда поддерживает выбор разъемов, подбор клемм, валидацию опрессовки, испытания усилия вставки/извлечения и обзоры DFM для проектов индивидуальных жгутов.
Для проектов индивидуальных жгутов проводов наша инженерная команда может поддержать выбор разъемов и клемм, валидацию опрессовки, обзор DFM и испытания механических характеристик на основе ваших чертежей, образцов или спецификаций разъемов.
