Standardmäßige NEMA- und IEC-Netzkabel verwenden feste Steckerkonfigurationen, die oft nicht zu den internen Verdrahtungslayouts kundenspezifischer Geräte passen. Wenn Drucker, kleine Schaltschränke und Testgeräte dedizierte interne Strom- und Signalports benötigen, bietet eine kundenspezifische Uni-Mate-Kabelbaugruppe eine maßgeschneiderte Lösung: geräteseitige Terminierung mit einem 3-poligen TE-Steckergehäuse in Kombination mit einer standardmäßigen netzseitigen AC-Schnittstelle.

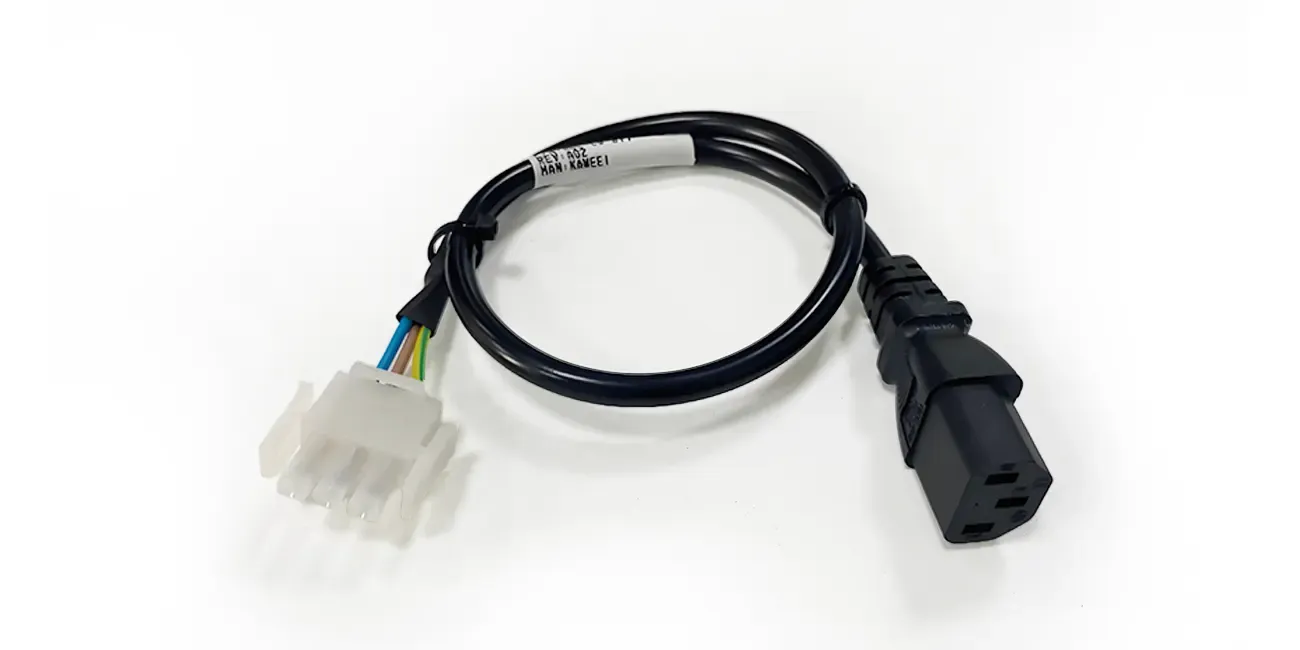

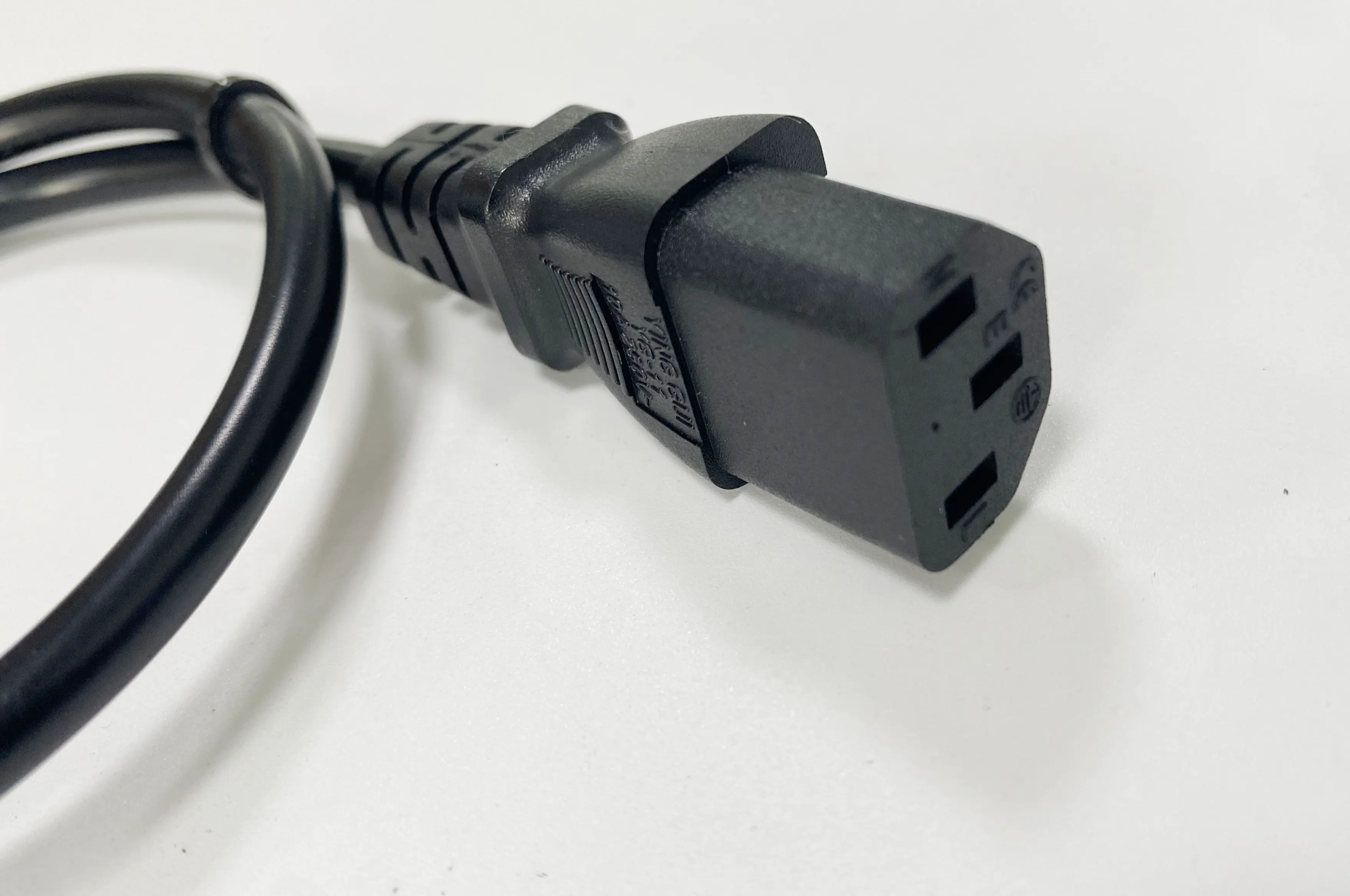

Diese kundenspezifische TE Uni-Mate 2178473-3 Stromkabelbaugruppe zeichnet sich durch eine klare zweiseitige Struktur aus: TE 2178473-3 Uni-Mate-Stecker (Geräteseite) ↔ kundenspezifisches Kabel ↔ NEMA 5-15P zu IEC C13 Stromschnittstelle (Netzseite). Sie dient als fertige Plug-and-Play-Strom- und Signalverkabelungslösung für gewerbliche und leichtindustrielle Geräte, eliminiert sekundäre Verkabelung vor Ort und reduziert das Risiko von Baugruppenausfällen. Als professioneller Hersteller kundenspezifischer Kabelbäume bietet WireHarnessAssembly One-Stop-Dienstleistungen für ODM/OEM-Design, DFM -Optimierung, Präzisionsfertigung und vollständige Qualitätsprüfung.

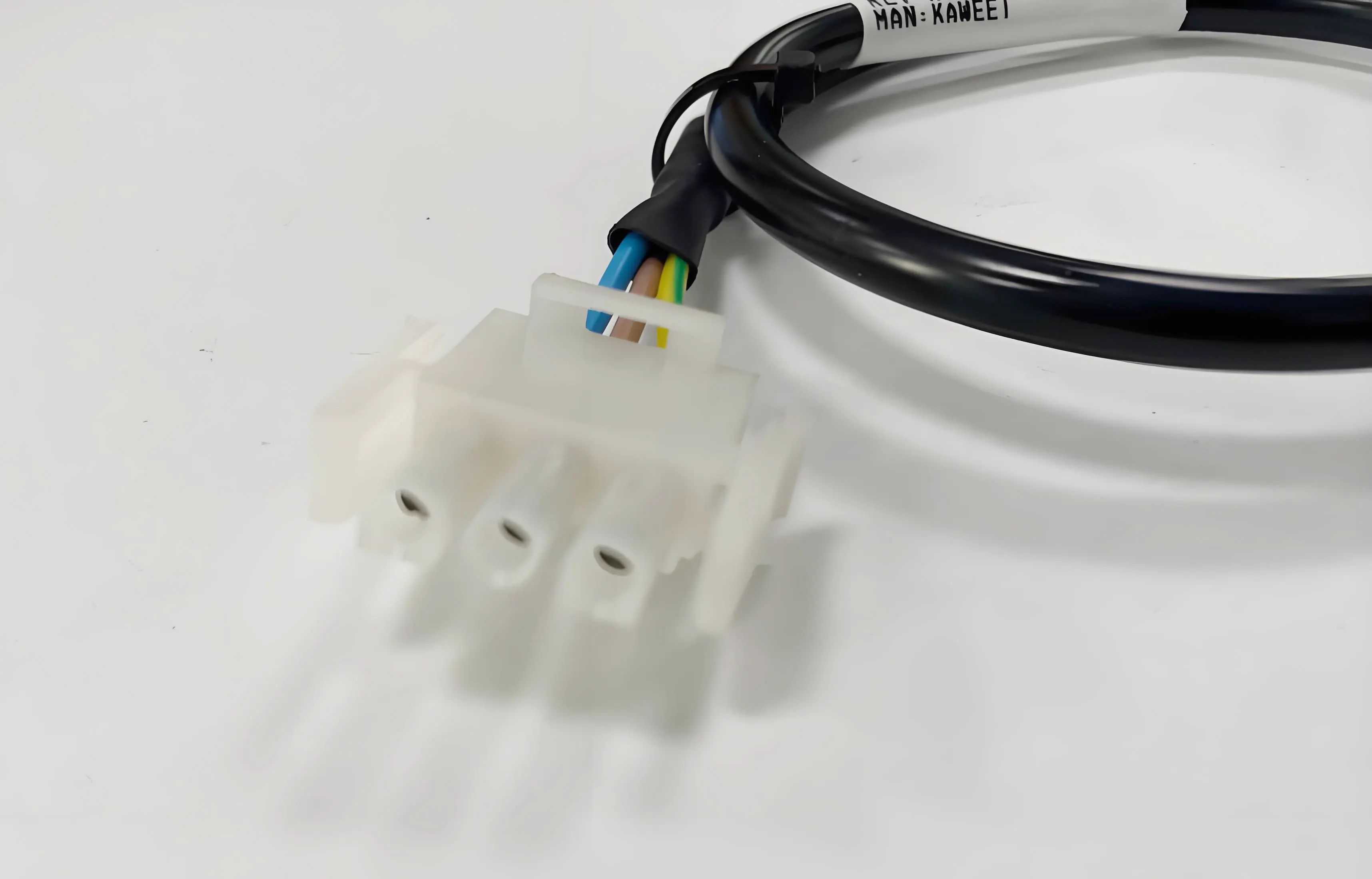

1. Verifizierte Spezifikationen des TE Uni-Mate 2178473-3 Steckers
Der 2178473-3 ist ein Kernmodell der Universal MATE-N-LOK (Uni-Mate)-Serie von TE, ein beliebter rechteckiger Steckverbinder für stabile Wire-to-Board- und Wire-to-Wire-Strom- und Signalverbindungen.
|
Parameter
|
Details & technische Erklärung
|
|---|---|
|
Teilenummer
|
TE Connectivity 2178473-3 (Uni-Mate / Universal MATE-N-LOK)
|
|
Konfiguration
|
3-polig, 1-reihige Inline-Anordnung
|
|
Gehäusetyp
|
Steckergehäuse (frei hängende Inline-Installation)
|
|
Mittenabstand
|
6,35 mm Mittenabstand mit einer Komponentenbewertung von 600 V AC gemäß TE-Datenblatt, unterstützt zuverlässige Niederspannungs-Strom- und Signalübertragung.
|
|
Nennwert des Steckverbinderkörpers
|
600 V AC (gemäß offiziellem TE-Datenblatt). Kritischer Hinweis: Die Bewertung der fertigen Kabelbaugruppe ist durch die Komponente mit der niedrigsten Bewertung (Kabel, Klemmen, AC-Stecker) begrenzt. Für Standardkonfigurationen NEMA 5-15P zu C13 beträgt die Nennspannung der Baugruppe 125 V AC.
|
|
Betriebstemperatur
|
-55 °C bis +125 °C (gemäß offiziellem TE-Datenblatt)
|
|
Gehäusematerial & Zertifizierung
|
PA66-Gehäusematerial mit UL 94V-0 Flammschutzbewertung. Glühdrahtbewertung: GWT 750°C (ohne Flamme), gemäß TE-Datenblatt.
|
|
Anschlussmethode
|
Crimp-Anschluss (Draht- und Kabelcrimpverbindung)
|
|
Verriegelungs- & Rückhaltevorrichtung
|
Verfügt über eine integrierte Rastgehäuseverriegelung für eine stabile Stecker-Buchsen-Paarung. Dieses Gehäuse bietet keine interne Klemmenrückhaltevorrichtung (gemäß offiziellen TE-Spezifikationen). Die Klemmenhaltekraft hängt vollständig vom Klemmenlanzettendesign und der Crimpqualität ab, was eine präzise Klemmenauswahl und konsistentes Crimpen für die Langzeitzuverlässigkeit entscheidend macht.
|
|
Anwendbarer Stromkreis
|
Geeignet für Niedrigleistungs-Stromverteilung und Niederspannungs-Signalstromkreise, deckt gewerbliche und leichtindustrielle Verkabelungsszenarien ab.
|
Typische 3-Pin-Pinbelegungsreferenz (anpassbar)
Nachfolgend finden Sie eine Standard-3-Pin-Strompinbelegung als Referenz. Alle endgültigen Verdrahtungslayouts folgen den Kundenspezifikationen und Projektzeichnungen, um Phasen- oder Signalfehler zu vermeiden.
|
Pin-Nummer
|
Funktionsdefinition
|
|---|---|
|
1
|
L (Außenleiter/Phase)
|
|
2
|
N (Neutralleiter)
|
|
3
|
PE (Schutzleiter/Erde)
Der Typ der Gegenbuchse muss in der Projektstückliste angegeben und anhand der offiziellen TE-Paarungsproduktdiagramme überprüft werden, um vollständige mechanische Kompatibilität zu gewährleisten.
|
2. Kernüberlegungen zum Design von Kabelbaugruppen
2.1 Regeln für Drahtquerschnitt und Stromderating
Das kommerzielle StarTech PXT101_13-Kabel verwendet 18 AWG-Leiter mit einer veröffentlichten Nennleistung von 10 A @ 125 V AC für allgemeine Bürogeräte. Die Stromnennleistung der Endbaugruppe muss anhand der spezifischen Kabelisolierungstemperatur, der Drahtbündelungsbedingungen, der Umgebungstemperatur und der passenden Klemmenstromkapazität des Steckverbinders validiert werden, um einen sicheren Dauerbetrieb zu gewährleisten.
Kompatible Drahtquerschnitte reichen von 18–14 AWG in Kombination mit offiziellen TE MATE-N-LOK Crimp-Klemmen. Die genaue Drahtkompatibilität und Stromkapazität werden durch die ausgewählte Klemmenteilenummer, den Isolierungstemperaturgrad und die Montageumgebung bestimmt und sollten vor dem Design-Freeze bestätigt werden.
2.2 Logische Unterscheidung der Spannungsnennwerte
Die Spannungsnennwerte von Steckverbinder und vollständiger Baugruppe sind nicht identisch. Das 2178473-3-Gehäuse trägt eine Komponentenbewertung von 600 V AC, aber die maximale Spannung der vollständigen Kabelbaugruppe ist durch die Komponente mit der niedrigsten Bewertung begrenzt. Für Standardkonfigurationen NEMA 5-15P zu C13, die in kommerziellen Netzstromanwendungen verwendet werden, ist die fertige Baugruppe für den Betrieb mit 125 V AC ausgelegt.
2.3 Mechanische Zugentlastung & Zuverlässigkeitsoptimierung
Ohne integrierte Klemmenverriegelung oder eingebaute Zugentlastung verlässt sich dieser Steckverbinder vollständig auf solide Crimpverbindungen, um Drahtbruch und Trennung zu verhindern. Für Anwendungen mit Vibration, häufigem Biegen oder Zugkraft empfehlen wir kundenspezifische Umspritzung oder Schutzmanschetten zur Verlängerung der Lebensdauer.
2.4 Erklärung der Anwendungsszenario-Zuordnung
Das 2178473-3-Gehäuse trägt eine Komponentenbewertung von 600 V AC auf der Steckverbinderseite. In dieser fertigen Baugruppe begrenzt die NEMA 5-15P zu C13-Netzschnittstelle die Gesamtbetriebsspannung auf 125 V AC. Industrielle Anwendungen mit höherer Spannung erfordern eine verbesserte Kabelkonstruktion und Hochleistungs-Stromsteckverbinder, die von dieser Standardkonfiguration getrennt sind.
3. Anpassungsfähigkeiten & Optionen
Wir bieten vollständig anpassbare Uni-Mate-Kabelbaugruppen für Prototypentests und Serienfertigung von gewerblichen und leichtindustriellen Geräten.
-
Kabelanpassung: Vollständig einstellbare Kabellängen; PVC-, TPE- oder PUR-Manteloptionen für Flex-, Niedrigtemperatur- oder Ölbeständigkeitsanforderungen; Folien- und Geflechtschirmung für Niederspannungs-Signalstromkreise erhältlich
-
Drahtspezifikationsanpassung: Passende 18–14 AWG-Leiter, kompatibel mit Standard-Uni-Mate-Klemmen, ausgewählt nach Projektstrom- und Temperaturanforderungen
-
Flexibilität bei der Steckverbinderpaarung: Behalten Sie den 2178473-3-Stecker bei oder tauschen Sie ihn gegen alternative MATE-N-LOK-Gehäuse aus; kompatibel mit NEMA-Steckern, IEC-Ports und Klemmenblockanschlüssen
-
Wertschöpfende Verarbeitung: Präzisions-Automatenvercrimpung, Chargen-Zugkraftprobenahme, kundenspezifische Kabelkennzeichnung und Schrumpfschlauchmarkierung sowie umspritzte Zugentlastung. Alle Crimpvalidierungen folgen den geltenden TE-Klemmenrückhaltespezifikationen, um stabile Klemmenhalteleistung zu gewährleisten.
4. Standardfertigungs- & QC-Workflow
Alle kundenspezifischen Kabelbaugruppen werden gemäß ISO 9001-Richtlinien hergestellt und geprüft. Unsere internen Qualitäts- und Lieferziele unterstützen eine konsistente, zuverlässige Produktion für kleine und große Aufträge.
-
Automatisches Drahtschneiden und -abisolieren, visuelle Isolationsfehlerprüfung
-
Professionelle Klemmenvercrimpung, Chargen-Zugkraftprobenahme zur Sicherstellung der Crimpstabilität
-
Präzise Klemmeninsertion in das Uni-Mate-Gehäuse, visuelle Vollständigkeitsprüfung
-
Sekundärverarbeitung: Kennzeichnung, Umhüllung oder Umspritzung gemäß Kundenzeichnungen
-
Elektrische End-of-Line-Prüfung: Durchgangsprüfung, Isolationswiderstandsprüfung, Hipot-Spannungsprüfung
-
Abschließende Maß- und Sichtprüfung, Konformitätsverifizierung
-
Standardisierte Verpackung und nachverfolgbare Lieferung
Standard-Hipot-Prüfungen folgen den Branchenkonventionen: 1500 V AC für 1 Sekunde mit maximalem Ableitstrom ≤ 1 mA. Genaue Prüfspannung, Dauer und Ableitstromgrenzen werden an die Nennleistung der fertigen Baugruppe und die Projektstandards des Kunden angepasst.
5. Breite Anwendungsszenarien
Diese 125 V AC Uni-Mate-Kabelbaugruppen sind für zuverlässige Strom- und Signalverkabelung in gewerblichen und leichtindustriellen Umgebungen konzipiert, einschließlich:
-
Desktop-Bürogeräte: Drucker, Monitore, kommerzielle Host-Stromverkabelung
-
Industrielle Automatisierung: interne Verkabelung kleiner Schaltschränke, Stromanschluss von Automatisierungszubehör
-
Test- und Messgeräte: Labordiagnosegeräte, Verkabelung tragbarer Testinstrumente
-
Kommerzielle elektronische Geräte: kundenspezifische Stromverbindung intelligenter Endgeräte
6. Umfassende technische Spezifikationen der fertigen Baugruppe
|
Artikel
|
Spezifikation
|
|---|---|
|
Kernsteckverbinder
|
TE 2178473-3 Uni-Mate 3P Steckergehäuse
|
|
Passende AC-Schnittstelle
|
NEMA 5-15P zu IEC C13 (kundenspezifisch konfigurierbar)
|
|
Nennspannung der Baugruppe
|
125 V AC (begrenzt durch Netzstecker und Kabel)
|
|
Referenzstrom
|
10 A (@125 V AC, kommerzieller Kabelstandard, Derating für tatsächlichen Gebrauch erforderlich)
|
|
Anwendbarer Drahtquerschnitt
|
18 AWG – 14 AWG (kompatibel mit offiziellen TE MATE-N-LOK Crimp-Klemmen; genaue Klemmenteilenummer gemäß TE-Paarungsspezifikationen zu bestätigen)
|
|
Kabellänge
|
Vollständig anpassbar (Standard-Fertigungslängen: 0,3 m / 0,5 m / 1 m / 2 m; kundenspezifische Längen auf Anfrage erhältlich)
|
|
Mantelmaterial
|
PVC (105°C), TPE (125°C), PUR (125°C öl-/flexbeständig) – industrielle temperaturbewertete Isolierung
|
|
Standardprüfpositionen
|
Durchgang, Isolationswiderstand, Hipot-Spannungsfestigkeit (1500 VAC/1s, ≤1mA Ableitstrom), Crimp-Zugkraftprobenahme (konform mit TE-Klemmenrückhaltestandards)
|
7. Häufig gestellte Fragen (FAQ)
Nachfolgend finden Sie häufige technische und Vertriebsanfragen zu unseren kundenspezifischen Uni-Mate-Kabelbaugruppen.
F1: Wie hoch ist die Mindestbestellmenge und Lieferzeit für kundenspezifische Uni-Mate-Kabelbaugruppen?
Niedrige Mindestbestellmenge unterstützt 1–5 Stück für Prototypentests. Standard-Musterlieferzeit: 3–7 Werktage. Serienfertigungsaufträge (50+ Einheiten) werden innerhalb von 10–15 Werktagen versandt, mit flexibler Terminplanung für dringende Projekte.
F2: Können Sie Ersatzkabelbaugruppen für ältere Uni-Mate-Geräte herstellen?
Wir können kundenspezifische Ersatzkabelbaugruppen aus vom Kunden bereitgestellten Mustern, Zeichnungen oder Stücklistendaten erstellen. Alle Reverse-Engineering-Arbeiten werden unter der Bestätigung des Kunden durchgeführt, dass keine Rechte an geistigem Eigentum Dritter verletzt werden.
F3: Welche Qualitätszertifizierungen unterstützen Ihre kundenspezifischen Kabelbäume?
Wir fertigen alle kundenspezifischen Kabelbäume unter ISO 9001-qualitätskontrollierten Workflows und führen vollständige Durchgangs-, Isolations- und Hipot-Prüfungen gemäß den Projektstandards des Kunden durch. Kundenspezifische Drittanbieter-Zertifizierungen können für spezialisierte industrielle und hochzuverlässige Projekte nach Kundenanforderungen arrangiert werden.
F4: Ist eine Zugentlastungsumspritzung für 2178473-3 Kabelbaugruppen erhältlich?
Ja. Die kundenspezifische umspritzte Zugentlastung verwendet langlebiges TPU-Formmaterial und verstärkt den Kabelaustrittspunkt, um Biegeermüdung und Zugspannung für Anwendungen mit hoher Vibration und häufiger Bewegung zu widerstehen.
