Los cables de alimentación NEMA e IEC estándar de catálogo utilizan configuraciones de conector fijas que a menudo no coinciden con los diseños de cableado interno de equipos personalizados. Cuando las impresoras, los gabinetes de control pequeños y los instrumentos de prueba requieren puertos dedicados de alimentación y señal internos, un ensamblaje de cable Uni-Mate personalizado proporciona una solución a medida: terminación del lado del equipo con una carcasa de enchufe TE de 3 posiciones emparejada con una interfaz de CA estándar del lado de la red eléctrica.

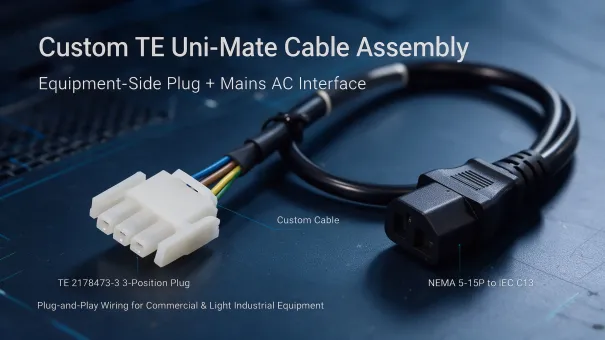

Este ensamblaje de cable de alimentación TE Uni-Mate 2178473-3 personalizado presenta una estructura clara de doble extremo: enchufe TE 2178473-3 Uni-Mate (lado del equipo) ↔ cable personalizado ↔ interfaz de alimentación NEMA 5-15P a IEC C13 (lado de la red eléctrica). Sirve como una solución de cableado de alimentación y señal terminada y lista para usar para equipos comerciales e industriales ligeros, eliminando el cableado secundario en el sitio y reduciendo los riesgos de fallo de ensamblaje. Como fabricante profesional de arneses de cables personalizados, WireHarnessAssembly ofrece servicios integrales de diseño ODM/OEM, optimización DFM , producción de precisión y pruebas de calidad completas.
1. Especificaciones verificadas del conector TE Uni-Mate 2178473-3
El 2178473-3 es un modelo central de la serie Universal MATE-N-LOK (Uni-Mate) de TE, un conector rectangular popular diseñado para conexiones estables de alimentación y señal de cable a placa y cable a cable.
|
Parámetro
|
Detalles y explicación de ingeniería
|
|---|---|
|
Número de pieza
|
TE Connectivity 2178473-3 (Uni-Mate / Universal MATE-N-LOK)
|
|
Configuración
|
3 posiciones, diseño en línea de 1 fila
|
|
Tipo de carcasa
|
Carcasa de enchufe (instalación en línea colgante)
|
|
Paso de línea central
|
Paso de línea central de 6,35 mm, con una clasificación a nivel de componente de 600 V CA según la hoja de datos de TE, que admite transmisión confiable de alimentación y señal de bajo voltaje.
|
|
Clasificación del cuerpo del conector
|
600 V CA (según la hoja de datos oficial de TE). Nota crítica: La clasificación del ensamblaje de cable terminado está limitada por el componente de menor clasificación (cable, terminales, enchufe de CA). Para configuraciones estándar de NEMA 5-15P a C13, el voltaje nominal del ensamblaje es de 125 V CA.
|
|
Temperatura de funcionamiento
|
-55 °C a +125 °C (según la hoja de datos oficial de TE)
|
|
Material de la carcasa y certificación
|
Material de carcasa PA66 con clasificación de retardante de llama UL 94V-0. Clasificación de hilo incandescente: GWT 750°C (sin llama), según la hoja de datos de TE.
|
|
Método de terminación
|
Terminación tipo engaste (conexión por engaste de alambre y cable)
|
|
Estructura de bloqueo y retención
|
Presenta bloqueo de carcasa con pestillo integrado para un acoplamiento estable enchufe-receptáculo. Esta carcasa no proporciona ninguna estructura de retención de terminal interna (según las especificaciones oficiales de TE). La fuerza de retención del terminal depende completamente del diseño de la lengüeta del terminal y la calidad del engaste, lo que hace que la selección precisa del terminal y el engaste consistente sean críticos para la confiabilidad a largo plazo.
|
|
Circuito aplicable
|
Adecuado para distribución de energía de baja potencia y circuitos de señal de bajo voltaje, cubriendo escenarios de cableado comerciales e industriales ligeros.
|
Referencia típica de asignación de pines de 3 pines (personalizable)
A continuación se muestra una asignación de pines de alimentación estándar de 3 pines como referencia. Todos los diseños de cableado finales siguen los dibujos del cliente y las especificaciones del proyecto para evitar errores de fase o señal.
|
Número de pin
|
Definición de función
|
|---|---|
|
1
|
L (Vivo/Fase)
|
|
2
|
N (Neutro)
|
|
3
|
PE (Tierra)
El tipo de receptáculo de acoplamiento debe especificarse en la lista de materiales del proyecto y verificarse mediante las tablas oficiales de productos de acoplamiento de TE para garantizar la compatibilidad mecánica total.
|
2. Consideraciones centrales de diseño del ensamblaje de cable
2.1 Calibre de alambre y reglas de reducción de corriente
El cable comercial StarTech PXT101_13 utiliza conductores de 18 AWG con una clasificación publicada de 10 A @ 125 V CA para uso general de equipos de oficina. La clasificación de corriente del ensamblaje final debe validarse en función de la clasificación de temperatura de aislamiento del cable específico, las condiciones de agrupamiento de alambres, la temperatura ambiente y la capacidad de corriente del terminal del conector correspondiente para garantizar una operación continua segura.
Los calibres de alambre compatibles varían de 18–14 AWG cuando se emparejan con terminales de engaste oficiales TE MATE-N-LOK. La compatibilidad exacta del alambre y la capacidad de corriente se determinan por el número de pieza del terminal seleccionado, el grado de temperatura de aislamiento y el entorno de ensamblaje, y deben confirmarse antes de congelar el diseño.
2.2 Distinción lógica de clasificación de voltaje
Las clasificaciones de voltaje del conector y del ensamblaje completo no son idénticas. La carcasa 2178473-3 lleva una clasificación a nivel de componente de 600 V CA, pero el voltaje máximo del ensamblaje de cable completo está limitado por su componente de menor clasificación. Para las configuraciones estándar de NEMA 5-15P a C13 utilizadas en instalaciones de alimentación de red comerciales, el ensamblaje terminado está clasificado para operación a 125 V CA.
2.3 Alivio de tensión mecánica y optimización de confiabilidad
Sin bloqueo de terminal integrado ni alivio de tensión incorporado, este conector depende completamente de engastes sólidos para prevenir la fatiga del alambre y la desconexión. Para aplicaciones que involucran vibración, flexión frecuente o fuerza de tracción, recomendamos sobremoldeo personalizado o fundas protectoras para extender la vida útil.
2.4 Explicación de coincidencia de escenarios de aplicación
La carcasa 2178473-3 lleva una clasificación a nivel de componente de 600 V CA en el lado del conector. En este ensamblaje terminado, la interfaz de red NEMA 5-15P a C13 limita el voltaje operativo general a 125 V CA. Las aplicaciones industriales de mayor voltaje requieren una construcción de cable mejorada y conectores de alimentación de alta clasificación separados de esta configuración estándar.
3. Capacidades y opciones de personalización
Ofrecemos ensamblajes de cables Uni-Mate totalmente personalizables para adaptarse a pruebas de prototipos y producción en masa para equipos comerciales e industriales ligeros.
-
Personalización de cable: Longitudes de cable totalmente ajustables; opciones de funda de PVC, TPE o PUR para requisitos de flexibilidad, baja temperatura o resistencia al aceite; blindaje de foil y trenzado disponible para circuitos de señal de bajo voltaje
-
Ajuste de especificaciones de alambre: Conductores coincidentes de 18–14 AWG compatibles con terminales Uni-Mate estándar, seleccionados según las demandas de corriente y temperatura del proyecto
-
Flexibilidad de emparejamiento de conectores: Retenga el enchufe 2178473-3 o cámbielo por carcasas MATE-N-LOK alternativas; compatible con enchufes NEMA, puertos IEC y terminaciones de bloques de terminales
-
Procesamiento de valor agregado: Engaste automatizado de precisión, muestreo por lotes de fuerza de tracción, etiquetado de cables personalizado y marcado por contracción térmica, y alivio de tensión sobremoldeado. Toda la validación de engaste sigue las especificaciones de retención de terminales TE aplicables para garantizar un rendimiento estable de retención de terminales.
4. Flujo de trabajo estándar de fabricación y control de calidad
Todos los ensamblajes de cables personalizados se fabrican e inspeccionan siguiendo las directrices ISO 9001. Nuestros objetivos internos de calidad y entrega respaldan una producción consistente y confiable para pedidos de bajo y alto volumen.
-
Corte y pelado de alambre automatizados, inspección visual de defectos de aislamiento
-
Engaste profesional de terminales, verificación por muestreo de fuerza de tracción por lotes para garantizar la estabilidad del engaste
-
Inserción de precisión del terminal en la carcasa Uni-Mate, inspección visual de asiento completo
-
Procesamiento secundario: etiquetado, encamisado o sobremoldeo según los dibujos del cliente
-
Pruebas eléctricas de fin de línea: prueba de continuidad, prueba de resistencia de aislamiento, prueba de tensión de aguante hipot
-
Inspección dimensional y de apariencia final, verificación de cumplimiento
-
Embalaje estandarizado y entrega trazable
Las pruebas hipot estándar siguen las convenciones de la industria: 1500 V CA durante 1 segundo con corriente de fuga máxima ≤ 1 mA. El voltaje de prueba exacto, la duración y los límites de fuga se ajustan para coincidir con la clasificación del ensamblaje terminado y los estándares del proyecto del cliente.
5. Amplios escenarios de aplicación
Estos ensamblajes de cables Uni-Mate de 125 V CA están diseñados para cableado confiable de alimentación y señal en entornos comerciales e industriales ligeros, incluidos:
-
Equipos de oficina de escritorio: impresoras, monitores, cableado de alimentación de host comercial
-
Automatización industrial: cableado interno de gabinetes de control pequeños, conexión de alimentación de accesorios de automatización
-
Equipos de prueba y medición: equipos de diagnóstico de laboratorio, cableado de instrumentos de prueba portátiles
-
Equipos electrónicos comerciales: interconexión de alimentación personalizada de dispositivos terminales inteligentes
6. Especificaciones técnicas completas del ensamblaje terminado
|
Artículo
|
Especificación
|
|---|---|
|
Conector central
|
Carcasa de enchufe TE 2178473-3 Uni-Mate 3P
|
|
Interfaz de CA emparejada
|
NEMA 5-15P a IEC C13 (configurable personalizado)
|
|
Voltaje nominal del ensamblaje
|
125 V CA (limitado por el enchufe de alimentación y el cable)
|
|
Corriente de referencia
|
10 A (@125 V CA, estándar de cable comercial, se requiere reducción para uso real)
|
|
Calibre de alambre aplicable
|
18 AWG – 14 AWG (compatible con terminales de engaste oficiales TE MATE-N-LOK; el número de pieza exacto del terminal debe confirmarse según las especificaciones de acoplamiento de TE)
|
|
Longitud del cable
|
Totalmente personalizable (longitudes estándar terminadas: 0,3 m / 0,5 m / 1 m / 2 m; longitudes personalizadas disponibles bajo pedido)
|
|
Material de la funda
|
PVC (105°C), TPE (125°C), PUR (125°C resistente al aceite/flexión) – aislamiento con clasificación de temperatura de grado industrial
|
|
Elementos de prueba estándar
|
Continuidad, resistencia de aislamiento, tensión de aguante hipot (1500 VCA/1 s, fuga ≤1 mA), muestreo de fuerza de tracción de engaste (cumple con los estándares de retención de terminales TE)
|
7. Preguntas frecuentes (FAQ)
A continuación se presentan preguntas comunes de ingeniería y preventa para nuestros ensamblajes de cables Uni-Mate personalizados.
P1: ¿Cuál es el MOQ y el plazo de entrega para ensamblajes de cables Uni-Mate personalizados?
La baja cantidad mínima de pedido admite 1–5 piezas para pruebas de prototipos. Plazo de entrega de muestra estándar: 3–7 días hábiles. Los pedidos de producción en masa (50+ unidades) se envían dentro de 10–15 días hábiles, con programación flexible para proyectos urgentes.
P2: ¿Pueden producir ensamblajes de cables de repuesto para equipos Uni-Mate heredados?
Podemos construir ensamblajes de cables de repuesto personalizados a partir de muestras, dibujos o datos de BOM proporcionados por el cliente. Todo el trabajo de ingeniería inversa se completa bajo la confirmación del cliente de que no se infringen derechos de propiedad intelectual de terceros.
P3: ¿Qué certificaciones de calidad admiten sus arneses de cables personalizados?
Fabricamos todos los arneses de cables personalizados bajo flujos de trabajo controlados por calidad ISO 9001 y realizamos pruebas completas de continuidad, aislamiento e hipot según los estándares del proyecto del cliente. La certificación de terceros personalizada se puede organizar para proyectos industriales especializados y de alta confiabilidad según los requisitos del cliente.
P4: ¿Está disponible el sobremoldeo de alivio de tensión para ensamblajes de cables 2178473-3?
Sí. El alivio de tensión sobremoldeado personalizado utiliza material de moldeo TPU duradero, reforzando el punto de salida del cable para resistir la fatiga por flexión y la tensión de tracción para aplicaciones de alta vibración y movimiento frecuente.
Solicitar cotización personalizada y revisión DFM
Comparta sus dibujos de cableado, requisitos de asignación de pines, especificaciones de equipos o fotos de muestras para recibir una verificación DFM gratuita y una cotización personalizada. Apoyamos el muestreo rápido de prototipos y la producción en masa escalable para todos los proyectos de ensamblaje de cables Uni-Mate.
Nuestro equipo de ingeniería proporciona respuesta técnica las 24 horas y seguimiento de proyectos. Cargue los archivos de su proyecto y obtenga una cotización sin compromiso hoy.
