표준 기성 NEMA 및 IEC 전원 코드는 고정 커넥터 구성을 사용하므로 맞춤형 장비의 내부 배선 레이아웃과 일치하지 않는 경우가 많습니다. 프린터, 소형 제어 캐비닛 및 테스트 장비에 전용 내부 전원 및 신호 포트가 필요한 경우, 맞춤형 Uni-Mate 케이블 어셈블리가 맞춤형 솔루션을 제공합니다: 3 위치 TE 플러그 하우징과 표준 주전원 측 AC 인터페이스를 결합한 장비 측 종단.

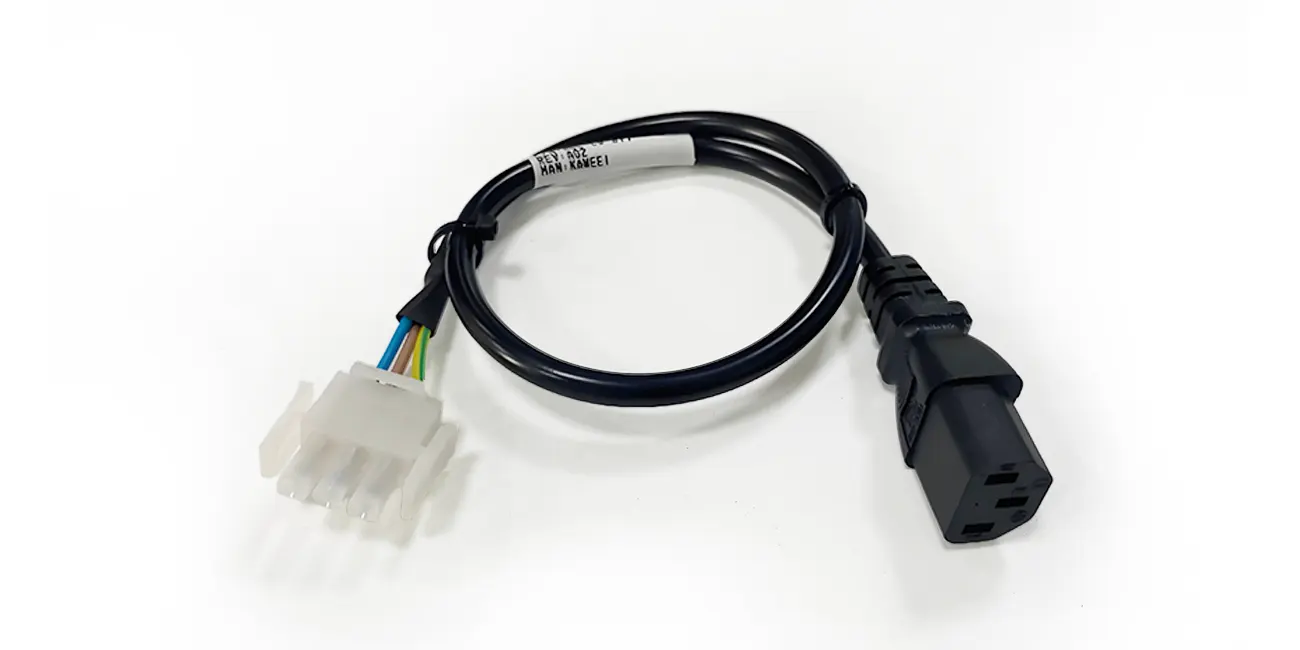

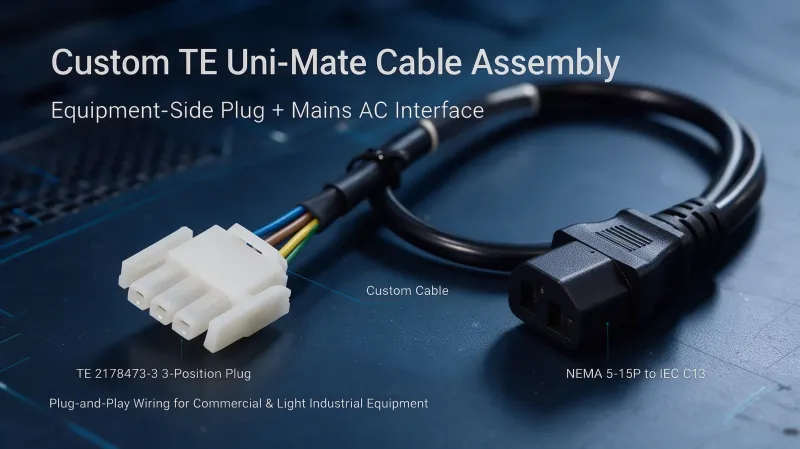

이 맞춤형 TE Uni-Mate 2178473-3 전원 케이블 어셈블리는 명확한 양단 구조를 특징으로 합니다: TE 2178473-3 Uni-Mate 플러그(장비 측) ↔ 맞춤형 케이블 ↔ NEMA 5-15P to IEC C13 전원 인터페이스(주전원 측). 이는 상업용 및 경공업 장비를 위한 완성된 플러그 앤 플레이 전원 및 신호 배선 솔루션으로, 현장 2차 배선을 제거하고 어셈블리 고장 위험을 줄입니다. 전문 맞춤형 와이어 하네스 제조업체인 WireHarnessAssembly는 원스톱 ODM/OEM 설계, DFM 최적화, 정밀 생산 및 전체 품질 테스트 서비스를 제공합니다.
1. TE Uni-Mate 2178473-3 커넥터 검증 사양
2178473-3은 안정적인 와이어-투-보드 및 와이어-투-와이어 전원 및 신호 연결을 위해 설계된 인기 있는 직사각형 커넥터인 TE의 Universal MATE-N-LOK(Uni-Mate) 시리즈의 핵심 모델입니다.
|
매개변수
|
세부 정보 및 엔지니어링 설명
|
|---|---|
|
부품 번호
|
TE Connectivity 2178473-3 (Uni-Mate / Universal MATE-N-LOK)
|
|
구성
|
3 위치, 1열 인라인 레이아웃
|
|
하우징 유형
|
플러그 하우징(자유 매달림 인라인 설치)
|
|
중심선 피치
|
6.35mm 중심선 피치, TE 데이터시트에 따른 600V AC 구성품 수준 정격으로 안정적인 저전압 전원 및 신호 전송 지원.
|
|
커넥터 본체 정격
|
600V AC(TE 공식 데이터시트 기준). 중요 참고: 완성된 케이블 어셈블리 정격은 최저 정격 구성품(케이블, 단자, AC 플러그)에 의해 제한됩니다. 표준 NEMA 5-15P to C13 구성의 경우 어셈블리 정격 전압은 125V AC입니다.
|
|
작동 온도
|
-55 °C ~ +125 °C(TE 공식 데이터시트 기준)
|
|
하우징 재질 및 인증
|
UL 94V-0 난연 등급의 PA66 하우징 재질. 글로우 와이어 등급: GWT 750°C(불꽃 없음), TE 데이터시트 기준.
|
|
종단 방법
|
압착식 종단(전선 및 케이블 압착 연결)
|
|
잠금 및 유지 구조
|
안정적인 플러그-리셉터클 결합을 위한 통합 래치 하우징 잠금 기능이 있습니다. 이 하우징은 내부 단자 유지 구조를 제공하지 않습니다(TE 공식 사양 기준). 단자 유지력은 전적으로 단자 랜스 설계 및 압착 품질에 의존하므로 정확한 단자 선택과 일관된 압착이 장기 신뢰성에 중요합니다.
|
|
적용 가능한 회로
|
저전력 전력 분배 및 저전압 신호 회로에 적합하며 상업용 및 경공업 배선 시나리오를 포함합니다.
|
일반적인 3핀 핀아웃 참조(맞춤형 가능)
아래는 참조용 표준 3핀 전원 핀아웃입니다. 모든 최종 배선 레이아웃은 위상 또는 신호 오류를 방지하기 위해 고객 도면 및 프로젝트 사양을 따릅니다.
|
핀 번호
|
기능 정의
|
|---|---|
|
1
|
L(라이브/핫)
|
|
2
|
N(중성)
|
|
3
|
PE(접지)
결합 리셉터클 유형은 프로젝트 BOM에 지정되어야 하며 완전한 기계적 호환성을 보장하기 위해 TE 공식 결합 제품 차트를 통해 검증되어야 합니다.
|
2. 케이블 어셈블리 설계 핵심 고려 사항
2.1 와이어 게이지 및 전류 감소 규칙
상업용 StarTech PXT101_13 코드는 일반 사무 장비용으로 18 AWG 도체를 사용하며 10A @ 125V AC 정격이 공개되어 있습니다. 최종 어셈블리 전류 정격은 특정 케이블 절연 온도 정격, 와이어 번들링 조건, 주변 온도 및 일치하는 커넥터 단자 전류 용량을 기반으로 검증되어야 안전한 연속 작동이 보장됩니다.
공식 TE MATE-N-LOK 압착 단자와 함께 사용할 경우 호환 가능한 와이어 게이지는 18–14 AWG입니다. 정확한 와이어 호환성 및 전류 용량은 선택한 단자 부품 번호, 절연 온도 등급 및 어셈블리 환경에 따라 결정되며 설계 동결 전에 확인해야 합니다.
2.2 전압 정격의 논리적 구분
커넥터와 전체 어셈블리의 전압 정격은 동일하지 않습니다. 2178473-3 하우징은 600V AC 구성품 수준 정격을 가지고 있지만 완전한 케이블 어셈블리의 최대 전압은 최저 정격 구성품에 의해 제한됩니다. 상업용 주전원 설정에 사용되는 표준 NEMA 5-15P to C13 구성의 경우 완성된 어셈블리는 125V AC 작동 정격입니다.
2.3 기계적 응력 완화 및 신뢰성 최적화
통합 단자 잠금 또는 내장 스트레인 릴리프가 없기 때문에 이 커넥터는 와이어 피로 및 분리를 방지하기 위해 전적으로 견고한 압착에 의존합니다. 진동, 빈번한 굽힘 또는 인장력이 관련된 응용 분야의 경우 서비스 수명을 연장하기 위해 맞춤형 오버몰딩 또는 보호 부츠를 권장합니다.
2.4 응용 시나리오 일치 설명
2178473-3 하우징은 커넥터 측에서 600V AC 구성품 수준 정격을 가지고 있습니다. 이 완성된 어셈블리에서 NEMA 5-15P to C13 주전원 인터페이스는 전체 작동 전압을 125V AC로 제한합니다. 더 높은 전압의 산업 응용 분야에는 이 표준 구성과 별도로 업그레이드된 케이블 구조 및 고정격 전원 커넥터가 필요합니다.
3. 맞춤화 기능 및 옵션
당사는 상업용 및 경공업 장비의 프로토타입 테스트 및 대량 생산에 적합한 완전히 맞춤화 가능한 Uni-Mate 케이블 어셈블리를 제공합니다.
-
케이블 맞춤화: 완전히 조절 가능한 케이블 길이; 유연성, 저온 또는 내유 요구 사항을 위한 PVC, TPE 또는 PUR 재킷 옵션; 저전압 신호 회로용 포일 및 편조 차폐 제공
-
와이어 사양 조정: 표준 Uni-Mate 단자와 호환되는 일치하는 18–14 AWG 도체, 프로젝트 전류 및 온도 요구 사항에 따라 선택
-
커넥터 페어링 유연성: 2178473-3 플러그를 유지하거나 대체 MATE-N-LOK 하우징으로 교체; NEMA 플러그, IEC 포트 및 단자대 종단과 호환
-
부가 가치 처리: 정밀 자동 압착, 배치 인장력 샘플링, 맞춤형 케이블 라벨링 및 열수축 마킹, 오버몰딩 스트레인 릴리프. 모든 압착 검증은 안정적인 단자 유지 성능을 보장하기 위해 적용 가능한 TE 단자 유지 사양을 따릅니다.
4. 표준 제조 및 QC 워크플로우
모든 맞춤형 케이블 어셈블리는 ISO 9001 지침에 따라 제조 및 검사됩니다. 당사의 내부 품질 및 납기 목표는 소량 및 대량 주문에 대해 일관되고 안정적인 생산을 지원합니다.
-
자동 와이어 절단 및 스트리핑, 육안 절연 결함 검사
-
전문 단자 압착, 압착 안정성을 보장하기 위한 배치 인장력 샘플링 검증
-
Uni-Mate 하우징에 정밀 단자 삽입, 완전 착좌 육안 검사
-
2차 처리: 고객 도면에 따른 라벨링, 슬리빙 또는 오버몰딩
-
라인 종단 전기 테스트: 연속성 테스트, 절연 저항 테스트, 내전압 테스트
-
최종 치수 및 외관 검사, 규정 준수 검증
-
표준화된 포장 및 추적 가능한 납품
표준 내전압 테스트는 업계 관행을 따릅니다: 1500V AC에서 1초 동안 최대 누설 전류 ≤ 1mA. 정확한 테스트 전압, 지속 시간 및 누설 한계는 완성된 어셈블리의 정격 및 고객 프로젝트 표준에 맞게 조정됩니다.
5. 다양한 응용 시나리오
이 125V AC Uni-Mate 케이블 어셈블리는 상업용 및 경공업 환경에서 안정적인 전원 및 신호 배선을 위해 제작되었으며 다음을 포함합니다:
-
데스크톱 사무 장비: 프린터, 모니터, 상업용 호스트 전원 배선
-
산업 자동화: 소형 제어 캐비닛 내부 배선, 자동화 액세서리 전원 연결
-
테스트 및 측정 장비: 실험실 진단 장비, 휴대용 테스트 기기 배선
-
상업용 전자 장비: 지능형 단말 장치의 맞춤형 전원 상호 연결
6. 완성된 어셈블리 종합 기술 사양
|
항목
|
사양
|
|---|---|
|
핵심 커넥터
|
TE 2178473-3 Uni-Mate 3P 플러그 하우징
|
|
일치하는 AC 인터페이스
|
NEMA 5-15P to IEC C13(맞춤 구성 가능)
|
|
어셈블리 정격 전압
|
125V AC(전원 플러그 및 케이블에 의해 제한됨)
|
|
참조 전류
|
10A(@125V AC, 상업용 코드 표준, 실제 사용 시 감소 필요)
|
|
적용 가능한 와이어 게이지
|
18 AWG – 14 AWG(공식 TE MATE-N-LOK 압착 단자와 호환; 정확한 단자 부품 번호는 TE 결합 사양에 따라 확인 필요)
|
|
케이블 길이
|
완전히 맞춤화 가능(표준 완성 길이: 0.3m / 0.5m / 1m / 2m; 요청 시 맞춤형 길이 제공)
|
|
재킷 재질
|
PVC(105°C), TPE(125°C), PUR(125°C 내유/유연성) – 산업 등급 온도 정격 절연
|
|
표준 테스트 항목
|
연속성, 절연 저항, 내전압(1500VAC/1s, ≤1mA 누설), 압착 인장력 샘플링(TE 단자 유지 표준 준수)
|
7. 자주 묻는 질문(FAQ)
다음은 맞춤형 Uni-Mate 케이블 어셈블리에 대한 일반적인 엔지니어링 및 사전 판매 질문입니다.
Q1: 맞춤형 Uni-Mate 케이블 어셈블리의 MOQ 및 리드 타임은 무엇입니까?
낮은 최소 주문 수량은 프로토타입 테스트를 위해 1–5개를 지원합니다. 표준 샘플 리드 타임: 3–7 영업일. 대량 생산 주문(50개 이상)은 10–15 영업일 이내에 출하되며 긴급 프로젝트를 위한 유연한 일정 조정이 가능합니다.
Q2: 레거시 Uni-Mate 장비용 교체 케이블 어셈블리를 생산할 수 있습니까?
고객 제공 샘플, 도면 또는 BOM 데이터로 맞춤형 교체 케이블 어셈블리를 제작할 수 있습니다. 모든 역설계 작업은 제3자 지적 재산권을 침해하지 않는다는 고객의 확인 하에 완료됩니다.
Q3: 맞춤형 와이어 하네스는 어떤 품질 인증을 지원합니까?
당사는 ISO 9001 품질 관리 워크플로우에 따라 모든 맞춤형 와이어 하네스를 제조하고 고객 프로젝트 표준에 따라 완전한 연속성, 절연 및 내전압 테스트를 수행합니다. 맞춤형 제3자 인증은 고객 요구 사항에 따라 전문 산업 및 고신뢰성 프로젝트를 위해 마련될 수 있습니다.
Q4: 2178473-3 케이블 어셈블리에 스트레인 릴리프 오버몰딩을 사용할 수 있습니까?
예. 맞춤형 오버몰딩 스트레인 릴리프는 내구성 있는 TPU 성형 재료를 사용하여 케이블 출구 지점을 보강하여 고진동 및 빈번한 이동 응용 분야에서 굽힘 피로 및 인장 응력에 저항합니다.
맞춤형 견적 및 DFM 검토 요청
배선 도면, 핀아웃 요구 사항, 장비 사양 또는 샘플 사진을 공유하여 무료 DFM 검사 및 맞춤형 견적을 받으십시오. 당사는 모든 Uni-Mate 케이블 어셈블리 프로젝트에 대해 빠른 프로토타입 샘플링 및 확장 가능한 대량 생산을 지원합니다.
당사의 엔지니어링 팀은 24시간 기술 응답 및 프로젝트 후속 조치를 제공합니다. 프로젝트 파일을 업로드하고 오늘 무료 견적을 받아보세요.
