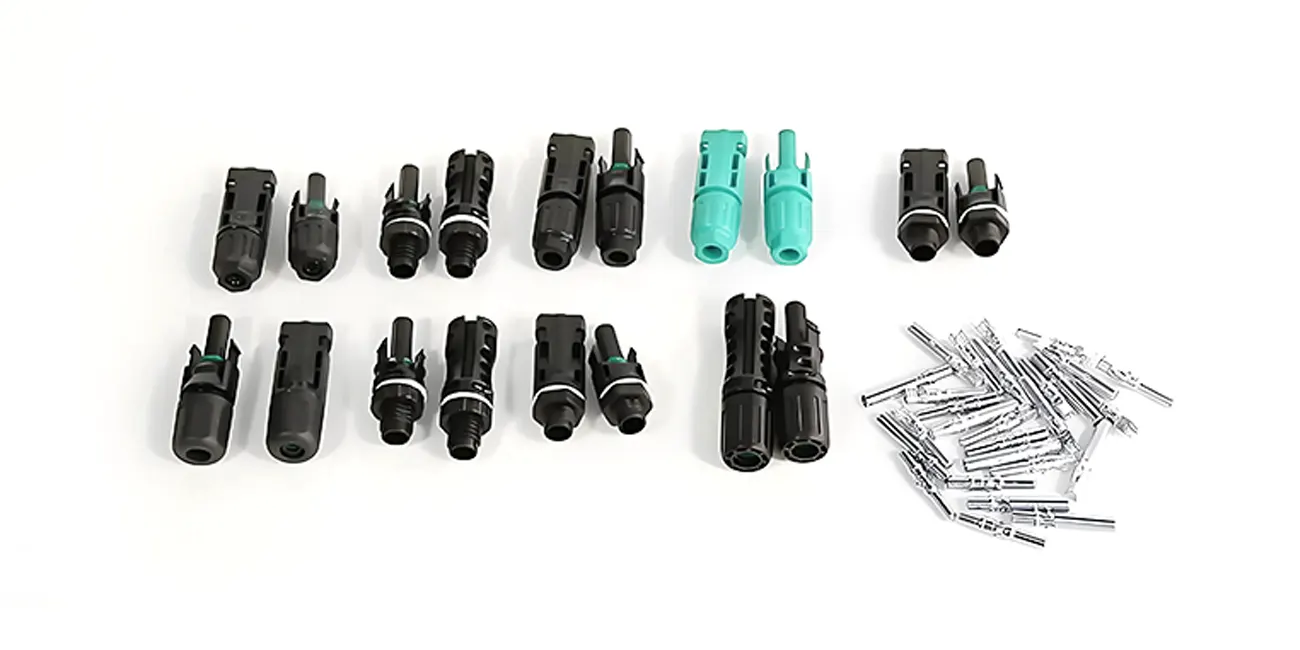

Conector a prueba de agua arnés de cableado fotovoltaico

Requisitos de grado impermeable para conectores fotovoltaicos

• Protección IP67 / IP68: Los conectores fotovoltaicos deben cumplir con los estándares IP67 (inmersión a corto plazo) o IP68 (a largo plazo bajo el agua de 1 metro), y ser adecuados para ambientes lluviosos, húmedos y arenales al aire libre.
• Diseño de estructura de sellado: El tamaño del orificio interno del enchufe impermeable y el conector debe coincidir estrictamente (D4 - D1 ≥ 0.3 mm, D2 - D3 ≥ 0.3 mm) para garantizar que el sello de goma llene el espacio entre el cable y el orificio.

Indicadores de rendimiento eléctrico

• Corriente nominal y voltaje: Es necesario que coincida con los requisitos del sistema (como la selección de conectores con voltaje nominal ≥ 1500VDC y corriente ≥ 30A para sistemas fotovoltaicos de 1500V).
• Resistencia de contacto: ≤ 5m Ω, para evitar la pérdida de calor causada por la alta resistencia (el contacto pobre puede causar incendio)

Requisitos materiales y estructurales

• Material del conductor: se prefieren los conductores chapados en cobre para garantizar la conductividad y la resistencia a la corrosión.
• Aislamiento y vaina: PPE (polifenileno éter) o material XLPO (polioolefina reticulada), rango de resistencia a la temperatura -40 °C„ƒ ~ +110 ¡„ƒ Grado retardante de llama UL94 - V0.

Certificación de la industria y verificación de compatibilidad

Normas de certificación obligatorias

• Certificación UL: Los conectores deben pasar la certificación UL1977 o UL6703 para verificar la resistencia a la llama, la resistencia a la presión y la durabilidad.
• IEC 62852: Los conectores fotovoltaicos deben cumplir con esta norma y cubrir pruebas como la resistencia a los UV y el ciclo de calor húmedo.

Compatibilidad del sistema

• Interfaz Matching: Se debe dar prioridad a las interfaces universales como MC4 y MC4 Evo, que son compatibles con las principales marcas de módulos e inversores fotovoltaicos.
• Adaptación del diámetro del cable: Soporta cables de 2,5 ~ 6mm 2 (14AWG ~ 10AWG) para satisfacer las necesidades de diferentes escenarios de potencia.

Estudio de caso de selección de conectores fotovoltaicos

Prueba de clasificación IP68 impermeable

1. Prueba de hermeticidad:

Mediante el método de presión de aire (inflación durante 5 segundos → equilibrio durante 8 segundos → prueba durante 5 segundos), el instrumento determina directamente el rendimiento de sellado (pantalla calificada "PASS", pantalla de fugas "FAIL").

Parámetros clave: Presión de prueba ≥ 50kPa, tiempo de retención ≥ 24 horas, tasa de fuga ≤ 0.1mbar / min.

2. Prueba de inmersión real:

Estado del equipo: Debe llevarse a cabo mientras está encendido (simulado un entorno de uso real).

Condiciones de prueba:

• Profundidad de agua de 1 metro, temperatura del agua de 25 ° C„ƒ ± 5 años„ƒ
• remojar durante 24 horas (excedendo con creces el estándar de 30 minutos de IP67)

Juez de calificación: Después de la eliminación, la función es normal, no hay manchas de agua residuales en el interior, y la resistencia de aislamiento es ≥ 100M Ω.
