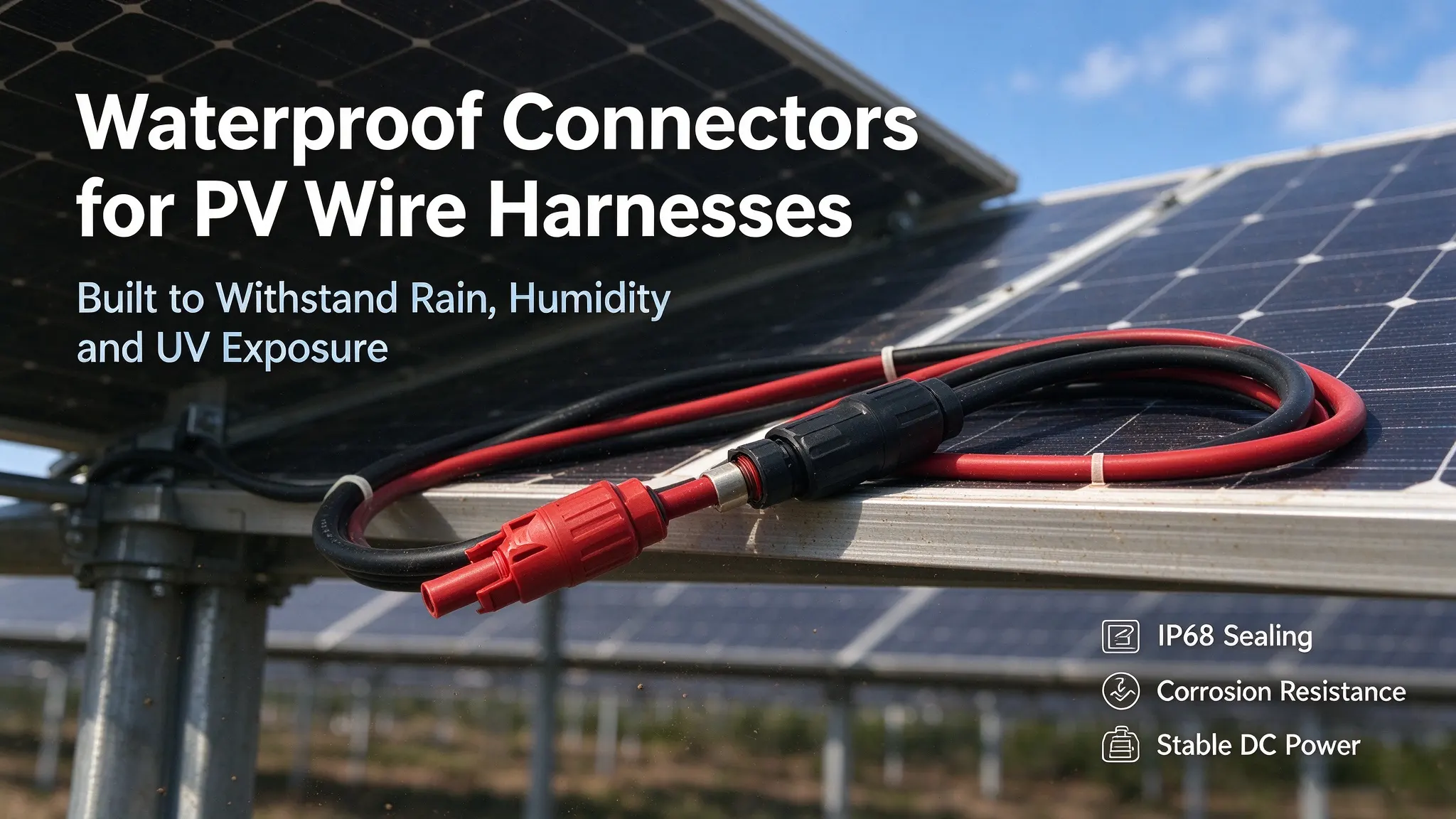

광전지 배선 하네스 방수 커넥터
태양광 커넥터용 방수 등급 요구 사항
- IP 67 / IP 68 보호 : 태양광 커넥터는 IP 67 (단기 침수) 또는 IP 68 (장기 수중 1 미터) 표준을 충족해야하며 비, 습기 및 모래가 많은 야외 환경에 적합해야합니다.
- 밀봉 구조 설계: 방수 플러그 및 커넥터 내부 구멍 크기는 엄격하게 일치해야 합니다 (D 4 - D 1 ≥ 0. 3 mm, D 2 - D 3 ≥ 0. 3 mm) 고무 씰이 와이어와 구멍 사이의 간격을 채우도록합니다.
전기 성능 지표
- 정격 전류 및 전압 : 시스템 요구 사항 (예를 들어, 1500 V PV 시스템의 경우 정격 전압 ≥ 1500 VDC 및 전류 ≥ 30 A 의 커넥터를 선택하는 것) 과 일치해야합니다.
- 접촉 저항 : ≤ 5 m Ω, 높은 저항으로 인한 열 손실을 방지하기 위해 (불량 접촉은 화재로 이어질 수 있음)
재료 및 구조적 요구 사항
- 도체 재료: 전도성과 내식성을 보장하기 위해 구리 주석 도금 도체가 선호됩니다.
- 단열재 및 시트: PPE (폴리페닐렌 에테르) 또는 XLPO (교차 링크 폴리올레핀) 재료, 온도 내성 범위 - 40 °C„ƒ ~ + 110 °„ƒ 난연성 등급 UL 94 - V 0.
업계 인증 및 호환성 검증
필수 인증 표준
- UL 인증: 커넥터는 난연성, 압력 내성 및 내구성을 검증하기 위해 UL 1977 또는 UL 6703 인증을 통과해야 합니다.
- IEC 62852 : 태양광 커넥터는 이 표준을 준수해야 하며 UV 저항 및 습열 사이클링과 같은 테스트를 포함해야 합니다.
시스템 호환성
- 인터페이스 대응: MC 4 및 MC 4 Evo 와 같은 보편적 인 인터페이스를 우선 순위로 제공해야하며, 이는 주류 PV 모듈 및 인버터 브랜드와 호환됩니다.
- 와이어 지름 적응: 다양한 전력 시나리오의 요구를 충족시키기 위해 2. 5 ~ 6 mm 2 (14 AWG ~ 10 AWG) 케이블을 지원합니다.
광전지 커넥터 선택에 관한 사례 연구
| 장면 | 권장 모델 | 핵심 매개변수 | 참조 표준 |
| 분산형 옥상광전지 (Distributed Rooftop PV) | MC 4 Evo 방수 커넥터 | 1500 VDC / 30 AŒ IP 68Œ UL 94 - V 0 | UL 1977 년€ IEC 62852 |
| 사막 발전소 | 1500 V 먼지 방지 커넥터 | 125 °C 의 온도 저항성„ƒ, 모래 방지 구조, IP 68 | IEC 60529 a€ UL 6703 |
| 해양 광전지 | IP 68 장갑 커넥터 와이어 하니스 | 1000 h 의 소금 분사 저항, 스테인레스 스틸 쉘 | iso 9227 a€ UL 94 - V 0 |
IP 68 방수 등급 테스트
1. Airtightness 테스트:
공기 압력 방법 (5 초 동안 팽창 → 8 초 동안 균형 → 5 초 동안 테스트) 을 사용하여 장비는 밀봉 성능을 직접 결정합니다 (적격 표시 "PASS ", 누출 표시 " FAIL ").
주요 매개변수: 테스트 압력 ≥ 50 kPa, 유지 시간 ≥ 24 시간, 누설 속도 ≤ 0. 1 mbar / min.
2.실제 침수 테스트:
장비 상태: 전원이 켜져 있는 동안 (실제 사용 환경을 시뮬레이션하는 동안) 수행해야 합니다.
테스트 조건:
- 수심 1 미터, 수온 25 °C„ƒ ± 5 °„ƒ
- 24 시간 담그기 (IP 67 의 30 분 기준을 훨씬 초과)
자격 판단: 제거 후, 기능은 정상이며, 내부에는 잔류 물 얼룩이 없으며, 절연 저항은 ≥ 100 M Ω 입니다.
