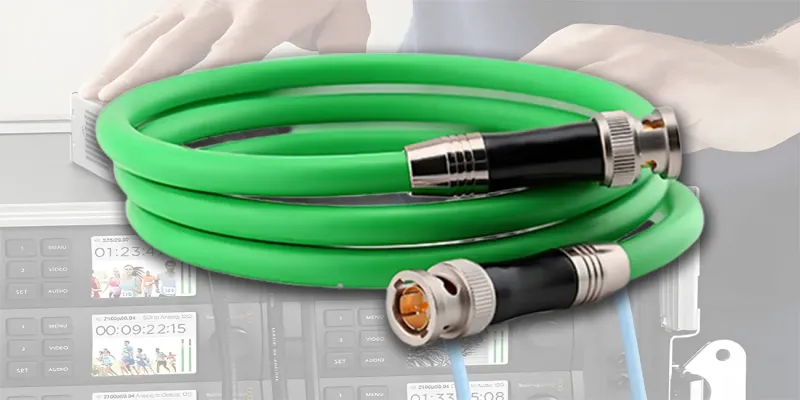

La Interfaz Digital Serie (SDI) es un estándar de interfaz de video digital ampliamente adoptado para radiodifusión profesional, producción en vivo, imágenes médicas y sistemas de vigilancia de alta gama. Diseñado para transmisión de video sin comprimir y baja latencia, junto con audio embebido, los sistemas SDI se basan en ensamblajes de cables coaxiales de 75Ω y conectores con impedancia coincidente para mantener una integridad de señal estable en entornos profesionales. Los flujos de trabajo de producción HD y UHD requieren especificaciones SDI graduadas, y 12G-SDI se utiliza en flujos de trabajo UHD de enlace único que requieren tasas de datos más altas. Esta guía aclara sistemáticamente las definiciones de los estándares SDI, las especificaciones estructurales de los cables, los criterios de prueba de rendimiento, las diferencias clave con interfaces similares y las reglas de selección de ensamblajes de cables profesionales, proporcionando referencias de ingeniería prácticas para integradores de sistemas, ingenieros de compras y compradores de soluciones de cables personalizados.
1. ¿Qué es SDI? Estándares y principios básicos
La Interfaz Digital Serie (SDI) es una familia completa de estándares de interfaz de video digital formulados y actualizados por SMPTE (Society of Motion Picture and Television Engineers), diseñados exclusivamente para transmisión profesional de video sin comprimir y audio embebido. Es fundamental distinguir el estándar de interfaz del medio de transmisión:
Las señales SDI se transmiten universalmente a través de ensamblajes de cables coaxiales personalizados de 75Ω emparejados con conectores de impedancia coincidente. Un ensamblaje de cable SDI calificado no es un cable coaxial ordinario: debe cumplir estrictos requisitos de ancho de banda, pérdida de retorno, atenuación e integridad de señal correspondientes a tasas de datos SDI específicas, garantizando una transmisión estable a larga distancia sin distorsión de señal ni pérdida de datos.
2. Estándares SDI y tasas de datos correspondientes
SMPTE ha lanzado un sistema completo e iterativo de estándares SDI, cubriendo diferentes requisitos de resolución y escenarios. Cada especificación corresponde a una tasa de bits nominal fija y un requisito de ancho de banda, que sirve como referencia clave para la selección del cable. Sin embargo, la distancia máxima de transmisión práctica no está determinada únicamente por el estándar SDI: depende de la atenuación del cable, el rendimiento del conector y la capacidad de ecualización del receptor. El siguiente resumen cubre varios estándares SDI de uso común y sus tasas de bits nominales para flujos de trabajo de video profesionales:
-
SD-SDI (SMPTE ST 259): Presenta tasas de bits nominales de 143Mbps y 270Mbps, correspondientes a diferentes formatos de video de definición estándar para sistemas de radiodifusión SD tradicionales
-
HD-SDI (SMPTE ST 292): Tasa de bits nominal común de 1.485Gbps, con un sistema de tasa 1.485/1.001 para formatos adaptados a la frecuencia de cuadro, ampliamente utilizado en producción de video de alta definición 1080i
-
3G-SDI (SMPTE ST 424): Tasa de bits nominal de 2.97Gbps, emparejada con un sistema de tasa 2.97/1.001 para formatos de video adaptativos, compatible con transmisión de video 1080p full HD
-
6G-SDI: Tasa de bits nominal de 5.94Gbps, diseñada para transmisión de video UHD de banda media, equilibrando el consumo de ancho de banda y la estabilidad de transmisión
-
12G-SDI (SMPTE ST 2082-1): Tasa de bits nominal de 11.88Gbps, el estándar de transmisión de enlace único predominante para flujos de trabajo de video profesional 4K UHD
La configuración SDI adecuada depende del formato de video, las capacidades de la interfaz y la arquitectura del sistema. Algunos flujos de trabajo UHD utilizan múltiples enlaces de menor tasa u otras configuraciones de interfaz en lugar de una única conexión 12G-SDI.
3. Construcción del cable y rendimiento eléctrico
El rendimiento de señal estable de los ensamblajes de cables SDI se basa en tres atributos estructurales y eléctricos fundamentales: control preciso de impedancia, baja atenuación de alta frecuencia y rendimiento de blindaje fiable. Los ensamblajes de cables SDI profesionales deben seleccionarse según la tasa de datos objetivo, la impedancia característica, la atenuación, la pérdida de retorno, las condiciones de instalación y el rendimiento de enlace requerido. Los fabricantes de cables publican especificaciones eléctricas específicas del producto que pueden ayudar a los ingenieros a evaluar la idoneidad para una aplicación determinada.
3.1 Impedancia característica fija de 75Ω
Las interfaces SDI están diseñadas en torno a una trayectoria de transmisión nominal de 75 Ω. Mantener la continuidad de impedancia a través del cable, los conectores y el equipo conectado ayuda a controlar las reflexiones de señal y preservar la integridad general de la señal. Las discontinuidades de impedancia pueden aumentar las reflexiones de señal y degradar la pérdida de retorno. A tasas de datos SDI más altas, estos efectos pueden reducir el margen de señal del receptor y contribuir a la inestabilidad del enlace, dependiendo de las características generales del canal y del equipo.
3.2 Rendimiento de aislamiento y atenuación
Los cables coaxiales SDI utilizan materiales de aislamiento y geometrías seleccionados para cumplir sus requisitos eléctricos y mecánicos. Algunos diseños utilizan polietileno espumado (PE) para ayudar a reducir la pérdida dieléctrica, mientras que las características reales de atenuación y propagación dependen de la construcción completa del cable y la frecuencia de operación. El retardo de propagación y la atenuación describen aspectos diferentes del rendimiento del cable. Ambos deben evaluarse utilizando las especificaciones publicadas por el fabricante y las condiciones de prueba relevantes para el estándar SDI objetivo.
3.3 Estructura de blindaje y rendimiento mecánico
Los cables coaxiales SDI utilizan diferentes construcciones de blindaje según su diseño y aplicación prevista. Se pueden utilizar blindajes de lámina, blindajes trenzados o combinaciones de ambos para suprimir la interferencia electromagnética externa y mantener la integridad de la señal a largo plazo. La eficacia del blindaje no puede juzgarse únicamente por la tasa de cobertura del blindaje. Al seleccionar un cable, los ingenieros deben evaluar de forma integral la construcción de blindaje especificada por el fabricante, junto con indicadores clave como la atenuación, la pérdida de retorno y la flexibilidad mecánica adaptada a los escenarios de instalación reales.
3.4 Tipos de conectores compatibles
Los conectores BNC de bayoneta de 75Ω son la interfaz de acoplamiento más común para los sistemas SDI, con bloqueo rápido y contacto estable. Además del tradicional BNC, interfaces profesionales compactas como HD-BNC y DIN 1.0/2.3 también se utilizan ampliamente en equipos profesionales miniaturizados. La selección del conector debe coincidir estrictamente con la impedancia de 75Ω y soportar la tasa SDI correspondiente para evitar fallos por desajuste de señal.
4. SDI vs. cable coaxial, HDMI y BNC: diferencias técnicas
La confusión en la industria a menudo surge de la mezcla de estándares SDI, estructuras de cables y conectores. Esta sección clasifica con precisión las diferencias esenciales entre los tres grupos de conceptos para evitar aplicaciones de ingeniería incorrectas:
4.1 SDI vs. cable coaxial genérico
El cable coaxial se refiere a una estructura física general de cable que puede transmitir señales analógicas o digitales de diversas especificaciones. No todos los cables coaxiales son adecuados para transmisión SDI. Sin embargo, la idoneidad depende de la impedancia característica del cable, la atenuación dependiente de la frecuencia, la pérdida de retorno y el rendimiento del ensamblaje completo del cable. Un cable coaxial de 75 Ω con características eléctricas calificadas puede ser adecuado para operación SDI incluso si no se comercializa explícitamente como cable SDI profesional. Los cables coaxiales civiles ordinarios generalmente no cumplen los estrictos requisitos de rendimiento de alta frecuencia de la transmisión SDI de alta tasa, por lo que no se recomiendan para proyectos SDI profesionales.
4.2 SDI vs. HDMI
Ambas interfaces transmiten señales síncronas de audio y video, pero están diseñadas para escenarios de aplicación completamente diferentes, sin una ventaja o desventaja absoluta, solo diferencias de adaptabilidad al escenario:
-
SDI: Comúnmente utilizado en radiodifusión profesional, producción en vivo y sistemas de video industriales, emparejado con cableado coaxial de 75 Ω e interfaces BNC/HD-BNC/DIN. La longitud de cable soportada y la estabilidad de transmisión dependen de la tasa de datos SDI, el rendimiento de atenuación del cable, la calidad del conector y la capacidad de ecualización del receptor.
-
HDMI: Desplegado principalmente para conexiones de visualización de consumo y comercial. El alcance de transmisión práctico de los cables HDMI de cobre pasivos varía según la tasa de datos y el diseño del cable; las soluciones de cobre activo o fibra óptica generalmente se adoptan para escenarios de transmisión de larga distancia.
4.3 SDI vs. conectores BNC
BNC es un tipo de conector de radiofrecuencia con bloqueo de bayoneta maduro, no un estándar exclusivo para SDI. Los sistemas SDI profesionales utilizan mayoritariamente conectores BNC de 75Ω para una conexión estable, mientras que los equipos miniaturizados pueden utilizar interfaces HD-BNC y DIN 1.0/2.3. El núcleo de la coincidencia de conectores es la consistencia de impedancia y la compatibilidad de tasa, no un único tipo de conector fijo.
5. Pruebas de cables SDI: integridad de señal, jitter y pérdida de transmisión
La verificación de ensamblajes de cables SDI puede implicar tres niveles de inspección: caracterización eléctrica a nivel de cable, pruebas de señal a nivel de sistema e inspección de producción. Los métodos de prueba apropiados dependen de la especificación del producto, la aplicación prevista y los criterios de aceptación del cliente. Las pruebas de continuidad de cable ordinarias por sí solas no pueden verificar si un ensamblaje de cable soporta transmisión SDI de alta tasa.
5.1 Pruebas de caracterización a nivel de cable
Se centran en los indicadores de rendimiento físico y eléctrico del propio cable, incluidos la impedancia característica, la pérdida de inserción, la pérdida de retorno y la respuesta de frecuencia de banda completa. La caracterización a nivel de cable evalúa estos parámetros eléctricos frente a las especificaciones del producto aplicables y los requisitos del proyecto. El rendimiento completo del enlace SDI debe verificarse por separado cuando sea necesario.
5.2 Pruebas de señal a nivel de sistema
Simulan escenarios de operación reales para probar el rendimiento de señal a nivel de sistema, incluidos la estabilidad de bloqueo de señal SDI, la tasa de error de bits (BER), el jitter de señal y el margen de señal del extremo receptor. Estas métricas dependen del entorno de enlace completo y los dispositivos conectados, en lugar del rendimiento del cable solo, y no se incluyen en las pruebas de cable de fábrica estándar para pedidos generales.
5.3 Inspección de lotes de producción
La inspección de producción convencional cubre pruebas de continuidad de cable, pruebas de cortocircuito, inspección de calidad de terminación de conectores y verificaciones visuales de apariencia. Cuando lo requiera la especificación del producto o el plan de calidad del cliente, se pueden realizar pruebas de rendimiento de alta frecuencia en muestras representativas o lotes de producción definidos para verificar la estabilidad de la señal. La frecuencia de inspección y los criterios de aceptación deben documentarse y confirmarse antes de la producción formal para garantizar la consistencia de los lotes de productos.
6. Cómo seleccionar un ensamblaje de cable SDI personalizado
Para escenarios de compras de ingeniería y proyectos personalizados, la selección de cables SDI no puede basarse únicamente en juicios empíricos. La coincidencia razonable de componentes debe basarse en las especificaciones del estándar SDI, los parámetros de atenuación del cable, la consistencia de impedancia del conector y las condiciones de operación en sitio. Haciendo referencia a las pautas de ingeniería autorizadas de Belden y Canare, esta sección resume procesos de selección estandarizados para ayudar a los compradores e integradores de sistemas a igualar con precisión ensamblajes de cables personalizados calificados para necesidades específicas del proyecto.
6.1 Confirmar el estándar SDI principal y los requisitos de ancho de banda
Determine el estándar SDI aplicable y la configuración de enlace, como HD-SDI, 3G-SDI, 6G-SDI o 12G-SDI, según el formato de video, la frecuencia de cuadro, el muestreo de color, la profundidad de bits, las capacidades del equipo y la distancia de transmisión requerida.
6.2 Igualar modelo de cable y distancia de transmisión
La distancia de transmisión práctica de cualquier señal SDI está determinada por las características de atenuación del cable, el rendimiento del conector, la longitud del cableado y la capacidad de ecualización del receptor. Para aplicaciones 12G-SDI, seleccione un ensamblaje de cable coaxial de 75 Ω con rendimiento de alta frecuencia documentado apropiado para la longitud de enlace objetivo y el equipo conectado. Pueden ser necesarios modelos de cable de menor pérdida para tiradas más largas o sistemas con capacidad de ecualización limitada.
6.3 Determinar la configuración del conector y la impedancia
Seleccione conectores BNC/HD-BNC/DIN según la interfaz del equipo terminal, y asegure estrictamente la coincidencia de impedancia de 75Ω. Los ensamblajes personalizados se pueden suministrar con los mismos o diferentes tipos de conectores en cada extremo, según las interfaces del equipo y las restricciones de instalación en sitio.
6.4 Adaptarse al entorno de instalación en sitio
Distinga entre escenarios de instalación fija y uso móvil: el cableado fijo prioriza modelos resistentes a la compresión y de alta estabilidad; la producción en vivo móvil requiere cables de conductor trenzado flexible para resistir daños por flexión repetida. Los proyectos en exteriores necesitan materiales de funda resistentes al agua y a la intemperie.
6.5 Verificar las pruebas de fábrica y las capacidades personalizadas
Los proveedores profesionales ofrecen servicios fiables de ensamblaje de cables personalizados, incluidos corte a longitud fija, terminación de precisión de conectores multiuso e inspección estandarizada de lotes de fábrica. Apoyamos la verificación de muestras, la producción de prueba de lotes pequeños y la producción en volumen de ensamblajes de cables personalizados. Se pueden proporcionar registros o informes de prueba según el alcance de inspección acordado y los requisitos del cliente, asegurando que los productos cumplan con los estándares de rendimiento eléctrico y mecánico específicos del proyecto.
|
Parámetro requerido
|
Descripción detallada del requisito
|
|---|---|
|
Estándar SDI
|
Especifique la especificación aplicable: HD-SDI / 3G-SDI / 6G-SDI / 12G-SDI, determinada por los requisitos de resolución y ancho de banda del proyecto
|
|
Longitud del cable
|
Confirme la longitud de un solo cable, la distancia total de cableado y el número de nodos de conexión para evitar pérdida de señal causada por empalmes excesivos
|
|
Modelo de cable
|
Especifique la marca y el modelo designados, o confíe al proveedor la recomendación de modelos coincidentes según la tasa SDI y los requisitos de atenuación
|
|
Configuración del conector
|
Aclare el tipo de interfaz terminal (BNC/HD-BNC/DIN), el género y las restricciones de espacio de instalación para asegurar la coincidencia de impedancia
|
|
Entorno de aplicación
|
Distinga entre instalación fija en interiores, rodaje en vivo móvil, escenarios de exterior resistentes al agua y a la intemperie, para confirmar los requisitos de funda y estructura del cable
|
|
Requisitos de aceptación y prueba
|
Aclare los estándares de inspección personalizados: pruebas básicas de continuidad y cortocircuito, verificación de rendimiento de alta frecuencia a nivel de cable (pérdida de inserción, pérdida de retorno) y pruebas opcionales de señal SDI a nivel de sistema (verificación de jitter y BER) con requisitos de informe de prueba oficial
|
7. FAQ: Preguntas frecuentes sobre cables SDI
P1: ¿Cuál es la distancia máxima de transmisión efectiva de los cables SDI?
La distancia de transmisión práctica no es un valor fijo. Depende de cuatro factores fundamentales: la tasa de señal SDI, el rendimiento de atenuación de alta frecuencia del cable, la calidad de contacto del conector y la capacidad de ecualización del equipo receptor. Los cables de baja pérdida de alta calidad pueden lograr distancias de transmisión más largas bajo el mismo estándar. Para proyectos de ingeniería clave, es necesario consultar los datos de prueba oficiales del fabricante y completar la verificación del enlace en sitio.
P2: ¿Pueden los cables SDI transmitir señales de audio simultáneamente?
SDI soporta audio embebido en formatos compatibles, permitiendo que los canales de audio soportados se transporten junto con el video a través de la misma conexión sin cableado adicional. El número de canales de audio disponibles y los formatos de audio específicos dependen de la especificación SDI aplicable y las capacidades funcionales del equipo profesional conectado.
P3: ¿Se pueden interconectar y usar indistintamente las señales SDI y HDMI?
SDI y HDMI utilizan interfaces físicas y formatos de transmisión de señal completamente diferentes, por lo que sus puertos no pueden conectarse directamente ni ser intercambiables. Se requiere un convertidor SDI a HDMI o HDMI a SDI apropiado para la conversión de señal entre estándares, dependiendo de la dirección de transmisión de la señal y los formatos soportados por el equipo frontal y posterior.
P4: ¿Necesitan los ensamblajes de cables SDI reemplazo y mantenimiento regulares?
Para cables móviles de uso frecuente o ensamblajes expuestos a entornos industriales y de producción en sitio severos, se recomienda una inspección visual y comprobaciones de rendimiento regulares. Si se produce pérdida de señal intermitente, bloqueo inestable del equipo, parpadeo de video o daño físico visible (desgaste de la funda, conectores sueltos), inspeccione el enlace de transmisión completo y reemplace el ensamblaje del cable si las pruebas profesionales confirman la degradación del rendimiento.
Conclusión
Los ensamblajes de cables SDI son portadores de transmisión de grado profesional construidos para los estándares de la serie SMPTE SDI, dedicados a la transmisión de video sin comprimir de baja latencia y audio embebido para escenarios profesionales. El funcionamiento estable del sistema SDI se basa en la coincidencia estandarizada de estándares, la selección razonable de la estructura del cable, la coincidencia precisa de impedancia y la verificación rigurosa del rendimiento. Al evaluar indicadores clave que incluyen la tasa de datos SDI, la atenuación de alta frecuencia del cable, la compatibilidad del conector y los requisitos de prueba en sitio, los ingenieros pueden seleccionar científicamente ensamblajes de cables SDI personalizados adecuados y evitar eficazmente los riesgos de inestabilidad de enlace, pérdida de señal y fallo de transmisión en proyectos de radiodifusión, médicos y de vigilancia.
