Cavi SDI spiegati: standard, prestazioni e selezione

L'interfaccia digitale seriale (SDI) è uno standard di interfaccia video digitale ampiamente adottato per trasmissioni professionali, produzione dal vivo, imaging medico e sistemi di sorveglianza di fascia alta. Progettati per la trasmissione video non compressa a bassa latenza e audio integrato, i sistemi SDI si basano su assemblaggi di cavi coassiali da 75Ω e connettori con impedenza adattata per mantenere una stabile integrità del segnale in ambienti professionali. I flussi di lavoro di produzione HD e UHD richiedono specifiche SDI graduate, e 12G-SDI viene utilizzato in flussi di lavoro UHD a collegamento singolo che richiedono velocità dati più elevate. Questa guida chiarisce sistematicamente le definizioni degli standard SDI, le specifiche strutturali dei cavi, i criteri di test delle prestazioni, le differenze fondamentali con interfacce simili e le regole di selezione degli assemblaggi di cavi professionali, fornendo riferimenti ingegneristici attuabili per integratori di sistemi, ingegneri di approvvigionamento e acquirenti di soluzioni di cavi personalizzati.

1. Cos'è SDI? Standard e principi di base

L'interfaccia digitale seriale (SDI) è una famiglia completa di standard di interfaccia video digitale formulati e aggiornati da SMPTE (Society of Motion Picture and Television Engineers), progettata esclusivamente per la trasmissione video professionale non compressa e audio integrato. È fondamentale distinguere lo standard di interfaccia dal mezzo di trasmissione:

I segnali SDI vengono universalmente trasmessi tramite assemblaggi di cavi coassiali personalizzati da 75Ω abbinati a connettori con impedenza adattata. Un assemblaggio di cavo SDI qualificato non è un cavo coassiale ordinario: deve soddisfare severi requisiti di larghezza di banda, perdita di ritorno, attenuazione e integrità del segnale corrispondenti a specifiche velocità dati SDI, garantendo una trasmissione stabile a lunga distanza senza distorsione del segnale o perdita di dati.

2. Standard SDI e velocità dati corrispondenti

SMPTE ha lanciato un sistema completo e iterativo di standard SDI, coprendo diversi requisiti di risoluzione e scenari. Ogni specifica corrisponde a una velocità in bit nominale fissa e a un requisito di larghezza di banda, che funge da riferimento chiave per la selezione del cavo. Tuttavia, la distanza massima di trasmissione pratica non è determinata solo dallo standard SDI: dipende dall'attenuazione del cavo, dalle prestazioni del connettore e dalla capacità di equalizzazione del ricevitore. Il seguente riepilogo copre diversi standard SDI comunemente usati e le loro velocità in bit nominali per i flussi di lavoro video professionali:

SD-SDI (SMPTE ST 259): Presenta velocità in bit nominali di 143Mbps e 270Mbps, corrispondenti a diversi formati video a definizione standard per i sistemi di trasmissione SD tradizionali
HD-SDI (SMPTE ST 292): Velocità in bit nominale comune di 1,485Gbps, con un sistema di velocità 1,485/1,001 per formati adattati alla frequenza fotogrammi, ampiamente utilizzato nella produzione video ad alta definizione 1080i
3G-SDI (SMPTE ST 424): Velocità in bit nominale di 2,97Gbps, abbinata a un sistema di velocità 2,97/1,001 per formati video adattivi, supportando la trasmissione video 1080p Full HD
6G-SDI: Velocità in bit nominale di 5,94Gbps, progettata per la trasmissione video UHD a banda media, bilanciando consumo di larghezza di banda e stabilità di trasmissione
12G-SDI (SMPTE ST 2082-1): Velocità in bit nominale di 11,88Gbps, lo standard di trasmissione a collegamento singolo dominante per i flussi di lavoro video professionali 4K UHD

La configurazione SDI appropriata dipende dal formato video, dalle capacità dell'interfaccia e dall'architettura del sistema. Alcuni flussi di lavoro UHD utilizzano più collegamenti a velocità inferiore o altre configurazioni di interfaccia anziché una singola connessione 12G-SDI.

3. Costruzione del cavo e prestazioni elettriche

Le prestazioni stabili del segnale degli assemblaggi di cavi SDI si basano su tre attributi strutturali ed elettrici fondamentali: controllo preciso dell'impedenza, bassa attenuazione ad alta frequenza e prestazioni di schermatura affidabili. Gli assemblaggi di cavi SDI professionali devono essere selezionati in base alla velocità dati target, all'impedenza caratteristica, all'attenuazione, alla perdita di ritorno, alle condizioni di installazione e alle prestazioni del collegamento richieste. I produttori di cavi pubblicano specifiche elettriche specifiche del prodotto che possono aiutare gli ingegneri a valutare l'idoneità per una determinata applicazione.

3.1 Impedenza caratteristica fissa da 75Ω

Le interfacce SDI sono progettate attorno a un percorso di trasmissione nominale da 75 Ω. Mantenere la continuità di impedenza attraverso il cavo, i connettori e l'apparecchiatura collegata aiuta a controllare le riflessioni del segnale e a preservare l'integrità complessiva del segnale. Le discontinuità di impedenza possono aumentare le riflessioni del segnale e degradare la perdita di ritorno. A velocità dati SDI più elevate, questi effetti possono ridurre il margine di segnale del ricevitore e contribuire all'instabilità del collegamento, a seconda delle caratteristiche complessive del canale e dell'apparecchiatura.

3.2 Prestazioni di isolamento e attenuazione

I cavi coassiali SDI utilizzano materiali isolanti e geometrie selezionati per soddisfare i loro requisiti elettrici e meccanici. Alcuni progetti utilizzano polietilene espanso (PE) per aiutare a ridurre la perdita dielettrica, mentre le effettive caratteristiche di attenuazione e propagazione dipendono dalla costruzione completa del cavo e dalla frequenza operativa. Il ritardo di propagazione e l'attenuazione descrivono aspetti diversi delle prestazioni del cavo. Entrambi devono essere valutati utilizzando le specifiche pubblicate dal produttore e le condizioni di test pertinenti per lo standard SDI target.

3.3 Struttura di schermatura e prestazioni meccaniche

I cavi coassiali SDI utilizzano diverse costruzioni di schermatura a seconda del loro design e dell'applicazione prevista. Schermi in foglio, schermi intrecciati o combinazioni di entrambi possono essere utilizzati per sopprimere le interferenze elettromagnetiche esterne e mantenere l'integrità del segnale a lungo termine. L'efficacia della schermatura non può essere giudicata solo dal tasso di copertura della schermatura. Quando si seleziona un cavo, gli ingegneri devono valutare in modo completo la costruzione di schermatura specificata dal produttore, insieme a indicatori chiave come attenuazione, perdita di ritorno e flessibilità meccanica adattata agli scenari di installazione reali.

3.4 Tipi di connettori compatibili

I connettori BNC a baionetta da 75Ω sono l'interfaccia di accoppiamento più comune per i sistemi SDI, con bloccaggio rapido e contatto stabile. Oltre al tradizionale BNC, interfacce professionali compatte come HD-BNC e DIN 1.0/2.3 sono ampiamente utilizzate anche in apparecchiature professionali miniaturizzate. La selezione dei connettori deve corrispondere rigorosamente all'impedenza da 75Ω e supportare la velocità SDI corrispondente per evitare guasti da disadattamento del segnale.

4. SDI vs. cavo coassiale, HDMI e BNC: differenze tecniche

La confusione nel settore deriva spesso dalla commistione di standard SDI, strutture di cavi e connettori. Questa sezione ordina accuratamente le differenze essenziali tra i tre gruppi di concetti per evitare errori di applicazione ingegneristica:

4.1 SDI vs. cavo coassiale generico

Il cavo coassiale si riferisce a una struttura fisica generale del cavo che può trasmettere segnali analogici o digitali di varie specifiche. Non tutti i cavi coassiali sono adatti alla trasmissione SDI. Tuttavia, l'idoneità dipende dall'impedenza caratteristica del cavo, dall'attenuazione dipendente dalla frequenza, dalla perdita di ritorno e dalle prestazioni dell'assemblaggio completo del cavo. Un cavo coassiale da 75 Ω con caratteristiche elettriche qualificate può essere adatto al funzionamento SDI anche se non è esplicitamente commercializzato come cavo SDI professionale. I cavi coassiali civili ordinari di solito non soddisfano i severi requisiti di prestazioni ad alta frequenza della trasmissione SDI ad alta velocità, quindi non sono raccomandati per progetti SDI professionali.

4.2 SDI vs. HDMI

Entrambe le interfacce trasmettono segnali audio e video sincroni, ma sono progettate per scenari applicativi completamente diversi, senza vantaggi o svantaggi assoluti, solo differenze di adattabilità allo scenario:

SDI: Comunemente utilizzato in trasmissioni professionali, produzione dal vivo e sistemi video industriali, abbinato a cablaggio coassiale da 75 Ω e interfacce BNC/HD-BNC/DIN. La lunghezza del cavo supportata e la stabilità di trasmissione dipendono dalla velocità dati SDI, dalle prestazioni di attenuazione del cavo, dalla qualità del connettore e dalla capacità di equalizzazione del ricevitore.
HDMI: Principalmente impiegato per connessioni display di consumo e commerciali. La portata di trasmissione pratica dei cavi HDMI in rame passivi varia in base alla velocità dati e al design del cavo; soluzioni in rame attivo o fibra ottica sono tipicamente adottate per scenari di trasmissione a lunga distanza.

4.3 SDI vs. connettori BNC

BNC è un tipo di connettore a radiofrequenza con bloccaggio a baionetta maturo, non uno standard esclusivo per SDI. I sistemi SDI professionali utilizzano principalmente connettori BNC da 75Ω per una connessione stabile, mentre le apparecchiature miniaturizzate possono utilizzare interfacce HD-BNC e DIN 1.0/2.3. Il nucleo dell'adattamento dei connettori è la coerenza di impedenza e la compatibilità di velocità, non un singolo tipo di connettore fisso.

5. Test dei cavi SDI: integrità del segnale, jitter e perdita di trasmissione

La verifica degli assemblaggi di cavi SDI può comportare tre livelli di ispezione: caratterizzazione elettrica a livello di cavo, test del segnale a livello di sistema e ispezione di produzione. I metodi di test appropriati dipendono dalla specifica del prodotto, dall'applicazione prevista e dai criteri di accettazione del cliente. I normali test di continuità del cavo da soli non possono verificare se un assemblaggio di cavo supporta la trasmissione SDI ad alta velocità.

5.1 Test di caratterizzazione a livello di cavo

Si concentrano sugli indicatori di prestazione fisici ed elettrici del cavo stesso, inclusi impedenza caratteristica, perdita di inserzione, perdita di ritorno e risposta in frequenza a banda completa. La caratterizzazione a livello di cavo valuta questi parametri elettrici rispetto alle specifiche del prodotto applicabili e ai requisiti del progetto. Le prestazioni complete del collegamento SDI devono essere verificate separatamente ove richiesto.

5.2 Test del segnale a livello di sistema

Simulano scenari operativi reali per testare le prestazioni del segnale a livello di sistema, inclusi stabilità di bloccaggio del segnale SDI, bit error rate (BER), jitter del segnale e margine di segnale all'estremità ricevente. Queste metriche dipendono dall'ambiente di collegamento completo e dai dispositivi collegati, piuttosto che dalle prestazioni del cavo da sole, e non sono incluse nei test standard di fabbrica dei cavi per ordini generali.

5.3 Ispezione dei lotti di produzione

L'ispezione di produzione convenzionale copre test di continuità del cavo, test di cortocircuito, ispezione della qualità di terminazione dei connettori e controlli visivi dell'aspetto. Ove richiesto dalla specifica del prodotto o dal piano qualità del cliente, test di prestazioni ad alta frequenza possono essere eseguiti su campioni rappresentativi o lotti di produzione definiti per verificare la stabilità del segnale. La frequenza di ispezione e i criteri di accettazione devono essere documentati e confermati prima della produzione formale per garantire la coerenza dei lotti di prodotto.

6. Come selezionare un assemblaggio di cavo SDI personalizzato

Per scenari di approvvigionamento ingegneristico e progetti personalizzati, la selezione dei cavi SDI non può basarsi solo su giudizi empirici. Un'abbinamento ragionevole dei componenti deve basarsi sulle specifiche dello standard SDI, sui parametri di attenuazione del cavo, sulla coerenza di impedenza dei connettori e sulle condizioni operative in loco. Facendo riferimento alle linee guida ingegneristiche autorevoli di Belden e Canare, questa sezione riassume processi di selezione standardizzati per aiutare acquirenti e integratori di sistemi ad abbinare con precisione assemblaggi di cavi personalizzati qualificati per esigenze specifiche del progetto.

6.1 Confermare lo standard SDI principale e i requisiti di larghezza di banda

Determinare lo standard SDI applicabile e la configurazione del collegamento, come HD-SDI, 3G-SDI, 6G-SDI o 12G-SDI, in base al formato video, alla frequenza fotogrammi, al campionamento del colore, alla profondità di bit, alle capacità dell'apparecchiatura e alla distanza di trasmissione richiesta.

6.2 Abbinare modello di cavo e distanza di trasmissione

La distanza di trasmissione pratica di qualsiasi segnale SDI è determinata dalle caratteristiche di attenuazione del cavo, dalle prestazioni del connettore, dalla lunghezza del cablaggio e dalla capacità di equalizzazione del ricevitore. Per applicazioni 12G-SDI, selezionare un assemblaggio di cavo coassiale da 75 Ω con prestazioni ad alta frequenza documentate appropriate per la lunghezza del collegamento target e l'apparecchiatura collegata. Modelli di cavo a perdita inferiore possono essere necessari per tratte più lunghe o sistemi con capacità di equalizzazione limitata.

6.3 Determinare configurazione del connettore e impedenza

Selezionare connettori BNC/HD-BNC/DIN in base all'interfaccia dell'apparecchiatura terminale e garantire rigorosamente l'adattamento di impedenza da 75Ω. Gli assemblaggi personalizzati possono essere forniti con tipi di connettore uguali o diversi a ciascuna estremità, a seconda delle interfacce dell'apparecchiatura e dei vincoli di installazione in loco.

6.4 Adattarsi all'ambiente di installazione in loco

Distinguere scenari di installazione fissa e uso mobile: il cablaggio fisso privilegia modelli resistenti allo schiacciamento e ad alta stabilità; la produzione dal vivo mobile richiede cavi a conduttori trefoli flessibili per resistere ai danni da flessione ripetuta. I progetti all'aperto necessitano di materiali di guaina impermeabili e resistenti alle intemperie.

6.5 Verificare test di fabbrica e capacità personalizzate

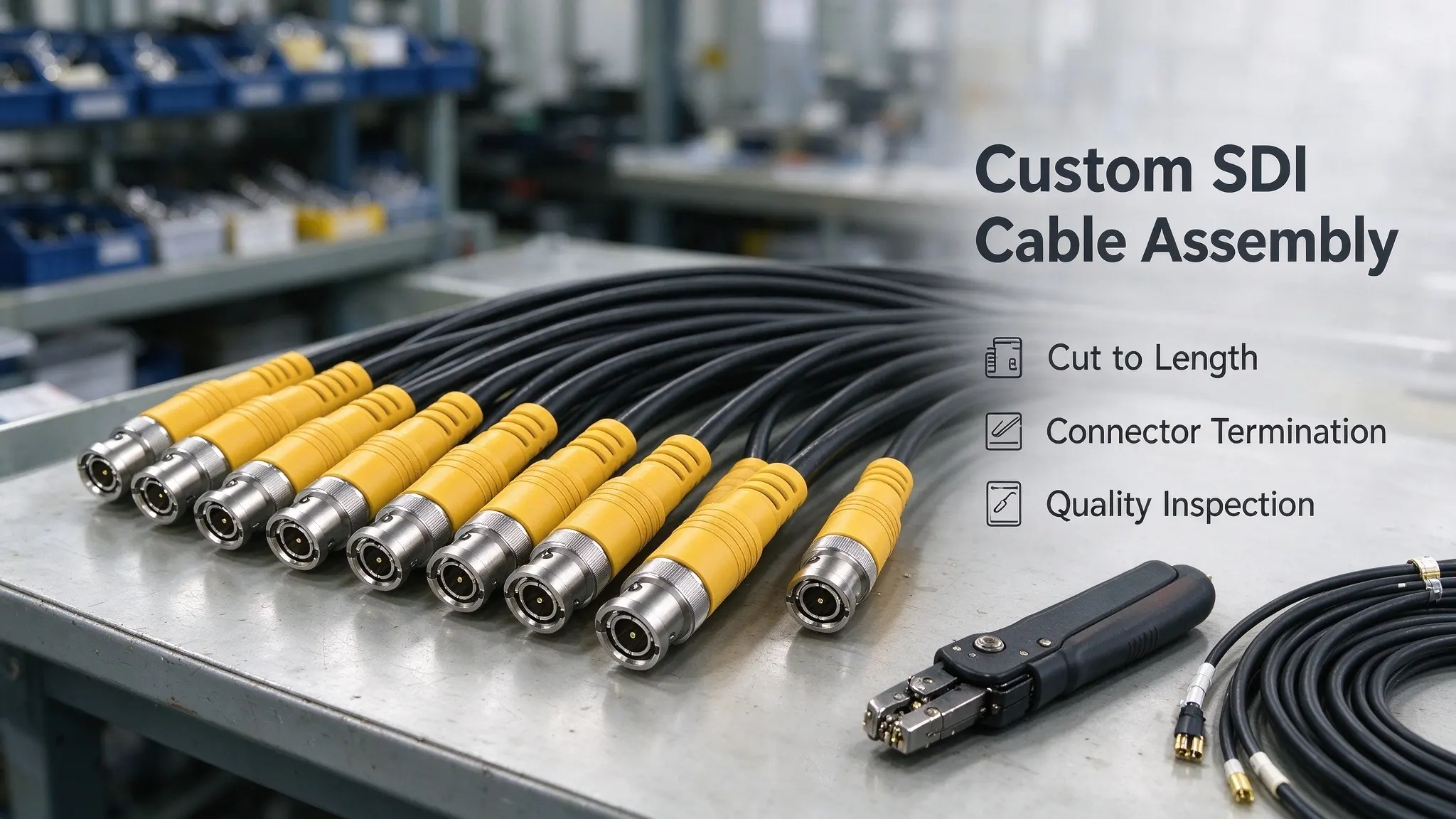

I fornitori professionali forniscono servizi affidabili di assemblaggio di cavi personalizzati, inclusi taglio a lunghezza fissa, terminazione di precisione di connettori multi-tipo e ispezione standardizzata dei lotti di fabbrica. Supportiamo la verifica di campioni, la produzione di prova in piccoli lotti e la produzione in volume di assemblaggi di cavi personalizzati. Registrazioni o rapporti di test possono essere forniti in base all'ambito di ispezione concordato e ai requisiti del cliente, garantendo che i prodotti soddisfino gli standard di prestazione elettrica e meccanica specifici del progetto.

Parametro richiesto	Descrizione dettagliata del requisito
Standard SDI	Specificare la specifica applicabile: HD-SDI / 3G-SDI / 6G-SDI / 12G-SDI, determinata dai requisiti di risoluzione e larghezza di banda del progetto
Lunghezza del cavo	Confermare la lunghezza di un singolo cavo, la distanza totale di cablaggio e il numero di nodi di connessione per evitare perdite di segnale causate da giunzioni eccessive
Modello di cavo	Specificare marca e modello designati, o affidare al fornitore la raccomandazione di modelli corrispondenti in base alla velocità SDI e ai requisiti di attenuazione
Configurazione del connettore	Chiarire il tipo di interfaccia terminale (BNC/HD-BNC/DIN), il sesso e le restrizioni di spazio di installazione per garantire l'adattamento di impedenza
Ambiente di applicazione	Distinguere installazione fissa indoor, riprese dal vivo mobili, scenari esterni impermeabili e resistenti alle intemperie, per confermare i requisiti di guaina e struttura del cavo
Requisiti di accettazione e test	Chiarire gli standard di ispezione personalizzati: test di continuità e cortocircuito di base, verifica delle prestazioni ad alta frequenza a livello di cavo (perdita di inserzione, perdita di ritorno) e test opzionali del segnale SDI a livello di sistema (verifica jitter e BER) con requisiti di rapporto di test ufficiale

7. FAQ: Domande frequenti sui cavi SDI

D1: Qual è la distanza massima di trasmissione effettiva dei cavi SDI?

La distanza di trasmissione pratica non è un valore fisso. Dipende da quattro fattori fondamentali: velocità del segnale SDI, prestazioni di attenuazione ad alta frequenza del cavo, qualità del contatto del connettore e capacità di equalizzazione dell'apparecchiatura ricevente. Cavi a bassa perdita di alta qualità possono raggiungere distanze di trasmissione maggiori sotto lo stesso standard. Per progetti ingegneristici chiave, è necessario fare riferimento ai dati di test ufficiali del produttore e completare la verifica del collegamento in loco.

D2: I cavi SDI possono trasmettere segnali audio simultaneamente?

SDI supporta audio integrato in formati compatibili, consentendo ai canali audio supportati di essere trasportati insieme al video sulla stessa connessione senza cablaggio aggiuntivo. Il numero di canali audio disponibili e i formati audio specifici dipendono dalla specifica SDI applicabile e dalle capacità funzionali dell'apparecchiatura professionale collegata.

D3: I segnali SDI e HDMI possono essere direttamente interconnessi e usati in modo intercambiabile?

SDI e HDMI utilizzano interfacce fisiche e formati di trasmissione del segnale completamente diversi, quindi le loro porte non possono essere collegate direttamente o intercambiabili. È necessario un convertitore SDI-HDMI o HDMI-SDI appropriato per la conversione del segnale tra standard, a seconda della direzione di trasmissione del segnale e dei formati supportati dall'apparecchiatura anteriore e posteriore.

D4: Gli assemblaggi di cavi SDI necessitano di sostituzione e manutenzione regolari?

Per cavi mobili utilizzati frequentemente o assemblaggi esposti a ambienti industriali e di produzione in loco difficili, sono raccomandati ispezione visiva e controlli delle prestazioni regolari. In caso di perdita intermittente del segnale, bloccaggio instabile dell'apparecchiatura, sfarfallio video o danni fisici visibili (usura della guaina, connettori allentati), ispezionare il collegamento di trasmissione completo e sostituire l'assemblaggio del cavo se test professionali confermano il degrado delle prestazioni.

Conclusione

Gli assemblaggi di cavi SDI sono supporti di trasmissione di grado professionale costruiti per gli standard della serie SMPTE SDI, dedicati alla trasmissione video non compressa a bassa latenza e audio integrato per scenari professionali. Il funzionamento stabile del sistema SDI si basa su una corrispondenza standardizzata degli standard, una selezione ragionevole della struttura del cavo, un accurato adattamento di impedenza e una rigorosa verifica delle prestazioni. Valutando indicatori chiave tra cui velocità dati SDI, attenuazione ad alta frequenza del cavo, compatibilità dei connettori e requisiti di test in loco, gli ingegneri possono selezionare scientificamente assemblaggi di cavi SDI personalizzati adatti ed evitare efficacemente rischi di instabilità del collegamento, perdita di segnale e guasto di trasmissione in progetti di trasmissione, medici e di sorveglianza.
