Los arneses de cables y los ensamblajes de cables proporcionan interconexión de potencia y señal para sistemas eléctricos y electrónicos. Aunque a menudo se agrupan en la documentación de producto, su flexibilidad estructural, requisitos de instalación y entorno, y flujos de fabricación difieren sustancialmente. Para los equipos de diseño y compras de OEM, una selección de interconexión desalineada suele causar cotizaciones inexactas, instalación difícil en sitio, protección ambiental insuficiente y mayores costes de mantenimiento a largo plazo. En lugar de elegir solo por el nombre del producto, los ingenieros deben basar las decisiones en cuatro variables prácticas del proyecto: topología de conexión, geometría de encaminamiento, entorno de operación y alcance de validación requerido. Esta guía explica criterios prácticos de selección, restricciones de fabricación y requisitos de preparación de RFQ para ayudar a ingenieros y equipos de compras a definir un enfoque de fabricación adecuado.
1. Comience por la aplicación, no por el nombre del producto
El error de selección más común es emparejar proyectos con etiquetas genéricas de producto en lugar de requisitos reales de diseño. Los arneses de cables y los ensamblajes de cables tienen capacidades superpuestas, sin una distinción estricta entre ambos en todas las aplicaciones industriales. Para eliminar la mala selección, califique su proyecto mediante cuatro preguntas de ingeniería específicas antes de fijar una solución.
-
¿Qué está conectando? ¿Múltiples componentes internos o dispositivos separados?
-
¿Qué tan complejo es el encaminamiento? ¿Se requieren ramales, puntos de montaje o longitudes de cable variables?
-
¿En qué entorno operará? ¿Estará expuesto a humedad, aceite, vibración, abrasión o UV?
-
¿Qué validación se requiere? ¿Se especifican apantallamiento, integridad de señal, seguridad eléctrica o pruebas de ciclo de vida?

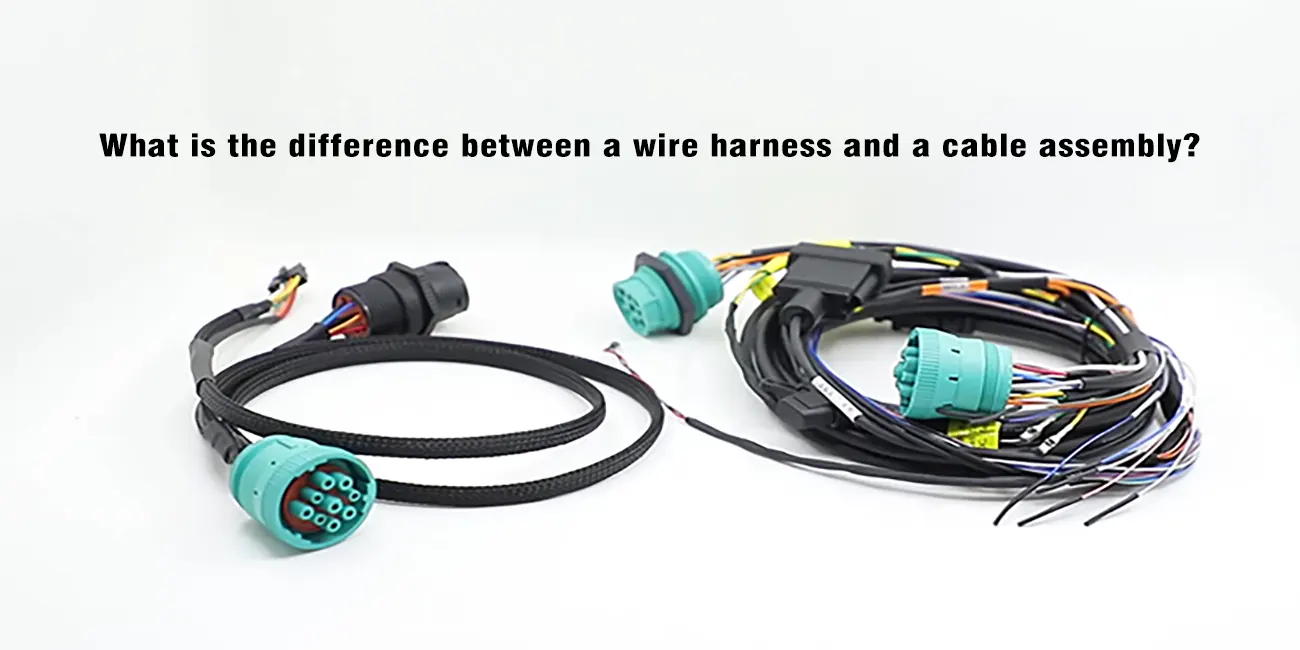

Para una comparación básica de sus estructuras y aplicaciones típicas, consulte nuestra guía sobre las diferencias entre arneses de cables y ensamblajes de cables.
2. ¿Cuándo debería elegir un arnés de cables?
Los arneses de cables suelen preferirse para sistemas de interconexión complejos con múltiples ramales que se benefician de una gestión centralizada del cableado y un ensamblaje estandarizado. Destacan en consolidar circuitos dispersos en una única unidad prefabricada, agilizando la producción en masa, la instalación consistente en sitio y la resolución sistemática de fallos de circuitos para equipos industriales y comerciales.
Múltiples circuitos y conexiones ramificadas
Para sistemas que integran múltiples sensores, actuadores, módulos de control y nodos de potencia, los arneses de cables consolidan circuitos individuales en un ensamblaje unificado con posiciones de ramal definidas y ubicaciones de conector. Esta disposición estandariza el encaminamiento y la instalación entre lotes de producción, reduciendo el trabajo de cableado en sitio y ayudando a mantener una calidad de ensamblaje consistente.
Encaminamiento complejo dentro del equipo
Los gabinetes de control industrial, la robótica automatizada, los sistemas eléctricos automotrices y la maquinaria de precisión a menudo requieren un encaminamiento interno restringido con trayectorias fijas y colocación direccional de conectores. Los arneses de cables personalizados admiten longitudes de cable variables, margen de curvatura requerido y radio de curvatura mínimo, y clips y soportes de montaje preposicionados. El encaminamiento prefabricado se alinea con las envolventes mecánicas estándar del equipo, optimizando el espacio interno limitado y ofreciendo diseños de cableado consistentes y repetibles entre lotes de producción.
Consideraciones de instalación y mantenimiento
Los arneses de cables personalizados pueden incorporar conductores codificados por color, etiquetas de identificación de cables, clips de montaje, soportes y otros accesorios de encaminamiento para simplificar la instalación y reducir errores de cableado. En escenarios de servicio y mantenimiento, la disposición estructurada de ramales simplifica la localización de fallos y el reemplazo específico de componentes. El reemplazo individual de ramales es factible dependiendo del diseño del conector, la segmentación del arnés y la configuración de montaje fija, lo que hace que las disposiciones estructuradas de arneses sean ideales para producción a largo plazo y diseños de sistemas mantenibles.
3. ¿Cuándo es el ensamblaje de cables la mejor opción?
Los ensamblajes de cables se usan comúnmente para conexiones punto a punto entre dispositivos, módulos o interfaces eléctricas. Según el diseño, pueden incorporar cables de un solo conductor o multiconductor, múltiples conectores, apantallamiento, sobremoldeo y conexiones ramificadas. La configuración adecuada depende de los requisitos eléctricos, la disposición mecánica y las condiciones ambientales de la aplicación, ofreciendo rendimiento de transmisión adaptado y protección mecánica para casos de uso específicos.
Conexiones eléctricas punto a punto
Los ensamblajes de cables destacan en interconexiones estructuradas y controladas para líneas de señal de sensores, cables de alimentación de equipos, enlaces Ethernet industriales y cableado de comunicación de baja tensión. Cada ensamblaje está diseñado para una trayectoria de transmisión definida, estabilizando la entrega de potencia y señal mientras minimiza la interferencia entre circuitos. Están disponibles tanto ensamblajes de cables de trayectoria única como de múltiples ramales, lo que los hace adaptables para diseños de equipos modulares y arquitecturas de sistema estandarizadas.
Requisitos de apantallamiento, funda y conector
Los ensamblajes de cables de alto rendimiento a menudo utilizan características específicas de la aplicación, incluyendo capas de apantallamiento total o parcial, fundas exteriores de cable duraderas, estructuras de alivio de tensión diseñadas y terminaciones de conector sobremoldeadas. Los diseños de sobremoldeo y alivio de tensión mitigan el estrés mecánico en los puntos de conexión, mientras que las configuraciones de apantallamiento abordan los requisitos de EMC e integridad de señal. Estas características protectoras son opcionales y personalizadas por proyecto, con efectividad verificada mediante pruebas aplicables según grados de material, diseño estructural y especificaciones del proyecto.
Aplicaciones que requieren protección ambiental
Con materiales personalizables resistentes al agua, al aceite y estabilizados contra UV, combinados con interfaces de conector selladas, los ensamblajes de cables se adaptan a condiciones operativas severas, incluyendo despliegue en exteriores, movimiento mecánico dinámico y entornos industriales húmedos. El rendimiento ambiental no es inherente al tipo de producto, sino que se deriva de la selección de materiales, el diseño de sellado y los resultados de pruebas validadas. Un ensamblaje de cables correctamente diseñado puede proporcionar la protección ambiental requerida para una aplicación específica cuando sus materiales, interfaces de sellado y resultados de validación cumplen las condiciones operativas definidas.
4. Cinco factores de ingeniería que determinan la solución adecuada
La selección de ingeniería debe tener en cuenta tanto los requisitos de diseño como las restricciones de fabricación. Antes de liberar un diseño, verifique las dimensiones de los ramales y las orientaciones de los conectores contra la disposición de encaminamiento prevista. Las pruebas de fuerza de tracción de terminales engarzados pueden ser requeridas por la especificación aplicable, mientras que los números de parte de conectores, las características de polarización y las asignaciones de circuitos deben coincidir con los planos liberados y la BOM. Los ensamblajes apantallados o de alta velocidad pueden requerir verificación adicional de integridad de señal o apantallamiento, según la interfaz y la aplicación.
La selección precisa de la solución se basa en cinco dimensiones de ingeniería centrales que determinan directamente la estructura del producto, los procesos de fabricación y los criterios de aceptación. Estos parámetros ayudan a los ingenieros a seleccionar una solución basada en requisitos de proyecto medibles. Detalles críticos como la polarización del conector, el control de impedancia y la terminación del apantallamiento refinan aún más los requisitos de construcción para proyectos industriales de alta fiabilidad.
|
Factores de selección
|
Contenido clave de confirmación e impacto en la fabricación
|
|---|---|
|
Requisitos eléctricos
|
Confirme voltaje nominal, corriente de operación, calibre del conductor y tipo de señal. El dimensionamiento del conductor y la selección del aislamiento deben tener en cuenta la capacidad de corriente, el aumento de temperatura, la clasificación de voltaje y las condiciones de instalación. Las aplicaciones de alta velocidad o alta frecuencia pueden requerir impedancia controlada, apantallamiento adecuado y diseño de terminación adecuado según las especificaciones de interfaz y los requisitos de integridad de señal.
|
|
Encaminamiento y geometría
|
Evalúe la cantidad de ramales, la longitud total del cable, la tolerancia dimensional, el radio de curvatura mínimo y las restricciones espaciales de encaminamiento. Las disposiciones complejas de múltiples ramales con trayectorias variables normalmente se benefician de la integración de arneses de cables. El encaminamiento corto y fijo no requiere exclusivamente ensamblajes de cables; la selección final depende del recuento de ramales, la estandarización de interfaces y los requisitos de mantenibilidad, que también determinan las especificaciones de utillaje personalizado y procesos de corte.
|
|
Condiciones ambientales
|
Evalúe el rango de temperatura de operación, la humedad, la corrosión por aceite industrial, la frecuencia de vibración mecánica y la exposición a UV. Los entornos severos requieren materiales de funda modificados, terminales sellados y estructuras fijas antivibración, elevando los requisitos para la selección de materias primas y los procesos de post-procesamiento.
|
|
Protección e interfaces
|
Confirme el grado de apantallamiento, los requisitos de aislamiento y la clasificación IP aplicable para el ensamblaje o interfaz especificada, los estándares de impermeabilidad y resistencia al polvo, y los modelos de conector/terminal. La coincidencia de interfaces personalizadas y las estructuras de apantallamiento multicapa a menudo se requieren para equipos de precisión, determinando los procesos de ensamblaje y moldeo de conectores.
|
|
Calidad y ciclo de vida
|
Defina regímenes de prueba obligatorios, expectativas de vida útil, protocolos de trazabilidad de lotes y reglas de mantenibilidad en campo. Los equipos industriales de ciclo de vida largo requieren un estricto control de calidad del engarzado de terminales, verificación de fuerza de tracción e inspecciones de consistencia de lotes. Se implementan controles de proceso mejorados y pruebas de unidad completa para aplicaciones de alta fiabilidad para cumplir con estándares de rendimiento operativo sostenido.
|
5. Tabla práctica de decisión de selección (por condición del proyecto)
Utilice la siguiente tabla como herramienta de cribado inicial. La configuración final debe confirmarse contra los requisitos eléctricos, mecánicos y ambientales del proyecto.
|
Condición del proyecto
|
Prioridad de solución recomendada
|
Elementos clave de verificación antes de la finalización
|
|---|---|---|
|
Múltiples componentes internos que requieren conexiones ramificadas (sistemas multisensor/actuador)
|
Arnés de cables
|
Dimensiones de ramales, puntos de montaje, orientación del conector, compatibilidad de conectores y asignación de circuitos
|
|
Enlaces punto a punto independientes entre dos dispositivos/módulos separados
|
Ensamblaje de cables
|
Especificaciones de acoplamiento de conectores, calibre del cable, tolerancia de longitud terminada y diseño de alivio de tensión
|
|
Entornos eléctricamente ruidosos para transmisión de señales de precisión
|
Dependiente de la aplicación (evaluar ambos)
|
Cobertura de apantallamiento, método de terminación, requisitos de impedancia donde aplique y validación EMC requerida
|
|
Entornos operativos industriales en exteriores, húmedos o aceitosos
|
Dependiente de la aplicación (evaluar ambos)
|
Clasificación del material de la funda, grado IP del conector sellado, resistencia UV y datos de pruebas ambientales validadas
|
|
Disposiciones ramificadas complejas + requisitos de protección ambiental severa
|
Arnés de cables personalizado o ensamblaje de cables con características protectoras integradas
|
Proceso de sellado de ramales, sobremoldeo localizado, durabilidad de montaje fijo, rendimiento EMC y validación requerida de rendimiento de señal/ambiental
|
6. Cómo las decisiones de diseño afectan el coste de fabricación
Muchos equipos de compras comparan el precio unitario basándose únicamente en las categorías de producto, aunque los costes reales del proyecto están impulsados por parámetros de diseño personalizados, no por nombres de producto. Los costes de material pueden ser una parte importante del coste total, pero su proporción varía con la selección de conectores, la complejidad del ensamblaje, el volumen de producción, los requisitos de utillaje y el alcance de inspección. Comprender estos impulsores de coste evita comparaciones de precios injustas y permite compensaciones de diseño basadas en datos.
Variables de coste de materiales y conectores
Los costes de material dependen del calibre del conductor, la construcción del cable, los materiales de aislamiento y funda, los requisitos de apantallamiento, la serie de conectores, las especificaciones de terminales y los componentes de sellado. Los materiales especializados y los conectores específicos de aplicación pueden aumentar los costes unitarios, mientras que la longitud de cable requerida y la utilización de material también afectan el consumo total. La contribución real al coste de cada artículo varía según el diseño y el volumen del pedido.
Mano de obra de ensamblaje y sobrecarga de utillaje personalizado
Los arneses de cables complejos con múltiples ramales requieren clasificación manual, posicionamiento y ensamblaje por capas, lo que aumenta el tiempo de ensamblaje y los requisitos de mano de obra. Las disposiciones de encaminamiento personalizadas y las posiciones de ramal especiales necesitan utillaje de tablero de arnés personalizado y plantillas de posicionamiento. Para ensamblajes de cables que requieren moldeo integral y estructuras especiales de alivio de tensión, se necesitan moldes de inyección dedicados y equipo de procesamiento, lo que eleva los costes fijos de producción.
Requisitos de prueba y amortización de la escala de producción
Las pruebas integrales (continuidad, resistencia de aislamiento, rigidez dieléctrica, estabilidad de señal) mejoran la fiabilidad del producto pero extienden el tiempo de ciclo y aumentan los costes de inspección. Los pedidos de prototipos de lotes pequeños incurren en mayores sobrecargas por unidad de utillaje, configuración y pruebas, mientras que la producción en masa amortiza los gastos fijos de ingeniería y utillaje para reducir el precio unitario. Para una referencia de costes precisa, compare siempre las cotizaciones bajo especificaciones de material, controles de proceso y alcances de validación idénticos.
7. ¿Qué información debe enviar para una cotización precisa?
La documentación incompleta de RFQ es una causa principal de discrepancias en cotizaciones, retrasos en entregas y revisiones de diseño. Para recibir una cotización precisa y fabricable, los equipos de ingeniería y compras deben enviar los detalles clave del proyecto por adelantado. La lista de verificación a continuación cubre la información clave comúnmente necesaria para una cotización inicial y revisión de ingeniería.
Archivos de diseño y disposición
Planos de ingeniería 2D, modelos 3D o diagramas de cableado detallados; marcado claro de ubicaciones de ramales, trayectorias de encaminamiento, puntos de montaje fijos y tolerancias dimensionales mecánicas.
Componentes e interfaces
Lista de materiales (BOM) completa, incluyendo números de parte aprobados; pares de conectores coincidentes, características de polarización y codificación de conectores, y especificaciones de terminales estandarizadas.
Especificaciones y dimensiones del cable
Tipo de cable o alambre, calibre del conductor (AWG o equivalente métrico), grado de aislamiento y requisitos de configuración de apantallamiento; longitud terminada del cable y puntos de referencia de medición, y tolerancias dimensionales permitidas.
Requisitos eléctricos y ambientales
Voltaje nominal, corriente de trabajo y tipo de transmisión de señal; rango de temperatura de operación continua; clasificación IP requerida para el ensamblaje o interfaz especificada, resistencia química/al aceite, resistencia a vibración y resistencia UV, y métodos de prueba aplicables.
Requisitos de prueba y calidad
Estándares de industria aplicables y criterios de aceptación mutuamente confirmados; pruebas eléctricas requeridas incluyendo continuidad, resistencia de aislamiento y prueba de rigidez dieléctrica; verificación obligatoria de rendimiento de señal para ensamblajes de alta velocidad; registros de inspección formales, reglas de trazabilidad de lotes y requisitos de aprobación de muestras de preproducción.
Términos de producción y entrega
Cantidad de muestras de prototipo, volumen de pedido inicial y uso anual estimado o volumen de producción; plazo de entrega objetivo, calendario de entrega, embalaje y requisitos de envío.
Si su diseño es preliminar o está parcialmente finalizado, envíe los planos disponibles, muestras físicas o requisitos funcionales centrales. Nuestro equipo de ingeniería puede evaluar la fabricabilidad, identificar parámetros faltantes y confirmar un enfoque de fabricación adecuado alineado con las restricciones de su proyecto.
8. Controles de fabricación y calidad antes de la producción
Después de finalizar una solución de arnés de cables o ensamblaje de cables, la verificación estandarizada de preproducción asegura la consistencia del lote y el cumplimiento de los requisitos específicos del proyecto. Los procesos de fabricación e inspección siguen las porciones aplicables del estándar IPC/WHMA-A-620 donde lo especifiquen los términos del proyecto, junto con los criterios de aceptación definidos por el cliente. No existe un régimen de inspección universal aplicable a todos los productos personalizados; los alcances de prueba y los controles de proceso se adaptan a las demandas eléctricas, mecánicas y ambientales de cada proyecto.
La verificación de preproducción normalmente cubre tres áreas: conformidad de materiales contra la BOM y los planos aprobados; preparación de procesos para operaciones como pelado de cables, engarzado, soldadura y sobremoldeo, donde aplique; e inspección o pruebas eléctricas definidas por el plan de control aprobado. Las comprobaciones eléctricas típicas pueden incluir continuidad, asignación de pines, resistencia de aislamiento o prueba de rigidez dieléctrica, según las especificaciones del producto y los requisitos del cliente.
Donde lo requiera el proyecto o el acuerdo de calidad, la aprobación formal de muestras debe completarse antes de la producción en masa. La revisión del plano liberado, la BOM, los criterios de inspección y los requisitos de proceso aplicables deben controlarse estrictamente durante toda la producción. IPC/WHMA-A-620 proporciona requisitos de mano de obra y criterios de aceptación para ensamblajes de cables y arneses de cables. Sus disposiciones aplicables deben usarse junto con los planos de producto liberados, las especificaciones del cliente y los requisitos de validación específicos del proyecto. No reemplaza pruebas separadas de rendimiento ambiental, EMC o eléctrico donde esas pruebas sean requeridas.
Una clasificación IP debe declararse solo para la configuración de ensamblaje o interfaz especificada que haya sido evaluada bajo las condiciones de prueba aplicables, en lugar de generalizarse para todo el producto basándose únicamente en las especificaciones de componentes individuales.
9. Preguntas frecuentes
¿Puede un ensamblaje de cables incluir múltiples ramales? Sí. Aunque los ensamblajes de cables se asocian comúnmente con conexiones punto a punto, los ensamblajes de cables personalizados con múltiples ramales son totalmente factibles. Tanto los arneses de cables como los ensamblajes de cables admiten disposiciones ramificadas, fundas exteriores unificadas y estructuras protectoras específicas. La selección del producto depende de la complejidad del encaminamiento y los requisitos de la aplicación, no de limitaciones estructurales fijas.
¿Puede un arnés de cables usar cables con funda? Sí. Un arnés de cables puede incorporar cables con funda, apantallados o clasificados para alta temperatura. La protección adicional y el rendimiento eléctrico dependen de la construcción del cable, los materiales, el diseño del apantallamiento y las condiciones de instalación.
¿Qué es más rentable: un arnés de cables o un ensamblaje de cables? No existe una ventaja de coste universal para ninguno de los dos productos. El precio depende de las especificaciones del conductor, el grado del conector, la complejidad del proceso, el alcance de las pruebas y el volumen de producción. Las disposiciones simples punto a punto pueden favorecer a los ensamblajes de cables en algunos casos, mientras que los diseños de arneses integrados pueden reducir los costes generales del sistema para sistemas complejos de múltiples ramales cuando se evalúan bajo condiciones de proyecto idénticas.
¿Qué información se necesita para fabricar un arnés de cables o ensamblaje de cables personalizado? La fabricación precisa requiere planos de cableado, listas de BOM, especificaciones de componentes, requisitos eléctricos y ambientales, estándares de prueba y demandas de lotes de producción. La información incompleta dará lugar a ajustes de solución y desviaciones de cotización.
¿Pueden los arneses de cables y los ensamblajes de cables usar los mismos conectores? Sí, tanto los arneses de cables como los ensamblajes de cables pueden utilizar familias de conectores idénticas, siempre que las carcasas, terminales, tamaños de cable, clasificaciones eléctricas y especificaciones ambientales seleccionadas sean compatibles con la aplicación prevista. La selección de conectores depende de la capacidad de voltaje/corriente del sistema, el tipo de señal, el entorno de instalación y el tamaño del cable, no de si el ensamblaje final se define como arnés de cables o ensamblaje de cables. Las familias de conectores estandarizadas pueden admitir ambos tipos de ensamblaje para simplificar las compras y la consistencia del sistema.
10. Obtenga soporte de ingeniería para su proyecto de interconexión personalizado
¿Necesita ayuda para seleccionar un arnés de cables o ensamblaje de cables para su equipo? Envíenos sus planos, BOM, números de parte de conectores o muestras de producto disponibles. Nuestro equipo de ingeniería puede revisar las restricciones de encaminamiento, los requisitos eléctricos, las condiciones ambientales y los volúmenes de producción para evaluar la fabricabilidad y preparar una cotización específica del proyecto. Contacte a nuestro equipo para discutir sus requisitos de arnés de cables o ensamblaje de cables personalizado.
