I fasci di cablaggio e gli assemblaggi di cavi forniscono entrambi interconnessione di potenza e segnale per sistemi elettrici ed elettronici. Sebbene spesso raggruppati nella documentazione di prodotto, la loro flessibilità strutturale, i requisiti di installazione e ambientali e i flussi di produzione differiscono sostanzialmente. Per i team di progettazione e approvvigionamento OEM, una selezione di interconnessione non allineata causa comunemente quotazioni imprecise, installazione difficile in loco, protezione ambientale insufficiente e maggiori costi di manutenzione a lungo termine. Invece di scegliere solo in base al nome del prodotto, gli ingegneri dovrebbero basare le decisioni su quattro variabili pratiche del progetto: topologia di connessione, geometria di instradamento, ambiente operativo e ambito di validazione richiesto. Questa guida spiega criteri di selezione pratici, vincoli di produzione e requisiti di preparazione RFQ per aiutare ingegneri e team di approvvigionamento a definire un approccio di produzione adeguato.
1. Inizia dall'applicazione, non dal nome del prodotto
L'errore di selezione più comune è abbinare i progetti a etichette di prodotto generiche invece che ai requisiti di progettazione effettivi. I fasci di cablaggio e gli assemblaggi di cavi hanno capacità sovrapposte, senza una distinzione rigorosa tra i due in tutte le applicazioni industriali. Per eliminare la selezione errata, qualifica il tuo progetto attraverso quattro domande ingegneristiche mirate prima di bloccare una soluzione.
-
Cosa stai collegando? Più componenti interni o dispositivi separati?
-
Quanto è complesso l'instradamento? Sono necessari rami, punti di montaggio o lunghezze dei fili variabili?
-
In quale ambiente opererà? Sarà esposto a umidità, olio, vibrazioni, abrasione o raggi UV?
-
Quale validazione è richiesta? Sono specificati schermatura, integrità del segnale, sicurezza elettrica o test del ciclo di vita?
Per un confronto di base delle loro strutture e applicazioni tipiche, consulta la nostra guida sulle differenze tra fasci di cablaggio e assemblaggi di cavi.
2. Quando dovresti scegliere un fascio di cablaggio?
I fasci di cablaggio sono generalmente preferiti per sistemi di interconnessione complessi a rami multipli che beneficiano di una gestione centralizzata del cablaggio e di un assemblaggio standardizzato. Eccellono nel consolidare circuiti dispersi in un'unica unità prefabbricata, semplificando la produzione di massa, l'installazione coerente in loco e la risoluzione sistematica dei guasti dei circuiti per apparecchiature industriali e commerciali.
Circuiti multipli e connessioni ramificate
Per sistemi che integrano più sensori, attuatori, moduli di controllo e nodi di alimentazione, i fasci di cablaggio consolidano i singoli circuiti in un assemblaggio unificato con posizioni dei rami definite e posizioni dei connettori. Questa disposizione standardizza l'instradamento e l'installazione tra i lotti di produzione, riducendo il lavoro di cablaggio in loco e aiutando a mantenere una qualità di assemblaggio coerente.
Instradamento complesso all'interno dell'apparecchiatura
Armadi di controllo industriali, robotica automatizzata, sistemi elettrici automobilistici e macchinari di precisione richiedono spesso un instradamento interno vincolato con percorsi fissi e posizionamento direzionale dei connettori. I fasci di cablaggio personalizzati supportano lunghezze dei fili variabili, margine di curvatura richiesto e raggio di curvatura minimo, e clip e staffe di montaggio preposizionate. L'instradamento prefabbricato si allinea con gli involucri meccanici standard delle apparecchiature, ottimizzando lo spazio interno limitato e fornendo layout di cablaggio coerenti e ripetibili tra i lotti di produzione.
Considerazioni su installazione e manutenzione
I fasci di cablaggio personalizzati possono incorporare conduttori codificati a colori, etichette di identificazione dei fili, clip di montaggio, staffe e altri accessori di instradamento per semplificare l'installazione e ridurre gli errori di cablaggio. Negli scenari di assistenza e manutenzione, il layout strutturato dei rami semplifica la localizzazione dei guasti e la sostituzione mirata dei componenti. La sostituzione individuale dei rami è fattibile a seconda del design del connettore, della segmentazione del fascio e della configurazione di montaggio fissa, rendendo i layout strutturati dei fasci ideali per la produzione a lungo termine e design di sistemi manutenibili.
3. Quando è l'assemblaggio di cavi la scelta migliore?
Gli assemblaggi di cavi sono comunemente usati per connessioni punto-punto tra dispositivi, moduli o interfacce elettriche. A seconda del design, possono incorporare cavi unipolari o multipolari, più connettori, schermatura, sovramodellatura e connessioni ramificate. La configurazione appropriata dipende dai requisiti elettrici, dal layout meccanico e dalle condizioni ambientali dell'applicazione, offrendo prestazioni di trasmissione su misura e protezione meccanica per casi d'uso specifici.
Connessioni elettriche punto-punto
Gli assemblaggi di cavi eccellono in interconnessioni strutturate e controllate per linee di segnale dei sensori, cavi di alimentazione delle apparecchiature, collegamenti Ethernet industriali e cablaggi di comunicazione a bassa tensione. Ogni assemblaggio è progettato per un percorso di trasmissione definito, stabilizzando la potenza e la consegna del segnale riducendo al minimo le interferenze tra circuiti. Sono disponibili assemblaggi di cavi sia a percorso singolo che a rami multipli, rendendoli adattabili a design di apparecchiature modulari e architetture di sistema standardizzate.
Requisiti di schermatura, guaina e connettore
Gli assemblaggi di cavi ad alte prestazioni utilizzano spesso caratteristiche specifiche dell'applicazione, tra cui strati di schermatura completi o parziali, guaine esterne dei cavi durevoli, strutture di scarico della tensione progettate e terminazioni dei connettori sovramodellate. I design di sovramodellatura e scarico della tensione mitigano lo stress meccanico nei punti di connessione, mentre le configurazioni di schermatura soddisfano i requisiti EMC e di integrità del segnale. Queste caratteristiche protettive sono opzionali e personalizzate per progetto, con efficacia verificata attraverso test applicabili in base ai gradi dei materiali, al design strutturale e alle specifiche del progetto.
Applicazioni che richiedono protezione ambientale
Con materiali personalizzabili impermeabili, resistenti all'olio e stabilizzati ai raggi UV, abbinati a interfacce dei connettori sigillate, gli assemblaggi di cavi si adattano a condizioni operative difficili, tra cui installazione all'aperto, movimento meccanico dinamico e ambienti industriali umidi. Le prestazioni ambientali non sono inerenti al tipo di prodotto ma derivate dalla selezione dei materiali, dal design della sigillatura e dai risultati dei test validati. Un assemblaggio di cavi correttamente progettato può fornire la protezione ambientale richiesta per un'applicazione specifica quando i suoi materiali, le interfacce di sigillatura e i risultati di validazione soddisfano le condizioni operative definite.
4. Cinque fattori ingegneristici che determinano la soluzione giusta
La selezione ingegneristica dovrebbe tenere conto sia dei requisiti di progettazione che dei vincoli di produzione. Prima di rilasciare un progetto, verificare le dimensioni dei rami e gli orientamenti dei connettori rispetto al layout di instradamento previsto. I test di forza di trazione dei terminali crimpati possono essere richiesti dalla specifica applicabile, mentre i numeri di parte dei connettori, le caratteristiche di polarizzazione e le assegnazioni dei circuiti devono corrispondere ai disegni rilasciati e alla distinta base. Gli assemblaggi schermati o ad alta velocità possono richiedere ulteriori verifiche di integrità del segnale o schermatura, a seconda dell'interfaccia e dell'applicazione.
La selezione accurata della soluzione si basa su cinque dimensioni ingegneristiche fondamentali che determinano direttamente la struttura del prodotto, i processi di produzione e i criteri di accettazione. Questi parametri aiutano gli ingegneri a selezionare una soluzione basata su requisiti di progetto misurabili. Dettagli critici come la polarizzazione dei connettori, il controllo dell'impedenza e la terminazione della schermatura perfezionano ulteriormente i requisiti di costruzione per progetti industriali ad alta affidabilità.
|
Fattori di selezione
|
Contenuto chiave di conferma e impatto sulla produzione
|
|---|---|
|
Requisiti elettrici
|
Confermare tensione nominale, corrente operativa, sezione del conduttore e tipo di segnale. Il dimensionamento del conduttore e la selezione dell'isolamento dovrebbero tenere conto della capacità di corrente, dell'aumento di temperatura, della tensione nominale e delle condizioni di installazione. Le applicazioni ad alta velocità o alta frequenza possono richiedere impedenza controllata, schermatura appropriata e design di terminazione adeguato in base alle specifiche dell'interfaccia e ai requisiti di integrità del segnale.
|
|
Instradamento e geometria
|
Valutare la quantità di rami, la lunghezza totale del filo, la tolleranza dimensionale, il raggio di curvatura minimo e i vincoli di instradamento spaziale. I layout complessi a rami multipli con percorsi variabili generalmente beneficiano dell'integrazione del fascio di cablaggio. L'instradamento corto e fisso non richiede esclusivamente assemblaggi di cavi; la selezione finale dipende dal numero di rami, dalla standardizzazione dell'interfaccia e dai requisiti di manutenibilità, che determinano anche le specifiche di attrezzaggio personalizzato e processo di taglio.
|
|
Condizioni ambientali
|
Valutare l'intervallo di temperatura operativa, l'umidità, la corrosione da olio industriale, la frequenza delle vibrazioni meccaniche e l'esposizione ai raggi UV. Gli ambienti difficili richiedono materiali di guaina modificati, terminali sigillati e strutture fisse antivibrazione, aumentando i requisiti per la selezione delle materie prime e i processi di post-lavorazione.
|
|
Protezione e interfacce
|
Confermare il grado di schermatura, i requisiti di isolamento e il grado IP applicabile per l'assemblaggio o l'interfaccia specificata, gli standard di impermeabilità e antipolvere e i modelli di connettore/terminale. La corrispondenza personalizzata dell'interfaccia e le strutture di schermatura multistrato sono spesso richieste per apparecchiature di precisione, determinando i processi di assemblaggio e stampaggio dei connettori.
|
|
Qualità e ciclo di vita
|
Definire regimi di test obbligatori, aspettative di durata utile, protocolli di tracciabilità dei lotti e regole di manutenibilità sul campo. Le apparecchiature industriali a lungo ciclo di vita richiedono un rigoroso controllo di qualità della crimpatura dei terminali, verifica della forza di trazione e ispezioni di coerenza dei lotti. Controlli di processo migliorati e test dell'unità completa sono implementati per applicazioni ad alta affidabilità per soddisfare gli standard di prestazioni operative sostenute.
|
5. Tabella decisionale pratica di selezione (per condizione di progetto)
Utilizzare la tabella seguente come strumento di screening iniziale. La configurazione finale deve essere confermata rispetto ai requisiti elettrici, meccanici e ambientali del progetto.
|
Condizione del progetto
|
Priorità soluzione consigliata
|
Elementi chiave di verifica prima della finalizzazione
|
|---|---|---|
|
Più componenti interni che richiedono connessioni ramificate (sistemi multi-sensore/attuatore)
|
Fascio di cablaggio
|
Dimensioni dei rami, punti di montaggio, orientamento dei connettori, compatibilità dei connettori e assegnazione dei circuiti
|
|
Collegamenti punto-punto indipendenti tra due dispositivi/moduli separati
|
Assemblaggio di cavi
|
Specifiche di accoppiamento dei connettori, sezione del cavo, tolleranza di lunghezza finita e design di scarico della tensione
|
|
Ambienti elettricamente rumorosi per la trasmissione di segnali di precisione
|
Dipendente dall'applicazione (valutare entrambi)
|
Copertura della schermatura, metodo di terminazione, requisiti di impedenza ove applicabile e validazione EMC richiesta
|
|
Ambienti operativi industriali esterni, umidi o oleosi
|
Dipendente dall'applicazione (valutare entrambi)
|
Classificazione del materiale della guaina, grado IP del connettore sigillato, resistenza ai raggi UV e dati di test ambientale validati
|
|
Layout ramificati complessi + requisiti di protezione ambientale severi
|
Fascio di cablaggio personalizzato o assemblaggio di cavi con caratteristiche protettive integrate
|
Processo di sigillatura dei rami, sovramodellatura localizzata, durabilità del montaggio fisso, prestazioni EMC e validazione richiesta delle prestazioni segnale/ambientali
|

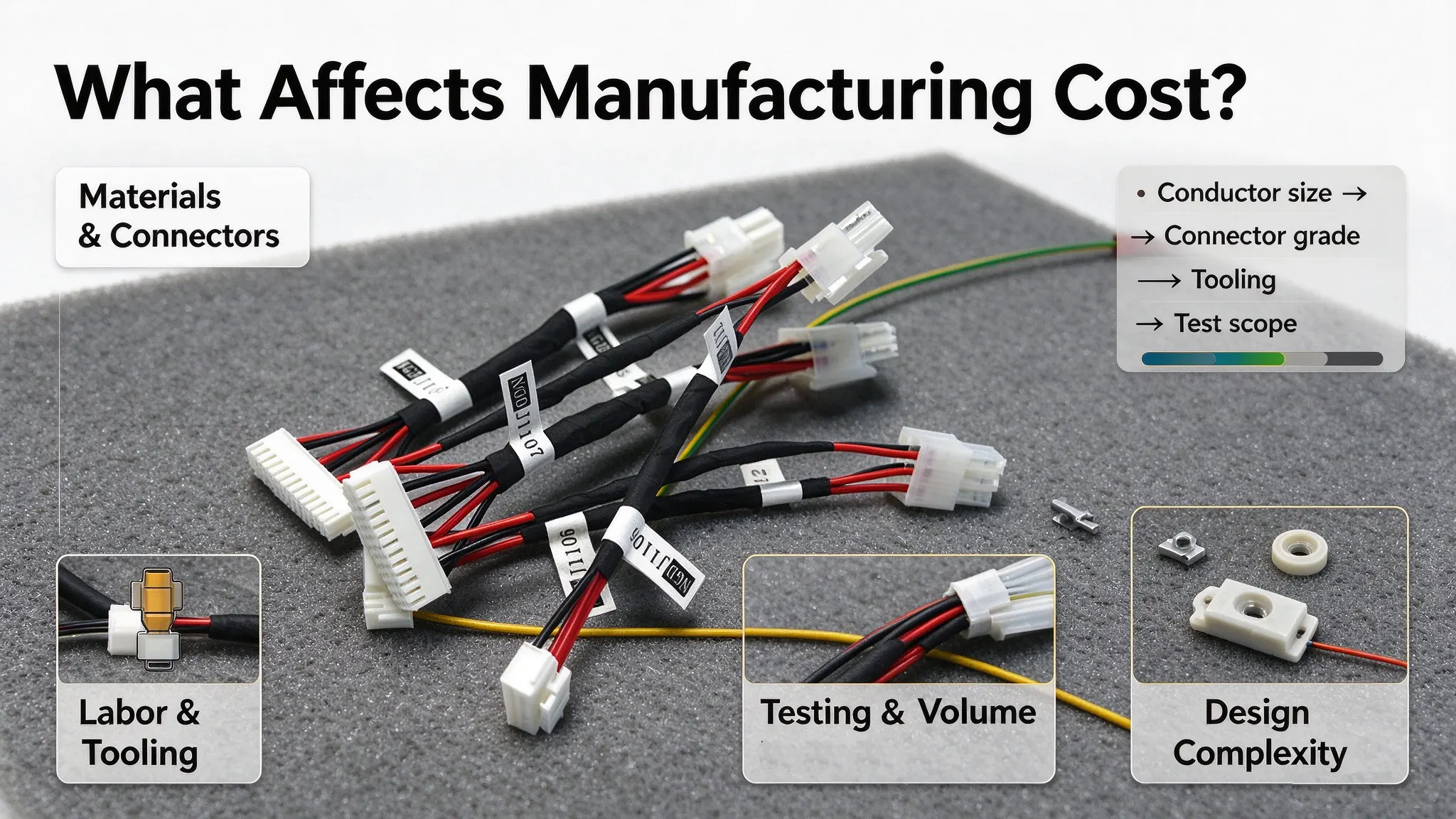

6. Come le scelte di progettazione influenzano il costo di produzione
Molti team di approvvigionamento confrontano il prezzo unitario basandosi esclusivamente sulle categorie di prodotto, sebbene i costi effettivi del progetto siano guidati da parametri di progettazione personalizzati, non da nomi di prodotto. I costi dei materiali possono rappresentare una parte importante del costo totale, ma la loro quota varia con la selezione dei connettori, la complessità dell'assemblaggio, il volume di produzione, i requisiti di attrezzaggio e l'ambito di ispezione. Comprendere questi fattori di costo previene confronti di prezzo ingiusti e consente compromessi di progettazione basati sui dati.
Variabili di costo di materiali e connettori
I costi dei materiali dipendono dalla sezione del conduttore, dalla costruzione del cavo, dai materiali di isolamento e guaina, dai requisiti di schermatura, dalla serie di connettori, dalle specifiche dei terminali e dai componenti di sigillatura. Materiali specializzati e connettori specifici per l'applicazione possono aumentare i costi unitari, mentre la lunghezza del cavo richiesta e l'utilizzo dei materiali influenzano anche il consumo totale. Il contributo effettivo al costo di ciascun elemento varia in base al design e al volume dell'ordine.
Manodopera di assemblaggio e spese generali per attrezzaggio personalizzato
I fasci di cablaggio complessi con rami multipli richiedono smistamento manuale, posizionamento e assemblaggio a strati, aumentando il tempo di assemblaggio e i requisiti di manodopera. Layout di instradamento personalizzati e posizioni speciali dei rami richiedono attrezzaggio personalizzato per pannello di fascio e dime di posizionamento. Per gli assemblaggi di cavi che richiedono stampaggio integrale e strutture speciali di scarico della tensione, sono necessari stampi a iniezione dedicati e attrezzature di lavorazione, aumentando i costi di produzione fissi.
Requisiti di test e ammortamento della scala di produzione
Test completi (continuità, resistenza di isolamento, tenuta dielettrica, stabilità del segnale) migliorano l'affidabilità del prodotto ma prolungano il tempo di ciclo e aumentano i costi di ispezione. Gli ordini di prototipi in piccoli lotti comportano maggiori spese generali per unità di attrezzaggio, configurazione e test, mentre la produzione di massa ammortizza le spese fisse di ingegneria e attrezzaggio per ridurre il prezzo unitario. Per un benchmarking accurato dei costi, confrontare sempre i preventivi con specifiche dei materiali, controlli di processo e ambiti di validazione identici.
7. Quali informazioni inviare per un preventivo accurato?
Una documentazione RFQ incompleta è una delle principali cause di discrepanze nei preventivi, ritardi nelle consegne e revisioni di progettazione. Per ricevere un preventivo accurato e producibile, i team di ingegneria e approvvigionamento dovrebbero inviare in anticipo i dettagli chiave del progetto. La checklist seguente copre le informazioni chiave comunemente necessarie per un preventivo iniziale e una revisione ingegneristica.
File di progettazione e layout
Disegni tecnici 2D, modelli 3D o schemi di cablaggio dettagliati; marcatura chiara delle posizioni dei rami, dei percorsi di instradamento, dei punti di montaggio fissi e delle tolleranze dimensionali meccaniche.
Componenti e interfacce
Distinta base (BOM) completa, inclusi i numeri di parte approvati; coppie di connettori abbinati, caratteristiche di polarizzazione e codifica dei connettori e specifiche dei terminali standardizzate.
Specifiche e dimensioni del cavo
Tipo di filo o cavo, sezione del conduttore (AWG o equivalente metrico), grado di isolamento e requisiti di configurazione della schermatura; lunghezza finita del cavo e punti di riferimento di misurazione e tolleranze dimensionali ammissibili.
Requisiti elettrici e ambientali
Tensione nominale, corrente di lavoro e tipo di trasmissione del segnale; intervallo di temperatura operativa continua; grado IP richiesto per l'assemblaggio o l'interfaccia specificata, resistenza chimica/olio, resistenza alle vibrazioni e ai raggi UV e metodi di test applicabili.
Requisiti di test e qualità
Standard industriali applicabili e criteri di accettazione reciprocamente confermati; test elettrici richiesti tra cui continuità, resistenza di isolamento e test di tenuta dielettrica; verifica obbligatoria delle prestazioni del segnale per assemblaggi ad alta velocità; registrazioni di ispezione formali, regole di tracciabilità dei lotti e requisiti di approvazione dei campioni di pre-produzione.
Termini di produzione e consegna
Quantità di campioni prototipo, volume dell'ordine iniziale e utilizzo annuale stimato o volume di produzione; tempo di consegna target, programma di consegna, imballaggio e requisiti di spedizione.
Se il tuo progetto è preliminare o parzialmente finalizzato, invia i disegni disponibili, i campioni fisici o i requisiti funzionali principali. Il nostro team di ingegneria può valutare la producibilità, identificare i parametri mancanti e confermare un approccio di produzione adeguato in linea con i vincoli del tuo progetto.
8. Controlli di produzione e qualità prima della produzione
Dopo aver finalizzato una soluzione di fascio di cablaggio o assemblaggio di cavi, la verifica standardizzata di pre-produzione garantisce la coerenza dei lotti e la conformità ai requisiti specifici del progetto. I processi di produzione e ispezione seguono le parti applicabili dello standard IPC/WHMA-A-620 ove specificato dai termini del progetto, insieme ai criteri di accettazione definiti dal cliente. Nessun regime di ispezione universale si applica a tutti i prodotti personalizzati; gli ambiti di test e i controlli di processo sono adattati alle esigenze elettriche, meccaniche e ambientali di ciascun progetto.
La verifica di pre-produzione copre tipicamente tre aree: conformità dei materiali rispetto alla BOM e ai disegni approvati; preparazione dei processi per operazioni quali spelatura, crimpatura, saldatura e sovramodellatura, ove applicabile; e ispezione o test elettrici definiti dal piano di controllo approvato. I controlli elettrici tipici possono includere continuità, assegnazione dei pin, resistenza di isolamento o test di tenuta dielettrica, a seconda delle specifiche del prodotto e dei requisiti del cliente.
Ove richiesto dal progetto o dall'accordo di qualità, l'approvazione formale del campione deve essere completata prima della produzione di massa. La revisione del disegno rilasciato, la BOM, i criteri di ispezione e i requisiti di processo applicabili devono essere rigorosamente controllati durante tutta la produzione. IPC/WHMA-A-620 fornisce requisiti di lavorazione e criteri di accettazione per assemblaggi di cavi e fasci di cablaggio. Le sue disposizioni applicabili devono essere utilizzate insieme ai disegni di prodotto rilasciati, alle specifiche del cliente e ai requisiti di validazione specifici del progetto. Non sostituisce test separati di prestazioni ambientali, EMC o elettriche ove tali test siano richiesti.
Un grado IP deve essere dichiarato solo per la configurazione di assemblaggio o interfaccia specificata che è stata valutata nelle condizioni di test applicabili, piuttosto che generalizzato per l'intero prodotto basandosi esclusivamente sulle specifiche dei singoli componenti.
9. Domande frequenti
Un assemblaggio di cavi può includere più rami? Sì. Sebbene gli assemblaggi di cavi siano comunemente associati a connessioni punto-punto, gli assemblaggi di cavi personalizzati a rami multipli sono completamente fattibili. Sia i fasci di cablaggio che gli assemblaggi di cavi supportano layout ramificati, guaine esterne unificate e strutture protettive mirate. La selezione del prodotto dipende dalla complessità dell'instradamento e dai requisiti dell'applicazione, non da limitazioni strutturali fisse.
Un fascio di cablaggio può utilizzare cavi con guaina? Sì. Un fascio di cablaggio può incorporare cavi con guaina, schermati o classificati per alte temperature. La protezione aggiuntiva e le prestazioni elettriche dipendono dalla costruzione del cavo, dai materiali, dal design della schermatura e dalle condizioni di installazione.
Qual è più conveniente: un fascio di cablaggio o un assemblaggio di cavi? Non esiste un vantaggio di costo universale per nessuno dei due prodotti. Il prezzo dipende dalle specifiche del conduttore, dal grado del connettore, dalla complessità del processo, dall'ambito dei test e dal volume di produzione. I layout semplici punto-punto possono favorire gli assemblaggi di cavi in alcuni casi, mentre i design integrati dei fasci possono ridurre i costi complessivi del sistema per sistemi complessi a rami multipli quando valutati in condizioni di progetto identiche.
Quali informazioni sono necessarie per produrre un fascio di cablaggio o un assemblaggio di cavi personalizzato? Una produzione accurata richiede schemi di cablaggio, liste BOM, specifiche dei componenti, requisiti elettrici e ambientali, standard di test e richieste di lotti di produzione. Informazioni incomplete porteranno ad aggiustamenti della soluzione e deviazioni nel preventivo.
I fasci di cablaggio e gli assemblaggi di cavi possono utilizzare gli stessi connettori? Sì, sia i fasci di cablaggio che gli assemblaggi di cavi possono utilizzare famiglie di connettori identiche, a condizione che gli alloggiamenti, i terminali, le dimensioni dei fili, le classificazioni elettriche e le specifiche ambientali selezionati siano compatibili con l'applicazione prevista. La selezione dei connettori dipende dalla capacità di tensione/corrente del sistema, dal tipo di segnale, dall'ambiente di installazione e dalla dimensione del filo, piuttosto che dal fatto che l'assemblaggio finale sia definito come fascio di cablaggio o assemblaggio di cavi. Le famiglie di connettori standardizzate possono supportare entrambi i tipi di assemblaggio per semplificare l'approvvigionamento e la coerenza del sistema.
