Un arnés de cableado marino es un conjunto eléctrico especializado diseñado para barcos, yates, plataformas offshore y sistemas electrónicos marinos. Integra cables marinos estructurados, cables blindados, conectores resistentes a la corrosión, terminales de precisión y componentes de protección multicapa en un sistema unificado y confiable para la distribución de energía a bordo, la transmisión de señales de bajo ruido y el funcionamiento estable de comunicaciones marítimas.
A diferencia de los arneses de cableado automotrices e industriales convencionales, los ensamblajes de cables marinos operan en entornos hostiles y corrosivos. Soportan erosión por niebla salina a largo plazo, humedad alta persistente, vibración mecánica continua, fluctuaciones drásticas de temperatura y salpicaduras de agua recurrentes o inmersión temporal. Estas rigurosas condiciones de operación requieren un rendimiento impermeable superior, durabilidad anticorrosión, tenacidad mecánica y resistencia al envejecimiento ambiental que las soluciones de cableado estándar no pueden ofrecer.
El diseño del arnés marino afecta la fiabilidad de instalación, el acceso de mantenimiento y el rendimiento eléctrico en toda la embarcación. Los diseños de cableado marino bien estructurados reducen la complejidad del montaje en sitio, disminuyen los costos de mantenimiento rutinario y minimizan fallas comunes de circuitos, incluyendo cortocircuitos e inestabilidad de señal. Un diseño personalizado confiable y una fabricación estandarizada ayudan a estabilizar los sistemas marinos centrales, cubriendo control de motor, navegación marina, iluminación a bordo y redes de comunicación marítima.

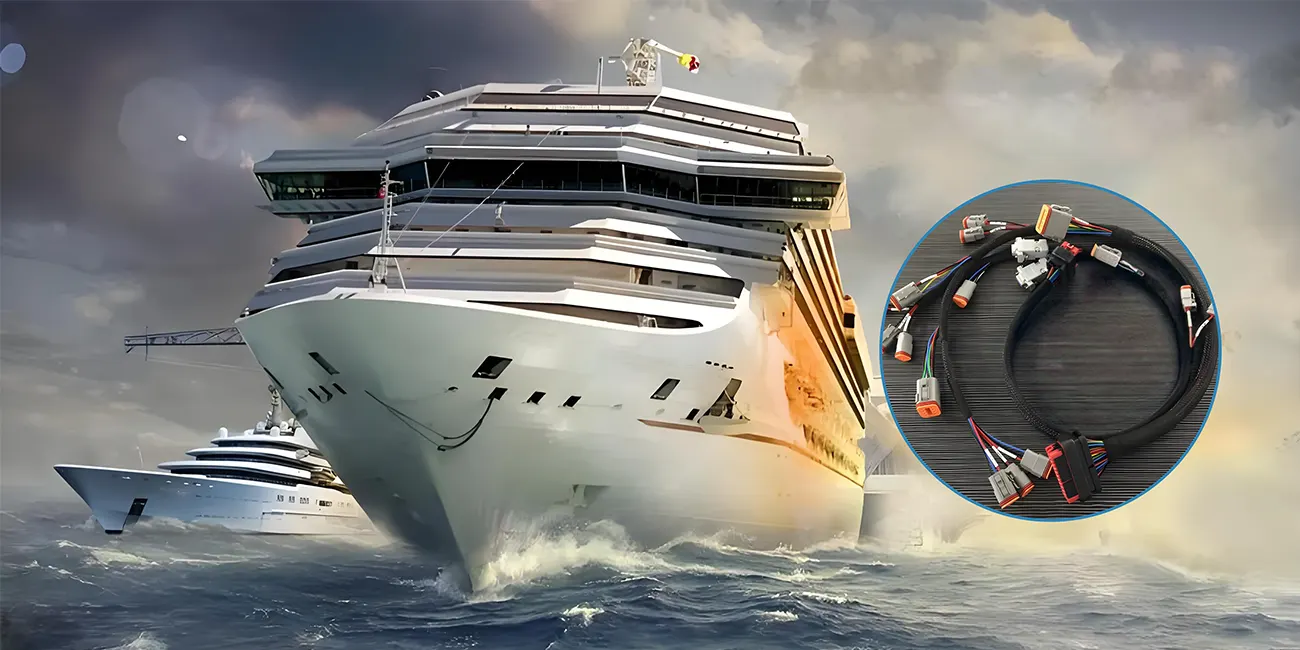

1. ¿Qué es un Arnés de Cableado Marino?
Un arnés de cableado marino es un sistema eléctrico integrado y de propósito específico que consolida cables discretos en un ensamblaje compacto, blindado y modular. Reemplazando la instalación desordenada y dispersa de cables individuales en el interior de la embarcación, la integración estandarizada de arneses marinos elimina el caos de cableado, reduce la dificultad de montaje, mejora la consistencia del circuito y simplifica drásticamente la futura inspección de equipos, reparación de fallas y mantenimiento rutinario.
Un arnés de cableado marino completo típicamente consta de los siguientes componentes centrales:
-
Cables de alimentación, control, señal y comunicación de grado marino
-
Terminales resistentes a la corrosión y componentes de contacto de precisión
-
Fundas protectoras multicapa, conductos y cubiertas aislantes
-
Accesorios de sellado impermeable y piezas de protección de aislamiento
-
Clips de montaje fijo, soportes y fijaciones de enrutamiento
Los arneses de cableado marinos se pueden personalizar con diferentes tipos de conectores, estructuras de sellado y configuraciones de protección según el tipo de embarcación, la ubicación de instalación y los requisitos funcionales, cubriendo compartimentos de motor, sistemas de navegación, unidades de gestión de batería, paneles de control y equipos eléctricos offshore.
2. Componentes Centrales del Arnés de Cableado Marino
El rendimiento general, la durabilidad y la adaptabilidad ambiental de los arneses de cableado marinos dependen de la coincidencia precisa de conductores, materiales de aislamiento, estructuras de protección y componentes de conexión. Cada pieza se selecciona estrictamente para resistir daños ambientales específicos del entorno marino.
2.1 Cables y Alambres de Grado Marino
Los cables eléctricos marinos comúnmente utilizan conductores de cobre estañado porque el estañado mejora la resistencia a la oxidación y la corrosión en entornos húmedos y expuestos a la sal, la principal causa de degradación de circuitos marinos. El núcleo de cobre proporciona transmisión estable de energía y señal con excelente flexibilidad de flexión para el enrutamiento complejo de embarcaciones. A diferencia de los cables comerciales ordinarios, los alambres de grado marino cuentan con resistencia integrada a la humedad, resistencia al aceite, retardancia de llama, estabilidad UV y resistencia a la abrasión para adaptarse a entornos de aguas abiertas y salas de máquinas cerradas.
|
Tipo de Cable
|
Aplicación Marina Típica
|
Material Clave y Características de Rendimiento
|
|---|---|---|
|
Cable de Alimentación
|
Sistemas de batería de embarcación, motores de propulsión, equipos eléctricos principales
|
Conductor de cobre estañado, aislamiento marino de servicio pesado, alta capacidad de conducción de corriente
|
|
Cable de Control
|
Sistemas de control de motor, equipos de automatización marina
|
Estructura flexible multicore, antivibración, transmisión estable de señal baja
|
|
Cable de Señal
|
Sensores marinos, sistemas de monitoreo y detección
|
Estructura blindada, resistencia a interferencias EMI, alta precisión de señal
|
|
Cable de Comunicación
|
Red a bordo, transmisión de datos, dispositivos de comunicación marítima
|
Par trenzado, estructura Ethernet o fibra óptica, antiinterferencia, transmisión estable de alta velocidad
|
2.2 Conectores y Terminales Impermeables y Resistentes a la Corrosión
Los conectores y terminales son los puntos críticos más propensos a fallas en los sistemas eléctricos marinos, determinando directamente el rendimiento impermeable general, la estabilidad de conexión y la fiabilidad antiaflojamiento. Todos los conectores de grado marino están diseñados específicamente para condiciones marítimas, con anillos de sellado de goma integrados, estructuras de bloqueo impermeables anti-desconexión, revestimiento de metales preciosos resistente a la corrosión y mecanismos de bloqueo antivibración para adaptarse al movimiento persistente de la embarcación y la exposición a la sal.
Diferentes zonas de instalación a bordo requieren clasificaciones de protección IP graduadas (IP65/IP67/IP68) adaptadas al estrés ambiental. Los equipos de cubierta expuestos exigen alta resistencia a salpicaduras e inmersión temporal; los conectores del compartimento del motor priorizan la tolerancia a altas temperaturas y el rendimiento antivibración; los conectores de navegación y comunicación de precisión requieren blindaje EMI avanzado y transmisión de señal ultraestable. Los conectores marinos debidamente seleccionados ayudan a reducir riesgos como oxidación de contactos, entrada de agua, conexiones sueltas y fallas intermitentes de señal.
2.3 Fundas Protectoras y Estructuras de Protección Mecánica
Los arneses de cableado marinos enfrentan vibración mecánica, fricción, impacto y flexión a largo plazo durante la navegación. La protección mecánica multicapa es esencial para prevenir daños en el aislamiento y fallas en el circuito.
-
Fundas Trenzadas: Proporciona excelente resistencia a la abrasión, organiza la disposición de los cables y admite enrutamiento flexible para áreas de cableado móviles.
-
Tubos Corrugados: Ofrece fuerte resistencia al impacto mecánico, ampliamente utilizado en áreas de alta vibración como salas de máquinas y sistemas de propulsión.
-
Tubos Termorretráctiles: Logra sellado de terminales, aislamiento impermeable y alivio de tensión para prevenir aflojamiento de terminales y penetración de agua.
-
Fundas Protectoras Personalizadas: Adopta PVC de grado marino, XLPE, silicona y materiales compuestos retardantes de llama, personalizados según el rango de temperatura, la humedad y las condiciones de exposición ambiental.
3. Requisitos Centrales de Diseño para Arnés de Cableado Marino
El diseño de arneses marinos requiere una consideración de ingeniería sistemática, equilibrando el rendimiento eléctrico, la adaptabilidad ambiental, la seguridad mecánica, la utilización del espacio y la mantenibilidad a largo plazo. Todos los estándares de diseño están estrictamente orientados a las condiciones de trabajo extremas de los entornos marinos.
3.1 Protección Impermeable y Rendimiento Anticorrosión
El rendimiento impermeable y anticorrosión es la máxima prioridad de diseño para todos los arneses de cableado marinos. Los entornos operativos de las embarcaciones presentan humedad alta persistente, niebla salina corrosiva, salpicaduras frecuentes de agua e inmersión temporal ocasional — condiciones que causan rápidamente oxidación de metales, corrosión de contactos y envejecimiento del aislamiento en sistemas de cableado estándar.
Los arneses marinos profesionales adoptan estrategias de protección sinérgica multicapa para combatir el daño ambiental marino, incluyendo conectores sellados impermeables, terminales aislados completamente sellados, refuerzo de sellado termorretráctil, fundas protectoras de envoltura completa y prensaestopas para cables impermeables. La protección IP graduada se despliega por escenario de aplicación: IP65 para áreas interiores/cubierta a prueba de polvo y salpicaduras. IP67 proporciona protección contra inmersión temporal bajo condiciones de prueba especificadas, mientras que IP68 se utiliza donde se requiere protección contra inmersión continua o prolongada bajo condiciones de prueba definidas por el fabricante. Además, los conductores de cobre estañado, los terminales resistentes a la corrosión con revestimiento de níquel/oro y los materiales aislantes de grado marino son estándar para suprimir la corrosión por sal y extender la vida útil del arnés.
3.2 Resistencia a la Vibración y Durabilidad Mecánica
Las embarcaciones marinas generan vibración continua de alta frecuencia y choque mecánico durante la navegación, particularmente en salas de máquinas, sistemas de propulsión y compartimentos de equipos hidráulicos. La vibración no regulada a largo plazo comúnmente causa aflojamiento de terminales, fractura por fatiga de cables, abrasión del aislamiento y desconexión accidental de conectores, lo que lleva a fallas repentinas del sistema eléctrico.
Para mitigar los riesgos de falla relacionados con la vibración, el diseño de arneses marinos sigue estrictas especificaciones de enrutamiento y fijación estandarizadas. Los ingenieros evitan curvas pronunciadas y tensión excesiva de cables, previenen el contacto del arnés con componentes mecánicos móviles, despliegan clips antivibración dedicados y soportes de montaje fijos, y aplican radios de curvatura mínimos estandarizados para todos los tipos de cables. Este diseño estructural sistemático asegura estabilidad mecánica a largo plazo y resistencia a la vibración para los sistemas de cableado marino.
3.3 Retardancia de Llama y Normas de Seguridad Marina
Las estructuras cerradas de cabina y compartimentos de equipos en las embarcaciones crean altos riesgos de incendio, haciendo que la retardancia de llama y la estabilidad térmica sean requisitos de seguridad no negociables para los materiales de arneses de cableado marinos. Todos los materiales adoptados cumplen con estrictas normas de seguridad marina, con retardancia de llama, baja densidad de humo, resistencia al calor y resistencia al aceite. Las opciones de alto rendimiento incluyen aislamiento XLPE retardante de llama, fundas libres de halógenos y bajo humo, y caucho de silicona de grado marino duradero.
Para embarcaciones comerciales, plataformas offshore y equipos de ingeniería marina, los arneses de cableado deben cumplir con especificaciones internacionales de seguridad marina, incluyendo las normas eléctricas IEC 60092 y los requisitos de las principales sociedades de clasificación (ABS, DNV, LR), asegurando una operación estable y segura bajo condiciones de trabajo marinas extremas.
3.4 Optimización del Espacio y Diseño Modular
El espacio de instalación a bordo es extremadamente limitado con diseños de equipos densos. Los arneses de cableado marinos adoptan un diseño modular integrado, fusionando múltiples circuitos independientes en un ensamblaje compacto para eliminar el desorden de cables y ahorrar espacio en la embarcación. Las estructuras modulares segmentadas admiten instalación independiente, inspección, solución de problemas y reemplazo parcial de subsistemas eléctricos individuales, reduciendo el tiempo de inactividad de los equipos y la carga de mantenimiento.
|
Requisito Ambiental y Operativo
|
Consideración de Diseño de Arnés Marino Dirigida
|
|---|---|
|
Exposición a agua salada y niebla salina
|
Conductores de cobre estañado, terminales revestidos resistentes a la corrosión, herrajes antióxido y aislamiento de grado marino
|
|
Riesgo de salpicadura o inmersión en agua
|
Conectores marinos sellados, sellado termorretráctil para terminales, protección con clasificación IP graduada que coincide con las zonas de instalación
|
|
Temperatura elevada en sala de máquinas
|
Aislamiento de cables resistente a altas temperaturas (XLPE/silicona) y materiales de conectores termoestabilizados
|
|
Vibración mecánica continua
|
Conectores de bloqueo positivo, alivio de tensión reforzado, clips de enrutamiento fijos y radio de curvatura de cable controlado
|
|
Circuitos de señal sensibles a EMI
|
Cables blindados o de par trenzado, estrategias de puesta a tierra estandarizadas, enrutamiento de señal aislado
|
|
Espacio de enrutamiento estrecho y confinado
|
Cables marinos de alta flexibilidad, disposición de ramales optimizada, radio de curvatura mínimo estrictamente controlado
|
|
Exposición offshore a largo plazo
|
Fundas estabilizadas UV, materiales resistentes a la niebla salina, protección mecánica y química mejorada
|
4. Proceso de Fabricación Profesional de Arnés de Cableado Marino
Los arneses de cableado marinos personalizados de alta fiabilidad dependen del diseño de ingeniería profesional y el estricto control de fabricación de proceso completo. Los fabricantes de arneses marinos calificados implementan flujos de trabajo de producción y prueba estandarizados desde la revisión de ingeniería inicial hasta la entrega final, asegurando que cada ensamblaje cumpla con estrictos estándares de seguridad ambiental y eléctrica marina.
-
Revisión de Ingeniería y Diseño Personalizado: Verificar diagramas de circuito, parámetros eléctricos, entorno de instalación y especificaciones de conectores; confirmar calibre de cable, longitud del arnés, estructura de ramales y esquema de protección; soportar diseño de enrutamiento 3D y acoplamiento de planos personalizados.
-
Preparación de Cable de Precisión: Utilizar equipos automáticos para corte a longitud fija, pelado preciso y etiquetado uniforme para garantizar especificaciones de cable consistentes e identificación estandarizada.
-
Crimpado de Terminales y Ensamblaje de Sellado: Controlar con precisión la fuerza de crimpado y la resistencia al desprendimiento para asegurar una conexión de terminal estable; instalar tapones impermeables, sellos de goma y tubos termorretráctiles para todos los nodos impermeables.
-
Enrutamiento del Arnés e Instalación de Protección: Ensamblar ramales, envolver fundas protectoras, fijar clips de cableado y completar el tratamiento de protección general en estricta conformidad con los planos de diseño.
-
Pruebas de Función Completa e Inspección de Calidad: Realizar pruebas de continuidad, pruebas de resistencia de aislamiento, pruebas de resistencia a alta tensión e inspección de sellado impermeable, acompañadas de verificación visual y dimensional para asegurar el pleno cumplimiento de las especificaciones marinas.
5. Normas de la Industria y Requisitos de Cumplimiento
Los sistemas eléctricos marinos están directamente relacionados con la seguridad de navegación de la embarcación, por lo que la fabricación de arneses debe cumplir con normas industriales internacionales unificadas y requisitos de certificación de sociedades de clasificación.
5.1 Serie IEC 60092 para Instalaciones Eléctricas de Buques
La serie IEC 60092 es la norma central reconocida mundialmente para instalaciones eléctricas de buques. Cubre el diseño de sistemas eléctricos, la selección de cables marinos, los métodos de instalación de cableado a bordo, la adaptabilidad ambiental y la evaluación de seguridad eléctrica, proporcionando directrices autorizadas para el diseño y fabricación de arneses de cableado marinos en lugar de servir como una especificación de producción de arneses independiente.
5.2 Especificaciones de Certificación de Sociedades de Clasificación
Los buques comerciales, las plataformas offshore y los equipos de ingeniería marina a gran escala requieren que los sistemas eléctricos pasen la certificación de seguridad de las principales sociedades de clasificación internacionales, incluyendo ABS, DNV y LR. Los arneses de cableado marinos conformes con las normas cumplen con las regulaciones internacionales de seguridad marítima y están calificados para proyectos de ingeniería marina de alto estándar en todo el mundo.
6. Escenarios de Aplicación Típicos del Arnés de Cableado Marino
6.1 Arneses para Yates y Embarcaciones de Recreo
Los arneses de cableado para yates y embarcaciones de recreo priorizan la disposición compacta, la estética de instalación limpia, la baja interferencia electromagnética y la larga vida útil. Se utilizan ampliamente en sistemas de navegación de yates, equipos de entretenimiento a bordo, circuitos de iluminación marina, sistemas de gestión de baterías y paneles de control, equilibrando el rendimiento eléctrico confiable y la estética interior de la embarcación.
6.2 Arneses para Buques Comerciales
Los arneses de cableado para buques comerciales presentan una durabilidad mecánica ultra alta y una estabilidad operativa continua. Diseñados para navegación de largo recorrido y operación ininterrumpida, soportan monitoreo de motor, distribución de energía centralizada, comunicación marítima y sistemas de alarma de seguridad, adaptándose a vibraciones severas, corrosión por sal y exposición ambiental marina de larga duración.
6.3 Arneses para Equipos Offshore
Los arneses para equipos offshore adoptan un diseño de primera categoría en impermeabilidad, anticorrosión y antiinterferencia, adecuados para entornos extremos de mar abierto. Comúnmente aplicados en plataformas offshore, dispositivos de monitoreo marino y sistemas submarinos de aguas poco profundas, resisten de manera confiable la inmersión en agua de mar, la corrosión por sal, los cambios drásticos de temperatura y el impacto mecánico.
7. Arnés de Cableado Marino vs Arnés de Cableado Automotriz
Aunque los arneses de cableado marinos y automotrices sirven tanto a la conexión eléctrica de equipos como a la transmisión de señales, sus entornos operativos, prioridades de diseño y estándares de rendimiento difieren drásticamente, lo que resulta en requisitos de selección de materiales y diseño estructural completamente diferenciados.
|
Característica
|
Arnés de Cableado Marino
|
Arnés de Cableado Automotriz
|
|---|---|---|
|
Entorno Operativo Principal
|
Niebla salina, alta humedad, salpicaduras/inmersión de agua de mar, vibración persistente
|
Vibración de carretera, cambio de temperatura atmosférica, entorno atmosférico ordinario
|
|
Desafíos Técnicos Centrales
|
Resistencia a la corrosión por sal, sellado impermeable a largo plazo, resistencia al envejecimiento ambiental
|
Disipación de calor, resistencia a la vibración, integración ligera
|
|
Nivel de Protección
|
Protección impermeable y anticorrosión graduada IP65–IP68
|
Protección IP parcial, enfocada en prevención de polvo y salpicaduras de agua
|
|
Requisitos de Material Central
|
Materiales anticorrosión, resistentes a la sal e impermeables de grado marino
|
Materiales ligeros, resistentes al calor y rentables
|
|
Prioridad de Diseño
|
Fiabilidad ambiental y seguridad a largo plazo
|
Compacidad espacial e integración de coincidencia de vehículo
|
8. Soluciones Personalizadas de Arnés de Cableado Marino
Los arneses de cableado estándar listos para usar rara vez coinciden con las disposiciones estructurales únicas, las necesidades de adaptación ambiental y las especificaciones de seguridad de los equipos marinos y offshore especializados. Los servicios profesionales de arneses de cableado marinos personalizados ofrecen soluciones de ingeniería integrales que cubren diseño personalizado, fabricación de precisión y pruebas de rendimiento estrictas para adaptarse a las condiciones operativas específicas del proyecto.
-
Personalización de Ingeniería: Selección profesional de cables, coincidencia de conectores, optimización estructural y revisión de diagramas de circuito según los requisitos del proyecto.
-
Producción Flexible: Soporte de verificación de prototipos, personalización de lotes pequeños y producción OEM en masa para satisfacer diversas demandas de proyectos.
-
Control de Calidad Estricto: Pruebas de dimensión completa que incluyen rendimiento eléctrico, sellado impermeable y estabilidad estructural para asegurar el cumplimiento de las normas de la industria marina.
9. Ventajas de los Fabricantes Profesionales de Arneses Marinos
El rendimiento confiable de los arneses de cableado marinos depende del diseño de ingeniería específico y los procesos de fabricación estandarizados. Los fabricantes de arneses experimentados optimizan las disposiciones estructurales y los esquemas de protección para abordar los desafíos ambientales marinos comunes, siguen estrictos estándares de proceso de impermeabilidad, anticorrosión y antivibración, y admiten personalización flexible para yates, buques comerciales y equipos de ingeniería offshore.
10. Preguntas Frecuentes (FAQ)
P1: ¿Qué es un arnés de cableado marino? Un arnés de cableado marino es un ensamblaje eléctrico de ingeniería personalizada exclusivamente para barcos y equipos marinos offshore. Integra cables especializados, cables blindados, conectores impermeables, terminales resistentes a la corrosión y estructuras de protección multicapa para lograr una distribución de energía a bordo estable y una transmisión de señal de baja interferencia.
P2: ¿En qué se diferencian los arneses marinos de los arneses de cableado estándar? Los arneses de cableado marinos están diseñados específicamente para entornos marinos hostiles de agua salada, alta humedad y alta vibración, con estándares mejorados para sellado impermeable, resistencia a la corrosión por sal, resistencia al envejecimiento ambiental y seguridad operativa que superan con creces los arneses de cableado industriales y automotrices ordinarios.
P3: ¿Son los arneses de cableado marinos completamente impermeables? Los arneses de cableado marinos se pueden construir con rendimiento impermeable graduado según los requisitos de la aplicación. Las configuraciones personalizadas admiten niveles de protección IP65, IP67 e IP68 para resistir polvo, salpicaduras de agua, inmersión temporal o inmersión prolongada bajo condiciones de prueba definidas.
P4: ¿Qué materiales se utilizan para los arneses de cableado marinos? Los arneses de grado marino adoptan materiales estrictamente seleccionados, incluyendo conductores de cobre estañado anticorrosión, aislamiento impermeable de PVC/XLPE/silicona, conectores marinos sellados y terminales revestidos antióxido, combinados con fundas protectoras multicapa para una protección ambiental integral.
P5: ¿Se pueden personalizar completamente los arneses de cableado marinos? Sí. La mayoría de los parámetros centrales se pueden adaptar a los requisitos del proyecto, incluyendo longitud del arnés, disposición de ramales, calibre del cable, modelo de conector, grado de protección IP y esquema de enrutamiento, para coincidir con diseños únicos de embarcaciones y equipos offshore.
Conclusión
Los arneses de cableado marinos son componentes de seguridad críticos para los sistemas eléctricos marinos modernos. A diferencia de los ensamblajes de cableado terrestres ordinarios, se adaptan al agua salada, la alta humedad y la vibración continua mediante una selección de materiales específica, protección ambiental multidimensional, diseño estructural resistente a la vibración y pruebas estandarizadas. Las soluciones personalizadas de arneses marinos mejoran la seguridad eléctrica de la embarcación, simplifican la instalación en sitio y el mantenimiento rutinario, y ofrecen un rendimiento estable para yates, buques comerciales y equipos de ingeniería offshore.
