スプリングケーブルガイド ： 構造原理、アプリケーションシナリオ、カスタマイズ上の考慮事項

現代の産業、医療機器、通信システム、車載アプリケーションでは、接続の柔軟性と信頼性がコア設計の考慮事項となっています。従来のストレートケーブルは、摩耗、もつれ、機器の移動や回転におけるスペース不足などの問題に直面することが多いが、スプリングケーブルの出現はこの課題に対する理想的なソリューションを提供します。

一見シンプルな「スパイラルケーブル」は、洗練された機械設計と材料科学を統合したものです。信号安定性と構造的整合性を維持しながら、限られたスペース内で繰り返し拡張および収縮接続を可能にします。

この記事では、構造設計や材料選択からアプリケーション例やカスタマイズ推奨事項まで、スプリングケーブルの主要な技術的側面を包括的に分析し、実用的なエンジニアリングプロジェクトでよりプロフェッショナルな選択をするのに役立ちます。

1.スプリングケーブルとは何ですか ？

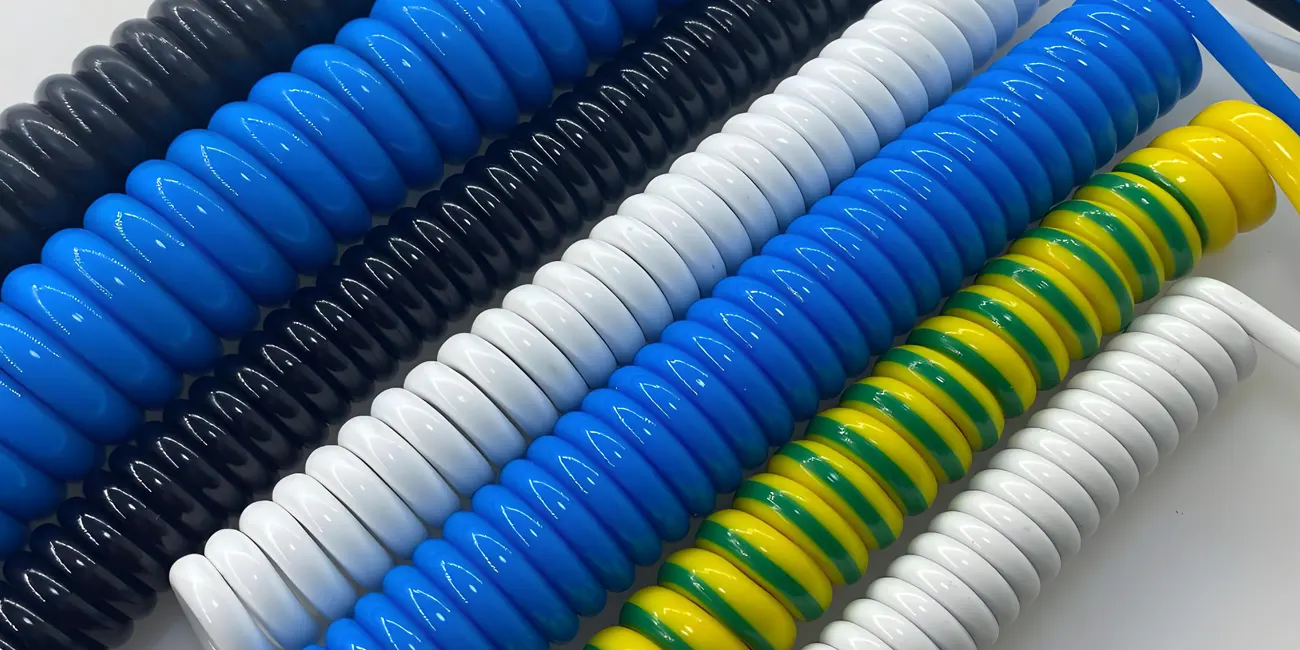

スプリングケーブル （ スパイラルケーブル、コイルケーブル、スパイラルコードとも呼ばれる ） は、自由に伸張できるフレキシブルケーブルの一種で、その最も特徴的な特徴はスパイラル形状です。通常のケーブルとは異なり、導体やシースに疲労損傷を与えることなく、ダイナミックな環境で繰り返しストレッチおよびリバウンドすることができます。

一般的な用途には、産業用ロボットアーム、医療試験装置、通信端末、充電システムなどがあります。例えば、病院モニターのプローブケーブル、車載診断ツールのインターフェースケーブル、産業用ロボットの動的電源ケーブルは、スプリングケーブルの典型的な用途です。

2.スプリングケーブルのコア構造と設計原理

その内部構造から、スプリングケーブルの科学的な性質は、外観から想像できるものをはるかに超えています。

1.導体層 ： 多本鎖の微細銅線を利用し、優れた柔軟性と引張強度を確保。

ハイエンド版では、酸化を防止し、信号安定性を維持するために錫メッキまたは銀メッキ銅線を使用することが多い。

2.断熱層 ： アプリケーションに応じて、 PVC 、 PUR 、 TPU 、 TPEE などの材料を選択できます。

PUR は優れた耐摩耗性と耐油性を示し、 TPU は優れた低温性能を提供します。

3.コイリングプロセス ： バネ形状の形成は、正確な加熱、巻線、および焼入れプロセスに依存します。

巻線直径、ピッチ、張力制御は、リバウンド速度と寿命に直接影響します。

4.ジャケット & 弾性 ： シースは保護層と「弾性メモリ」の両方です。"

ケーブルが膨張と収縮後の変形から回復する能力を決定します。高品質のスプリングケーブルは、導体を損傷することなく 10 万回以上の膨張と収縮サイクルに耐えることができます。

3.スプリングケーブルの主な応用分野

例えば、新エネルギー自動車の充電インターフェースでは、スプリングケーブルを自動的に引き込むことができ、引力と摩耗を低減します。医療機器では、機器の動きに伴って伸張と引き込みを行うことができ、安全性と快適性を向上させます。

4.スプリングケーブルのカスタマイズ時の主なパラメータ

スプリングケーブルのカスタマイズまたは購入時には、以下の技術パラメータに特別な注意を払う必要があります。

1.伸張比は通常、 1 ： 3 ～ 1 ： 3 の間で制御されます。

比率が高すぎたり低すぎたりすると、寿命やユーザーエクスペリエンスに影響します。

2.導体断面積とワイヤ径

電流の搬送容量と信号品質を直接決定します。

3.巻線直径およびピッチ

リバウンド性能とスペース圧縮比に影響します。

4.シース材料

異なる材料は、異なる環境に適しています （ PUR は高強度産業用途に適し、 TPU は寒い環境や屋外環境に適しています ） 。

5.労働環境

温度範囲、湿度、油質汚染、紫外線曝露、曲げ半径はすべて寿命に影響を与える重要な要因です。

5.スプリングケーブルと通常のワイヤーハーネスの違い

スプリングケーブルは、従来のワイヤハーネスとは大きく異なるダイナミックワイヤハーネスのタイプです。

自動化機器では、スプリングケーブルはカスタム配線ハーネスシステムと併用することが多い。

たとえば、 ワイヤーハーネスアセンブリ スプリングケーブルとコネクタ、シース、ターミナルを完全なソリューションに統合するカスタムサービスを提供し、一貫性と信頼性を高めます。

6.一般的な間違いと改善の提案

1. 材料の互換性を無視 ： 低価格の PVC は低温で脆くなる傾向があります。環境に基づいて PUR または TPU を選択する必要があります。
2. 未テストのリバウンド寿命 ： 適格な製品は少なくとも 100，000 回の膨張と収縮サイクルに合格する必要があります。
3. 不適切な巻線パラメータ ： ピッチが密すぎると弾性が低下し、ピッチが疎すぎると貯蔵効率に影響します。デザインは、使用するスペースに応じて最適化する必要があります。

7.信頼できるスプリングケーブルサプライヤーを選ぶ方法

高品質のサプライヤーは、資格のある製品を提供するだけでなく、設計段階での技術サポートを提供します。

以下の点に注意することをお勧めします。

• ISO 9001 、 UL / CSA 、またはその他の認証を取得していますか ？
• 小ロット生産やプロトタイプ生産をサポートしていますか ？
• 疲労試験と検査レポートを提供していますか ？
• 独立したワイヤハーネスアセンブリとターミナルクランプ機能はありますか ？
• 環境要件に基づいて適切な材料や巻線パラメータを推奨できますか ？

プロフェッショナルメーカーなど ワイヤーハーネスアセンブリ 構造設計とワイヤハーネスの組立から最終成形までワンストップサービスを提供し、企業がスプリングケーブルを完全な機械に効率的にマッチングするのを支援します。

🠧 © FAQ： スプリングケーブルに関するよくある質問

1.スプリングケーブルの典型的な耐用年数は何ですか ？

高品質のスプリングケーブルは、通常、 100，000 ～ 500，000 回の膨張および収縮サイクルに耐えることができます。寿命は主に導体の柔軟性、巻線プロセス、およびシース材料に依存します。PUR または TPU シースを使用し、適切な強化と成形を実行すると、寿命を大幅に延長できます。

2.スプリングケーブルと通常のケーブルの最大の違いは何ですか ？

通常のケーブルは固定配線に適し、スプリングケーブルは動的接続用に設計されており、もつれなくストレッチとリバウンドを繰り返すことができます。スパイラル構造はスペースを節約し、応力集中を防止するため、移動式または回転式機器に最適です。

3.スプリングケーブルは産業用ロボットや自動化機器に使用できますか ？

はい工業用グレードのスプリングケーブルは、ロボットアーム、センサー、制御システムなどの動的コンポーネントに一般的に使用されています。安定性と安全性を確保するために、 UL / CSA 認証を取得した耐油性、耐曲げ性モデルを選択することをお勧めします。

4.スプリングケーブルの材料を選択する方法 ？

• PVC： 軽負荷アプリケーションに適した経済的な。
• PUR ： 耐摩耗性、耐油性、耐撕裂性、産業機械で一般的に使用されています。
• TPU / TPEE ： 耐寒性および迅速なリバウンド、屋外または医療アプリケーションに適しています。
• シリコーン ： 非常に柔軟で、医療および低温環境に適しています。

材料の選択は、動作温度、曲げ半径、環境媒質の包括的な評価に基づきます。

5.スプリングケーブルの色とコネクタはカスタマイズできますか ？

もちろん。プロフェッショナルなメーカーは、色、ワイヤー直径、シース材料、プラグタイプ、およびニーズに応じて全体的な長さをカスタマイズできます。

カスタムワイヤーハーネス工場のような ワイヤーハーネスアセンブリ 設計とプロトタイピングから量産までワンストップソリューションを提供します。

6.スプリングケーブルはメンテナンスが必要ですか ？

一般的に、特別なメンテナンスは必要ありませんが、最大長まで長引くことは避け、シースの老化や硬化がないか定期的に点検する必要があります。屋外で使用されるケーブルについては、紫外線保護と湿気保護に注意する必要があります。

7.医療機器でスプリングケーブルを使用する際の注意点は何ですか ？

医療グレードのスプリングケーブルは、以下の環境基準に準拠する必要があります。 RoHS そして REACH無毒な断熱材を使用する必要があります。さらに、ケーブルの表面は抗菌性を有し、患者の安全性と機器の信頼性を確保する必要があります。
