ライダーがモーターサイクルの「配線」について話すとき、通常はすべてのコンポーネントに電力と信号を供給する電気ワイヤーハーネスと、スロットル、クラッチ、ブレーキを物理的に引く機械式コントロールケーブルを意味します。これら2つのファミリーは、作り方、故障の仕方、仕様の決め方が異なります。
このガイドでは、モーターサイクルのワイヤーハーネス — どのように作られるか、その回路がどのようにサイジングされるか、交換用またはカスタムハーネスを正しく指定する方法 — に焦点を当て、機械式コントロールケーブルが全体像の中でどこに位置するかを明らかにします。
機械式コントロールケーブルと電気配線の比較
最初に両者を分けて考えると役立ちます。ボーデン式コントロールケーブルは、柔軟な外側ケーシング内を滑る内側ワイヤーで、引張力を伝達します。電線は、絶縁された撚り銅導体で、電流と信号を伝達します。これらは異なる製品であり、互換性はありません。
|
項目
|
機械式コントロールケーブル
|
電線
|
|---|---|---|
|
役割
|
引張力を伝達
|
電流と信号を伝達
|
|
芯
|
撚り鋼ワイヤーロープ
|
撚り銅導体
|
|
構造
|
インナーワイヤー、ライナー、ケーシング、アウタージャケット
|
導体＋PVC / XLPE / シリコーン絶縁
|
|
故障モード
|
ほつれ、折れ、固着、ワイヤー断線
|
短絡、断線、腐食、絶縁溶融
|
|
仕様の決定要素
|
ワイヤーロープ定格、ケーシング曲げ半径、トラベル、エンドフィッティング
|
ゲージ、定格電圧、定格電流、温度、環境
|
スロットル、クラッチ、ブレーキケーブル
機械式操作のモーターサイクルでは、スロットルグリップが設計に応じて1本または2本のケーブルを介してキャブレターまたはスロットルボディを動かします。スロットルバイワイヤ（throttle-by-wire）のモーターサイクルでは、ポジションセンサーがライダーの入力を電子制御ユニットに送り、電子制御ユニットがスロットルアクチュエーターを操作します — そのため、グリップからスロットルボディまでの従来の機械式ケーブルはありません。
クラッチケーブルは、クラッチ機構に必要な操作力に耐える必要があります。そのインナーワイヤー、アウターケーシング、エンドフィッティング、調整範囲は、モーターサイクルのオリジナル設計と互換性がなければなりません。
一部のモーターサイクルは機械式ケーブルでドラムブレーキを作動させますが、多くの現代のブレーキシステムは油圧ラインとキャリパーを使用します。正しい交換品は元のブレーキ設計によって異なります。安全上重要なブレーキケーブルを、負荷容量、エンドフィッティング、トラベル、互換性を確認せずに汎用ケーブルに置き換えないでください。油圧ブレーキラインは電気配線とは別の製品であり、ワイヤーハーネスの範囲外であることに注意してください。
チョークおよび機械式スピードメーターケーブル
チョークまたはエンリッチナーケーブルはキャブレターバイクのエンリッチメントバルブを操作し、機械式スピードメーター駆動ケーブルは前輪から針を回転させます。どちらも主に、対応する機械式設計を使用するモデルに見られます。多くの現代のモーターサイクルは電子燃料噴射、電子スピードメーター、またはその両方を使用しているため、これらのケーブルは汎用的ではありません。

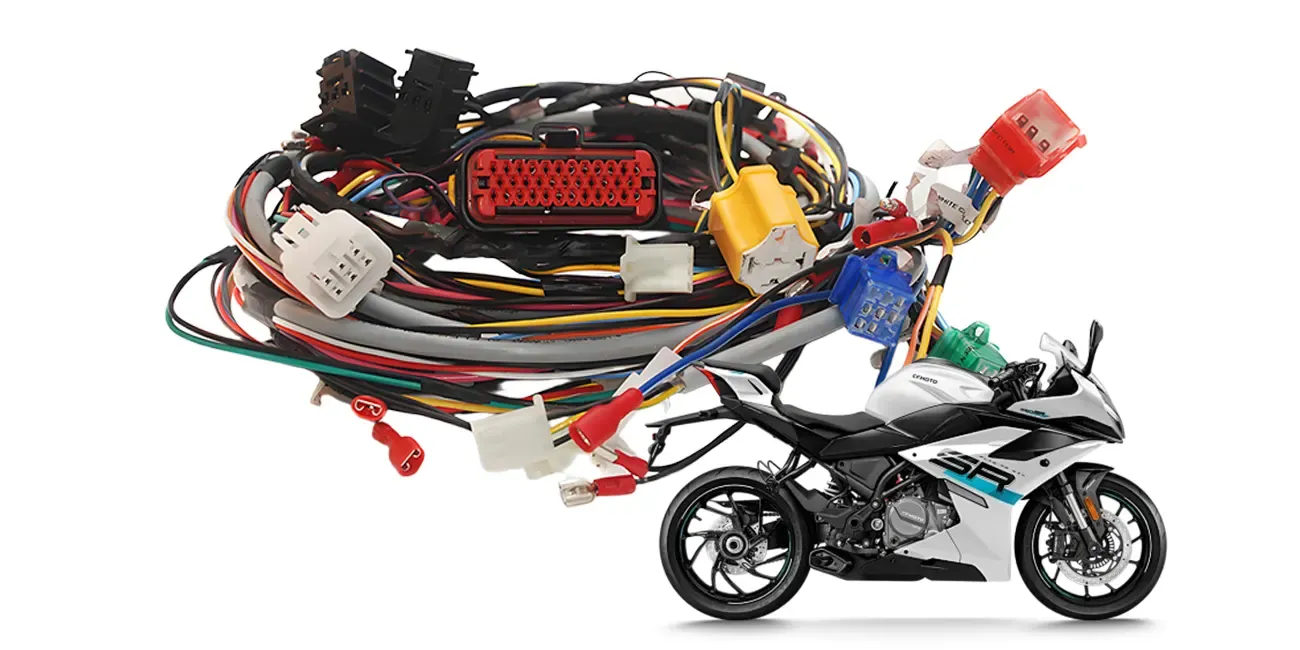

モーターサイクルワイヤーハーネスの仕組み
モーターサイクルのワイヤーハーネスは、絶縁された銅線を中央のジャンクションから各電気コンポーネントに届くブランチに束ねます。各ワイヤーは1つの回路 — 電源、グランド、信号、またはデータ — を伝送し、ハーネスは回路を振動、擦れ、環境から保護します。
|
システム
|
伝送内容
|
設計上の注意
|
|---|---|---|
|
メインハーネスとブランチ回路
|
アクセサリーおよび電子機器用のスイッチおよびヒューズ制御回路
|
大電流の始動および充電経路は、通常、一般的な低電流回路ではなく、別のより大きなゲージのケーブルを通ります
|
|
バッテリーおよびスターターケーブル
|
大電流のクランキングおよび充電回路
|
導体はクランキング電流、ケーブル長、電圧降下、熱条件に合わせてサイジング；単一の汎用ゲージはない
|
|
点火、照明、センサー配線
|
点火信号、ライト、センサー入力
|
点火は別の高圧リードまたはコイルオンプラグを使用する場合がある；照明は中ゲージ；センサーは軽ゲージで、しばしばシールド付き
|

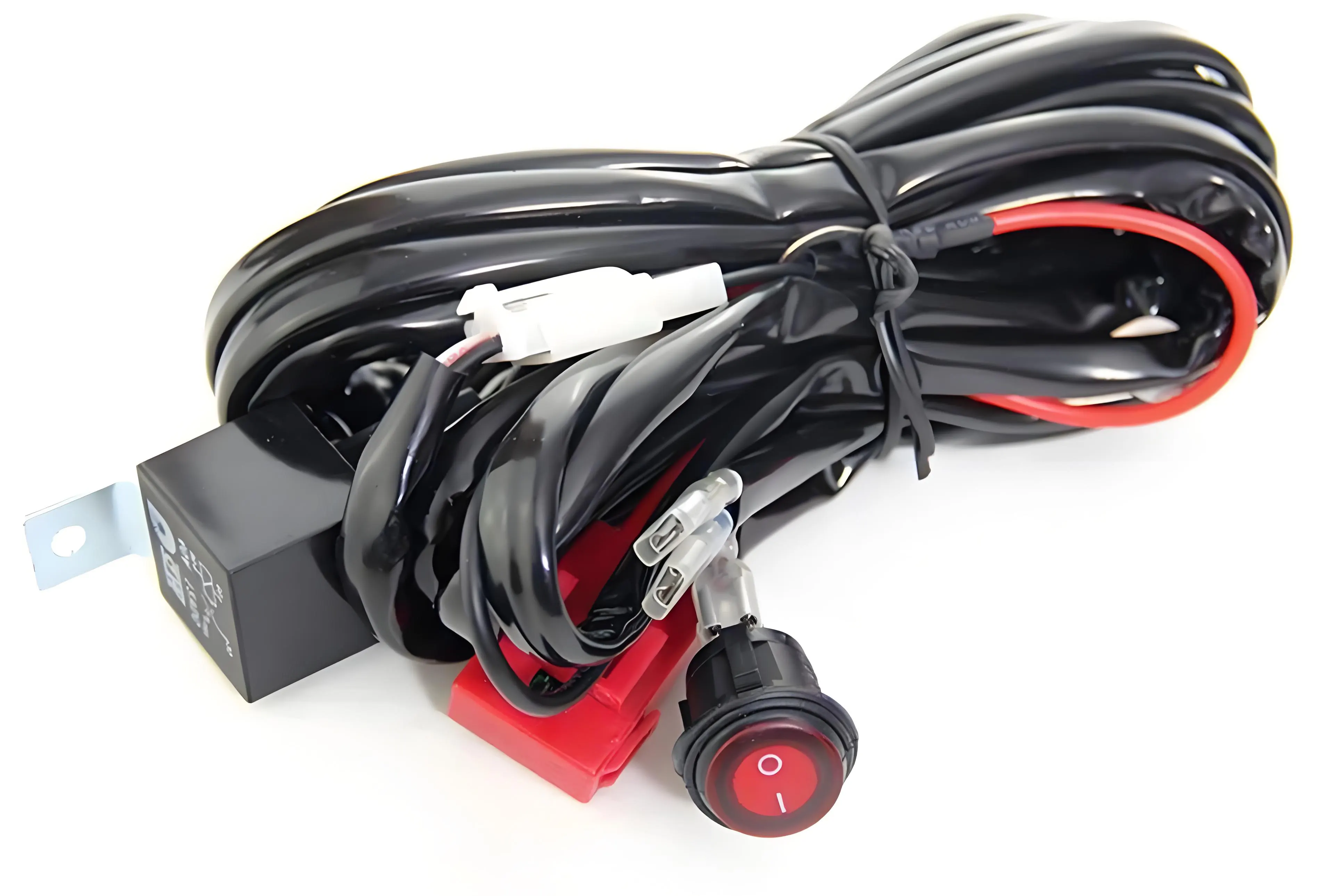

メインハーネスとブランチ回路
メインハーネスは電気システムのバックボーンです。多くのハーネスは、技術者が回路を追跡できるように色分けされたワイヤーを使用していますが、配色はメーカーによって異なります。優れた設計には、適切なルーティング、ストレインリリーフ、密閉コネクター、およびハーネスがフレームに触れるすべての場所での振動と擦れに対する保護が含まれます。

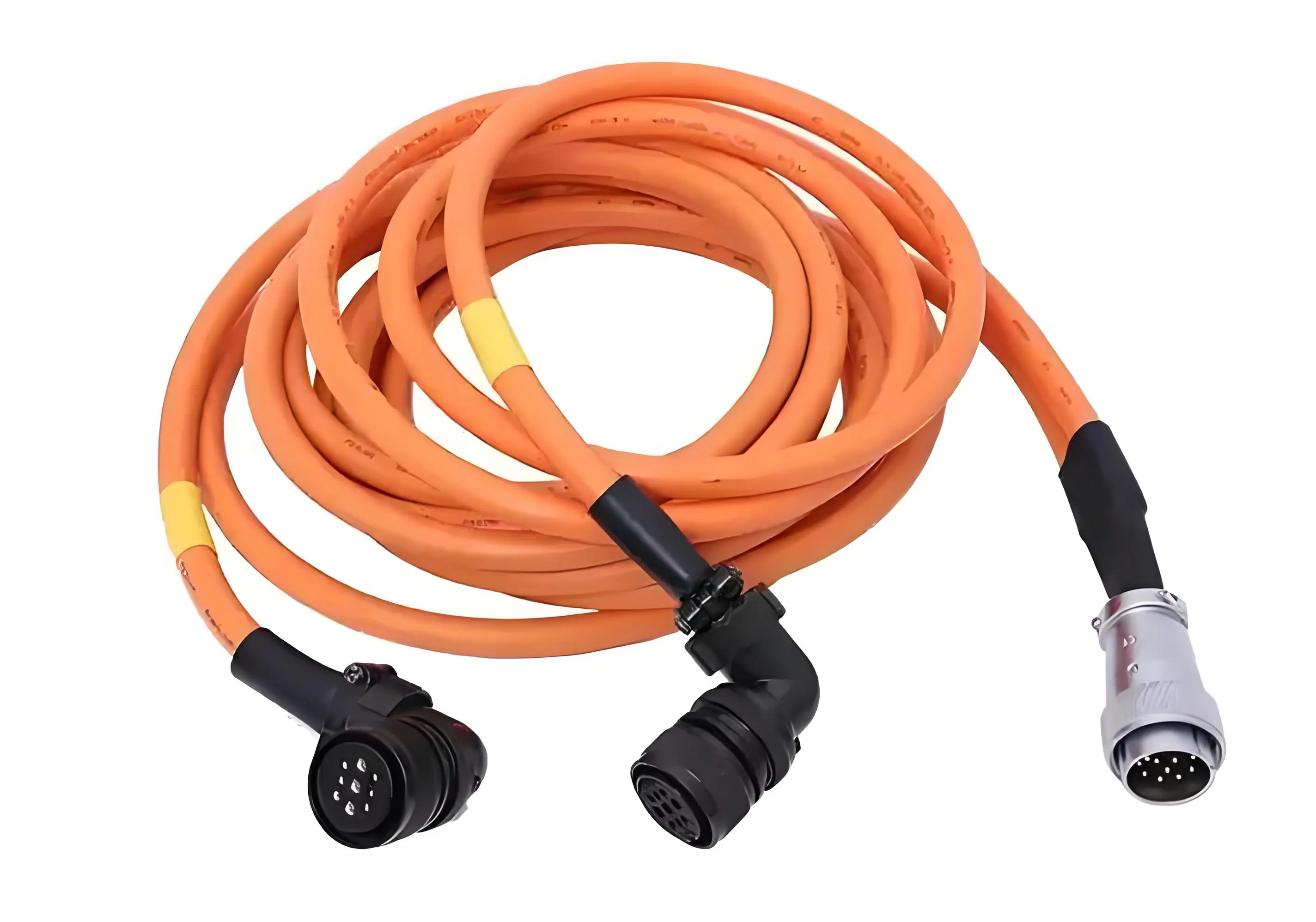

バッテリーおよびスターターケーブル
バッテリーおよびスターターケーブルは、バイクで最も高い電流を伝送します。導体サイズは、予想されるクランキング電流、ケーブル長、許容電圧降下、熱条件に合わせて選択する必要があります。端子設計と接続抵抗も始動性能に影響するため、すべてのモーターサイクルに適用できる単一のゲージはありません。緩んだり腐食したスターター接続は、「カチッと音がするだけでクランクしない」典型的な原因です。

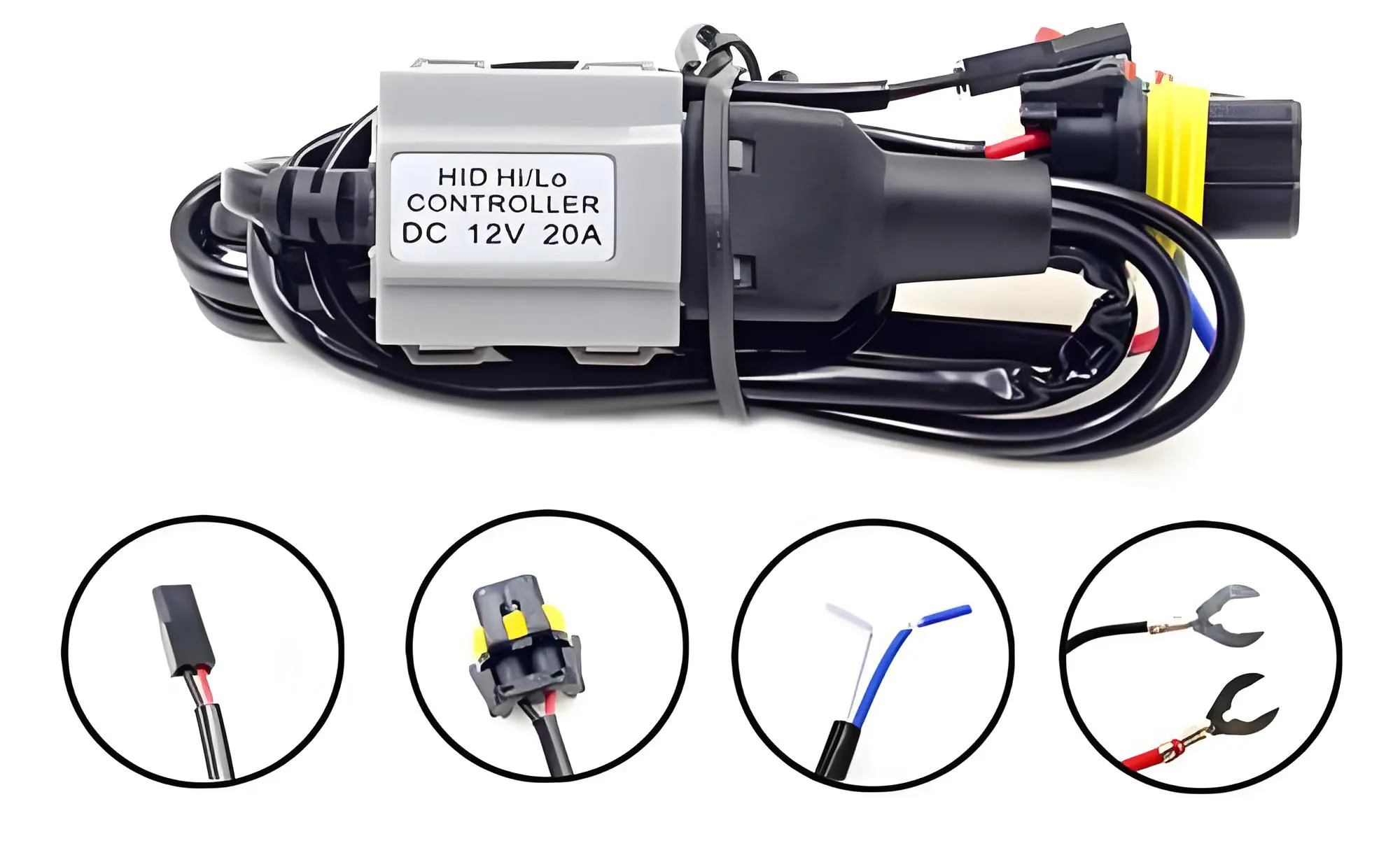

点火、照明、センサー配線
点火設計に応じて、モーターサイクルは別の高圧点火リードまたはスパークプラグに直接取り付けられた点火コイル、いわゆるコイルオンプラグ（coil-on-plug）を使用する場合があります。リードの構造と絶縁要件は、点火システムとその動作環境に一致する必要があり、導体と抑制の設計はシステム間で異なります。照明回路は中負荷を伝送し、センサーおよび計器回路はクリーンな信号のために軽ゲージで、しばしばシールドされた配線を使用します。
モーターサイクル電線のゲージと材料の選択
各回路に適した導体と絶縁を選択してください：
- ゲージ — 実際の電流、ケーブル長、許容電圧降下に合わせて導体をサイジングします。サイズ不足のワイヤーは発熱し、電圧降下を引き起こします。
- 絶縁 — 一般回路にはPVCまたはXLPEを、熱と油がある場所にはシリコーンまたはEPDMを使用します。
- コネクター — コネクターの種類とピンスタイルをコンポーネントと環境に合わせ、湿気から保護します。
- ルーティングと保護 — ワイヤーがフレームを通る場所や可動部品や高温部品の近くでは、グロメット、スリーブ、ストレインリリーフを使用します。
一般的な配線およびケーブルの故障
- ほつれたまたは切れたインナーワイヤー — コントロールケーブルの目に見える部分、特にアジャスター付近を検査し、故障前に交換してください。
- 硬くなったコントロールケーブル — ルーティング、調整、状態を確認してください。ケーブルメーカーの指示で許可されている場合にのみ、互換性のある潤滑剤で潤滑してください。ほつれたワイヤー、損傷したケーシング、腐食、または持続的な固着があるケーブルは交換してください。
- 腐食したまたは緩んだ端子 — 接続を検査し、損傷したものを修理または交換します。ひどく腐食したまたは緩んだ端子は、清掃して再利用するのではなく交換する必要があります。コネクターグリースはメーカーの推奨に従ってのみ使用し、通常はシールと露出インターフェースを保護するためのものであり、健全な電気接触の代わりにはなりません。
- 溶けたまたは擦れた絶縁 — ハーネスを排気管やフレームエッジから遠ざけて固定し、グロメットと保護スリーブを使用してください。
カスタムモーターサイクルワイヤーハーネスの指定方法
カスタムハーネスを注文する際、メーカーには明確な仕様が必要です：
- 回路リスト — 各回路、その機能、電流、グランド経路。
- コネクター — 各インターフェースのコネクタータイプ、ピンスタイル、シーリング要件。
- ルーティング — フレームを通る意図された経路と物理的制約。
- 環境 — ハーネスが耐える必要のある温度、湿気、燃料、振動。
- リファレンス — 詳細を定義する図面、サンプル、または目標仕様。
ブレーキや点火を含む安全関連回路は、モーターサイクルのオリジナル設計に対して指定および検証する必要があります。コントロールケーブルの負荷とトラベルのデータ、および電気回路の電流とコネクターの要件を提供してください。
よくある質問
ブレーキケーブルをスロットルケーブルとして使用できますか？
いいえ。異なるコントロールケーブルは、異なる負荷、トラベル、エンドフィッティング、ケーシング構造、モーターサイクル互換性のために設計されています。外観や太さだけで互換性があるわけではありません。
スピードメーターが動かなくなったのはなぜですか？
機械式スピードメーターの場合、駆動ケーブルが切れたか、ケーシングが折れている可能性があります。電子式スピードメーターの場合は、車輪速度センサーとその配線を確認してください。
モーターサイクルはどの電線ゲージを使用しますか？
回路によって異なります。信号および計器回路は軽ゲージワイヤーを使用し、照明は中ゲージを使用し、バッテリーおよびスターター回路は実際のクランキング電流、ケーブル長、電圧降下に合わせてサイジングされた導体を使用します。
私のバイク用のカスタムワイヤーハーネスを作ってもらえますか？
はい。カスタムハーネスは、アプリケーションに適した正しいゲージと保護を使用して、お客様のルーティング、コネクター、回路、環境要件に合わせて製作されます。
