"AMP 케이블 어셈블리"를 검색하고 있다면, 차량, 기계 또는 산업 시스템용 새 와이어 하니스를 지정하고 있거나, 이를 제작해 줄 신뢰할 수 있는 파트너를 찾고 있을 가능성이 높습니다. 이 가이드에서는 AMP 케이블 어셈블리가 실제로 무엇인지, 어떤 AMP 커넥터 제품군이 있으며 각각 언제 사용해야 하는지, 맞춤형 어셈블리를 올바르게 지정하는 방법, 품질을 검증하는 방법을 설명합니다. 이 가이드를 마치면 더 명확한 견적 요청서(RFQ)를 작성하고 가장 흔한 사양 오류를 피할 수 있습니다.
AMP 케이블 어셈블리란 무엇인가?

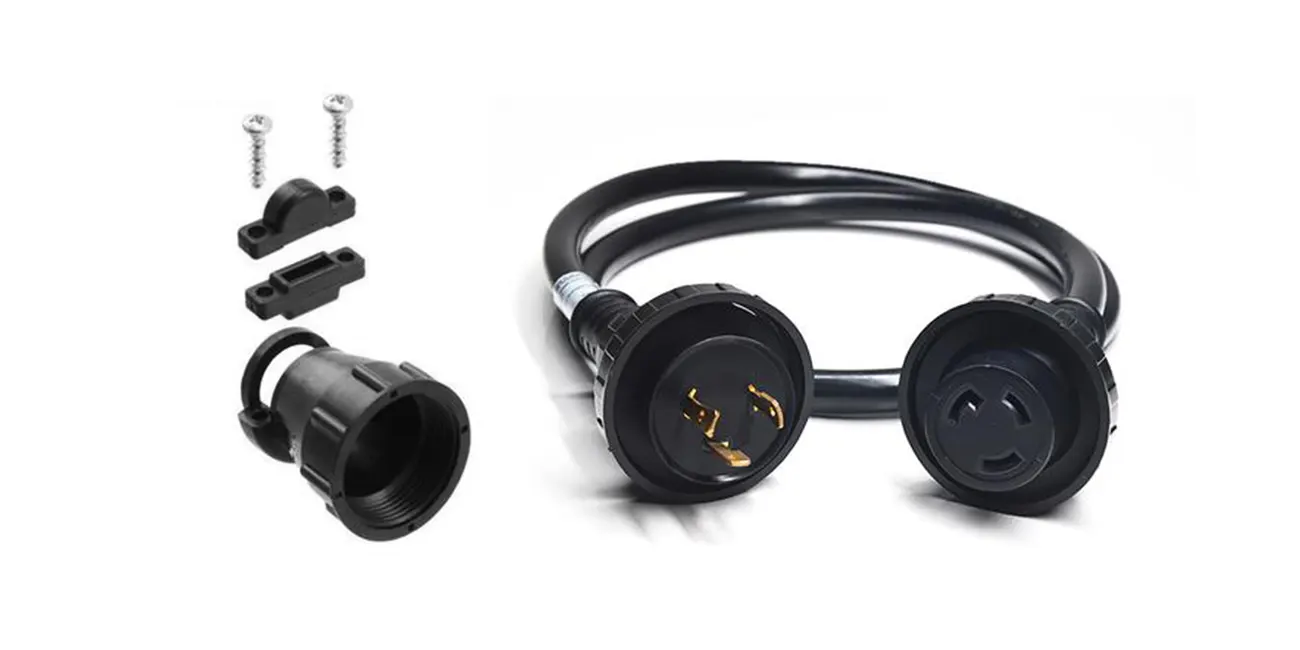

AMP 케이블 어셈블리는 TE Connectivity의 AMP 제품 포트폴리오에서 호환되는 커넥터로 제작된 케이블 또는 와이어 하니스입니다. 애플리케이션에 따라 개별 와이어, 다심 케이블, 압착 콘택트, 씰, 백쉘 또는 보호 슬리브가 포함될 수 있습니다. 정확한 구성은 커넥터 제품군과 전기적·환경적 요구 사항에 따라 달라집니다.
일부 AMP 커넥터 제품군은 까다로운 자동차 및 산업 애플리케이션을 위해 설계되었습니다. 실제 성능은 특정 부품 번호, 승인된 작동 조건, 호환되는 단자와 와이어, 완성된 어셈블리의 품질에 따라 달라집니다.
오늘날의 AMP 브랜드
AMP는 AMP Incorporated로 시작되었으며, 1999년 Tyco International의 AMP 인수와 이후 TE Connectivity의 설립을 거쳐 현재는 TE Connectivity의 일부입니다. AMP 이름은 커넥터 하우징, 단자, 케이블 어셈블리, 압착 공구 등 다양한 제품에 계속 사용되고 있습니다. AMP 케이블 어셈블리를 구매할 때는 정확한 커넥터 및 단자 부품 번호, 필요한 경우 부품의 진위 여부, 호환되는 애플리케이션 공구, 제조업체의 공정 검증 및 검사 기록을 확인하십시오.
AMP 케이블 어셈블리에 포함되는 것
-
커넥터 하우징 (AMP MCP, Superseal, Econoseal, Timer 등)
-
와이어에 압착된 콘택트 / 단자
-
전류 경로에 맞게 선택된 연선 구리 와이어
-
방수 및 방진을 위한 씰, 그로밋 또는 오버몰딩
-
필요한 경우 2차 잠금 및 변형 방지
-
라벨, 슬리브 및 모든 라우팅 보호
하니스에 AMP 커넥터를 선택하는 이유
AMP 커넥터는 단순한 브랜드 선호가 아닌 실용적인 엔지니어링 이유로 선택됩니다:
-
모든 전력 수준을 아우르는 광범위한 포트폴리오. AMP 포트폴리오는 다양한 신호 및 전원 애플리케이션을 포함합니다. 각 회로는 여전히 전기적, 기계적, 환경적 및 호환성 요구 사항에 따라 선택된 커넥터가 필요합니다.
-
글로벌 제품 가용성. AMP 제품은 TE Connectivity의 전 세계 네트워크를 통해 구매할 수 있어 조달 및 공급 계획이 간단합니다.
-
잘 문서화된 종단. 애플리케이션별 공구와 공개된 종단 사양은 일관되고 검사 가능한 압착을 지원합니다.
-
가혹한 환경을 위한 밀폐형 제품군. 밀폐형 옵션은 물, 먼지 및 화학 물질에 노출된 연결을 보호하는 데 도움이 됩니다.
주요 AMP 커넥터 제품군
아래 표는 맞춤형 케이블 어셈블리에서 가장 자주 접하게 되는 AMP 커넥터 제품군을 요약한 것입니다. 전류, 온도, 밀폐와 같은 정격은 부품 번호, 단자, 와이어 크기 및 애플리케이션에 따라 다르므로 표를 출발점으로 삼아 특정 제품 데이터시트와 대조하여 값을 확인하십시오.
|
제품군
|
일반적 용도
|
선택 참고 사항
|
밀폐 / 비밀폐
|
|---|---|---|---|
|
AMP MCP (MCP 1.5K, 2.8, 6.3/4.8K, 9.5)
|
엔진 / ECU / 파워트레인, 신호 및 전원
|
단자 및 캐비티 크기는 MCP 변형에 따라 다릅니다. 크기별로 성능이 동일하지 않으므로 부품 번호로 확인하십시오
|
둘 다
|
|
AMP MCON
|
고전류 파워트레인 및 섀시
|
여러 크기의 전원 단자; 부품 번호로 전류 및 밀폐 여부 확인
|
시리즈 및 구성에 따라 밀폐형 및 비밀폐형
|
|
AMP Superseal 1.0 / 1.5 및 Superseal pro
|
센서, 조명, 액추에이터, 저전력 신호
|
밀폐형 와이어-투-와이어 및 인라인 커넥터 시스템; 구성은 시리즈에 따라 다름
|
밀폐
|
|
AMP Econoseal
|
산업 및 자동차 밀폐 연결
|
인라인 밀폐 연결
|
밀폐
|
|
AMP Timer (JPT / SPT)
|
신호 및 중전력 회로
|
고전적 신호 / 전원 콘택트; 구성은 다양함
|
특정 제품에 따라 밀폐 또는 비밀폐
|
|
AMP Mate-N-Lok
|
와이어-투-와이어 및 패널 장착
|
범용 하우징; 기계적 수명은 특정 제품에 따라 다름
|
비밀폐
|
AMP+ 고전압 커넥터 시스템 및 EV 충전 커플러를 포함한 고전압 상호 연결은 위의 저전력 및 중전력 커넥터 제품군과는 별도의 제품 범주를 구성합니다. SAE J1772와 같은 표준은 특정 충전 인터페이스 및 시스템에 적용되며, 규정 준수는 브랜드에서 추정하는 것이 아니라 특정 제품, 구성 및 적용 가능한 표준에 대해 검증해야 합니다.
AMP 케이블 어셈블리 사용 분야
특정 AMP 커넥터 제품군은 다양한 애플리케이션에 사용됩니다. 모든 제품군이 모든 환경이나 전압 레벨에 적합한 것은 아닙니다. 일반적으로 AMP 케이블 어셈블리는 연결이 진동, 온도 변화, 습기 또는 긴 사용 수명을 견뎌야 하는 곳에 사용됩니다:
-
승용차: 엔진 및 ECU 연결, 센서, 조명, 차체 전자 장치, 인포테인먼트
-
상용차: 트럭 및 버스, 섀시 및 차체 배선
-
비도로 장비: 건설, 농업, 광업 및 임업 기계
-
산업 장비: 제어 패널, 세척 환경 및 옥외 설치
-
해양 및 레저용 차량: 염분, 물보라 및 결로 노출
-
EV 및 충전 인프라: 전용 고전압 제품군을 사용하는 고전압 전원 경로 및 충전 커플러 어셈블리
맞춤형 AMP 케이블 어셈블리 사양 작성 방법
좋은 사양은 값비싼 재작업과 현장 고장을 방지합니다. 견적을 요청하기 전에 다음 매개변수를 검토하십시오. 제조 가능성에 대한 자세한 내용은 와이어 하니스 DFM 가이드를 참조하십시오.
와이어 게이지, 전류 및 전압
추측이 아닌 각 회로가 실제로 전달하는 전류를 기준으로 와이어 크기를 선택하십시오. 와이어 게이지 선택 / mm² 단면적을 허용 전류량과 일치시키고, 주변 온도 상승에 대한 감소 계수를 적용하며, 장거리 배선의 전압 강하를 한계 내로 유지하십시오. 너무 작은 와이어는 과열되어 절연체가 연화되거나 접촉 저항이 증가할 수 있으며, 너무 큰 와이어는 비용과 무게를 증가시킵니다. 선택한 와이어 게이지가 사용 중인 단자에 대해 검증된 범위 내에 있는지 확인하십시오.
밀폐, 온도 및 환경
연결이 물, 먼지, 세척 또는 화학 물질에 노출될지 여부를 결정하십시오. 밀폐형 커넥터 시스템은 올바르게 조립되고 지정된 조건 내에서 사용될 때 물과 먼지에 대한 보호를 제공할 수 있습니다. 적용 가능한 IP 등급은 특정 커넥터 구성 및 테스트된 어셈블리에 대해 검증해야 합니다. 방수 케이블 어셈블리 설계 및 IP 등급 선택에 대한 지침은 당사의 전용 가이드를 참조하십시오. 비밀폐 커넥터는 건조하고 보호된 장소에 적합합니다. 또한 작동 온도 범위와 유체 노출(오일, 냉각수, 브레이크 액)을 정의하십시오. 이는 와이어 절연과 하우징 재료 선택 모두에 영향을 미치기 때문입니다.
콘택트 도금
콘택트 도금은 커넥터 제조업체의 사양, 신호 요구 사항, 환경 노출, 결합 주기 및 접점 시스템 호환성에 따라 선택해야 합니다. 금 도금은 특정 저레벨 신호 애플리케이션에 적합할 수 있으며, 주석 도금 콘택트는 많은 전원 및 범용 회로에 일반적으로 사용됩니다. 공급업체가 애플리케이션에 맞는 올바른 콘택트를 선택할 수 있도록 사양에 도금을 명시하십시오.
와이어-커넥터 호환성
모든 와이어가 모든 단자에 맞는 것은 아닙니다. 와이어 구조(연선, 절연 유형 및 두께)를 지정하고 AMP 단자 및 압착 공구와 호환되는지 확인하십시오. 커넥터와 단자를 애플리케이션에 맞게 선택하는 데 도움이 필요하면 와이어 하니스 커넥터 선택 가이드를 참조하십시오. 올바른 단자-와이어 일치는 인장 강도 테스트를 통과하는 압착의 전제 조건입니다.
AMP 케이블 어셈블리의 품질 및 테스트
압착 품질은 케이블 어셈블리 신뢰성의 핵심 요소이지만 전체 품질 시스템의 일부일 뿐입니다. 커넥터 어셈블리, 단자 유지력, 와이어 라우팅, 밀봉 및 최종 전기 테스트도 적용 가능한 요구 사항을 충족해야 합니다. 자동차 배선의 경우 압착 품질은 적용 가능한 단자 제조업체 사양과 관련 산업 또는 고객 요구 사항에 따라 검증해야 합니다. USCAR-21은 자동차 애플리케이션에서 압착 전기 연결을 평가하기 위한 참조 중 하나입니다. 합격 기준은 적용 가능한 사양, 도체 크기 및 구조, 단자 설계 및 테스트 방법에 따라 달라집니다.
견고한 품질 계획에는 압착 높이 모니터링, 단면 분석, 인장 강도 테스트, 전기 테스트 및 문서화된 공정 제어가 포함될 수 있습니다. 합격 한계는 일반적인 힘 값이 아닌 적용 가능한 사양을 사용하여 설정해야 합니다.
어셈블리 설계 및 고객 요구 사항에 따라 검사 및 검증 계획에는 다음이 포함될 수 있습니다:
-
완성된 어셈블리의 연속성 및 단락 테스트
-
해당되는 경우 절연 저항 또는 유전체 내전압(hipot) 테스트
-
압착 높이 모니터링 및 단면 분석
-
밀폐형 커넥터의 밀봉 무결성 테스트
-
대표 샘플에 대한 진동, 온도 사이클링 및 열 충격 테스트
-
문서화된 검사 기록 및 추적성
모든 항목이 100% 생산 검사는 아닙니다. 실제로 연속성 및 단락 테스트는 필요한 경우 완성된 어셈블리에 대한 생산 테스트로 일반적으로 실행되며, 압착 및 단면 검사는 일반적으로 공정 중 또는 샘플링 제어로 운영되며, 진동, 온도 사이클링 및 열 충격은 일반적으로 대표 샘플에 대한 설계 검증 테스트입니다.
맞춤형 AMP 어셈블리와 기성품 AMP 어셈블리
표준 AMP 어셈블리와 기성품 피그테일은 소량일 때 빠르게 조달할 수 있고 저렴합니다. 특정 와이어 길이, 각 끝단의 고유한 커넥터 조합, 분기 또는 Y 분할, 특정 그로밋 및 오버몰드, 맞춤형 라벨 또는 라우팅 보호가 필요하거나 애플리케이션에서 문서화된 품질을 요구하는 경우 맞춤형 어셈블리가 올바른 선택입니다. 보다 자세한 비교는 와이어 하니스 비용 요인 가이드를 참조하십시오.
실제로 대부분의 차량 및 장비 프로그램은 표준 길이와 구성이 실제 자재 명세서와 거의 일치하지 않기 때문에 맞춤형 어셈블리를 사용합니다. 단점은 리드 타임과 최소 주문량 고려 사항이며, 이것이 양산 전에 프로토타이핑과 샘플이 중요한 이유입니다.
AMP 케이블 어셈블리 제조업체 선택 방법
공급업체를 평가할 때 이 체크리스트를 사용하십시오. 각 항목은 나중에 품질 문제가 발생할 가능성을 줄여줍니다.
-
정품 부품. 공급업체가 정품 AMP / TE 하우징과 콘택트를 사용합니까, 아니면 모조품을 사용합니까?
-
올바른 공구. 애플리케이션별 다이와 검증된 압착 매개변수로 종단합니까?
-
표준 준수. 관련 애플리케이션 사양 및 고객 요구 사항에 따라 테스트하며 적용 가능한 문서를 제시할 수 있습니까?
-
테스트 능력. 인장 강도, 접촉 저항, hipot, 밀봉 및 연속성 테스트를 실행하고 결과를 문서화할 수 있습니까?
-
문서화. 검사 보고서, 테스트 데이터 및 재료 인증서를 받게 됩니까?
-
프로토타이핑. 생산 전에 맞춤 및 기능 확인을 위한 샘플을 제공할 수 있습니까?
-
인증. 해당되는 경우 ISO 9001 또는 IATF 16949 인증을 보유하고 있으며, 현재 인증서를 제공하고 애플리케이션에 필요한 품질 관리를 입증할 수 있습니까?
FAQ
AMP 커넥터는 TE Connectivity 커넥터와 동일합니까?
AMP는 TE Connectivity의 제품 브랜드입니다. 특정 커넥터 또는 단자에 대해서는 적용 가능한 TE 제품 사양 및 승인된 공구 문서를 참조하여 호환성과 요구 사항을 확인하십시오.
밀폐형 AMP 커넥터와 비밀폐형 AMP 커넥터의 차이점은 무엇입니까?
밀폐형 커넥터(예: Superseal)는 물과 먼지가 콘택트에 도달하지 않도록 돕는 그로밋과 씰을 포함하므로 올바르게 조립하면 가혹하거나 옥외 환경에 적합합니다. 비밀폐형 커넥터(예: 많은 Timer 및 Mate-N-Lok 버전)는 건조하고 보호된 장소를 위한 것이며 일반적으로 비용이 저렴합니다. 실제 IP 등급은 특정 구성 및 테스트된 어셈블리에 따라 달라집니다.
AMP 케이블 어셈블리의 압착 품질은 어떻게 검증됩니까?
일반적인 검사에는 인장 강도 테스트, 압착 높이 및 단면 검사, 접촉 저항 측정이 포함되며, 합격 한계는 적용 가능한 사양(해당되는 경우 USCAR-21)과 단자 제조업체 데이터에서 설정됩니다. 완성된 어셈블리에서는 연속성 및 단락 테스트로 전기 경로를 확인하며, 테스트 데이터는 기록되고 추적 가능해야 합니다.
AMP 케이블 어셈블리를 맞춤 길이로 제작할 수 있습니까?
예. 맞춤형 어셈블리는 정확한 와이어 길이, 커넥터 조합 및 보호 기능에 맞게 제작됩니다. 맞춤형 프로젝트의 경우 양산 전에 커넥터 호환성, 치수, 라우팅 및 기능 요구 사항을 확인하기 위해 적절한 경우 프로토타입 샘플을 요청하십시오.
결론
AMP 케이블 어셈블리는 자동차, 상용차 및 산업 배선에 신뢰할 수 있고 널리 사용 가능한 옵션입니다. 프로젝트의 성공은 브랜드 이름보다는 전류, 밀폐 및 환경 요구 사항에 맞는 올바른 커넥터 제품군 선택, 와이어의 올바른 사양 지정, 그리고 품질 계획과 테스트 데이터가 애플리케이션과 일치하는 제조업체와 협력하는 데 달려 있습니다. 진행하려면 위의 사양 매개변수를 작성하고 자격을 갖춘 공급업체에 명확한 견적 요청서를 보내십시오.
