Если вы ищете «кабельные сборки AMP», вы, вероятно, разрабатываете новый жгут проводов для транспортного средства, станка или промышленной системы — или ищете надежного партнера для его изготовления. Это руководство объясняет, что на самом деле представляют собой кабельные сборки AMP, какие семейства разъемов AMP существуют и когда каждое из них использовать, как правильно составить спецификацию на заказную сборку и как проверить качество. В итоге вы сможете составить более четкий запрос коммерческого предложения и избежать наиболее распространенных ошибок в спецификациях.

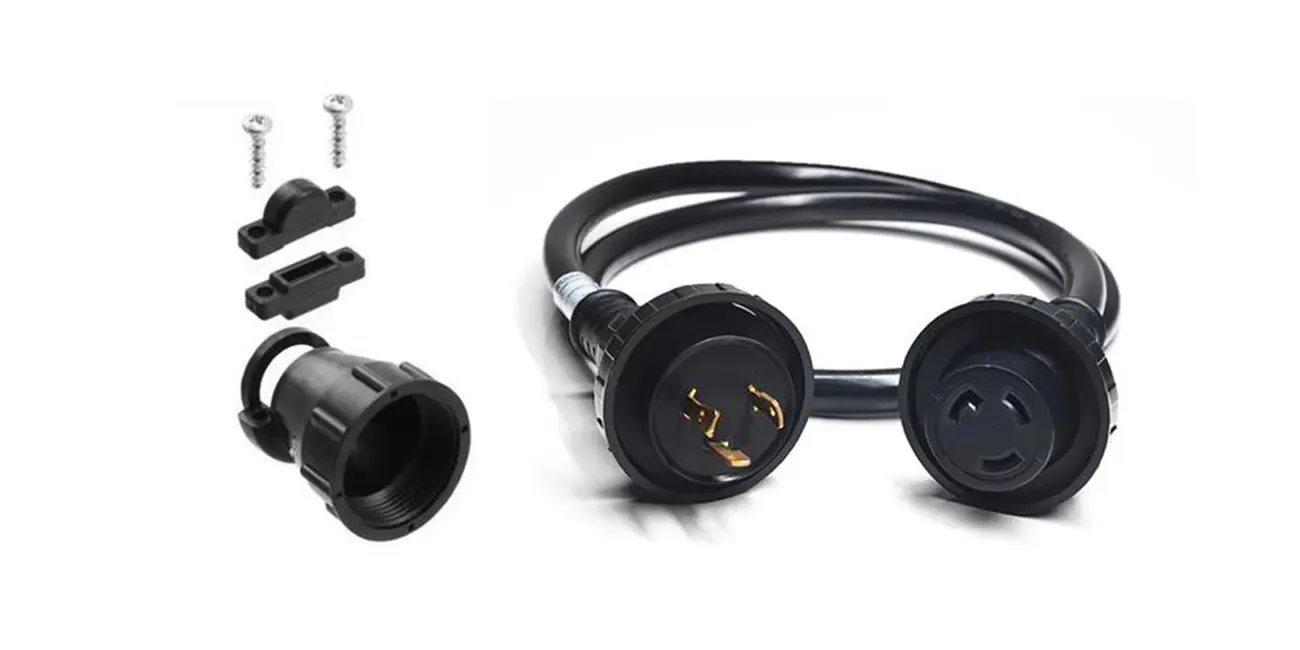

Что такое кабельные сборки AMP?
Кабельная сборка AMP — это кабель или жгут проводов, изготовленный с использованием совместимых разъемов из портфеля продуктов AMP компании TE Connectivity. В зависимости от применения она может включать отдельные провода, многожильный кабель, обжимные контакты, уплотнения, задние оболочки или защитные трубки. Точная конфигурация зависит от семейства разъемов и электрических и экологических требований.
Отдельные семейства разъемов AMP разработаны для требовательных автомобильных и промышленных применений. Фактические характеристики зависят от конкретного номера детали, утвержденных условий эксплуатации, совместимых клемм и проводов, а также качества готовой сборки.
Бренд AMP сегодня
AMP возникла как AMP Incorporated и теперь является частью TE Connectivity после приобретения AMP компанией Tyco International в 1999 году и последующего образования TE Connectivity. Название AMP по-прежнему используется для широкого спектра продуктов, включая корпуса разъемов, клеммы, кабельные сборки и обжимной инструмент. При закупке кабельной сборки AMP подтвердите точные номера деталей разъемов и клемм, подлинность компонентов, если это необходимо, совместимый инструмент для монтажа, а также записи о валидации процессов и проверках производителя.
Что включает кабельная сборка AMP
-
Корпуса разъемов (AMP MCP, Superseal, Econoseal, Timer и другие)
-
Контакты / клеммы, обжатые на проводе
-
Медный многожильный провод, подобранный по токовому пути
-
Уплотнения, втулки или заливка для защиты от воды и пыли
-
Вторичная фиксация и разгрузка натяжения при необходимости
-
Этикетки, рукава и любая защита трассировки
Почему стоит выбрать разъемы AMP для вашего жгута
Разъемы AMP выбирают по практическим инженерным причинам, а не только из-за предпочтения бренда:
-
Широкий портфель для всех уровней мощности. Портфель AMP охватывает ряд применений сигналов и питания. Для каждой цепи по-прежнему требуется разъем, выбранный с учетом ее электрических, механических, экологических требований и требований совместимости.
-
Глобальная доступность продуктов. Продукты AMP доступны через всемирную сеть TE Connectivity, что упрощает закупки и планирование поставок.
-
Хорошо документированная заделка. Специализированный инструмент для конкретного применения и опубликованные спецификации на заделку обеспечивают стабильные, поддающиеся проверке обжимы.
-
Герметичные семейства для агрессивных сред. Герметичные варианты помогают защитить соединения, подверженные воздействию воды, пыли и химикатов.

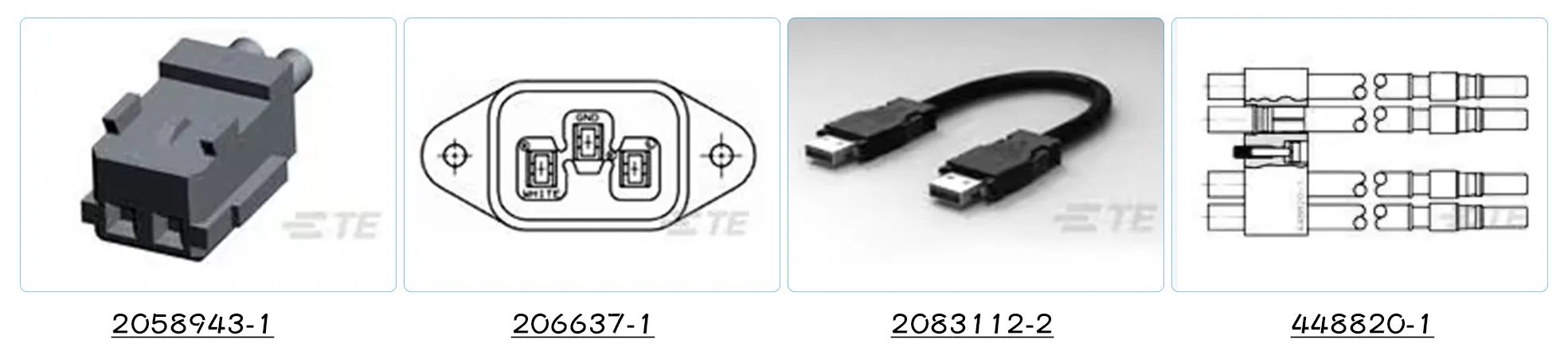

Основные семейства разъемов AMP
В таблице ниже приведены семейства разъемов AMP, которые чаще всего встречаются в заказных кабельных сборках. Такие параметры, как ток, температура и герметичность, различаются в зависимости от номера детали, клеммы, сечения провода и применения, поэтому рассматривайте таблицу как отправную точку и подтверждайте значения по техническому паспорту конкретного продукта.
|
Семейство
|
Типичное применение
|
Примечания по выбору
|
Герметичный / Негерметичный
|
|---|---|---|---|
|
AMP MCP (MCP 1.5K, 2.8, 6.3/4.8K, 9.5)
|
Двигатель / ЭБУ / трансмиссия, сигнал и питание
|
Клеммы и размеры полостей различаются в зависимости от варианта MCP; характеристики не одинаковы для всех размеров — уточняйте по номеру детали
|
Оба
|
|
AMP MCON
|
Трансмиссия и шасси с более высоким током
|
Силовые клеммы нескольких размеров; уточняйте ток и герметичность по номеру детали
|
Герметичные и негерметичные, в зависимости от серии и конфигурации
|
|
AMP Superseal 1.0 / 1.5 и Superseal pro
|
Датчики, освещение, исполнительные механизмы, маломощный сигнал
|
Герметичные системы разъемов «провод-провод» и встроенные; конфигурации различаются в зависимости от серии
|
Герметичный
|
|
AMP Econoseal
|
Промышленные и автомобильные герметичные соединения
|
Встроенные герметичные соединения
|
Герметичный
|
|
AMP Timer (JPT / SPT)
|
Сигнальные цепи и цепи средней мощности
|
Классические сигнальные / силовые контакты; конфигурации различаются
|
Герметичный или негерметичный, в зависимости от конкретного продукта
|
|
AMP Mate-N-Lok
|
Провод-провод и панельный монтаж
|
Универсальные корпуса; механический ресурс зависит от конкретного продукта
|
Негерметичный
|
Высоковольтные межсоединения, включая высоковольтные системы разъемов AMP+ и зарядные соединители для электромобилей, образуют отдельную категорию продуктов, отличную от перечисленных выше семейств разъемов низкой и средней мощности. Такие стандарты, как SAE J1772, применяются к конкретным зарядным интерфейсам и системам, и соответствие должно проверяться для конкретного продукта, конфигурации и применимого стандарта, а не предполагаться исходя из бренда.
Где используются кабельные сборки AMP
Конкретные семейства разъемов AMP служат для разных применений; не каждое семейство подходит для любых условий или уровней напряжения. В целом кабельные сборки AMP применяются везде, где соединение должно выдерживать вибрацию, перепады температуры, влажность или длительный срок службы:
-
Легковые автомобили: соединения двигателя и ЭБУ, датчики, освещение, бортовая электроника, информационно-развлекательные системы
-
Коммерческий транспорт: грузовики и автобусы, жгуты шасси и кузова
-
Внедорожная техника: строительные, сельскохозяйственные, горные и лесозаготовительные машины
-
Промышленное оборудование: панели управления, условия мойки и наружные установки
-
Морские и прогулочные суда: воздействие соли, брызг и конденсата
-
Электромобили и зарядная инфраструктура: высоковольтные силовые пути и сборки зарядных соединителей с использованием специализированных высоковольтных семейств продуктов
Как составить спецификацию на заказную кабельную сборку AMP
Хорошая спецификация предотвращает дорогостоящие переделки и отказы в эксплуатации. Проработайте следующие параметры, прежде чем запрашивать коммерческое предложение. Для более глубокого изучения технологичности см. наше руководство по DFM жгутов проводов.
Сечение провода, ток и напряжение
Выбирайте сечение провода исходя из фактического тока, который несет каждая цепь, а не из догадок. Сопоставьте выбор калибра провода / мм² с допустимым током, примените коэффициент снижения для повышенной температуры окружающей среды и поддерживайте падение напряжения в пределах нормы для длинных трасс. Провод недостаточного сечения перегревается и может размягчить изоляцию или увеличить сопротивление контакта; провод чрезмерного сечения добавляет стоимость и вес. Убедитесь, что выбранное сечение провода находится в пределах проверенного диапазона для используемой клеммы.
Герметичность, температура и окружающая среда
Решите, будет ли соединение подвергаться воздействию воды, пыли, мойки или химикатов. Герметичные системы разъемов могут обеспечивать защиту от воды и пыли при правильной сборке и использовании в пределах указанных условий; применимую степень защиты IP необходимо проверять для конкретной конфигурации разъема и испытанной сборки. Рекомендации по проектированию водонепроницаемых кабельных сборок и выбору степени IP см. в нашем специализированном руководстве. Негерметичные разъемы подходят для сухих защищенных мест. Также определите диапазон рабочих температур и любое воздействие жидкостей (масло, охлаждающая жидкость, тормозная жидкость), поскольку это определяет как изоляцию провода, так и выбор материала корпуса.
Покрытие контактов
Покрытие контактов должно выбираться в соответствии со спецификациями производителя разъемов, требованиями к сигналу, воздействием окружающей среды, количеством циклов сочленения и совместимостью контактной системы. Золотое покрытие может подходить для некоторых малосигнальных применений, тогда как луженые контакты обычно используются во многих силовых и универсальных цепях. Укажите покрытие в спецификации, чтобы поставщик выбрал правильный контакт для применения.
Совместимость провода и разъема
Не каждый провод подходит к каждой клемме. Укажите конструкцию провода (скрутка, тип и толщина изоляции) и подтвердите его совместимость с клеммой AMP и обжимным инструментом. Чтобы помочь с подбором разъемов и клемм для вашего применения, см. наше руководство по выбору разъемов для жгутов проводов. Правильное соответствие клеммы и провода является обязательным условием для обжима, проходящего испытание на усилие вытягивания.
Качество и испытания кабельных сборок AMP
Качество обжима является критическим фактором надежности кабельной сборки, но оно составляет лишь часть общей системы качества. Сборка разъемов, удержание клемм, трассировка проводов, герметизация и финальные электрические испытания также должны соответствовать применимым требованиям. Для автомобильной электропроводки качество обжима следует проверять по применимой спецификации производителя клемм и соответствующим отраслевым или клиентским требованиям. USCAR-21 является одним из ориентиров для оценки обжатых электрических соединений в автомобильных применениях; критерии приемки зависят от применимой спецификации, размера и конструкции проводника, конструкции клеммы и метода испытаний.
Надежный план качества может включать мониторинг высоты обжима, анализ поперечного сечения, испытания на усилие вытягивания, электрические испытания и документированные средства управления процессами. Пределы приемки должны устанавливаться с использованием применимой спецификации, а не универсального значения усилия.
В зависимости от конструкции сборки и требований заказчика план проверки и валидации может включать:
-
Проверку целостности и короткого замыкания готовых сборок
-
Испытание сопротивления изоляции или электрической прочности (hipot), где применимо
-
Мониторинг высоты обжима и анализ поперечного сечения
-
Испытание целостности уплотнения для герметичных разъемов
-
Вибрация, термоциклирование и термоудар на представительных образцах
-
Документированные записи проверок и прослеживаемость
Не каждый пункт является 100% производственной проверкой. На практике проверка целостности и короткого замыкания обычно выполняется как производственные испытания готовых сборок, где это требуется; проверка обжима и поперечного сечения обычно осуществляется как внутрипроцессный или выборочный контроль; а вибрация, термоциклирование и термоудар обычно являются испытаниями валидации конструкции на представительных образцах.
Заказные и стандартные сборки AMP
Стандартные сборки AMP и готовые пигтейлы быстро закупаются и недороги при малых объемах. Заказная сборка — правильный выбор, когда вам нужна конкретная длина провода, уникальная комбинация разъемов на каждом конце, ответвление или Y-разветвление,特定ные втулки и заливка, индивидуальные этикетки или защита трассировки — или когда ваше применение требует документированного качества. Более полное сравнение см. в нашем руководстве по факторам стоимости жгутов проводов.
На практике большинство программ транспортных средств и оборудования используют заказные сборки, поскольку стандартные длины и конфигурации редко соответствуют реальной спецификации материалов. Компромиссом являются сроки поставки и минимальный объем заказа, поэтому прототипирование и образцы важны перед серийным производством.
Как выбрать производителя кабельных сборок AMP
Используйте этот контрольный список при оценке поставщика. Каждый пункт снижает вероятность неприятных сюрпризов с качеством в будущем.
-
Оригинальные детали. Использует ли поставщик подлинные корпуса и контакты AMP / TE или их имитации?
-
Правильный инструмент. Выполняется ли заделка с помощью специализированных матриц и проверенных параметров обжима?
-
Соответствие стандартам. Проводят ли они испытания в соответствии с применимыми спецификациями и требованиями заказчика, и могут ли они предъявить соответствующие документы?
-
Возможности испытаний. Могут ли они проводить испытания на усилие вытягивания, сопротивление контакта, hipot, герметичность и целостность, и документировать результаты?
-
Документация. Получите ли вы отчеты о проверках, данные испытаний и сертификаты на материалы?
-
Прототипирование. Могут ли они предоставить образцы для проверки посадки и функционирования перед производством?
-
Сертификация. Имеют ли они сертификацию ISO 9001 или IATF 16949, где применимо, и могут ли они предоставить действующие сертификаты и продемонстрировать средства контроля качества, требуемые вашим применением?
Часто задаваемые вопросы
Разъемы AMP — это то же самое, что разъемы TE Connectivity?
AMP — это продуктовая марка TE Connectivity. Для конкретного разъема или клеммы обратитесь к применимой спецификации продукта TE и документации на утвержденный инструмент, чтобы подтвердить совместимость и требования.
В чем разница между герметичными и негерметичными разъемами AMP?
Герметичные разъемы (например, Superseal) включают втулки и уплотнения, которые помогают не допустить попадания воды и пыли к контактам, что делает их пригодными для агрессивных или наружных условий при правильной сборке. Негерметичные разъемы (такие как многие версии Timer и Mate-N-Lok) предназначены для сухих защищенных мест и обычно дешевле. Фактическая степень защиты IP зависит от конкретной конфигурации и испытанной сборки.
Как проверяется качество обжима кабельных сборок AMP?
Обычные проверки включают испытание на усилие вытягивания, контроль высоты обжима и поперечного сечения, а также измерение сопротивления контакта, при этом пределы приемки устанавливаются на основе применимой спецификации (USCAR-21, где применимо) и данных производителя клемм. На готовых сборках проверка целостности и короткого замыкания подтверждает электрический путь, а данные испытаний должны регистрироваться и быть прослеживаемыми.
Можно ли изготовить кабельные сборки AMP нестандартной длины?
Да. Заказные сборки изготавливаются точно по заданной длине провода, с комбинациями разъемов и элементами защиты. Для заказных проектов запрашивайте прототипы, где это уместно, чтобы проверить совместимость разъемов, размеры, трассировку и функциональные требования перед серийным производством.
Заключение
Кабельные сборки AMP являются надежным и широкодоступным вариантом для автомобильной, коммерческой и промышленной электропроводки. Успех проекта зависит не столько от названия бренда, сколько от выбора правильного семейства разъемов с учетом требований к току, герметичности и окружающей среде, правильного выбора провода и сотрудничества с производителем, чей план качества и данные испытаний соответствуют вашему применению. Чтобы двигаться дальше, заполните параметры спецификации выше и отправьте четкий запрос коммерческого предложения квалифицированному поставщику.
