Kabelbäume und Kabelkonfektionen sind zentrale kundenspezifische Verdrahtungskomponenten für elektrische und elektronische Systeme und werden in den Bereichen Automobil, Industrieautomation, Medizingeräte, Robotik und Telekommunikation weit verbreitet eingesetzt. Aufgrund überlappender Funktionen bei der Stromversorgung und Signalübertragung werden diese beiden Begriffe in der Branche häufig verwechselt.
Der Hauptunterschied zwischen Kabelbäumen und Kabelkonfektionen liegt im strukturellen Design und den Anwendungsszenarien, nicht in vereinfachten Unterschieden bei Leistung, Frequenz oder Haltbarkeit. Dieser Leitfaden fasst klare Definitionen, Fertigungsregeln, Teststandards und praktische Auswahllogik zusammen, um Ingenieuren und Einkäufern projektbasierte Entscheidungen zu ermöglichen.
1. Kern定义 und Fertigungsaufbaulogik

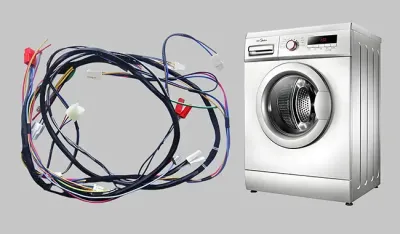

Was ist ein Kabelbaum?
Ein Kabelbaum ist eine kundenspezifische Baugruppe aus Drähten oder Kabeln, die mit Klemmen, Steckverbindern und Schutzteilen kombiniert werden. Er ist für kundenspezifische Verlegung, mehrarmige Layouts und dichte interne Geräteverdrahtung ausgelegt. Die Standardproduktion umfasst Schneiden, Abisolieren, kontrolliertes Crimpen, Einführen, Bündeln und anwendungsspezifische feste Verlegung.
Basis-Kabelbäume verwenden diskrete Einzeldrähte für Niederspannungssteuerung und allgemeine Stromkreise. Komplexe kundenspezifische Versionen integrieren geschirmte Kabel, verdrillte Paare und Koaxialkabel, um gemischte Signal- und Stromkreise zu unterstützen. Für Hochgeschwindigkeitsschnittstellen wie CAN, Ethernet und USB müssen Kabelbaumkonstruktionen Impedanz, Schirmqualität, Abschlusspräzision und Biegeradius streng kontrollieren, um Übersprechen und Signalverlust zu vermeiden.
Was ist eine Kabelkonfektion?
Eine Kabelkonfektion ist eine fertige Verdrahtungseinheit, die aus verarbeiteten Kabeln, präzisen Abschlüssen und standardmäßigen oder kundenspezifischen Verbindungsschnittstellen aufgebaut ist. Sie ist für konsistente, wiederholbare modulübergreifende und externe Geräteverbindungen optimiert.
Häufige Typen sind USB-, Ethernet-, Sensor- und Stromkabelkonfektionen. Ihre elektrische und mechanische Leistung hängt von Kabelaufbau, Steckverbinderspezifikationen, Abschlussqualität, Schirmung und Anwendungsbeschränkungen ab. Kundenspezifische mehramige und umspritzte Strukturen sind ebenfalls für komplexe Installationsanforderungen erhältlich.
2. Wesentliche technische Unterschiede: Kabelbaum vs. Kabelkonfektion
Die folgende Tabelle vergleicht die wichtigsten technischen Merkmale der beiden Verdrahtungstypen:
|
Merkmal
|
Kabelbaum
|
Kabelkonfektion
|
|---|---|---|
|
Kernkonstruktion
|
Typischerweise aus einzelnen Drähten, Kabeln oder einer Kombination aus beiden aufgebaut; geformt durch Verlegungs-, Verzweigungs-, Abschluss- und Schutzmontageprozesse
|
Aufgebaut mit fertigen Kabeln, montiert durch standardisierten Abschluss und Schnittstelleninstallation; definiert durch konsistente Montagearchitektur statt durch Rohstofftyp
|
|
Signal- & Leistungsverhalten
|
Voll anpassungsfähig; unterstützt Niederspannungssteuersignale, Hochgeschwindigkeitsdatenübertragung und mittlere/niedrige Leistungsabgabe
|
Die Leistung variiert je nach Kabelqualität, Steckverbindern, Abschluss, Schirmung und Anwendungsszenarien
|
|
Strukturelle Merkmale
|
Herausragend bei kundenspezifischem mehramigem Layout und flexibler Verlegung; ideal für dichte interne Schaltungsintegration
|
Feste Kabel- und Schnittstellenstruktur; anpassbare Abzweigungen für spezielle Anforderungen verfügbar
|
|
Umweltanpassungsfähigkeit
|
Anpassbar an Standard- und raue Umgebungen durch Abdichtung, Umspritzung und Schirmung; Zuverlässigkeit hängt vom gesamten Baugruppendesign ab, nicht von einzelnen Komponenten
|
Umweltbeständigkeit hängt von Kabelqualität, Steckverbinderqualität, Abdichtung, Schirmung und Montagequalität ab
|
|
Primäre Anwendungsszenarien
|
Komplexe interne Geräteverdrahtung mit mehramiger Schaltungsintegration
|
Modulübergreifende und externe Geräteverbindungen, die stabile, wiederholbare Schnittstellen erfordern
|
3. Fertigungs- und Qualitätsteststandards
Die gesamte Fertigung und Prüfung folgt ISO 9001-Qualitätssystemen und entspricht den Standards IPC/WHMA-A-620, UL und IEC. Inspektions- und Testpläne werden je nach Produkttyp, Arbeitsumgebung und Kundenspezifikationen angepasst, um Fertigungsfehler und Zuverlässigkeitsrisiken zu kontrollieren.
Kabelbaumproduktion & -prüfung
Die Kabelbaumproduktion konzentriert sich auf stabile Verlegung und gleichbleibende Montagequalität. Standardprozesse umfassen Präzisionsschneiden und -abisolieren, werkzeugkalibriertes Crimpen, Steckverbindereinführung, ordnungsgemäßes Bündeln und klare Teilekennzeichnung.
Herkömmliche Tests umfassen Durchgangsprüfung, Isolationswiderstand, Hochspannungsfestigkeit, Crimp-Zugkraft und Steckverbinderhaltekraft. Hochzuverlässige Automobil- und Industrieprodukte ergänzen Vibrations- und Temperaturwechseltests, um Verbindungsfehler und versteckte Schaltungsrisiken zu reduzieren.
Kabelkonfektionsproduktion & -prüfung
Kabelkonfektion priorisiert Kabelintegrität, Abschlussgenauigkeit und stabile Schirmleistung. Typische Prozesse umfassen präzise Kabelverarbeitung, standardisiertes Crimpen oder Löten, kundenspezifisches Umspritzen und zuverlässige Schirmerdung.
Basistests umfassen Durchgangsprüfung, Hochspannungsverifikation und Steckverbinderhaltekraft. Für Hochgeschwindigkeits-Kabelkonfektionen werden Signalintegritätstests gemäß den Schnittstellenanforderungen durchgeführt, einschließlich Impedanzverifikation, Einfüge-/Rückflussdämpfung, Übersprechen (NEXT/FEXT), Schirmwirksamkeit und TDR/VNA-basierte Leistungstests.
4. Praktische Auswahlregeln für die Konstruktion
Feldtechniker wählen Verdrahtungslösungen basierend auf Verlegungskomplexität, Signalperformance, Installationsbedingungen und Wartungsanforderungen aus. Die folgende Tabelle bietet praktische Auswahlregeln, um vereinfachte Stereotype zu vermeiden.
|
Konstruktionsfaktor
|
Kabelbaum
|
Kabelkonfektion
|
|
Mehramige Fähigkeit
|
Hervorragend für komplexe kundenspezifische Verzweigungen
|
Begrenzte Flexibilität für vollständig kundenspezifische Abzweiglayouts
|
|
Anpassung an komplexe Verlegung
|
Optimiert für unregelmäßige, platzbeschränkte Verlegung
|
Geeignet für feste, vordefinierte Wege
|
|
Hochgeschwindigkeitsleistung
|
Machbar mit strenger Impedanz-/Schirmkontrolle
|
Bevorzugt für werkskalibrierte Hochgeschwindigkeitskabel
|
|
EMV- & Schirmkontrolle
|
Vollständig anpassbar pro Schaltung
|
Einfach zu standardisieren für feste Kabeltypen
|
|
Bestes Anwendungsszenario
|
Dichte interne Geräteverdrahtung
|
Externe modulübergreifende Verbindungen
|
|
Wartungsfreundlichkeit vor Ort
|
Abhängig von der strukturellen Zugänglichkeit
|
Besser für modulare steckbare Wartung
|
|
Umweltabdichtung
|
Vollständige Umspritzungsabdichtung weit verbreitet
|
Praktischer Werkshinweis: Es gibt keinen einheitlichen Industriestandard für diese beiden Begriffe. Identische Verdrahtungsstrukturen können von verschiedenen Herstellern unterschiedlich benannt werden. Für Angebot und Produktion haben technische Zeichnungen, Stücklisten (BOM), Pinbelegungsdefinitionen und Testspezifikationen stets Vorrang vor allgemeinen Produktnamen.
5. Checkliste für kundenspezifische Spezifikationen
Vollständige technische Spezifikationen gewährleisten genaue Angebote und stabile Serienproduktion. Die folgende Checkliste deckt wesentliche Anpassungsparameter ab:
Anforderungen an die Kabelbaum-Anpassung
Erforderliche Kernparameter:
- Drahtspezifikationen: AWG-Größe, Drahttyp, Farbe, Isolationsklasse
- Hardware: Teilenummern von Klemmen und Steckverbindern, Crimpstandards
- Schaltungsdefinition: Pinbelegungszuordnung, Schaltungsfunktion, Schaltplananforderungen
- Abmessungen: Gesamtlänge, Abzweigungslänge, Positionstoleranz
- Verlegungsregeln: minimaler Biegeradius, Weglayout, Befestigungspunkte
- Schutz: Band-/Schlauchtyp, Befestigungs- und Schirmkonfiguration
- Kennzeichnung: Etikettierungs-, Markierungs- und Chargenrückverfolgungsregeln
- Tests: Durchgang, Isolierung, Hochspannung, Zugkraft und Funktionstests
Anforderungen an die Kabelkonfektionsanpassung
Erforderliche Kernparameter:
- Kabelspezifikationen: Typ, Leiterzahl, Außendurchmesser, Impedanz, Verdrillungseigenschaften (Hochgeschwindigkeitspaare)
- Signalperformance: Schirmkonfiguration, Übersprechgrenzen, Einfüge-/Rückflussdämpfungsanforderungen
- Verbindungsregeln: Steckverbinder-PN, Pinbelegung, Abschlussmethode, Umspritzdesign
- Umgebungsspezifikationen: Mantelklasse, Temperatur, Öl-/Wasser-/UV-Beständigkeit
- Struktur: Gesamtlänge, Abzweigungslayout, Montagetoleranz
- Teststandards: Hochspannung, Schirmwirksamkeit, Signalintegrität, Haltekrafttests
6. Branchenanwendungen
Beide Verdrahtungstypen werden in Automobil, Industrieautomation, Robotik, Medizingeräten, Telekommunikation, neuer Energie, Luft- und Raumfahrt sowie Unterhaltungselektronik weit verbreitet eingesetzt. Es gibt keine strengen Branchengrenzen – die Auswahl hängt vollständig von Systemdesign und Anwendungsanforderungen ab.
WireHarnessAssembly bietet kundenspezifische Verdrahtungslösungen, die auf elektrische, mechanische und umweltbedingte Anforderungen zugeschnitten sind. Alle Projekte durchlaufen DFM-Überprüfungen, um Fertigungsprobleme im Voraus zu lösen, Nacharbeit zu reduzieren und Kosten zu kontrollieren. Reichen Sie Zeichnungen, Stücklisten oder Muster für eine professionelle technische Bewertung und kundenspezifische Entwicklung ein.
7. FAQ
1. Ist ein Kabelbaum dasselbe wie eine Kabelkonfektion?
Nein. Der Kernunterschied liegt im strukturellen Design und der Anwendungspositionierung. Kabelbäume unterstützen komplexe mehramige interne Integration, während Kabelkonfektionen auf standardisierte modulübergreifende und externe Verbindungen ausgerichtet sind. Die Namenskonventionen variieren zwischen den Herstellern.
2. Kann ein Kabelbaum Hochgeschwindigkeitsdatenübertragung unterstützen?
Ja. Kabelbäume können Hochgeschwindigkeitsschnittstellen wie CAN und Ethernet unterstützen, wenn Impedanzanpassung, Schirmintegrität, Abschlussgenauigkeit und minimaler Biegeradius streng kontrolliert werden. Schlechtes Design führt zu Signaldämpfung und Übersprechen.
3. Sind Kabelkonfektionen haltbarer als Kabelbäume?
Nein. Keiner der beiden Typen ist von Natur aus haltbarer. Lebensdauer und Umweltbeständigkeit hängen von Materialqualität, Dichtungsstruktur, Schirmdesign und Montagequalität ab. Beide können für Standard- oder raue Arbeitsbedingungen angepasst werden.
4. Können Kabelbäume und Kabelkonfektionen im selben Produkt verwendet werden?
Ja. Dies ist ein häufiger und zuverlässiger Konstruktionsansatz. Kabelbäume übernehmen komplexe interne Verzweigungen, während Kabelkonfektionen stabile, austauschbare externe Verbindungen für eine ausgewogene Systemleistung bieten.
5. Wie wähle ich zwischen Kabelbaum und Kabelkonfektion für mein Projekt?
Wählen Sie Kabelbäume für komplexe mehramige Verlegung, dichte interne Schaltungen und kundenspezifische feste Installation. Wählen Sie Kabelkonfektionen für standardisierte modulübergreifende Schnittstellen, dedizierte Hochgeschwindigkeitskabel und vor Ort austauschbare Verbindungen.
