ワイヤーハーネスとケーブルアセンブリは、電気電子システムの中核となるカスタム配線部品であり、自動車、産業オートメーション、医療機器、ロボティクス、通信業界で広く採用されています。電力供給と信号伝送における機能の重複により、これら2つの用語は業界で頻繁に混同されています。

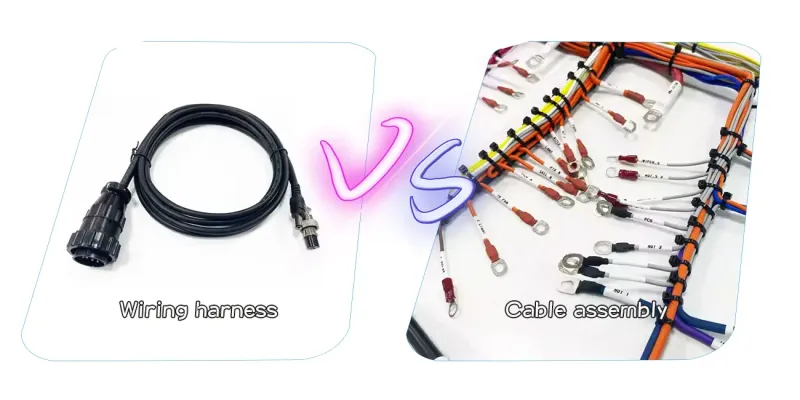

ワイヤーハーネスとケーブルアセンブリの主な違いは、電力、周波数、耐久性の単純な違いではなく、構造設計とアプリケーションシナリオにあります。このガイドでは、明確な定義、製造ルール、テスト基準、実用的な選択ロジックを要約し、エンジニアと購買担当者がプロジェクトベースの意思決定を行えるようにします。
1. 中核定義と製造構築ロジック
ワイヤーハーネスとは？
ワイヤーハーネスは、電線またはケーブルを端子、コネクタ、保護部品と組み合わせたカスタムアセンブリです。カスタム配線、多分岐レイアウト、高密度の機器内部配線用に設計されています。標準生産には、切断、皮剥き、制御された圧着、挿入、結束、アプリケーション固有の固定配線が含まれます。
基本的なハーネスは、低電圧制御と一般電源回路に個別の単線を使用します。複雑なカスタムバージョンは、シールドケーブル、ツイストペア、同軸ケーブルを統合し、混合信号および電源回路をサポートします。CAN、Ethernet、USBを含む高速インターフェースの場合、ハーネス設計はインピーダンス、シールド品質、終端精度、曲げ半径を厳密に制御し、クロストークと信号損失を回避する必要があります。
ケーブルアセンブリとは？
ケーブルアセンブリは、加工されたケーブル、精密な終端、標準またはカスタム接続インターフェースで構築された完成配線ユニットです。一貫性のある再現可能なモジュール間および外部機器接続用に最適化されています。
一般的なタイプには、USB、Ethernet、センサー、電源ケーブルアセンブリがあります。それらの電気的および機械的性能は、ケーブル構造、コネクタ仕様、終端品質、シールド、アプリケーション制約によって異なります。複雑な設置要件には、カスタム多分岐およびオーバーモールド構造も利用できます。
2. 主要な技術的違い：ワイヤーハーネス vs ケーブルアセンブリ
次の表は、2つの配線タイプ間の主要なエンジニアリング特性を比較したものです：
|
特性
|
ワイヤーハーネス
|
ケーブルアセンブリ
|
|---|---|---|
|
コア構造
|
通常、個別の電線、ケーブル、またはその組み合わせから構築され、配線、分岐、終端、保護アセンブリプロセスを通じて形成されます
|
完成したケーブルで構築され、標準化された終端とインターフェース設置を通じて組み立てられます。原材料タイプではなく、一貫したアセンブリアーキテクチャによって定義されます
|
|
信号と電力性能
|
完全に適応可能。低電圧制御信号、高速データ伝送、中/低電力供給をサポート
|
性能はケーブルグレード、コネクタ、終端、シールド、アプリケーションシナリオによって異なります
|
|
構造的特徴
|
カスタム多分岐レイアウトと柔軟な配線に優れる。高密度の内部回路統合に最適
|
固定されたケーブルとインターフェース構造。特別なニーズに対応するカスタマイズ可能な分岐が利用可能
|
|
環境適応性
|
シーリング、オーバーモールド、シールドにより標準および過酷な環境に適応可能。信頼性は単一コンポーネントではなく、アセンブリ全体の設計に依存します
|
環境耐久性はケーブルグレード、コネクタ品質、シーリング、シールド、アセンブリ技術に依存します
|
|
主なアプリケーションシナリオ
|
多分岐回路統合を伴う複雑な機器内部配線
|
安定した再現可能なインターフェースを必要とするモジュール間および外部機器接続
|
3. 製造と品質テスト基準
すべての製造とテストはISO 9001品質システムに従い、IPC/WHMA-A-620、UL、IEC規格に準拠しています。検査およびテスト計画は、製造上の欠陥と信頼性リスクを管理するために、製品タイプ、作業環境、顧客仕様に応じてカスタマイズされます。
ワイヤーハーネスの生産とテスト
ワイヤーハーネスの生産は、安定した配線と一貫したアセンブリ品質に焦点を当てています。標準プロセスには、精密切断と皮剥き、工具校正済み圧着、コネクタ挿入、整然とした結束、明確な部品識別が含まれます。
従来のテストは、導通、絶縁抵抗、耐電圧テスト、圧着引張強度、コネクタ保持力をカバーします。高信頼性の自動車および産業製品は、振動および温度サイクルテストを追加し、接続障害と隠れた回路リスクを低減します。
ケーブルアセンブリの生産とテスト
ケーブルアセンブリの生産は、ケーブルの完全性、終端精度、安定したシールド性能を優先します。典型的なプロセスには、精密なケーブル処理、標準化された圧着またははんだ付け、カスタムオーバーモールド、信頼性の高いシールド接地が含まれます。
基本テストには、導通、耐電圧検証、コネクタ保持力が含まれます。高速ケーブルアセンブリの場合、インターフェース要件に応じて信号完全性テストが実施され、インピーダンス検証、挿入/反射損失、クロストーク（NEXT/FEXT）、シールド効果、TDR/VNAベースの性能テストが含まれます。
4. 実用的なエンジニアリング選択ルール
フィールドエンジニアは、配線の複雑さ、信号性能、設置条件、保守ニーズに基づいて配線ソリューションを選択します。以下の表は、過度に単純化された固定観念を避けるための実用的な選択ルールを提供します。
|
エンジニアリング要因
|
ワイヤーハーネス
|
ケーブルアセンブリ
|
|
多分岐能力
|
複雑なカスタム分岐に優れる
|
完全にカスタムな分岐レイアウトには柔軟性が限られる
|
|
複雑な配線適応
|
不規則でスペースに制約のある配線に最適化
|
固定された事前定義済みパスに適する
|
|
高速性能
|
厳密なインピーダンス/シールド制御で実現可能
|
工場校正済み高速ケーブルに適する
|
|
EMIとシールド制御
|
回路ごとに完全カスタマイズ可能
|
固定ケーブルタイプの標準化が容易
|
|
最適なアプリケーションシナリオ
|
高密度の機器内部配線
|
外部モジュール間接続
|
|
フィールド保守性
|
構造的アクセス性に依存
|
モジュール式プラグイン保守に適する
|
|
環境シーリング
|
完全オーバーモールドシーリングが広く採用
|
工場実務上の注意：これら2つの用語には統一された業界標準はありません。同一の配線構造でも、製造元によって異なる名称で呼ばれることがあります。見積もりと生産には、エンジニアリング図面、BOM、ピン配置定義、テスト仕様が常に一般的な製品名よりも優先されます。
5. カスタム仕様チェックリスト
完全なエンジニアリング仕様は、正確な見積もりと安定した量産を保証します。以下のチェックリストは、必須のカスタマイズパラメータをカバーしています：
ワイヤーハーネスのカスタマイズ要件
主要な必須パラメータ：
- 電線仕様：AWGサイズ、電線タイプ、色、絶縁グレード
- ハードウェア：端子とコネクタの部品番号、圧着基準
- 回路定義：ピン配置マッピング、回路機能、回路図要件
- 寸法：全長、分岐長、位置公差
- 配線ルール：最小曲げ半径、経路レイアウト、取付点
- 保護：テープ/チューブタイプ、固定およびシールド構成
- 識別：ラベリング、マーキング、バッチトレーサビリティルール
- テスト：導通、絶縁、耐電圧、引張強度、機能テスト
ケーブルアセンブリのカスタマイズ要件
主要な必須パラメータ：
- ケーブル仕様：タイプ、導体数、外径、インピーダンス、ツイスト特性（高速ペア）
- 信号性能：シールド構成、クロストーク限界、挿入/反射損失要件
- 接続ルール：コネクタPN、ピン配置、終端方法、オーバーモールド設計
- 環境仕様：ジャケットグレード、温度、耐油/耐水/耐UV
- 構造：全長、分岐レイアウト、アセンブリ公差
- テスト基準：耐電圧、シールド効率、信号完全性、保持力テスト
6. 業界アプリケーション
両方の配線タイプは、自動車、産業オートメーション、ロボティクス、医療機器、通信、新エネルギー、航空宇宙、家電製品で広く使用されています。厳密な業界境界は存在せず、選択は完全にシステム設計とアプリケーション要件に依存します。
WireHarnessAssemblyは、電気的、機械的、環境的要件に合わせたカスタム配線ソリューションを提供します。すべてのプロジェクトはDFMレビューを受け、製造可能性の問題を事前に解決し、手戻りを減らし、コストを管理します。図面、BOM、またはサンプルを提出して、専門的な技術評価とカスタム開発を受けてください。
7. FAQ
1. ワイヤーハーネスはケーブルアセンブリと同じですか？
いいえ。核心的な違いは構造設計とアプリケーションの位置づけです。ワイヤーハーネスは複雑な多分岐内部統合をサポートし、ケーブルアセンブリは標準化されたモジュール間および外部接続に焦点を当てています。命名規則は製造元によって異なります。
2. ワイヤーハーネスは高速データ伝送をサポートできますか？
はい。ワイヤーハーネスは、インピーダンス整合、シールド完全性、終端精度、最小曲げ半径が厳密に管理されている場合、CANやEthernetなどの高速インターフェースをサポートできます。不適切な設計は信号減衰とクロストークを引き起こします。
3. ケーブルアセンブリはワイヤーハーネスより耐久性がありますか？
いいえ。どちらのタイプも本質的に耐久性が高いわけではありません。使用寿命と環境耐性は、材料グレード、シーリング構造、シールド設計、アセンブリ品質によって異なります。どちらも標準または過酷な作業条件に合わせてカスタマイズできます。
4. ワイヤーハーネスとケーブルアセンブリを同じ製品で使用できますか？
はい。これは一般的で信頼性の高い設計アプローチです。ワイヤーハーネスは複雑な内部分岐を処理し、ケーブルアセンブリはバランスの取れたシステム性能のために安定した交換可能な外部接続を提供します。
5. 私のプロジェクトではワイヤーハーネスとケーブルアセンブリのどちらを選ぶべきですか？
複雑な多分岐配線、高密度内部回路、カスタム固定設置にはワイヤーハーネスを選択してください。標準化されたモジュール間インターフェース、専用高速ケーブル、フィールド交換可能な接続にはケーブルアセンブリを選択してください。
