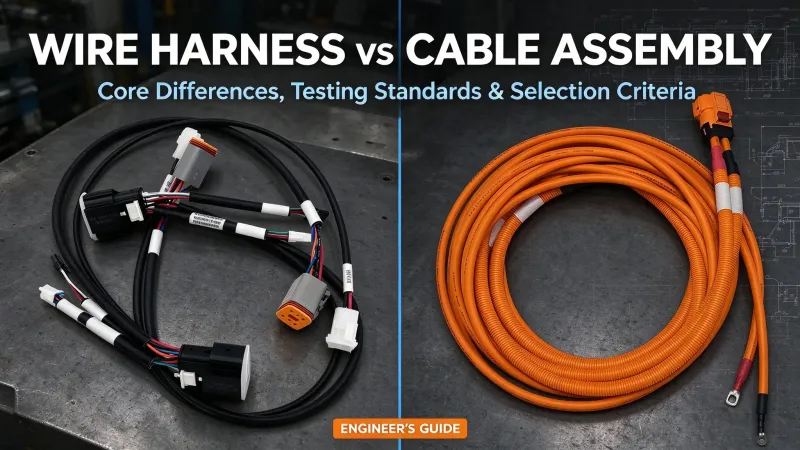

Los arneses de cables y los ensamblajes de cables son componentes de cableado personalizados esenciales para sistemas eléctricos y electrónicos, ampliamente adoptados en las industrias automotriz, de automatización industrial, dispositivos médicos, robótica y telecomunicaciones. Debido a las funciones superpuestas en la entrega de energía y la transmisión de señales, estos dos términos se confunden con frecuencia en la industria.
La diferencia clave entre los arneses de cables y los ensamblajes de cables radica en el diseño estructural y los escenarios de aplicación, no en diferencias simplistas de potencia, frecuencia o durabilidad. Esta guía resume definiciones claras, reglas de fabricación, estándares de prueba y lógica de selección práctica para ayudar a ingenieros y compradores a tomar decisiones basadas en proyectos.
1. Definición central y lógica de construcción de fabricación
¿Qué es un arnés de cables?
Un arnés de cables es un ensamblaje personalizado de cables o conductores emparejados con terminales, conectores y piezas protectoras. Está diseñado para enrutamiento personalizado, diseños de múltiples ramificaciones y cableado interno denso de equipos. La producción estándar incluye corte, pelado, crimpado controlado, inserción, agrupamiento y enrutamiento fijo específico de la aplicación.
Los arneses básicos utilizan conductores individuales discretos para control de bajo voltaje y circuitos de alimentación general. Las versiones personalizadas complejas integran cables blindados, pares trenzados y cables coaxiales para soportar circuitos mixtos de señal y alimentación. Para interfaces de alta velocidad incluyendo CAN, Ethernet y USB, los diseños de arneses deben controlar estrictamente la impedancia, la calidad del blindaje, la precisión de terminación y el radio de curvatura para evitar diafonía y pérdida de señal.
¿Qué es un ensamblaje de cables?
Un ensamblaje de cables es una unidad de cableado terminada construida con cables procesados, terminaciones precisas e interfaces de conexión estándar o personalizadas. Está optimizado para conexiones consistentes y repetibles entre módulos y equipos externos.
Los tipos comunes incluyen ensamblajes de cables USB, Ethernet, sensores y alimentación. Su rendimiento eléctrico y mecánico depende de la construcción del cable, las especificaciones del conector, la calidad de terminación, el blindaje y las restricciones de la aplicación. También hay disponibles estructuras personalizadas de múltiples ramificaciones y sobremoldeadas para requisitos de instalación complejos.
2. Diferencias técnicas clave: arnés de cables vs ensamblaje de cables
La siguiente tabla compara las características de ingeniería centrales entre los dos tipos de cableado:
|
Característica
|
Arnés de cables
|
Ensamblaje de cables
|
|---|---|---|
|
Construcción central
|
Típicamente construido a partir de conductores individuales, cables o una combinación de ambos; formado mediante procesos de enrutamiento, ramificación, terminación y ensamblaje protector
|
Construido con cables terminados, ensamblados mediante terminación estandarizada e instalación de interfaz; definido por una arquitectura de ensamblaje consistente en lugar del tipo de materia prima
|
|
Rendimiento de señal y alimentación
|
Totalmente adaptable; soporta señales de control de bajo voltaje, transmisión de datos de alta velocidad y entrega de energía media/baja
|
El rendimiento varía según el grado del cable, los conectores, la terminación, el blindaje y los escenarios de aplicación
|
|
Características estructurales
|
Sobresale en diseño personalizado de múltiples ramificaciones y enrutamiento flexible; ideal para integración densa de circuitos internos
|
Estructura fija de cable e interfaz; ramificaciones personalizables disponibles para necesidades especiales
|
|
Adaptabilidad ambiental
|
Adaptable a entornos estándar y hostiles mediante sellado, sobremoldeo y blindaje; la fiabilidad depende del diseño completo del ensamblaje en lugar de componentes individuales
|
La durabilidad ambiental depende del grado del cable, la calidad del conector, el sellado, el blindaje y la artesanía de ensamblaje
|
|
Escenarios de aplicación principales
|
Cableado interno complejo de equipos con integración de circuitos de múltiples ramificaciones
|
Conexiones entre módulos y equipos externos que requieren interfaces estables y repetibles
|
3. Estándares de fabricación y control de calidad
Toda la fabricación y las pruebas siguen sistemas de calidad ISO 9001 y cumplen con las normas IPC/WHMA-A-620, UL e IEC. Los planes de inspección y prueba se personalizan según el tipo de producto, el entorno de trabajo y las especificaciones del cliente para controlar defectos de fabricación y riesgos de fiabilidad.
Producción y pruebas de arneses de cables
La producción de arneses de cables se centra en un enrutamiento estable y una calidad de ensamblaje consistente. Los procesos estándar incluyen corte y pelado de precisión, crimpado calibrado con herramientas, inserción de conectores, agrupamiento ordenado e identificación clara de piezas.
Las pruebas convencionales cubren continuidad, resistencia de aislamiento, resistencia a voltaje hipot, fuerza de tracción del crimpado y retención del conector. Los productos automotrices e industriales de alta fiabilidad añaden pruebas de vibración y ciclos de temperatura para reducir fallos de conexión y riesgos de circuitos ocultos.
Producción y pruebas de ensamblajes de cables
El ensamblaje de cables prioriza la integridad del cable, la precisión de terminación y el rendimiento estable del blindaje. Los procesos típicos incluyen procesamiento preciso de cables, crimpado o soldadura estandarizados, sobremoldeo personalizado y conexión a tierra confiable del blindaje.
Las pruebas básicas incluyen continuidad, verificación hipot y retención del conector. Para ensamblajes de cables de alta velocidad, se implementan pruebas de integridad de señal según los requisitos de la interfaz, incluyendo verificación de impedancia, pérdida de inserción/retorno, diafonía (NEXT/FEXT), efectividad del blindaje y pruebas de rendimiento basadas en TDR/VNA.
4. Reglas prácticas de selección de ingeniería
Los ingenieros de campo seleccionan soluciones de cableado basándose en la complejidad del enrutamiento, el rendimiento de la señal, las condiciones de instalación y las necesidades de mantenimiento. La siguiente tabla proporciona reglas prácticas de selección para evitar estereotipos simplistas.
|
Factor de ingeniería
|
Arnés de cables
|
Ensamblaje de cables
|
|
Capacidad de múltiples ramificaciones
|
Excelente para ramificaciones personalizadas complejas
|
Flexibilidad limitada para diseños de ramificación totalmente personalizados
|
|
Adaptación a enrutamiento complejo
|
Optimizado para enrutamiento irregular y con espacio limitado
|
Adecuado para trayectorias fijas y predefinidas
|
|
Rendimiento de alta velocidad
|
Viable con control estricto de impedancia/blindaje
|
Preferido para cables de alta velocidad calibrados de fábrica
|
|
Control de EMI y blindaje
|
Totalmente personalizable por circuito
|
Fácil de estandarizar para tipos de cables fijos
|
|
Mejor escenario de aplicación
|
Cableado interno denso de equipos
|
Conexiones externas entre módulos
|
|
Mantenibilidad en campo
|
Depende de la accesibilidad estructural
|
Mejor para mantenimiento modular enchufable
|
|
Sellado ambiental
|
Sellado con sobremoldeo completo ampliamente adoptado
|
Nota práctica de fábrica: No existe un estándar industrial unificado para estos dos términos. Estructuras de cableado idénticas pueden ser nombradas de manera diferente por distintos fabricantes. Para cotización y producción, los planos de ingeniería, las listas de materiales (BOM), las definiciones de pines y las especificaciones de prueba siempre prevalecen sobre los nombres genéricos de productos.
5. Lista de verificación de especificaciones personalizadas
Las especificaciones de ingeniería completas garantizan cotizaciones precisas y producción en masa estable. La siguiente lista de verificación cubre los parámetros de personalización esenciales:
Requisitos de personalización de arneses de cables
Parámetros requeridos principales:
- Especificaciones del conductor: calibre AWG, tipo de conductor, color, grado de aislamiento
- Herrajes: números de pieza de terminales y conectores, estándares de crimpado
- Definición del circuito: mapeo de pines, función del circuito, requisitos esquemáticos
- Dimensiones: longitud total, longitud de derivación, tolerancia de posición
- Reglas de enrutamiento: radio de curvatura mínimo, diseño de trayectoria, puntos de montaje
- Protección: tipo de cinta/tubo, configuración de fijación y blindaje
- Identificación: reglas de etiquetado, marcado y trazabilidad de lotes
- Pruebas: continuidad, aislamiento, hipot, fuerza de tracción y pruebas funcionales
Requisitos de personalización de ensamblajes de cables
Parámetros requeridos principales:
- Especificaciones del cable: tipo, número de conductores, diámetro exterior, impedancia, características de trenzado (pares de alta velocidad)
- Rendimiento de señal: configuración de blindaje, límites de diafonía, requisitos de pérdida de inserción/retorno
- Reglas de conexión: PN del conector, pinout, método de terminación, diseño de sobremoldeo
- Especificaciones ambientales: grado de cubierta, temperatura, resistencia a aceite/agua/UV
- Estructura: longitud total, diseño de derivación, tolerancia de ensamblaje
- Estándares de prueba: hipot, eficiencia de blindaje, integridad de señal, pruebas de retención
6. Aplicaciones industriales
Ambos tipos de cableado se utilizan ampliamente en automoción, automatización industrial, robótica, dispositivos médicos, telecomunicaciones, nueva energía, aeroespacial y electrónica de consumo. No existen límites industriales estrictos: la selección depende enteramente del diseño del sistema y los requisitos de la aplicación.
WireHarnessAssembly proporciona soluciones de cableado personalizadas adaptadas a requisitos eléctricos, mecánicos y ambientales. Todos los proyectos se someten a revisiones DFM para resolver problemas de fabricabilidad por adelantado, reducir retrabajos y controlar costos. Envíe planos, listas de materiales o muestras para una evaluación técnica profesional y desarrollo personalizado.
7. Preguntas frecuentes
1. ¿Es un arnés de cables lo mismo que un ensamblaje de cables?
No. La diferencia central es el diseño estructural y el posicionamiento de la aplicación. Los arneses de cables soportan integración interna compleja de múltiples ramificaciones, mientras que los ensamblajes de cables se centran en conexiones estandarizadas entre módulos y externas. Las convenciones de nomenclatura varían entre fabricantes.
2. ¿Puede un arnés de cables soportar transmisión de datos de alta velocidad?
Sí. Los arneses de cables pueden soportar interfaces de alta velocidad como CAN y Ethernet cuando se controlan estrictamente la coincidencia de impedancia, la integridad del blindaje, la precisión de terminación y el radio de curvatura mínimo. Un diseño deficiente causará atenuación de señal y diafonía.
3. ¿Son los ensamblajes de cables más duraderos que los arneses de cables?
No. Ninguno de los dos tipos es inherentemente más duradero. La vida útil y la resistencia ambiental dependen del grado del material, la estructura de sellado, el diseño del blindaje y la calidad del ensamblaje. Ambos pueden personalizarse para condiciones de trabajo estándar o hostiles.
4. ¿Se pueden usar arneses de cables y ensamblajes de cables en el mismo producto?
Sí. Este es un enfoque de diseño común y confiable. Los arneses de cables manejan la ramificación interna compleja, mientras que los ensamblajes de cables proporcionan conexiones externas estables y reemplazables para un rendimiento equilibrado del sistema.
5. ¿Cómo elegir entre arnés de cables y ensamblaje de cables para mi proyecto?
Elija arneses de cables para enrutamiento complejo de múltiples ramificaciones, circuitos internos densos e instalación fija personalizada. Elija ensamblajes de cables para interfaces estandarizadas entre módulos, cables de alta velocidad dedicados y conexiones reemplazables en campo.
