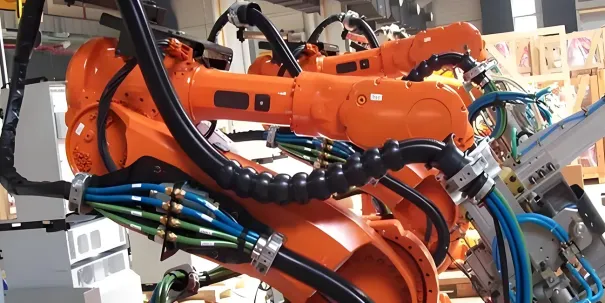

Leitfaden für flexible Kabelbäume für Roboter: Auswahl, Prüfung und Verlängerung der Lebensdauer

In Industrierobotern, Hochgeschwindigkeitssortiermaschinen, kollaborativen Robotern und automatisierten Produktionslinien bestimmt die Lebensdauer der Kabelbäume oft die Stabilität des gesamten Systems. Herkömmliche Kabelbäume altern schnell oder brechen sogar unter dauerhafter Biegung, Kettenbewegungen, Torsion und Beschleunigungskräften. Im Gegensatz dazu sind flexible Roboterkabelbäume speziell für diese anspruchsvollen Arbeitsbedingungen ausgelegt und gewährleisten strukturelle Stabilität und Signalintegrität auch nach Millionen von Zyklen.

Suchen Sie beispielsweise eine Kabelbaumlösung für Roboterarme, Schlitten, Gelenkachsen oder dynamische Hochgeschwindigkeitssysteme? Dann hilft Ihnen dieser Leitfaden, die wichtigsten Aspekte biegefester Roboterkabelbäume – einschließlich Materialien, Struktur und Auswahlmethoden – umfassend zu verstehen.

I. Was ist ein flexibler Roboterkabelbaum?

Ein flexibler Roboterkabelbaum ist eine elektrische Verbindung, die für hochdynamische Bewegungsumgebungen entwickelt wurde. Er umfasst üblicherweise Leiter, Kabel, Isolierschichten, Abschirmung, Puffermaterialien, Steckverbinder und zusätzliche mechanische Verstärkungen. Im Vergleich zu Standardkabelbäumen bietet er folgende Vorteile:

1. Hohe Biegelebensdauer

Konzipiert, um Millionen – manchmal sogar Dutzende Millionen – von Biegezyklen standzuhalten, wie beispielsweise U-förmige Schleppketten.

2. Torsionswiderstand

In der Lage, wiederholte Drehbewegungen auszuführen, oft ±180° pro Meter oder mehr – entscheidend für rotierende Robotergelenke.

3. Zug- und Schlagverstärkung

Kevlarfasern, mehrlagige Pufferung oder mechanische Zugentlastungsstrukturen helfen, einen Leiterbruch unter Zugbelastung oder Beschleunigung zu verhindern.

4. EMI/EMV-Abschirmung

In Roboterumgebungen treten starke elektromagnetische Störungen durch Servoantriebe und Wechselrichter auf. Eine stabile Abschirmung ist daher für zuverlässige Signale unerlässlich.

5. Langlebige Jackenmaterialien

Dazu gehören PUR, TPE und Hochleistungs-PVC, die für Ölbeständigkeit, Verschleißfestigkeit und hohe Flexibilität optimiert sind.

2. Kernstrukturelemente eines flexiblen Roboterkabelbaums

Um Langlebigkeit und Stabilität zu gewährleisten, verwenden Robotergeschirre spezielle interne Strukturen:

1. Besonders feine Litzenleiter

Je dünner die Litzen, desto flexibler der Leiter.

• Typischer Durchmesser: 0,05–0,1 mm
• Vorteil: Deutlich erhöhte Lebensdauer und Biegsamkeit

2. Mehrschichtiges Puffersystem

Zwischen Leiter und Mantel befinden sich Puffer wie:

• Flexible Füllstoffe
• PET-Geflechtschichten
• Reibungsarme Bänder

Diese Maßnahmen tragen dazu bei, die innere Reibung zu verringern und Spannungskonzentrationen zu verhindern.

3. Abschirmungsoptionen

Je nach Anwendung:

• Verzinntes Kupfergeflecht
• Aluminiumfolie + Geflecht-Verbundmaterial
• 360°-Rundumabschirmung

Unverzichtbar für Encoderkabel, Bus-Kommunikationsleitungen und empfindliche Signale.

4. Jackenmaterialien

Unterschiedliche Materialien eignen sich für unterschiedliche Umgebungen:

3. Wie man den richtigen flexiblen Roboterkabelbaum auswählt

Bei der Auswahl eines Roboterkabels geht es um mehr als nur darum, zu prüfen, ob es „weich“ ist. Es muss den realen Betriebsbedingungen entsprechen.

1. Bestimmen Sie die Bewegungsart

Unterschiedliche Bewegungen erzeugen unterschiedliche Belastungen:

2. Elektrische Anforderungen bestätigen

Robotergeschirre beinhalten oft:

• Stromkabel
• Encoderkabel
• Kommunikationsbusse (EtherCAT, CAN, RS-485)
• Servomotorkabel
• E/A-Signalleitungen

Wichtige Prüfungen:

• Impedanzkonsistenz
• Abschirmungskontinuität
• Eine Anordnung zur Isolierung empfindlicher Signale

3. Umgebungsbedingungen

Halten:

• Temperaturbereich (z. B. −40 °C bis +80 °C)
• Kontakt mit Schneidöl oder Industrieschmierstoffen
• Mechanische Stöße oder Vibrationen
• Reinraumanforderungen

4. Qualität von Steckverbindern und Anschlüssen

Typische Anschlüsse für Roboterkabelbäume sind:

• M12/M23-Rundsteckverbinder
• Servo-Encoder-Schnittstellen
• Kundenspezifische Formsteckverbinder
• Zugfeste Anschlussklemmen

Die meisten Ausfälle treten in der Nähe von Steckverbindern auf, daher ist die Qualität der Anschlüsse von entscheidender Bedeutung.

4. Häufige Anwendungsszenarien

Flexible Robotergurte finden breite Anwendung in:

• 6-Achs-Industrieroboter (Schweißen, Handhabung, Palettierung)
• Kollaborative Roboter
• Hochgeschwindigkeitssortiermaschinen
• Laserschneid- und -spritzsysteme
• 3D-Druck und Präzisionsautomatisierung
• Medizintechnik-Automatisierungsplattformen
• Halbleiteranlagen

Für alle Szenarien, die kontinuierliche Bewegung, Mikropositionierung oder hochfrequente dynamische Aufgaben erfordern, müssen spezielle Roboterkabelbäume verwendet werden.

5. Woran erkennt man, ob ein Kabelbaum wirklich „flexibel“ ist?

Zu den branchenüblichen Tests gehören:

1. Biegelebensdauertest

• U-förmige Biegung unter Last und Geschwindigkeit.
• Validiert durch über 1.000.000 Zyklen.

2. Torsionsversuch

• Wiederholte Verdrehungen wie ±180° oder ±360°
• Tests zur Spannungsverteilung in Drehgelenken.

3. Dauerhaftigkeitsprüfung der Energieführungskette

• Hochgeschwindigkeitsbewegung über große Entfernungen und mit hoher Frequenz.

4. Umwelttests

• Salzsprühbeständigkeit
• Ölbeständigkeit
• Temperaturwechselbeständigkeit
• Abriebfestigkeit

Fragen Sie immer bei den Lieferanten nach:

• Lebensdauerkurve
• Dynamische Testparameter
• Materialdatenblatt (Datenblatt)

6. Häufige Fehler und wie man sie vermeidet

Fehler 1: Verwendung normaler Steuerkabel anstelle von Roboterkabeln

Folge: Signalausfall oder Leiterbruch innerhalb weniger Wochen.

Fehler 2: Keine Bewegungslängenreserve

Verursacht eine starke Belastung der Steckverbinder.

Fehler 3: Ignorieren elektromagnetischer Störungen

Verursacht Encoder-Rauschen, Servo-Jitter und Kommunikationsverluste.

Fehler 4: Falsche Materialauswahl für die Jacke

PVC beispielsweise zersetzt sich in öligen Umgebungen schnell.

Fehler 5: Unsachgemäße Klemmung oder Befestigung

Falsche Kabelführung oder -befestigung kann ein Kabel bei Bewegung „ersticken“.

7. FAQ: Häufig gestellte Fragen zu flexiblen Roboterkabelbäumen

1. Wie lange ist die Lebensdauer eines flexiblen Roboterkabelbaums?

Je nach Konstruktion und Material variiert die Lebensdauer von 1.000.000 bis über 20.000.000 Zyklen.

Wenn Sie langlebige kundenspezifische Gürne für High-Motion - Roboter benötigen, Wire Harness Assembly Verstärkte Lösungen entwerfen können, die für Ihren spezifischen Biegeradius, Drehwinkel und Bewegungsweg optimiert sind.

2. Ist die Torsionslebensdauer wichtiger als die Biegelebensdauer?

Ja – insbesondere bei 6-Achs-Robotern ist die Torsionsfestigkeit oft der Hauptfaktor.

3. Können Schleppkettenkabel Roboterkabel ersetzen?

Nein. Energieführungsketten sind nicht für mehrachsige Drehbewegungen oder komplexe Bewegungen ausgelegt.

4. Müssen die Kabelbäume für Roboter individuell angepasst werden?

Die meisten Anwendungen erfordern kundenspezifische Lösungen, da Längen, Leitungswege und Anschlüsse je nach Gerät variieren.

5. Wie kann ich die Lebensdauer von Kabeln im praktischen Einsatz verlängern?

• Korrekte Kabelführung
• flexible Klemmen und Zugentlastung
• Vermeidung von Biegungen unterhalb des Mindestradius
• hochwertige Steckverbinder und Formteile

8. Schlussfolgerung

Ein flexibler Roboterkabelbaum ist nicht einfach nur ein "weiches Kabel", sondern eine hochentwickelte Komponente, die für anspruchsvolle dynamische Umgebungen konzipiert ist und eine lange Lebensdauer beim Biegen, eine hohe Torsionsfestigkeit, eine stabile Abschirmung, eine optimierte Materialzusammensetzung und eine robuste Anschlussverarbeitung bieten sollte. Die Wahl des richtigen Kabelbaums kann die Zuverlässigkeit deutlich verbessern, Ausfallzeiten reduzieren und die Lebensdauer des Gesamtsystems verlängern, egal ob es sich um den Aufbau eines Hochgeschwindigkeitsproduktionssystems oder die Optimierung der Kabelführung für einen kollaborativen Roboter handelt.
