Cablaggio OBD II: Guida pratica all'On-Board Diagnostics II

I veicoli moderni leggeri e medi si affidano a sistemi di controllo elettronico distribuiti per gestire prestazioni del motore, emissioni e funzioni di bordo. L'OBD II fa parte di un quadro normativo di diagnostica di bordo progettato per catturare guasti relativi alle emissioni ed esporre dati operativi del veicolo in tempo reale. Un cablaggio OBD II ben progettato costituisce una soluzione diagnostica automobilistica fondamentale, consentendo una trasmissione dati stabile per la comunicazione ECU tra unità di controllo del veicolo, strumenti di scansione, hardware telematico e apparecchiature di test di produzione. I team di ingegneria OEM, gli operatori di flotte e i tecnici di assistenza spesso scelgono soluzioni di cablaggio OBD II personalizzato durevoli per soddisfare requisiti di progetto unici.

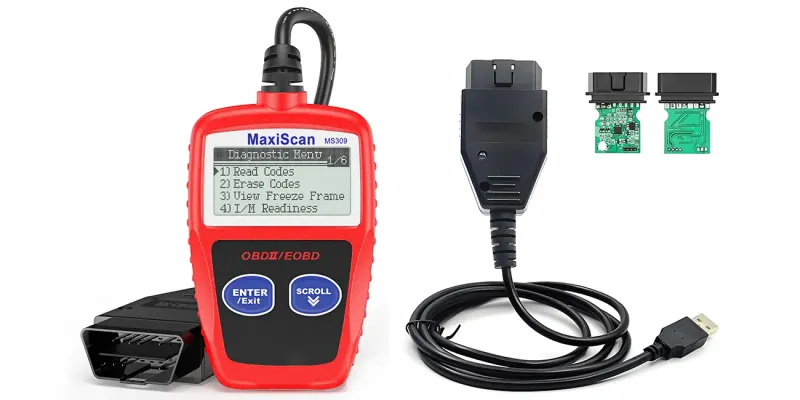

Cos'è l'OBD II?

L'OBD II (On-Board Diagnostics II) è il quadro normativo di diagnostica di seconda generazione e specifica di interfaccia applicata principalmente ai veicoli leggeri e medi. Il suo scopo principale è monitorare i sistemi legati alle emissioni di scarico, registrare eventi di guasto e presentare avvisi a tecnici e operatori del veicolo.

Funzioni principali del sistema OBD II

Integrato con l'ECU del veicolo, il quadro OBD II monitora continuamente i sottosistemi relativi alle emissioni. Quando vengono rilevate anomalie, il sistema registra codici di guasto diagnostico e attiva gli indicatori del cruscotto. I sottosistemi comunemente monitorati includono:

Sistema di iniezione del carburante
Sistema di accensione
Convertitore catalitico
Sensori di ossigeno
Sistema di controllo delle emissioni evaporative EVAP
Altri componenti relativi alle emissioni

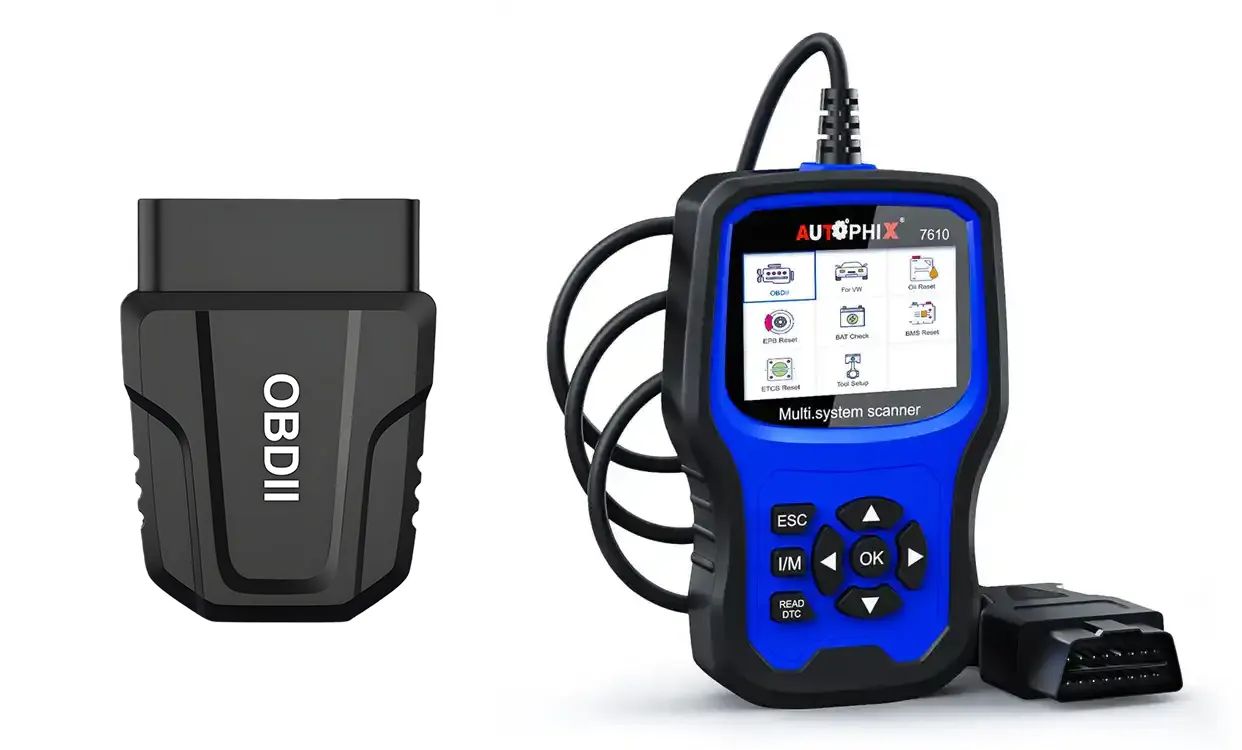

Come funziona l'OBD II

Lo standard SAE J1962 definisce il connettore diagnostico fisico a 16 pin utilizzato per le comunicazioni OBD II. Questo connettore funge da gateway per accedere ai dati dell'ECU. Il gruppo cablaggio OBD II è l'assemblaggio di cablaggio che collega questa porta J1962 a dispositivi diagnostici esterni, moduli telematici o banchi di prova. A seconda del modello del veicolo, dell'anno del modello e del mercato, le implementazioni OBD II possono utilizzare protocolli di comunicazione come CAN, ISO 9141, ISO 14230 (KWP2000) o SAE J1850.

Il cablaggio OBD II di fabbricazione professionale supporta tre flussi di lavoro diagnostici principali:

Leggere e cancellare i codici DTC OBD memorizzati
Trasmettere parametri motore in tempo reale e dati dei sensori
Supportare assistenza veicolo, diagnostica e, ove applicabile, procedure di programmazione ECU

Questo quadro standardizzato consente ai tecnici di utilizzare strumenti di scansione universali sulla maggior parte delle piattaforme veicolo, migliorando la coerenza di diagnostica e manutenzione.

Spie di avvertimento OBD II e risoluzione dei problemi di base

La spia Check Engine (MIL, Malfunction Indicator Lamp) comunica lo stato diagnostico in modalità distinte e la gravità non può essere giudicata solo dal colore della spia.

Spia Check Engine fissa: è stato memorizzato un guasto relativo alle emissioni. Il problema può variare da lieve a moderatamente grave. L'uso su strada potrebbe essere ancora possibile, ma si consiglia una scansione diagnostica tempestiva per prevenire danni secondari.
Spia Check Engine lampeggiante: spesso indica una condizione di mancata accensione attiva che può danneggiare il convertitore catalitico. Evitare di continuare a guidare e organizzare una diagnosi professionale tempestiva.
Indicatori di avvertimento rossi separati: questi sono distinti dal MIL e tipicamente segnalano guasti critici non relativi alle emissioni come pressione dell'olio o surriscaldamento.

Flusso di lavoro standard per la risoluzione dei problemi OBD II:

Collegare uno scanner diagnostico professionale tramite un cablaggio di estensione OBD II per mantenere un trasferimento del segnale stabile
Recuperare i codici DTC OBD per restringere i componenti difettosi o i problemi del circuito
Sostituire l'hardware difettoso o programmare una riparazione professionale per guasti complessi

Cos'è un cablaggio OBD II?

Un gruppo cablaggio OBD II è una soluzione di cablaggio prefabbricata progettata per collegare la porta diagnostica J1962 del veicolo a hardware esterno. Tipicamente è costituito da conduttori isolati, terminali, alloggiamenti dei connettori e, ove richiesto, guarnizioni o componenti di protezione. Il materiale del conduttore, l'isolamento, la placcatura dei terminali, la schermatura e la configurazione del connettore vengono selezionati in base all'applicazione del veicolo e ai requisiti elettrici.

Un gruppo di cablaggio OBD II di alta qualità svolge tre ruoli principali nei flussi di lavoro elettronici del veicolo:

Trasmettere stabilmente dati diagnostici e registrazioni di guasti DTC OBD
Fornire alimentazione e massa coerenti per periferiche diagnostiche esterne
Preservare l'integrità del segnale per il monitoraggio continuo del veicolo in tempo reale

Questi gruppi sono hardware essenziale per i test di fine linea del veicolo, il servizio aftermarket e le ispezioni di conformità alle emissioni.

Specifiche tecniche del cablaggio OBD II

Le seguenti specifiche principali coprono le considerazioni standard di progettazione e produzione per le principali applicazioni di cablaggio OBD II, guidando ingegneri e acquirenti nella personalizzazione del progetto:

Parametro	Specifica tipica e considerazione
Standard del connettore	Connettore diagnostico standardizzato SAE J1962 a 16 pin, personalizzabile per modelli di veicoli speciali
Protocolli supportati	Bus CAN, K-Line (ISO 9141), KWP2000 (ISO 14230), SAE J1850 (dipendente da modello/regione)
Materiale del conduttore	Rame stagnato o rame nudo, selezionato in base ai requisiti di resistenza alla corrosione e conduttività elettrica
Sezione del filo	Adattata alla corrente di lavoro, alla lunghezza del cavo e agli standard di caduta di tensione per applicazioni automobilistiche
Materiale isolante	PVC, XLPE, TPE di grado automobilistico, adattandosi ad ambienti veicolo ad alta temperatura e vibrazioni
Design della schermatura	Schermatura opzionale a doppino intrecciato, configurata per scenari di interferenza EMI/EMC elevata
Test di qualità	Test di continuità, test di cortocircuito, test di resistenza di isolamento, verifica della forza di trazione del crimpaggio, ispezione visiva

Esempio di logica di progettazione del cablaggio OBD II

La progettazione standard del cablaggio OBD II segue una logica di circuito del veicolo fissa per garantire una trasmissione stabile di segnale e alimentazione. Il quadro di connessione di base per i cablaggi diagnostici convenzionali è il seguente:

Porta diagnostica SAE J1962 del veicolo ├─ Circuito di alimentazione (alimentazione batteria veicolo) ├─ Circuito di massa (massa comune veicolo) ├─ Coppia di segnali differenziali CAN-H / CAN-L (comunicazione diagnostica principale) └─ Linee di segnale diagnostico riservate (K-Line, rilevamento ausiliario)

Tutte le assegnazioni dei pin, le configurazioni dei circuiti e le definizioni delle linee devono essere verificate rispetto al modello del veicolo target, all'anno e alle specifiche dell'apparecchiatura. Questo quadro di progettazione standardizzato garantisce la compatibilità con i principali strumenti diagnostici, apparecchiature da banco di prova e moduli telematici, mentre le modifiche personalizzabili supportano esigenze di progetto personalizzate.

Considerazioni chiave di progettazione per i cablaggi OBD II

Gli ingegneri specificano i gruppi di cablaggio OBD II tenendo conto dell'integrità del segnale, della durabilità meccanica e dei requisiti ambientali automobilistici. I punti di progettazione critici includono:

Configurazione del connettore e dei pin: Il pinout J1962 deve corrispondere al caso d'uso previsto, che si tratti di semplice derivazione di alimentazione, lettura del bus CAN o pass-through diagnostico completo. Le assegnazioni dei pin devono allinearsi alle definizioni ECU del veicolo target.
Sezione del filo e requisiti di corrente: La dimensione del conduttore viene selezionata in base alla corrente di alimentazione, alla lunghezza del cavo e ai limiti di caduta di tensione. I circuiti aggiuntivi telematici spesso richiedono percorsi di alimentazione dedicati con fusibile.
Integrità del segnale CAN / K-Line: Il cablaggio CAN generalmente utilizza coppie differenziali intrecciate per aiutare a mantenere l'integrità del segnale. La schermatura può essere specificata per applicazioni con requisiti EMI/EMC più elevati, garantendo una comunicazione stabile in ambienti elettrici complessi del veicolo.
Qualità del crimpaggio dei terminali: La geometria del crimpaggio, la resistenza alla trazione e la resistenza di contatto elettrico sono controllate durante la produzione per evitare guasti intermittenti da vibrazioni e cicli termici.
Protezione meccanica e scarico della tensione: Lo scarico della tensione nei punti di ingresso del connettore previene la rottura dei fili durante i cicli ripetuti di innesto/disinnesto, particolarmente importante per i cablaggi da banco di prova che subiscono accoppiamenti frequenti.

OBD I vs OBD II: Confronto fianco a fianco

Il passaggio da OBD I a OBD II ha standardizzato la diagnostica del veicolo tra i produttori. La tabella seguente evidenzia le differenze principali:

Caratteristica	OBD I	OBD II
Standardizzazione diagnostica	Limitata / specifica del produttore	Più standardizzata tra i veicoli
Interfaccia del connettore	Connettori proprietari specifici della marca	Connettore diagnostico J1962 standardizzato a 16 pin
Codici di guasto DTC	Codici non standard solo del produttore	Struttura standardizzata dei codici di guasto diagnostico, inclusi codici P0xxx e P1xxx specifici del produttore
Monitoraggio delle emissioni	Copertura limitata	Monitoraggio più completo delle emissioni
Accesso ai dati	Segnalazione guasti limitata	Accesso più standardizzato ai codici di guasto diagnostico e ai dati in tempo reale
Indicatore di malfunzionamento	Spie di avvertimento incoerenti o mancanti	Spia Check Engine universale standard

L'OBD II affronta molte limitazioni delle precedenti implementazioni OBD I, creando un'interfaccia diagnostica comune per assistenza, conformità e telematica del veicolo.

Applicazioni comuni per il gruppo cablaggio OBD II

Test di produzione di fine linea OEM automobilistici

Le linee di assemblaggio OEM utilizzano gruppi di cablaggio di test OBD II per la validazione di fine linea del veicolo. Questi prodotti di cablaggio sono costruiti per resistere a cicli di accoppiamento ripetuti, instradamento su banco di prova e vibrazioni. Il design privilegia la ritenzione del connettore, lo scarico della tensione e una comunicazione CAN stabile. I gruppi personalizzati collegano PC di test industriali alle porte J1962 del veicolo per eseguire flashing ECU, scansioni DTC e verifica del sistema di emissioni, riducendo la perdita di segnale intermittente e i falsi fallimenti dei test.

Officine di riparazione auto e diagnostica aftermarket

Le officine di servizio indipendenti utilizzano cablaggi di estensione OBD II e cablaggi di derivazione per test su strada in tempo reale. I cablaggi estesi consentono ai tecnici di mantenere gli strumenti di scansione collegati durante la guida, catturando dati operativi in tempo reale per isolare guasti intermittenti. I gruppi personalizzati con pin modificati si adattano anche a veicoli più vecchi e speciali dove i cavi standard non corrispondono al pinout richiesto.

Distribuzione di flotte commerciali e telematica

Le installazioni telematiche per flotte spesso utilizzano design di cablaggio a Y OBD. L'architettura pass-through preserva l'accesso alla porta J1962 di fabbrica per ispezioni ufficiali mentre alimenta i tracker GPS e telematici con alimentazione e dati del veicolo. La protezione dell'alimentazione integrata protegge i moduli collegati. Gli operatori recuperano dati motore in tempo reale, posizione, tempo di inattività ed eventi di guida brusca, e ricevono avvisi DTC per programmare la manutenzione preventiva e ridurre i tempi di fermo del veicolo.

R&S veicoli e validazione su banco di prova

I team di ingegneria automobilistica si affidano a cablaggi OBD II personalizzati per collegare simulatori ECU, data logger ad alta velocità e strumenti di scansione in ambienti di laboratorio. Questi gruppi supportano cicli di guida simulati, validazione del trigger DTC e risoluzione dei problemi del bus CAN prima dei test su strada, fornendo dati coerenti e ripetibili per il perfezionamento dei sistemi elettronici.

Ispezione delle emissioni e test di conformità

Le agenzie di ispezione utilizzano gruppi di cablaggio OBD II certificati per audit di conformità alle emissioni. L'apparecchiatura di test si collega tramite il cablaggio per estrarre codici di guasto e confermare il corretto funzionamento dei sottosistemi relativi alle emissioni per i controlli obbligatori di sicurezza e ambientali.

Come personalizzare un cablaggio OBD II

Quando si richiede un gruppo di cablaggio OBD II personalizzato, il team di ingegneria richiede i seguenti dettagli tecnici per un preventivo accurato e una revisione del design:

Numero di parte del connettore e specifiche dell'alloggiamento
Tabella pinout o schema di cablaggio
Tipo di filo, materiale isolante e sezione del conduttore
Lunghezza del gruppo finito
Tipo di terminale e requisiti di placcatura
Requisiti di schermatura e doppino intrecciato per le linee di comunicazione
Intervallo di temperatura operativa ed esposizione ambientale
Corrente nominale e requisiti di fusibile/protezione
Protocollo di comunicazione target
Disegno tecnico o campione fisico (se disponibile)
Volume di produzione annuale previsto

Con un disegno, un campione o un numero di parte del connettore, i team di ingegneria possono rivedere le specifiche del cablaggio prima del preventivo formale.

Capacità di ingegneria e produzione per gruppi di cablaggio personalizzati

I fornitori professionali di cablaggi automobilistici consegnano gruppi OBD II attraverso flussi di lavoro strutturati di ingegneria, produzione e qualità:

Fase di ingegneria

Revisione del pinout e abbinamento dei connettori
Calcolo della sezione del filo e della caduta di tensione
Selezione di terminali e crimpaggio
Revisione DFM (Design for Manufacturability)
Conferma del disegno 2D e validazione del prototipo

Fase di produzione

Taglio e spellatura di precisione dei fili
Crimpaggio automatico e manuale dei terminali
Assemblaggio dei connettori e installazione dello scarico della tensione

Verifica della qualità

Ispezione del primo articolo per lotti di prototipi
Test elettrici di continuità e cortocircuito al 100%
Verifica della forza di trazione del crimpaggio eseguita secondo procedure di qualità definite
Test di resistenza di isolamento come richiesto dalle specifiche di progetto
Ispezione visiva e tracciabilità della produzione

I gruppi finiti possono essere fabbricati utilizzando materiali e processi allineati ai requisiti applicabili RoHS e REACH. Il nostro sistema di gestione della qualità è basato sugli standard ISO 9001, con protocolli di produzione e test di grado automobilistico adattati per soddisfare specifici requisiti di progetto e del settore.

FAQ

D1: I gruppi di cablaggio OBD II possono essere personalizzati per protocolli diagnostici specifici?

R: Sì. I gruppi di cablaggio personalizzati possono essere progettati per supportare CAN-BUS, ISO 14230 (KWP2000) e altri comuni protocolli diagnostici automobilistici per corrispondere alle specifiche di progetto.

D2: Quali materiali isolanti vengono utilizzati per i gruppi di cablaggio OBD II automobilistici?

R: I cablaggi automobilistici possono utilizzare costruzioni isolanti in PVC, XLPE, TPE riconosciute UL o specifiche dell'applicazione, con conduttori in rame stagnato o nudo selezionati in base ai requisiti elettrici e ambientali di ciascun progetto.

D3: I gruppi di cablaggio OBD II personalizzati possono integrare hardware telematico?

R: Sì. I cablaggi telematici OBD possono includere circuiti di alimentazione indipendenti per moduli GPS, con fusibile opzionale e protezione da sovracorrente adattati alle esigenze del progetto.

D4: Qual è il MOQ tipico per gli ordini di cablaggi OBD II personalizzati?

R: Il MOQ dipende dai requisiti di connettore, terminale, attrezzatura e test. Piccole quantità di prototipi possono essere discusse per nuovi progetti di sviluppo.

D5: Qual è la differenza tra un cavo OBD II e un cablaggio OBD II?

R: Un semplice cavo OBD II è tipicamente un ponticello di cablaggio basico a due estremità. Un gruppo di cablaggio OBD II può includere più rami, giunzioni, fusibili, scarico della tensione, schermatura e più connettori costruiti come un sistema di cablaggio integrato.

D6: Quali informazioni sono necessarie per preventivare un cablaggio OBD II personalizzato?

R: Numeri di parte dei connettori, schema pinout, sezione del filo, lunghezza del gruppo, specifiche ambientali e volume previsto sono gli input principali. Disegni o campioni fisici aiutano ad accelerare la revisione tecnica.

Conclusione

L'OBD II rimane il principale quadro diagnostico di bordo per i veicoli moderni leggeri e medi. Un accesso affidabile ai dati ECU e la diagnostica dipendono da un gruppo cablaggio OBD II ben progettato. Queste soluzioni di cablaggio personalizzate servono casi d'uso di produzione OEM, R&S, riparazione aftermarket, telematica di flotta e ispezione delle emissioni. Se è necessario un gruppo di cablaggio OBD II costruito secondo le specifiche del veicolo o del banco di prova, inviare la documentazione tecnica per una revisione dettagliata e un preventivo.
