Жгут проводов OBD II: Практическое руководство по бортовой диагностике II

Современные легковые и среднетоннажные автомобили полагаются на распределенные системы электронного управления для управления производительностью двигателя, выбросами и бортовыми функциями. OBD II является частью нормативной структуры бортовой диагностики, созданной для обнаружения неисправностей, связанных с выбросами, и предоставления данных о работе автомобиля в реальном времени. Хорошо спроектированный жгут проводов OBD II служит основным автомобильным диагностическим решением, обеспечивая стабильную передачу данных для связи ECU между блоками управления автомобиля, сканерами, телематическим оборудованием и производственным тестовым оборудованием. Инженерные команды OEM, операторы автопарков и сервисные техники часто выбирают долговечные индивидуальные жгуты проводов OBD II для соответствия уникальным требованиям проекта.
OBD

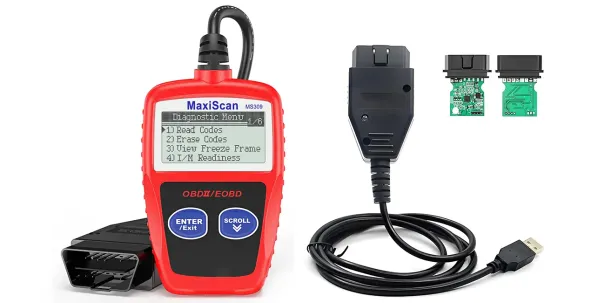

Что такое OBD II?

OBD II (On-Board Diagnostics II) — это нормативная структура диагностики второго поколения и спецификация интерфейса, применяемая в основном к легковым и среднетоннажным автомобилям. Его основная цель — мониторинг систем, связанных с выбросами выхлопных газов, регистрация событий неисправностей и представление оповещений техникам и операторам автомобиля.

Основные функции системы OBD II

Интегрированная с ECU автомобиля, структура OBD II непрерывно отслеживает подсистемы, связанные с выбросами. При обнаружении аномалий система регистрирует диагностические коды неисправностей и активирует индикаторы на приборной панели. Обычно отслеживаемые подсистемы включают:
  • Система впрыска топлива
  • Система зажигания
  • Каталитический нейтрализатор
  • Кислородные датчики
  • Система улавливания паров топлива EVAP
  • Другие компоненты, связанные с выбросами

Как работает OBD II

Стандарт SAE J1962 определяет физический 16-контактный диагностический разъем, используемый для связи OBD II. Этот разъем служит шлюзом для доступа к данным ECU. Жгут проводов OBD II — это кабельная сборка, которая соединяет этот порт J1962 с внешними диагностическими устройствами, телематическими модулями или испытательными стендами. В зависимости от модели автомобиля, года выпуска и рынка реализации OBD II могут использовать такие протоколы связи, как CAN, ISO 9141, ISO 14230 (KWP2000) или SAE J1850.
Профессионально изготовленная проводка OBD II поддерживает три основных диагностических рабочих процесса:
  • Чтение и очистка сохраненных кодов DTC OBD
  • Передача параметров двигателя и данных датчиков в реальном времени
  • Поддержка обслуживания автомобиля, диагностики и, где применимо, процедур программирования ECU
Эта стандартизированная структура позволяет техникам использовать универсальные сканеры на большинстве автомобильных платформ, повышая согласованность диагностики и обслуживания.

Предупреждающие лампы OBD II и базовое устранение неисправностей

Лампа Check Engine (MIL, Malfunction Indicator Lamp) сообщает диагностический статус в различных режимах, и серьезность нельзя оценивать только по цвету лампы.
  • Постоянная лампа Check Engine: Сохранена неисправность, связанная с выбросами. Проблема может варьироваться от незначительной до умеренно серьезной. Движение может быть еще возможным, но рекомендуется своевременно провести диагностическое сканирование, чтобы предотвратить вторичное повреждение.
  • Мигающая лампа Check Engine: Часто указывает на активный пропуск зажигания, который может повредить каталитический нейтрализатор. Избегайте продолжения движения и организуйте своевременную профессиональную диагностику.
  • Отдельные красные предупреждающие индикаторы: Они отличаются от MIL и обычно сигнализируют о критических неисправностях, не связанных с выбросами, таких как давление масла или перегрев.
Стандартный рабочий процесс устранения неисправностей OBD II:
  1. Подключите профессиональный диагностический сканер через удлинительный жгут OBD II для поддержания стабильной передачи сигнала
  2. Извлеките коды DTC OBD, чтобы сузить круг неисправных компонентов или проблем с цепями
  3. Замените дефектное оборудование или запланируйте профессиональный ремонт для сложных неисправностей

Что такое жгут проводов OBD II?

Жгут проводов OBD II — это предварительно изготовленное кабельное решение, предназначенное для подключения диагностического порта J1962 автомобиля к внешнему оборудованию. Обычно он состоит из изолированных проводников, клемм, корпусов разъемов и, при необходимости, уплотнений или защитных компонентов. Материал проводника, изоляция, покрытие клемм, экранирование и конфигурация разъема выбираются в соответствии с применением автомобиля и электрическими требованиями.
Высококачественная кабельная сборка OBD II выполняет три основные роли в электронных рабочих процессах автомобиля:
  • Стабильная передача диагностических данных и записей неисправностей DTC OBD
  • Обеспечение согласованного питания и заземления для внешних диагностических периферийных устройств
  • Сохранение целостности сигнала для непрерывного мониторинга автомобиля в реальном времени
Эти сборки являются важным оборудованием для тестирования автомобилей на конвейере, послепродажного обслуживания и проверок соответствия нормам выбросов.

Технические характеристики жгута проводов OBD II

Следующие основные спецификации охватывают стандартные соображения по проектированию и производству для основных применений жгутов проводов OBD II, помогая инженерам и закупщикам в настройке проекта:
Параметр
Типичная спецификация и соображения
Стандарт разъема
Стандартизированный 16-контактный диагностический разъем SAE J1962, настраиваемый для специальных моделей автомобилей
Поддерживаемые протоколы
Шина CAN, K-Line (ISO 9141), KWP2000 (ISO 14230), SAE J1850 (в зависимости от модели/региона)
Материал проводника
Луженая медь или чистая медь, выбирается в зависимости от требований к коррозионной стойкости и электропроводности
Сечение провода
Подбирается под рабочий ток, длину кабеля и стандарты падения напряжения для автомобильных применений
Материал изоляции
PVC, XLPE, TPE автомобильного класса, адаптирующиеся к высокотемпературным и вибрационным условиям автомобиля
Конструкция экранирования
Опциональное экранирование витой пары, настраиваемое для сценариев с высокими помехами EMI/EMC
Контроль качества
Тест на непрерывность, тест на короткое замыкание, тест сопротивления изоляции, проверка усилия натяжения обжима, визуальный осмотр

Пример логики проектирования жгута проводов OBD II

Стандартное проектирование жгута проводов OBD II следует фиксированной логике электрических цепей автомобиля для обеспечения стабильной передачи сигнала и питания. Базовая схема подключения для обычных диагностических жгутов выглядит следующим образом:
  • Диагностический порт SAE J1962 автомобиля ├─ Цепь питания (питание от аккумулятора автомобиля) ├─ Цепь заземления (общее заземление автомобиля) ├─ Дифференциальная пара сигналов CAN-H / CAN-L (основная диагностическая связь) └─ Резервные диагностические сигнальные линии (K-Line, вспомогательное обнаружение)
Все назначения контактов, конфигурации цепей и определения линий должны быть проверены в соответствии с целевой моделью автомобиля, годом выпуска и спецификациями оборудования. Эта стандартизированная структура проектирования обеспечивает совместимость с основными диагностическими инструментами, испытательными стендами и телематическими модулями, а настраиваемые модификации поддерживают индивидуальные потребности проекта.
fault light

Ключевые соображения по проектированию жгутов OBD II

Инженеры определяют кабельные сборки OBD II с учетом целостности сигнала, механической прочности и автомобильных экологических требований. Критические моменты проектирования включают:
  • Конфигурация разъема и контактов: Распиновка J1962 должна соответствовать предполагаемому варианту использования, будь то простое ответвление питания, чтение шины CAN или полный диагностический сквозной проход. Назначения контактов должны соответствовать определениям ECU целевого автомобиля.
  • Сечение провода и требования по току: Размер проводника выбирается исходя из тока питания, длины кабеля и ограничений падения напряжения. Дополнительные телематические цепи часто требуют выделенных защищенных предохранителем путей питания.
  • Целостность сигнала CAN / K-Line: Проводка CAN обычно использует витые дифференциальные пары для поддержания целостности сигнала. Экранирование может быть указано для применений с более высокими требованиями EMI/EMC, обеспечивая стабильную связь в сложных электрических условиях автомобиля.
  • Качество обжима клемм: Геометрия обжима, сопротивление натяжению и электрическое контактное сопротивление контролируются во время производства, чтобы избежать перемежающихся неисправностей из-за вибрации и тепловых циклов.
  • Механическая защита и разгрузка натяжения: Разгрузка натяжения в точках входа разъема предотвращает обрыв проводов при повторных циклах подключения/отключения, что особенно важно для испытательных жгутов, которые часто подвергаются сочленению.

OBD I против OBD II: Сравнение бок о бок

Переход от OBD I к OBD II стандартизировал диагностику автомобилей среди производителей. В таблице ниже выделены основные различия:
Характеристика
OBD I
OBD II
Стандартизация диагностики
Ограниченная / зависит от производителя
Более стандартизированная для разных автомобилей
Интерфейс разъема
Фирменные проприетарные разъемы
Стандартизированный 16-контактный диагностический разъем J1962
Коды неисправностей DTC
Нестандартные коды только производителя
Стандартизированная структура диагностических кодов неисправностей, включая коды P0xxx и специфичные для производителя коды P1xxx
Мониторинг выбросов
Ограниченное покрытие
Более комплексный мониторинг выбросов
Доступ к данным
Ограниченная отчетность о неисправностях
Более стандартизированный доступ к диагностическим кодам неисправностей и данным в реальном времени
Индикатор неисправности
Несогласованные или отсутствующие предупреждающие лампы
Стандартная универсальная лампа Check Engine
OBD II устраняет многие ограничения более старых реализаций OBD I, создавая общий диагностический интерфейс для обслуживания, соответствия нормам и телематики автомобиля.

Общие применения жгута проводов OBD II

Производственное тестирование OEM на конвейере

Сборочные линии OEM используют тестовые жгуты OBD II для валидации автомобилей на конвейере. Эти кабельные изделия рассчитаны на повторные циклы сочленения, прокладку на испытательном стенде и вибрацию. Конструкция отдает приоритет удержанию разъема, разгрузке натяжения и стабильной связи CAN. Индивидуальные сборки соединяют промышленные тестовые ПК с портами J1962 автомобиля для выполнения прошивки ECU, сканирования DTC и проверки системы выбросов, снижая перемежающуюся потерю сигнала и ложные отказы тестов.

Авторемонтные мастерские и послепродажная диагностика

Независимые сервисные мастерские используют удлинительные жгуты OBD II и разветвительную проводку для дорожных испытаний в реальном времени. Удлиненные жгуты позволяют техникам держать сканеры подключенными во время движения, фиксируя рабочие данные в реальном времени для локализации перемежающихся неисправностей. Индивидуальные сборки с измененной распиновкой также подходят для старых и специальных автомобилей, где стандартные кабели не соответствуют требуемой распиновке.

Коммерческие автопарки и телематика

Установки телематики автопарков часто используют Y-образные разветвительные жгуты OBD. Архитектура сквозного прохода сохраняет доступ к заводскому порту J1962 для официальных проверок, одновременно подавая питание и данные автомобиля на GPS и телематические трекеры. Встроенная защита питания защищает подключенные модули. Операторы получают данные двигателя в реальном времени, местоположение, время простоя и события резкого вождения, а также получают оповещения DTC для планирования профилактического обслуживания и сокращения простоев автомобилей.

НИОКР автомобилей и валидация на испытательном стенде

Инженерные команды автомобильной отрасли полагаются на индивидуальную проводку OBD II для подключения симуляторов ECU, высокоскоростных регистраторов данных и сканеров в лабораторных условиях. Эти сборки поддерживают имитацию ездовых циклов, валидацию срабатывания DTC и устранение неисправностей шины CAN перед дорожными испытаниями, предоставляя согласованные и воспроизводимые данные для совершенствования электронных систем.

Проверка выбросов и тестирование на соответствие

Инспекционные органы используют сертифицированные кабельные сборки OBD II для аудита соответствия нормам выбросов. Тестовое оборудование подключается через жгут для извлечения кодов неисправностей и подтверждения правильного функционирования подсистем, связанных с выбросами, для обязательных проверок безопасности и охраны окружающей среды.

Как настроить жгут проводов OBD II

При запросе индивидуальной кабельной сборки OBD II инженерная команда требует следующие технические детали для точного расчета и проверки проекта:
  • Номер детали разъема и спецификации корпуса
  • Таблица распиновки или схема подключения
  • Тип провода, материал изоляции и сечение проводника
  • Длина готовой сборки
  • Тип клемм и требования к покрытию
  • Требования к экранированию и витой паре для линий связи
  • Диапазон рабочих температур и воздействие окружающей среды
  • Номинальный ток и требования к предохранителю/защите
  • Целевой протокол связи
  • Инженерный чертеж или физический образец (если доступен)
  • Ожидаемый годовой объем производства
Имея чертеж, образец или номер детали разъема, инженерные команды могут проверить спецификации жгута перед официальным расчетом стоимости.

Инженерные и производственные возможности для индивидуальных кабельных сборок

Профессиональные поставщики автомобильной проводки поставляют сборки OBD II через структурированные инженерные, производственные и контрольные рабочие процессы:
Инженерный этап
  • Проверка распиновки и подбор разъемов
  • Расчет сечения провода и падения напряжения
  • Выбор клемм и обжима
  • Проверка DFM (Design for Manufacturability)
  • Подтверждение 2D-чертежа и валидация прототипа
Производственный этап
  • Точная резка и зачистка проводов
  • Автоматический и ручной обжим клемм
  • Сборка разъемов и установка разгрузки натяжения
Проверка качества
  • Инспекция первой детали для партий прототипов
  • 100% электрические испытания на непрерывность и короткое замыкание
  • Проверка усилия натяжения обжима, выполняемая в соответствии с определенными процедурами качества
  • Испытание сопротивления изоляции в соответствии с требованиями проекта
  • Визуальный осмотр и прослеживаемость производства
Готовые сборки могут быть изготовлены с использованием материалов и процессов, соответствующих применимым требованиям RoHS и REACH. Наша система менеджмента качества основана на стандартах ISO 9001, с протоколами производства и испытаний автомобильного класса, адаптированными для соответствия конкретным требованиям проекта и отрасли.
OBD II Car-to-Internet Integration

Часто задаваемые вопросы

В1: Можно ли настроить кабельные сборки OBD II для конкретных диагностических протоколов?

О: Да. Индивидуальные кабельные сборки могут быть спроектированы для поддержки CAN-BUS, ISO 14230 (KWP2000) и других распространенных автомобильных диагностических протоколов в соответствии со спецификациями проекта.

В2: Какие изоляционные материалы используются для автомобильных жгутов OBD II?

О: Автомобильные жгуты проводов могут использовать конструкции изоляции из PVC, XLPE, TPE, признанные UL или специфичные для применения, с проводниками из луженой или чистой меди, выбираемыми в соответствии с электрическими и экологическими требованиями каждого проекта.

В3: Могут ли индивидуальные жгуты OBD II интегрировать телематическое оборудование?

О: Да. Телематические жгуты OBD могут включать независимые цепи питания для модулей GPS с опциональным предохранителем и защитой от перегрузки по току, адаптированными к потребностям проекта.

В4: Каков типичный MOQ для заказов индивидуальных жгутов OBD II?

О: MOQ зависит от требований к разъему, клеммам, оснастке и тестированию. Малые количества прототипов могут быть обсуждены для новых проектов разработки.

В5: В чем разница между кабелем OBD II и жгутом проводов OBD II?

О: Простой кабель OBD II — это обычно базовый двухконцевой соединительный провод. Кабельная сборка OBD II может включать несколько ответвлений, соединений, предохранителей, разгрузку натяжения, экранирование и несколько разъемов, собранных как единая интегрированная система проводки.

В6: Какая информация необходима для расчета стоимости индивидуального жгута OBD II?

О: Номера деталей разъемов, схема распиновки, сечение провода, длина сборки, экологические спецификации и ожидаемый объем являются основными входными данными. Чертежи или физические образцы помогают ускорить техническую экспертизу.

Заключение

OBD II остается основной структурой бортовой диагностики для современных легковых и среднетоннажных автомобилей. Надежный доступ к данным ECU и диагностика зависят от хорошо спроектированной кабельной сборки OBD II. Эти индивидуальные кабельные решения обслуживают сценарии использования OEM-производства, НИОКР, послепродажного ремонта, телематики автопарков и проверки выбросов. Если вам требуется кабельная сборка OBD II, изготовленная по спецификациям вашего автомобиля или испытательного стенда, отправьте свою техническую документацию для подробного рассмотрения и расчета стоимости.
