현대의 경량 및 중형 차량은 엔진 성능, 배출가스 및 온보드 기능을 관리하기 위해 분산 전자 제어 시스템에 의존합니다. OBD II는 배출가스 관련 고장을 포착하고 실시간 차량 운행 데이터를 노출하도록 구축된 규제 온보드 진단 프레임워크의 일부입니다. 잘 설계된 OBD II 와이어 하네스는 핵심 자동차 진단 솔루션으로, 차량 제어 장치, 스캔 도구, 텔레매틱스 하드웨어 및 생산 테스트 장비 간의 ECU 통신을 위한 안정적인 데이터 전송을 가능하게 합니다. OEM 엔지니어링 팀, 차량 운영자 및 서비스 기술자는 고유한 프로젝트 요구 사항에 맞는 내구성 있는 맞춤형 OBD II 와이어 하네스 솔루션을 선택하는 경우가 많습니다.
OBD II란 무엇인가?
OBD II(On-Board Diagnostics II)는 주로 경량 및 중형 차량에 적용되는 2세대 규제 진단 프레임워크 및 인터페이스 사양입니다. 핵심 목적은 배출가스와 관련된 시스템을 모니터링하고, 고장 이벤트를 기록하며, 기술자와 차량 운영자에게 경고를 표시하는 것입니다.
OBD II 시스템의 핵심 기능
차량 ECU와 통합된 OBD II 프레임워크는 배출가스 관련 하위 시스템을 지속적으로 모니터링합니다. 이상이 감지되면 시스템은 진단 고장 코드를 기록하고 대시보드 표시기를 트리거합니다. 일반적으로 모니터링되는 하위 시스템은 다음과 같습니다:
- 연료 분사 시스템
- 점화 시스템
- 촉매 변환기
- 산소 센서
- EVAP 증발 가스 제어 시스템
- 기타 배출가스 관련 구성 요소
OBD II 작동 방식

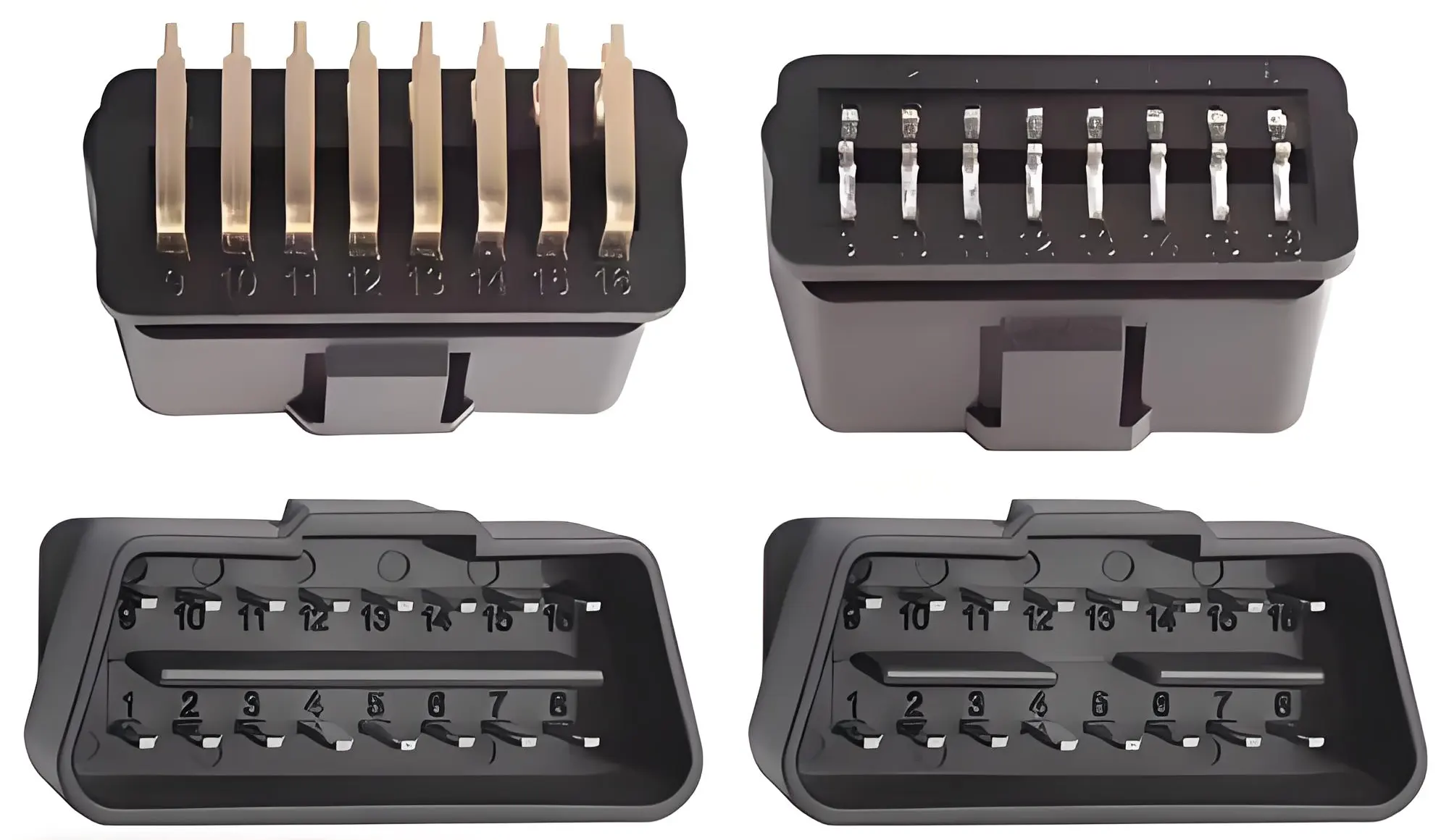

SAE J1962 표준은 OBD II 통신에 사용되는 물리적 16핀 진단 커넥터를 정의합니다. 이 커넥터는 ECU 데이터에 액세스하기 위한 게이트웨이 역할을 합니다. OBD II 와이어 하네스 어셈블리는 이 J1962 포트를 외부 진단 장치, 텔레매틱스 모듈 또는 테스트 벤치에 연결하는 배선 어셈블리입니다. 차량 모델, 연식 및 시장에 따라 OBD II 구현은 CAN, ISO 9141, ISO 14230(KWP2000) 또는 SAE J1850과 같은 통신 프로토콜을 사용할 수 있습니다.
전문적으로 제작된 OBD II 배선은 세 가지 핵심 진단 워크플로를 지원합니다:
- 저장된 OBD DTC 코드 읽기 및 지우기
- 실시간 엔진 매개변수 및 센서 데이터 전송
- 차량 서비스, 진단 및 해당되는 경우 ECU 프로그래밍 절차 지원

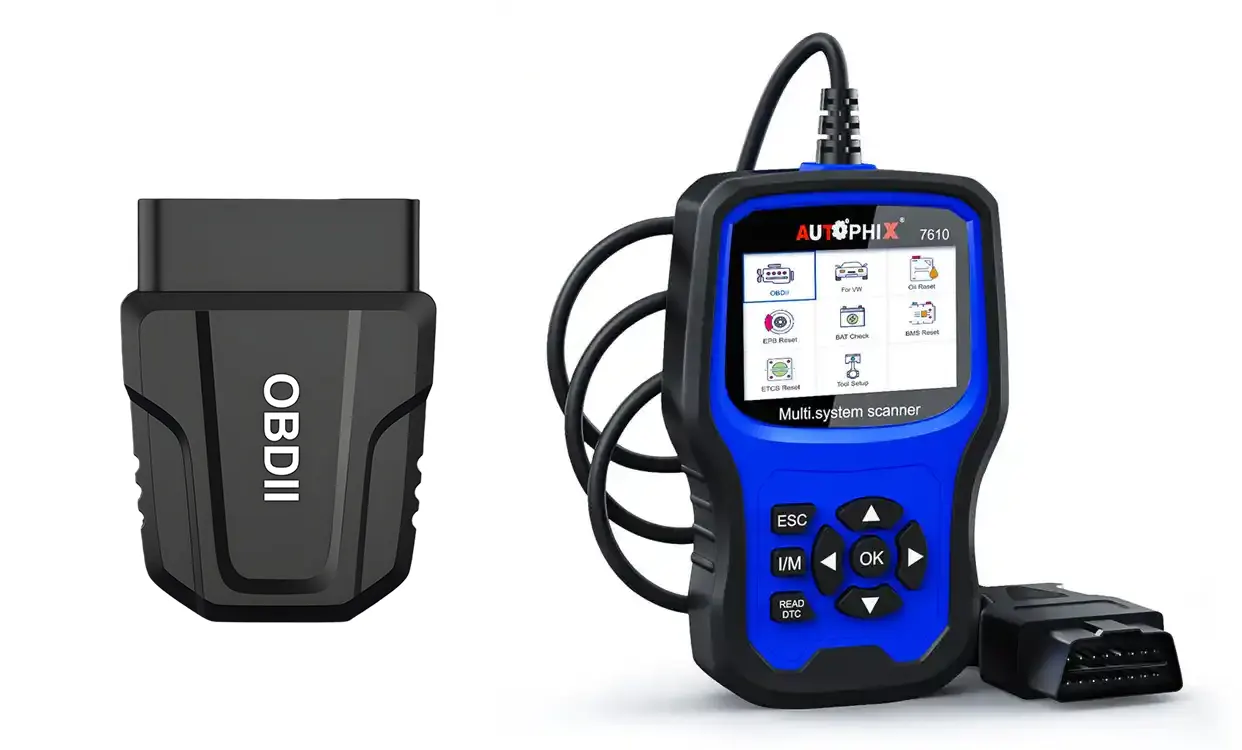

이 표준화된 프레임워크를 통해 기술자는 대부분의 차량 플랫폼에서 범용 스캔 도구를 사용할 수 있어 진단 및 유지보수의 일관성이 향상됩니다.
OBD II 경고등 및 기본 문제 해결

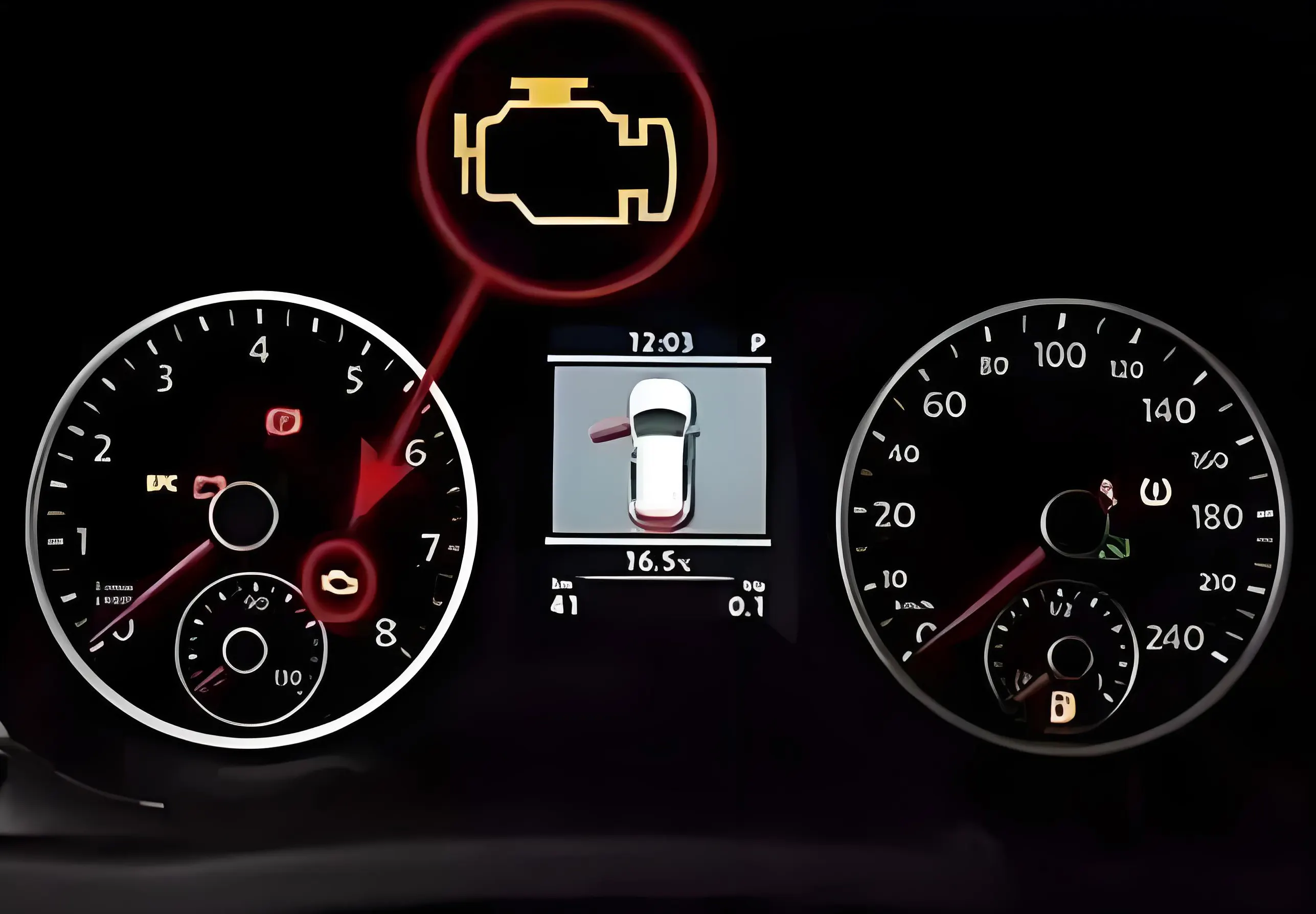

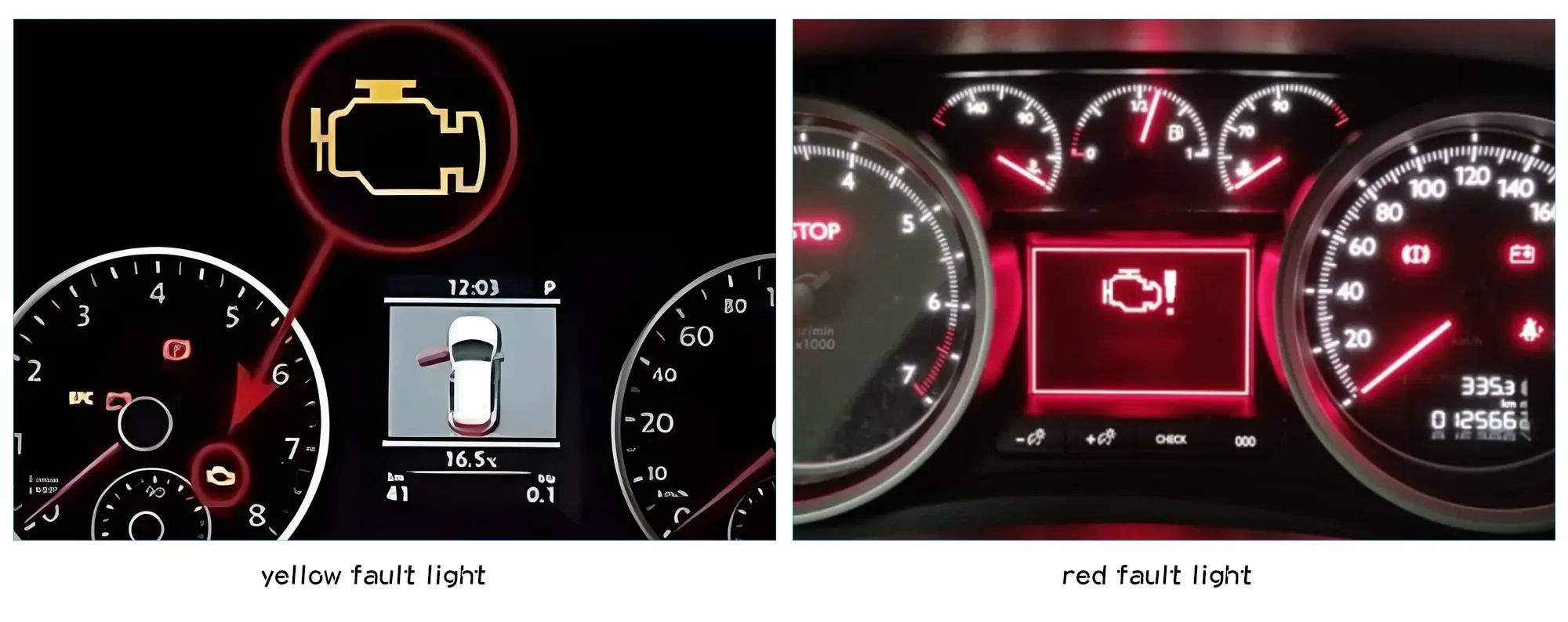

체크 엔진 라이트(MIL, Malfunction Indicator Lamp)는 다양한 모드로 진단 상태를 전달하며, 심각도는 램프 색상만으로 판단할 수 없습니다.
- 고정 체크 엔진 라이트: 배출가스 관련 고장이 저장되었습니다. 문제는 경미한 것부터 중간 정도로 심각한 것까지 다양할 수 있습니다. 도로 주행이 여전히 가능할 수 있지만 2차 손상을 방지하기 위해 즉시 진단 스캔을 권장합니다.
- 깜박이는 체크 엔진 라이트: 종종 촉매 변환기를 손상시킬 수 있는 활성 실화 상태를 나타냅니다. 계속 운전하지 말고 즉시 전문 진단을 받으십시오.
- 별도의 빨간색 경고 표시기: 이는 MIL과 구별되며 일반적으로 오일 압력 또는 과열과 같은 비배출가스 중요 고장을 나타냅니다.
표준 OBD II 문제 해결 워크플로:

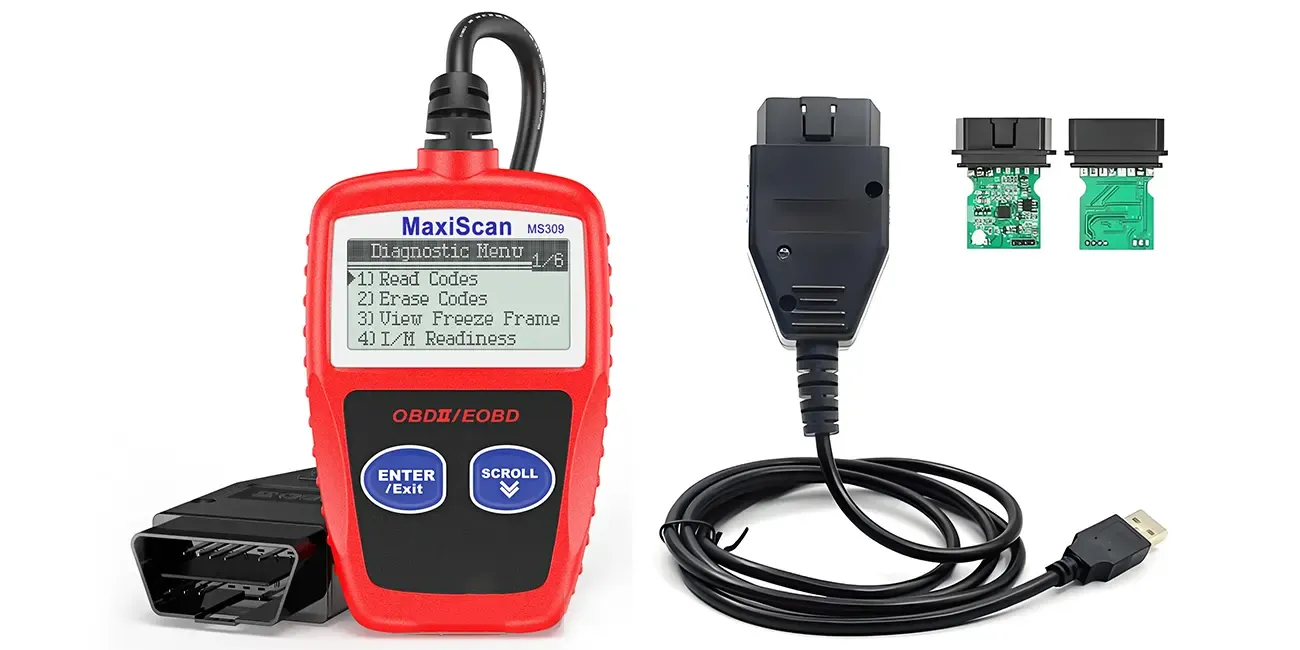

- 안정적인 신호 전송을 유지하기 위해 OBD II 연장 하네스를 통해 전문 진단 스캐너를 연결합니다
- 결함이 있는 구성 요소 또는 회로 문제를 좁히기 위해 OBD DTC 코드를 검색합니다
- 결함이 있는 하드웨어를 교체하거나 복잡한 고장에 대한 전문 수리를 예약합니다
OBD II 와이어 하네스란 무엇인가?
OBD II 와이어 하네스 어셈블리는 차량의 J1962 진단 포트를 외부 하드웨어에 연결하도록 제작된 사전 조립된 배선 솔루션입니다. 일반적으로 절연 도체, 단자, 커넥터 하우징 및 필요한 경우 씰 또는 보호 구성 요소로 구성됩니다. 도체 재료, 절연, 단자 도금, 차폐 및 커넥터 구성은 차량 애플리케이션 및 전기 요구 사항에 따라 선택됩니다.
고품질 OBD II 배선 어셈블리는 차량 전자 워크플로 내에서 세 가지 핵심 역할을 수행합니다:
- 진단 데이터 및 OBD DTC 고장 기록을 안정적으로 전송
- 외부 진단 주변 장치에 일관된 전원 및 접지 제공
- 연속적인 실시간 차량 모니터링을 위한 신호 무결성 유지
이 어셈블리는 차량 라인 종단 테스트, 애프터마켓 서비스 및 배출가스 규정 준수 검사에 필수적인 하드웨어입니다.
OBD II 와이어 하네스 기술 사양
다음 핵심 사양은 주요 OBD II 와이어 하네스 애플리케이션의 표준 설계 및 제조 고려 사항을 다루며 엔지니어와 구매자가 프로젝트 맞춤화를 수행하도록 안내합니다:
|
매개변수
|
일반 사양 및 고려 사항
|
|
커넥터 표준
|
SAE J1962 16핀 표준 진단 커넥터, 특수 차량 모델에 맞게 맞춤화 가능
|
|
지원 프로토콜
|
CAN 버스, K-Line(ISO 9141), KWP2000(ISO 14230), SAE J1850(모델/지역에 따라 다름)
|
|
도체 재료
|
주석 도금 구리 또는 나동, 내식성 및 전기 전도성 요구 사항에 따라 선택
|
|
와이어 게이지
|
자동차 애플리케이션의 작동 전류, 케이블 길이 및 전압 강하 표준에 맞게 조정
|
|
절연 재료
|
자동차 등급 PVC, XLPE, TPE, 고온 및 진동 차량 환경에 적응
|
|
차폐 설계
|
선택적 트위스트 페어 차폐, 높은 EMI/EMC 간섭 시나리오에 맞게 구성
|
|
품질 테스트
|
연속성 테스트, 단락 테스트, 절연 저항 테스트, 압착 인장 강도 검증, 육안 검사
|
OBD II 와이어 하네스 설계 논리 예
표준 OBD II 와이어 하네스 설계는 안정적인 신호 및 전력 전송을 보장하기 위해 고정된 차량 회로 논리를 따릅니다. 기존 진단 하네스의 기본 연결 프레임워크는 다음과 같습니다:
- 차량 SAE J1962 진단 포트 ├─ 전원 회로(차량 배터리 전원 공급) ├─ 접지 회로(차량 공통 접지) ├─ CAN-H / CAN-L 차동 신호 쌍(주 진단 통신) └─ 예비 진단 신호 라인(K-Line, 보조 감지)
모든 핀 할당, 회로 구성 및 라인 정의는 대상 차량 모델, 연식 및 장비 사양에 따라 검증되어야 합니다. 이 표준화된 설계 프레임워크는 주요 진단 도구, 테스트 벤치 장비 및 텔레매틱스 모듈과의 호환성을 보장하며, 맞춤형 수정은 개인화된 프로젝트 요구 사항을 지원합니다.
OBD II 하네스의 핵심 설계 고려 사항
엔지니어는 신호 무결성, 기계적 내구성 및 자동차 환경 요구 사항을 염두에 두고 OBD II 배선 어셈블리를 지정합니다. 중요한 설계 포인트는 다음과 같습니다:
- 커넥터 및 핀 구성: J1962 핀아웃은 단순 전원 분기, CAN 버스 판독 또는 전체 진단 패스스루 등 의도된 사용 사례와 일치해야 합니다. 핀 할당은 대상 차량 ECU 정의와 일치해야 합니다.
- 와이어 게이지 및 전류 요구 사항: 도체 크기는 공급 전류, 케이블 길이 및 전압 강하 한계에 따라 선택됩니다. 텔레매틱스 추가 회로는 종종 전용 퓨즈 전원 경로가 필요합니다.
- CAN / K-Line 신호 무결성: CAN 배선은 일반적으로 신호 무결성을 유지하기 위해 트위스트 차동 쌍을 사용합니다. 더 높은 EMI/EMC 요구 사항이 있는 애플리케이션에는 차폐가 지정되어 복잡한 차량 전기 환경에서 안정적인 통신을 보장할 수 있습니다.
- 단자 압착 품질: 압착 형상, 인장 저항 및 전기 접촉 저항은 진동 및 열 사이클로 인한 간헐적 고장을 방지하기 위해 제조 중에 제어됩니다.
- 기계적 보호 및 스트레인 릴리프: 커넥터 진입점의 스트레인 릴리프는 반복적인 플러그/언플러그 사이클 중 와이어 파손을 방지하며, 특히 빈번한 결합이 발생하는 테스트 벤치 하네스에 중요합니다.
OBD I 대 OBD II: 나란히 비교
OBD I에서 OBD II로의 전환은 제조사 전반에 걸쳐 차량 진단을 표준화했습니다. 아래 표는 핵심 차이점을 강조합니다:
|
특징
|
OBD I
|
OBD II
|
|
진단 표준화
|
제한적 / 제조사별
|
차량 전반에 걸쳐 더 표준화됨
|
|
커넥터 인터페이스
|
브랜드별 독점 커넥터
|
표준화된 16핀 J1962 진단 커넥터
|
|
DTC 고장 코드
|
비표준 제조사 전용 코드
|
P0xxx 및 제조사별 P1xxx 코드를 포함한 표준화된 진단 고장 코드 구조
|
|
배출가스 모니터링
|
제한적 범위
|
더 포괄적인 배출가스 관련 모니터링
|
|
데이터 액세스
|
제한된 고장 보고
|
진단 고장 코드 및 실시간 데이터에 대한 더 표준화된 액세스
|
|
오작동 표시기
|
일관성 없거나 누락된 경고등
|
표준 범용 체크 엔진 라이트
|
OBD II는 구형 OBD I 구현의 많은 한계를 해결하여 서비스, 규정 준수 및 차량 텔레매틱스를 위한 공통 진단 인터페이스를 만듭니다.
OBD II 와이어 하네스 어셈블리의 일반적인 애플리케이션
자동차 OEM 라인 종단 생산 테스트
OEM 조립 라인은 차량 라인 종단 검증을 위해 OBD II 테스트 하네스 어셈블리를 사용합니다. 이러한 배선 제품은 반복적인 결합 사이클, 테스트 벤치 라우팅 및 진동을 견디도록 제작됩니다. 설계는 커넥터 유지력, 스트레인 릴리프 및 안정적인 CAN 통신을 우선시합니다. 맞춤형 어셈블리는 산업용 테스트 PC를 차량 J1962 포트에 연결하여 ECU 플래싱, DTC 스캔 및 배출가스 시스템 검증을 실행하여 간헐적 신호 손실 및 잘못된 테스트 실패를 줄입니다.
자동차 수리점 및 애프터마켓 진단
독립 서비스 정비소는 실시간 도로 테스트를 위해 OBD II 연장 하네스 및 분배기 배선을 사용합니다. 연장 하네스를 사용하면 기술자가 운전 중에도 스캔 도구를 연결 상태로 유지하여 간헐적 고장을 격리하기 위한 실시간 운행 데이터를 캡처할 수 있습니다. 맞춤형 핀 수정 어셈블리는 기성 케이블이 필요한 핀아웃과 일치하지 않는 구형 및 특수 차량에도 적합합니다.
상업용 차량 및 텔레매틱스 배포

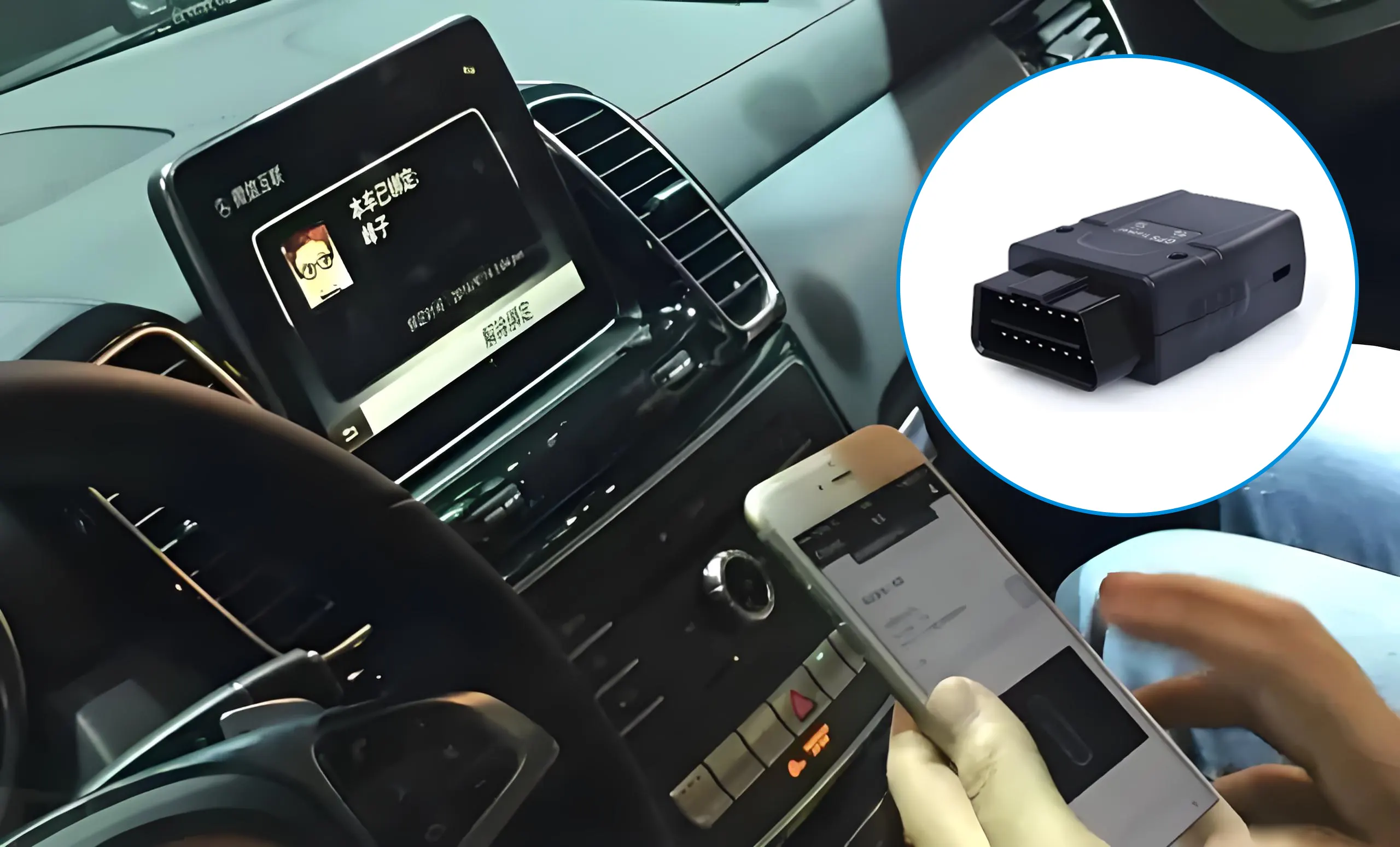

차량 텔레매틱스 설치에는 종종 OBD Y-분배기 하네스 설계가 사용됩니다. 패스스루 아키텍처는 공식 검사를 위해 공장 J1962 포트에 대한 액세스를 유지하면서 GPS 및 텔레매틱스 트래커에 전원과 차량 데이터를 공급합니다. 내장 전원 보호는 연결된 모듈을 보호합니다. 운영자는 실시간 엔진 데이터, 위치, 공회전 시간 및 급가속 이벤트를 검색하고 DTC 경고를 받아 예방 정비를 예약하고 차량 다운타임을 줄일 수 있습니다.
차량 R&D 및 테스트 벤치 검증
자동차 엔지니어링 팀은 실험실 환경에서 ECU 시뮬레이터, 고속 데이터 로거 및 스캔 도구를 연결하기 위해 맞춤형 OBD II 배선에 의존합니다. 이러한 어셈블리는 도로 테스트 전에 시뮬레이션된 주행 사이클, DTC 트리거 검증 및 CAN 버스 문제 해결을 지원하여 전자 시스템 개선을 위한 일관되고 반복 가능한 데이터를 제공합니다.
배출가스 검사 및 규정 준수 테스트
검사 기관은 배출가스 규정 준수 감사를 위해 인증된 OBD II 배선 어셈블리를 사용합니다. 테스트 장비는 하네스를 통해 연결되어 고장 코드를 추출하고 의무적인 안전 및 환경 검사를 위해 배출가스 관련 하위 시스템의 적절한 기능을 확인합니다.
OBD II 와이어 하네스를 맞춤화하는 방법
맞춤형 OBD II 배선 어셈블리를 요청할 때 엔지니어링 팀은 정확한 견적 및 설계 검토를 위해 다음 기술 세부 정보를 요구합니다:
- 커넥터 부품 번호 및 하우징 사양
- 핀아웃 테이블 또는 배선도
- 와이어 유형, 절연 재료 및 도체 게이지
- 완성된 어셈블리 길이
- 단자 유형 및 도금 요구 사항
- 통신 라인의 차폐 및 트위스트 페어 요구 사항
- 작동 온도 범위 및 환경 노출
- 정격 전류 및 퓨즈/보호 요구 사항
- 대상 통신 프로토콜
- 엔지니어링 도면 또는 실제 샘플(가능한 경우)
- 예상 연간 생산량
도면, 샘플 또는 커넥터 부품 번호가 있으면 엔지니어링 팀이 공식 견적 전에 하네스 사양을 검토할 수 있습니다.
맞춤형 와이어 하네스 어셈블리를 위한 엔지니어링 및 제조 역량
전문 자동차 배선 공급업체는 구조화된 엔지니어링, 생산 및 품질 워크플로를 통해 OBD II 어셈블리를 제공합니다:
엔지니어링 단계
- 핀아웃 검토 및 커넥터 매칭
- 와이어 게이지 및 전압 강하 계산
- 단자 및 압착 선택
- DFM(Design for Manufacturability) 검토
- 2D 도면 확인 및 프로토타입 검증
제조 단계
- 정밀 와이어 절단 및 스트리핑
- 자동 및 수동 단자 압착
- 커넥터 조립 및 스트레인 릴리프 설치
품질 검증
- 프로토타입 배치에 대한 첫 번째 기사 검사
- 100% 전기 연속성 및 단락 테스트
- 정의된 품질 절차에 따라 수행되는 압착 인장 강도 검증
- 프로젝트 사양에 따라 요구되는 절연 저항 테스트
- 육안 검사 및 생산 추적성
완성된 어셈블리는 적용 가능한 RoHS 및 REACH 요구 사항에 맞는 재료와 공정을 사용하여 제조할 수 있습니다. 당사의 품질 관리 시스템은 ISO 9001 표준을 기반으로 하며, 특정 프로젝트 및 산업 요구 사항에 맞게 조정된 자동차 등급 생산 및 테스트 프로토콜을 갖추고 있습니다.
FAQ
Q1: OBD II 와이어 하네스 어셈블리를 특정 진단 프로토콜에 맞게 맞춤화할 수 있습니까?
A: 예. 맞춤형 배선 어셈블리는 프로젝트 사양에 맞게 CAN-BUS, ISO 14230(KWP2000) 및 기타 일반적인 자동차 진단 프로토콜을 지원하도록 설계할 수 있습니다.
Q2: 자동차 OBD II 하네스 어셈블리에 사용되는 절연 재료는 무엇입니까?
A: 자동차 와이어 하네스는 UL 인증 또는 애플리케이션별 PVC, XLPE, TPE 및 기타 절연 구조를 사용할 수 있으며, 각 프로젝트의 전기 및 환경 요구 사항에 따라 주석 도금 또는 나동 도체를 선택합니다.
Q3: 맞춤형 OBD II 하네스 어셈블리가 텔레매틱스 하드웨어를 통합할 수 있습니까?
A: 예. OBD 텔레매틱스 하네스는 GPS 모듈용 독립 전원 회로를 포함할 수 있으며, 프로젝트 요구 사항에 맞게 선택적 퓨즈 및 과전류 보호 기능을 제공합니다.
Q4: 맞춤형 OBD II 와이어 하네스 주문의 일반적인 MOQ는 무엇입니까?
A: MOQ는 커넥터, 단자, 툴링 및 테스트 요구 사항에 따라 다릅니다. 새로운 개발 프로젝트의 경우 소량의 프로토타입 수량을 논의할 수 있습니다.
Q5: OBD II 케이블과 OBD II 와이어 하네스의 차이점은 무엇입니까?
A: 단순한 OBD II 케이블은 일반적으로 기본 양단 배선 점퍼입니다. OBD II 와이어 하네스 어셈블리는 여러 분기, 접합, 퓨즈, 스트레인 릴리프, 차폐 및 여러 커넥터를 하나의 통합 배선 시스템으로 구축할 수 있습니다.
Q6: 맞춤형 OBD II 하네스를 견적하기 위해 필요한 정보는 무엇입니까?
A: 커넥터 부품 번호, 핀아웃 다이어그램, 와이어 게이지, 어셈블리 길이, 환경 사양 및 예상 물량이 핵심 입력입니다. 도면 또는 실제 샘플은 기술 검토 속도를 높이는 데 도움이 됩니다.
결론
OBD II는 현대 경량 및 중형 차량의 주요 온보드 진단 프레임워크로 남아 있습니다. 신뢰할 수 있는 ECU 데이터 액세스 및 진단은 잘 설계된 OBD II 와이어 하네스 어셈블리에 달려 있습니다. 이러한 맞춤형 배선 솔루션은 OEM 생산, R&D, 애프터마켓 수리, 차량 텔레매틱스 및 배출가스 검사 사용 사례를 제공합니다. 차량 또는 벤치 사양에 맞게 제작된 OBD II 배선 어셈블리가 필요한 경우 기술 문서를 제출하여 자세한 검토 및 견적을 받으십시오.
