Guía de prevención de desgaste de arnés de baja tensión
La protección contra el desgaste del arnés de cableado de baja tensión es un eslabón clave para garantizar la estabilidad del sistema eléctrico y extender la vida útil del arnés de cableado.
Selección de material y capa protectora para arnés de cableado de baja tensión
Resistente al desgaste Sheath Wrapping

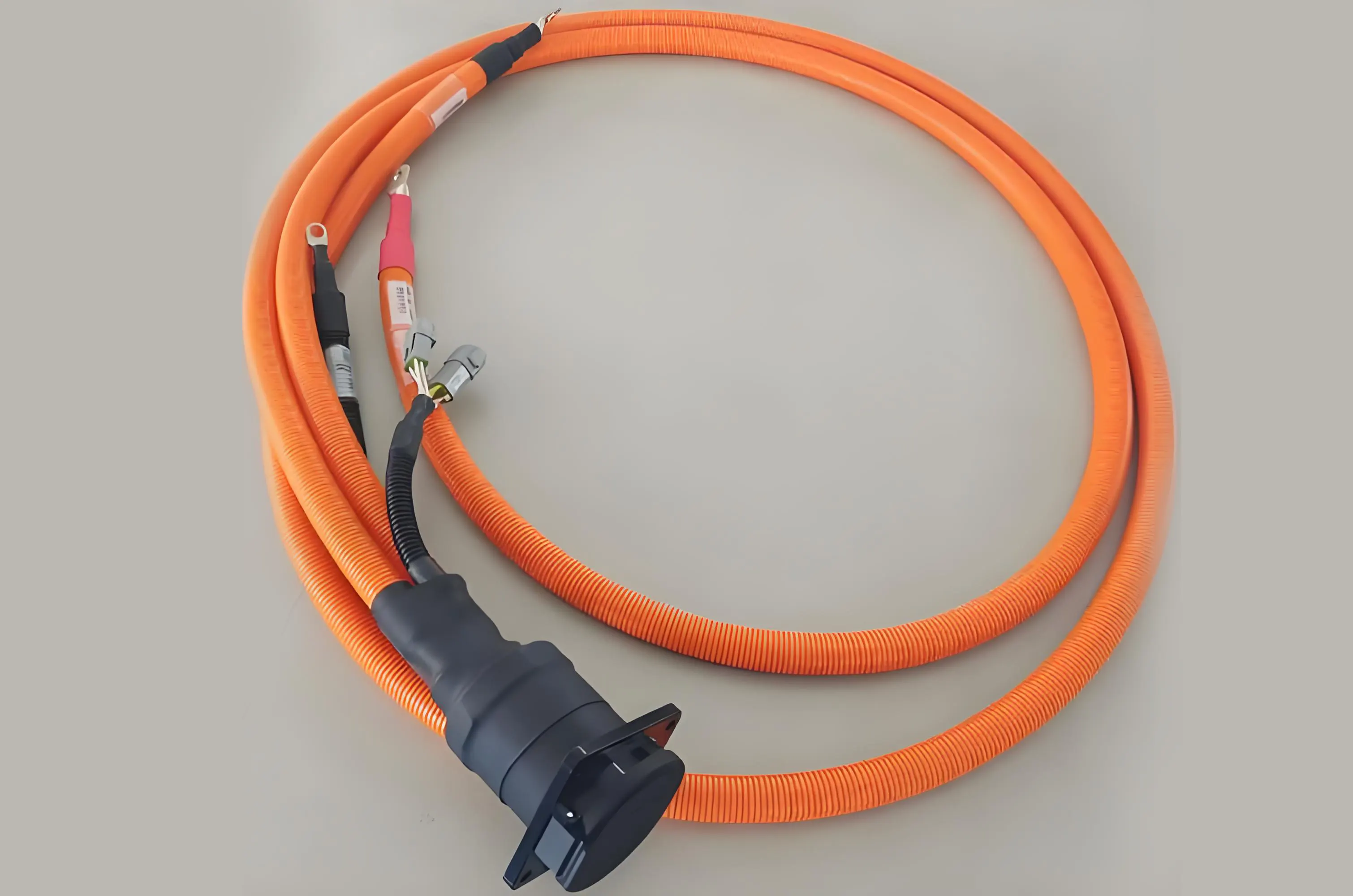

- Se debe dar prioridad al uso de tubos corrugados (material PP / PA) o tubos retráctiles por calor para envolver el arnés de alambre, mejorando la resistencia al desgaste y la resistencia a la llama, adecuados para áreas de alta temperatura y alta vibración, como los compartimentos del motor.
- Las partes dobladas del arnés de cable de rama se pueden envolver con mangas de PVC o cinta de esponja para reducir la tensión por fricción y absorber el ruido de vibración.
Protección asistida por cinta
- Use cinta de tela (resistente a la temperatura a 150 ° C)„ƒ) o cinta de terciopelo para envolver la superficie del arnés por segunda vez, mejorando la resistencia al desgaste local.
- El arnés de cableado del chasis debe aislarse de los orificios de la chapa metálica del cuerpo a través de partes de goma (hechas de material EPDM) para evitar el desgaste de contacto y la falla del sello.
Diseño de cableado y especificaciones de fijación
Optimización de layout
- El espacio entre las ramas del arnés de alambre debe ser ≥ 20 mm para evitar la fricción cruzada; El diseño del diámetro de la línea principal debe reservar el 30% de la redundancia del área de la sección transversal para reducir la fractura por fatiga causada por la vibración.
- El ar nés de cable ado del comparti mi ento del motor debe mantener se ale jado de los componentes de alta temperatura (como los tu bos de escape) y proteger se con materiales que puedan sop ortar temperatur as de hasta 125 ° C .„ƒ.
Posición fija y limitada

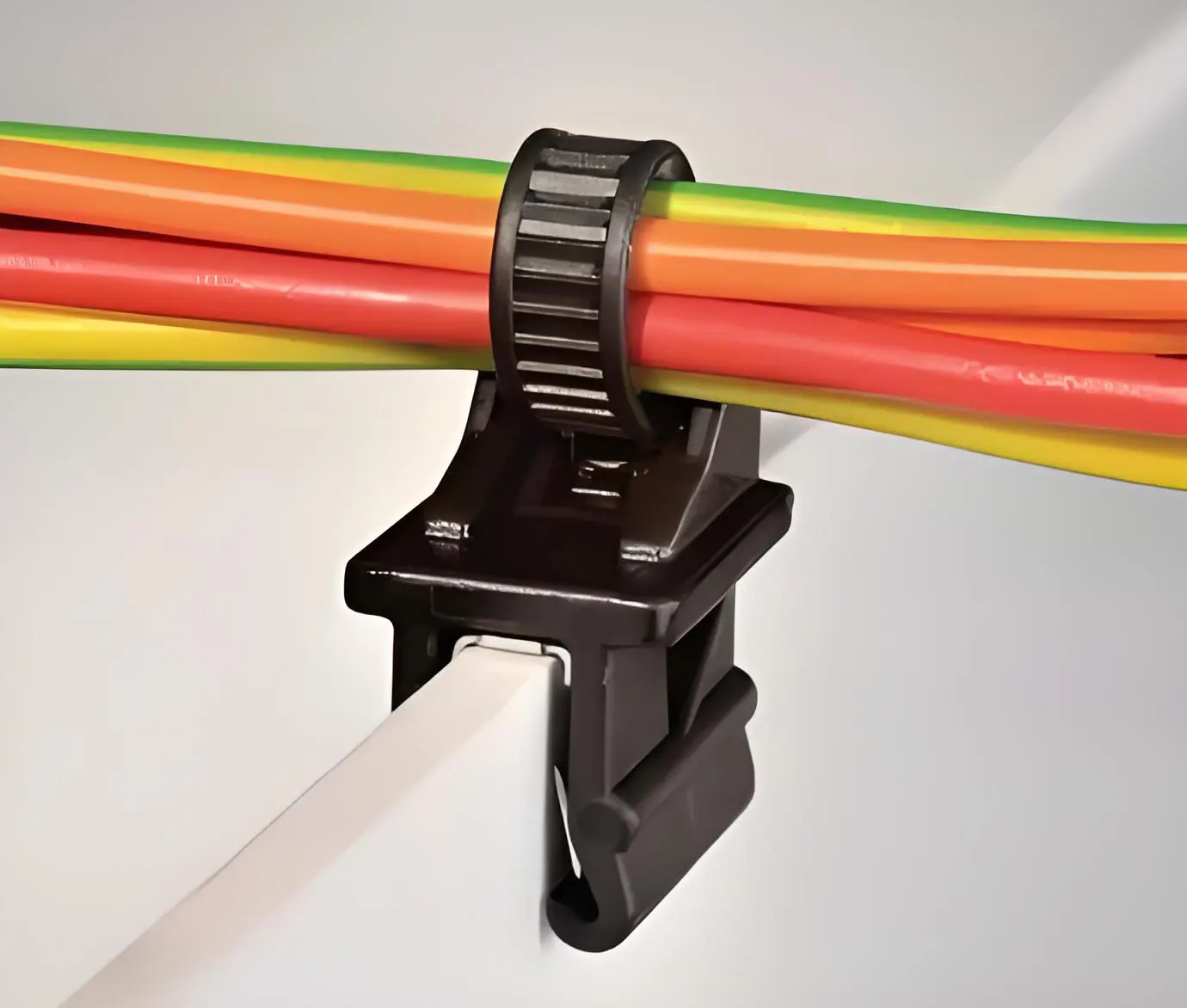

- Asegure el arnés de cableado con una placa de presión, un orificio límite o una cremallera de nylon para limitar su amplitud de desplazamiento en condiciones dinámicas del vehículo (desplazamiento recomendado ≤ 5 mm).
- Las partes sensibles (como los conectores de sensores) deben fijarse con soportes o bandejas de cables para evitar daños asociados.
Proceso de mantenimiento y pruebas
Normas de inspección regular
- Inspección trimestral de problemas como la piel externa del arnés de alambre agrietado, cables de cobre expuestos e interfaces oxidadas, con un enfoque en áreas como el chasis y las puertas del automóvil que son propensas al desgaste.
- Utilice la inspección visual y el método de toque manual para determinar el grado de envejecimiento del tubo corrugado (si la dureza cambia en ≥ 20%, debe reemplazarse).
Limpieza y mantenimiento
- Utilice una botella de pulverización de baja presión para enjuagar durante la limpieza para evitar el impacto directo de la pistola de agua de alta presión en el arnés de cableado; Después de la limpieza, pulverice el agente protector a base de silicio para formar una película impermeable y anti-oxidante.
- Los arneses de cableado para zonas húmedas (como los arneses de cableado para para parachoques) deben comprobarse adicionalmente la compatibilidad entre los tapones de sellado y los tapones ciegos para garantizar un nivel de protección IP67.
Método de protección de alta temperatura para arnés de cableado de baja tensión
| Dimensión de protección | Medidas específicas | Método de implementación | Escenarios / Observaciones aplicables |
| Medidas de protección material | Aplicación de cajas protectoras y selección de materiales resistentes al desgaste | Utilice tubos corrugados, tubos de contracción térmica o vainas de PA / PP para envolver el arnés de cableado. En escenarios especiales (como el compartimento del motor), use tubos de rosca impermeables o cintas de PVC para sellarlos. | Áreas de alta temperatura y alta vibración (como el compartimento del motor) |
| Optimización del diseño de enrutamiento | Diseño razonable y fijación | El arnés de cableado se fija limitando los orificios y las placas de prensado de alambre, y se reserva una redundancia del 30% del área de la sección transversal durante el diseño. | Evitar pérdidas por fricción causadas por vibraciones |
| Especificaciones de mantenimiento y pruebas | Inspección y limpieza regulares | Compruebe si hay grietas en el revestimiento exterior y los cables de cobre expuestos, y limpie el arnés de cableado utilizando una botella de aerosol de baja presión y un detergente neutro. | Verifique cada trimestre |
Mediante el método anterior, el riesgo de falla del arnés de cableado de baja tensión en el entorno de alta temperatura se puede reducir efectivamente, la vida útil se puede extender y la seguridad del sistema se puede garantizar.
